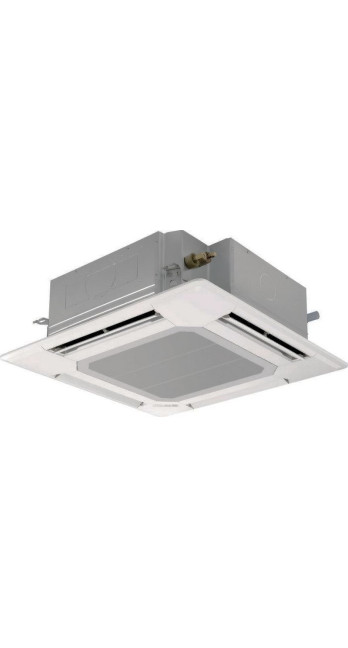

Кондиционер воздуха Mitsubishi Electric PLA-M140EA

Описание Кондиционер воздуха Mitsubishi Electric PLA-M140EA

Инженерный обзор и технический паспорт системы кондиционирования Mitsubishi Electric PLA-M140EA / PUZ-ZM140

1. Концептуальная архитектура и назначение системы

Модель PLA-M140EA относится к флагманской линейке полупромышленных климатических систем Mr. Slim от корпорации Mitsubishi Electric. Это кассетный четырехпоточный внутренний блок, предназначенный для интеграции в подвесные потолочные системы стандарта евроразмер (или аналогичные) в помещениях с высокими требованиями к распределению воздушных масс и акустическому комфорту.

В связке с наружным блоком серии Power Inverter (индекс PUZ-ZM140), данная система представляет собой высокопроизводительное термодинамическое решение номинальной мощностью охлаждения 13.4 кВт и обогрева 15.0 кВт. Ключевым отличием данной конфигурации является использование технологий, направленных на минимизацию эксплуатационных расходов при сохранении максимальной стабильности целевой температуры в помещениях большой площади — до 140–150 квадратных метров (в зависимости от теплопритоков).

Система позиционируется не как бытовой прибор, а как инженерный актив для коммерческой недвижимости (офисы формата open-space, торговые залы, рестораны) и элитного жилого сектора (просторные гостиные, лофты). Архитектура PLA-M140EA разработана с учетом жестких европейских стандартов энергоэффективности (ErP) и требований к качеству воздуха, что переводит оборудование из разряда утилитарной техники в категорию систем жизнеобеспечения здания.

2. Термодинамика и технологии инверторного управления

Платформа Power Inverter

Основой производительности системы является наружный блок серии Power Inverter. В отличие от стандартных инверторных систем (Standard Inverter), данная платформа использует усовершенствованные алгоритмы управления компрессором и увеличенную площадь теплообменников. Это обеспечивает рекордные показатели сезонной энергоэффективности.

Принцип работы основан на широтно-импульсной модуляции (PWM) с векторным управлением. Процессор анализирует отклонение текущей температуры от целевой (дельта T) и плавно регулирует частоту вращения ротора компрессора. Это позволяет избежать пиковых пусковых токов, характерных для систем On/Off, и снижает нагрузку на электросеть объекта.

Спиральный компрессор и цикл R32

В системе применяется герметичный спиральный компрессор (Scroll Compressor) собственного производства Mitsubishi Electric. Технология «Framer Compliance Mechanism» обеспечивает плотное прилегание спиралей под действием центробежной силы, что минимизирует перетечки хладагента и повышает КПД сжатия.

Использование хладагента R32 является критически важным инженерным решением. По сравнению с устаревающим R410A, фреон R32 обладает:

1. Более высокой удельной хладопроизводительностью: требуется меньшая масса заправки для переноса того же количества тепловой энергии.

2. Низкой вязкостью: снижаются потери давления в магистралях, что позволяет увеличить допустимую длину трассы.

3. Экологической безопасностью: потенциал глобального потепления (GWP) у R32 в три раза ниже, что соответствует современным экологическим регламентам ЕС.

3. Аэродинамика и распределение воздушных потоков

Четырехпоточное распределение

Внутренний блок PLA-M140EA реализует схему четырехсторонней раздачи воздуха. Это критически важно для помещений квадратной или прямоугольной формы, так как позволяет избежать образования «мертвых зон» (зон стагнации воздуха) в углах помещения. Однако инженеры Mitsubishi Electric пошли дальше стандартной схемы, внедрив независимое управление каждой из четырех заслонок.

С пульта управления (например, проводной PAR-40MAA) можно индивидуально настроить положение каждой ламели. Если в зоне действия одного из потоков находится рабочее место сотрудника или зона отдыха, заслонку можно перевести в горизонтальное положение или полностью закрыть, перенаправив весь объем воздуха в другие зоны. Это исключает риск прямого обдува людей холодным воздухом и связанные с этим простудные заболевания.

Эффект Коанда и горизонтальный поток

Одной из ключевых проблем мощных кассетных кондиционеров является «эффект холодного душа», когда охлажденный воздух под собственной тяжестью быстро опускается вниз. В модели PLA-M140EA реализован физический эффект Коанда: воздушная струя настилается на поверхность потолка, проходя максимальное расстояние до того, как начнет опускаться. Это обеспечивает равномерное перемешивание воздушных масс и выравнивание температурного градиента по высоте помещения без создания дискомфортных сквозняков.

Вентилятор Turbo Fan

Увеличенный диаметр крыльчатки вентилятора и оптимизированная форма лопастей позволили снизить скорость вращения без потери расхода воздуха. Результатом стало существенное снижение уровня шума. Для блока мощностью 14 кВт уровень звукового давления на низкой скорости составляет всего 32 дБ(A), что сопоставимо с шепотом и является одним из лучших показателей в классе полупромышленного оборудования.

4. Сенсорная аналитика: 3D I-See Sensor (Опциональная интеграция)

Хотя датчик 3D I-See Sensor является опцией (устанавливается в угловую панель), его установка переводит систему на качественно новый уровень управления климатом. Данный сенсор представляет собой тепловизор, сканирующий объем помещения.

Алгоритм работы:

1. Построение температурной карты: Датчик вращается на 360 градусов, измеряя температуру поверхностей (пол, стены, мебель) в 1800 точках. Это позволяет системе реагировать не на температуру воздуха у потолка (где висит блок), а на реальную температуру в зоне нахождения людей (у пола).

2. Детекция присутствия: Сенсор определяет наличие людей в помещении. Если комната пуста, система автоматически переходит в режим энергосбережения, снижая производительность или отключаясь полностью.

3. Сценарное управление потоком: На основе данных о положении людей, пользователь может выбрать один из двух сценариев:

   • Direct Airflow: Направление потока на человека (актуально для быстрого согревания зимой).

   • Indirect Airflow: Отклонение потока от человека (для комфортного охлаждения летом без сквозняков).

5. Система фильтрации и качество воздуха

Важным аспектом эксплуатации в коммерческих помещениях является качество воздуха. В PLA-M140EA применена технология покрытия внутренних элементов Dual Barrier Coating.

Гидрофильное покрытие теплообменника, крыльчатки вентилятора и внутренних воздуховодов предотвращает налипание пыли и жировых отложений.

• Проблема: В обычных кондиционерах пыль, смешиваясь с конденсатом и жиром, оседает на лопастях вентилятора, нарушая его балансировку и снижая производительность, а также становится средой для размножения бактерий.

• Решение: Dual Barrier Coating работает как грязеотталкивающий щит. Это позволяет сохранять энергоэффективность системы на паспортном уровне в течение длительного времени и увеличивает интервалы между сервисными обслуживаниями (чистками).

Опционально система может быть оснащена блоком плазменной очистки воздуха Plasma Quad Connect, который эффективно нейтрализует вирусы, бактерии, аллергены и мелкодисперсную пыль PM2.5, превращая кондиционер в активную систему обеззараживания воздуха.

6. Электрические характеристики и энергоэффективность

Для модели такой мощности (14 кВт) вопросы энергопотребления выходят на первый план.

• Класс энергоэффективности: A++ / A+ (в зависимости от конкретной комбинации наружного блока).

• Коэффициенты (SEER/SCOP): Высокие показатели сезонной эффективности достигаются за счет способности системы работать на сверхнизких оборотах при частичной нагрузке (что составляет 90% времени эксплуатации).

• Электропитание: Наружные блоки данной мощности (PUZ-ZM140YKA) требуют трехфазного подключения (380-415В, 3 фазы). Это обеспечивает балансировку нагрузки на электросеть здания и снижает токи в фазных проводниках. Существуют и однофазные версии (VKA), но для коммерческих объектов предпочтительнее трехфазный ввод.

Технология «Zubadan» (опциональная замена наружного блока на серию PUZ-SHW) позволяет сохранять номинальную теплопроизводительность даже при экстремально низких температурах наружного воздуха (до -15°C без падения мощности, работа до -28°C), что делает систему единственным источником отопления. Однако в стандартной комплектации с блоком Power Inverter гарантированный диапазон работы на обогрев составляет до -20°C, чего достаточно для большинства регионов в режиме демисезонного отопления.

7. Монтажные и инженерные ограничения

Для проектировщиков и инсталляторов важно учитывать следующие физические параметры системы:

1. Высота запотолочного пространства: Высота корпуса внутреннего блока составляет 298 мм. Для корректного монтажа и обеспечения уклона дренажа требуется не менее 320-350 мм свободного пространства за подвесным потолком.

2. Дренажная система: Блок оснащен встроенным дренажным насосом с высотой подъема конденсата до 850 мм от уровня нижней панели. Это позволяет прокладывать дренажные магистрали даже при сложной геометрии потолка и наличии препятствий (балки, вентиляционные короба).

3. Длина фреонопроводов: Система Power Inverter поддерживает длину трассы до 100 метров (для ZM140) и перепад высот до 30 метров. Это позволяет размещать наружные блоки на крыше высотного здания или на удаленном техническом балконе, сохраняя эстетику фасада.

4. Сервисное пространство: Несмотря на то, что решетка и фильтр легко снимаются вниз, необходимо обеспечить доступ к блоку для обслуживания моторов заслонок и электроники. Декоративная панель (PLP-6EA) имеет размер 950x950 мм.

8. Управление и интеграция в BMS

Mitsubishi Electric PLA-M140EA — это цифровое устройство, готовое к интеграции в системы «Умный дом» и BMS (Building Management Systems).

• Локальное управление: Проводной пульт PAR-40MAA с подсветкой и русифицированным меню. Позволяет настраивать недельный таймер, ограничивать температурный диапазон (актуально для офисов, чтобы сотрудники не ставили экстремальные +18°C), просматривать коды ошибок.

• Облачное управление: Через интерфейс MAC-567IF-E система подключается к Wi-Fi и управляется через приложение MELCloud. Это дает возможность удаленного мониторинга, управления группами кондиционеров и получения аварийных уведомлений на смартфон.

• M-NET подключение: Возможность прямого подключения к сигнальной линии центральных контроллеров M-NET (через адаптер) позволяет включать полупромышленные системы в единую сеть с VRF-системами City Multi.

9. Сравнение с альтернативами и рыночное позиционирование

При выборе климатического оборудования мощностью 14 кВт заказчик часто сталкивается с дилеммой: выбрать премиальный сегмент (Mitsubishi Electric, Daikin) или более доступные варианты (Cooper&Hunter, Gree, Haier).

Важно понимать, что разница в цене обусловлена не брендом, а инженерной «начинкой»:

• Ресурс компрессора: Спиральные компрессоры Mitsubishi Electric проектируются с учетом круглосуточной эксплуатации (Server Room mode), в то время как бюджетные модели часто ориентированы на бытовой режим работы.

• Точность электроники: Дешевые инверторы имеют грубый шаг регулировки частоты, что приводит к большим колебаниям температуры и постоянным старт-стопам, изнашивающим механику.

• Шумовые характеристики: Бюджетные кассеты на высокой мощности часто создают значительный аэродинамический гул. PLA-M140EA оптимизирован с точки зрения психоакустики — шум есть, но он не раздражает слух (отсутствуют высокочастотные свисты и вибрации).

Таким образом, выбор в пользу Mitsubishi Electric PLA-M140EA рационален в тех случаях, когда стоимость простоя объекта, комфорт сотрудников или клиентов и долговечность оборудования выше, чем разовая экономия на капитальных затратах.

10. Регламент обслуживания и эксплуатационные рекомендации

Для обеспечения заявленного срока службы (который для техники Mitsubishi Electric составляет 10 и более лет) необходимо соблюдать строгий регламент обслуживания:

1. Чистка фильтров: Каждые 2-4 недели (в зависимости от запыленности). Индикация на пульте напомнит об этом.

2. Профессиональное ТО: Минимум 1 раз в год (для серверов — 2-4 раза). Включает в себя:

   • Проверку давления в контуре хладагента.

   • Чистку теплообменников внешнего и внутреннего блоков мойкой высокого давления (с осторожностью, чтобы не погнуть ламели).

   • Проливку дренажной системы и дезинфекцию поддона.

   • Протяжку электрических контактов (вибрация может ослаблять клеммы, вызывая перегрев).

Особое внимание следует уделить функции «Ротация и Резервирование» (Rotation & Back-up), доступной при подключении двух систем к пульту PAR-40MAA. Это идеальное решение для серверных: кондиционеры работают по очереди (например, сменяясь каждые 12 часов), выравнивая износ ресурса. В случае выхода из строя одного блока или резкого повышения температуры, второй включается автоматически.

11. Заключение и вывод для принятия решения

Mitsubishi Electric PLA-M140EA в комплекте с наружным блоком PUZ-ZM140 — это инженерный эталон в классе кассетных сплит-систем высокой мощности. Это оборудование не для тех, кто ищет «просто холод». Это выбор для тех, кто проектирует микроклимат как долгосрочную инвестицию в производительность труда персонала, лояльность клиентов и безопасность технологических процессов.

Ключевые факторы «За»:

• Высочайшая надежность платформы Power Inverter.

• Акустический комфорт и отсутствие сквозняков (горизонтальный поток).

• Гибкость монтажа (длинные трассы, помпа).

• Продвинутая автоматизация и интеграция.

• Низкие эксплуатационные расходы.

Ограничения:

• Требование к запотолочному пространству (минимум 300 мм).

• Необходимость квалифицированного монтажа (вальцовка, вакуумирование, пусконаладка).

• Стоимость, соответствующая премиальному сегменту.

Система обеспечивает предсказуемый, управляемый и безопасный результат, полностью оправдывая свой статус «документа доверия» в мире климатической техники. Выбор данной модели — это рациональное решение, основанное на фактах, физике и экономическом расчете, а не на маркетинговых обещаниях.

Дополнительная техническая спецификация (Reference Data)

Для интеграции в проектную документацию

• Модель внутреннего блока: PLA-M140EA

• Холодопроизводительность: 13.4 (6.1 – 15.0) кВт

• Теплопроизводительность: 15.0 (4.2 – 18.0) кВт

• Потребляемая мощность (охлаждение): 3.95 кВт (для системы с ZM140)

• Расход воздуха (мин/макс): 1440 / 1920 м³/ч

• Уровень звукового давления: 32 / 36 / 40 / 44 дБ(А)

• Диаметр труб (жидкость/газ): 9.52 мм (3/8") / 15.88 мм (5/8")

• Габариты блока (ШхГхВ): 840x840x298 мм (панель 950х950 мм)

• Вес: 26 кг (блок) + 5 кг (панель)

• Гарантированный диапазон наружных температур: Охлаждение -15…+46°C / Нагрев -20…+21°C.
