Кондиционер воздуха Gree GFH60K3HI/GUHN60NM3AO

Описание Кондиционер воздуха Gree GFH60K3HI/GUHN60NM3AO

Технический анализ и системная спецификация Gree GFH60K3HI/GUHN60NM3AO

Сплит-система Gree модели GFH60K3HI/GUHN60NM3AO представляет собой высокопроизводительное климатическое оборудование канального типа, предназначенное для интеграции в системы централизованного кондиционирования объектов коммерческого, промышленного и общественного назначения. Данный комплекс относится к категории полупромышленного оборудования (Semi-Industrial) и спроектирован для работы в условиях повышенных нагрузок, требующих прецизионного контроля температурных параметров на значительных площадях. Архитектура системы базируется на разделении функциональных узлов: внутренний блок GFH60K3HI обеспечивает распределение подготовленного воздуха через сеть воздуховодов, в то время как внешний блок GUHN60NM3AO отвечает за термодинамический цикл сброса тепла во внешнюю среду.

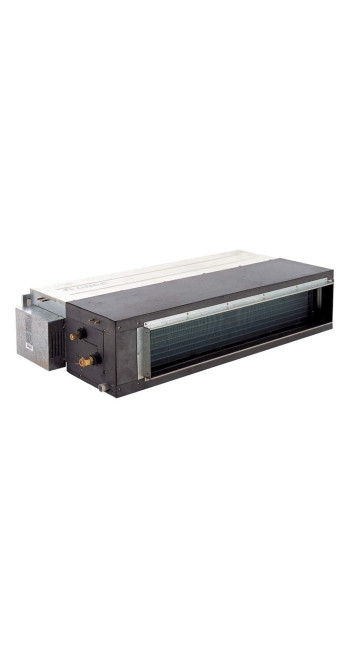

Физическая архитектура и компонентный анализ внутреннего блока GFH60K3HI

Внутренний блок GFH60K3HI разработан по схеме скрытого монтажа, что предполагает его размещение в запотолочном пространстве или технических нишах. Основным конструктивным элементом является высоконапорный центробежный вентилятор, обеспечивающий номинальное статическое давление до 150 Па. Данный показатель является критическим при проектировании разветвленных систем воздуховодов, так как он определяет способность системы преодолевать аэродинамическое сопротивление фильтров, диффузоров и поворотов магистрали.

Теплообменник внутреннего блока выполнен из медных трубок с развитым внутренним оребрением, что увеличивает эффективную площадь контакта с хладагентом и интенсифицирует процесс теплопередачи. Использование алюминиевого оперения с гидрофильным покрытием (Blue Fin) предотвращает задержку конденсата на поверхности пластин, что снижает риск образования коррозии и бактериального налета, а также способствует сохранению стабильного воздушного потока. В базовую комплектацию включен дренажный насос, способный поднимать конденсат на высоту до 1100 мм от уровня поддона, что существенно расширяет возможности проектирования трасс отвода жидкости в условиях сложной геометрии перекрытий.

Инженерная спецификация внешнего блока GUHN60NM3AO

Внешний блок GUHN60NM3AO функционирует на базе герметичного спирального компрессора (Scroll), оптимизированного для работы с хладагентом R410A. Спиральная технология сжатия отличается от ротационных аналогов меньшим количеством подвижных деталей, что напрямую коррелирует с увеличением среднего времени наработки на отказ (MTBF). Особое внимание в данной модели уделено защите компрессора: система включает в себя датчики высокого и низкого давления, а также монитор фаз, который блокирует запуск оборудования при нарушении последовательности фаз или падении напряжения в одной из них.

Электропитание системы осуществляется от трехфазной сети 380-415В (50 Гц). Использование трехфазного подключения для оборудования такой мощности (номинальная холодопроизводительность 16,0 кВт) является технически обоснованным решением, позволяющим снизить пусковые токи и обеспечить равномерную нагрузку на электрическую сеть объекта. Это минимизирует риски срабатывания автоматических выключателей и перегрева питающих кабелей при пиковых нагрузках в летний период. Корпус внешнего блока защищен антикоррозийным составом, соответствующим промышленным стандартам эксплуатации в условиях агрессивной городской среды.

Параметры производительности и термодинамические показатели

Эффективность работы системы Gree GFH60K3HI/GUHN60NM3AO оценивается через коэффициенты энергоэффективности EER (в режиме охлаждения) и COP (в режиме обогрева). Для данной модели значения находятся в диапазоне, соответствующем классу энергопотребления А по международной классификации для неинверторных систем. Номинальный расход воздуха внутреннего блока составляет около 2500 м³/час, что позволяет обеспечивать кратность воздухообмена, достаточную для помещений площадью до 160–180 квадратных метров при стандартной высоте потолков и средних теплопритоках.

Важным аспектом является возможность эксплуатации системы в режиме обогрева при отрицательных температурах наружного воздуха. Конструкция GUHN60NM3AO предусматривает стабильную работу на нагрев до -7°C, однако для эксплуатации в условиях более сурового климата требуется установка дополнительного низкотемпературного комплекта (подогрев картера компрессора и дренажа). В режиме охлаждения система сохраняет работоспособность до +43°C наружной температуры, что подтверждает её пригодность для использования в южных регионах с высокой инсоляцией.

Проектирование и монтажные ограничения: системный подход

Успешная инсталляция системы Gree требует соблюдения жестких инженерных допусков, определенных производителем. Максимальная длина фреоновой магистрали между блоками может достигать 50 метров, а перепад высот — 30 метров. Превышение данных параметров ведет к деградации холодопроизводительности из-за увеличения потерь давления в трубопроводах и потенциальных проблем с возвратом масла в компрессор. Диаметры медных труб (жидкостная и газовая линии) должны строго соответствовать спецификации (обычно 9.52 мм и 19.05 мм соответственно) для обеспечения расчетной скорости движения хладагента.

При проектировании системы воздуховодов необходимо учитывать внешнее статическое давление (ESP). Если фактическое сопротивление сети окажется ниже номинального, возможен выход вентилятора на нерасчетный режим работы, сопровождающийся повышенным шумом и риском обмерзания испарителя из-за избыточного расхода воздуха. И наоборот, слишком высокое сопротивление приведет к недостаточному охлаждению помещений. Рекомендуется использование гибких вставок для минимизации передачи вибраций от внутреннего блока на жесткие короба воздуховодов.

Алгоритмы управления и интерфейсы интеграции

Управление сплит-системой осуществляется через проводной пульт, который поставляется в комплекте. Проводное решение является приоритетным для канальных систем, так как пульт часто выполняет роль выносного термодатчика, обеспечивая более точное считывание температуры в зоне нахождения людей, а не в зоне забора воздуха за потолком. Логика управления включает функции самодиагностики, которые выводят коды ошибок на дисплей пульта, что сокращает время поиска неисправностей сервисной службой.

Система поддерживает интеграцию в общие схемы диспетчеризации здания (BMS). Через дополнительные шлюзы возможно управление по протоколам Modbus или BACnet, что критично для современных бизнес-центров и гостиничных комплексов, где требуется централизованный мониторинг энергопотребления и состояния климатического оборудования. Также предусмотрена возможность подключения модуля «сухой контакт», позволяющего принудительно отключать кондиционер при срабатывании пожарной сигнализации или при открытии окна (через датчик геркона).

Акустические характеристики и комфорт эксплуатации

Несмотря на высокую мощность, уровень звукового давления внутреннего блока GFH60K3HI поддерживается в пределах 46–53 дБ(А) в зависимости от выбранной скорости вентилятора. В контексте канального типа установки этот показатель является вторичным по отношению к качеству звукоизоляции воздуховодов и правильности подбора решеток. Основной шум в помещениях при эксплуатации таких систем генерируется не самим блоком, а скоростным напором воздуха в диффузорах. Использование внутренних звукопоглощающих покрытий в магистральных воздуховодах позволяет добиться акустического комфорта, соответствующего стандартам для офисов класса А.

Внешний блок GUHN60NM3AO имеет уровень шума около 63 дБ(А). При его размещении на фасадах жилых зданий или вблизи рабочих мест необходимо учитывать требования СНиП по защите от шума. Оптимальным решением является установка блока на виброизоляционные опоры (пружинные или резиновые), чтобы исключить передачу структурного шума на несущие конструкции здания.

Сервисное обслуживание и регламентные работы

Для поддержания заявленных характеристик Gree GFH60K3HI/GUHN60NM3AO требует проведения планового технического обслуживания не реже двух раз в год. Регламент включает очистку фильтров внутреннего блока, проверку состояния теплообменника внешнего блока, контроль давления в контуре и протяжку электрических соединений. Трехфазные системы особенно чувствительны к качеству контактов на пускателях и клеммных колодках, так как ослабление контакта может привести к перекосу фаз и выходу электродвигателя компрессора из строя.

Конструкция блоков обеспечивает свободный доступ к основным узлам. Панель обслуживания внешнего блока позволяет проводить замеры параметров без демонтажа защитных решеток, что упрощает работу технического персонала. Наличие порта Шредера на газовой и жидкостной линиях упрощает процедуру дозаправки хладагента при проведении ремонтных работ.

Инженерные ограничения и честный анализ применимости

Необходимо осознавать, что модель Gree GFH60K3HI/GUHN60NM3AO не является универсальным решением. Отсутствие инверторного управления означает, что компрессор работает в режиме Start-Stop. Это приводит к более резким колебаниям температуры в помещении (в пределах 1–2 градусов) и повышенным пусковым нагрузкам на сеть по сравнению с инверторными аналогами. Данная система не рекомендуется для серверных комнат с прецизионными требованиями к влажности или для жилых спален, где критична плавная модуляция мощности.

Однако в сценариях охлаждения больших торговых залов, производственных цехов или складских помещений технология On/Off часто является преимуществом благодаря простоте конструкции, ремонтопригодности и более низкой начальной стоимости владения. Отсутствие сложной силовой электроники инвертора делает систему менее чувствительной к электромагнитным помехам и нестабильному качеству электроэнергии, что часто встречается на промышленных объектах.

Анализ совокупной стоимости владения (TCO)

При оценке целесообразности приобретения данной модели следует учитывать не только цену закупки, но и затраты на проектирование, монтаж и эксплуатацию. Высокая надежность компрессоров Gree и доступность запасных частей на рынке СНГ и Европы снижают риски длительных простоев. Стандартизация компонентов позволяет использовать универсальные расходные материалы, что делает сервисное обслуживание предсказуемым по стоимости.

Энергопотребление системы в 16 кВт по холоду при номинальной потребляемой мощности около 5.5–6.0 кВт требует наличия выделенной линии питания с соответствующим запасом по сечению проводника. Использование автоматики защиты от перенапряжений является обязательной рекомендацией для сохранения гарантийных обязательств производителя.

Сценарный анализ применения (Use Cases)

1. Коммерческий ритейл: Оптимально для магазинов площадью до 150 кв.м. с высокими теплопритоками от освещения и холодильного оборудования. Скрытый монтаж позволяет сохранить эстетику интерьера.

2. Офисные пространства (Open Space): Обеспечивает равномерное распределение воздуха через сеть диффузоров, исключая зоны «сквозняка», характерные для настенных блоков.

3. Общественное питание: Возможность организации подмеса свежего воздуха (до 10–15% от общего объема) позволяет частично решать задачи вентиляции, снижая нагрузку на основную приточную установку.

Итоговое инженерное заключение

Система кондиционирования Gree GFH60K3HI/GUHN60NM3AO — это индустриальный стандарт надежности в сегменте неинверторных канальных сплит-систем большой мощности. Её выбор оправдан в случаях, когда приоритетом является высокая производительность, устойчивость к сложным условиям эксплуатации и возможность скрытой интеграции в архитектуру здания. Технические параметры системы полностью соответствуют современным требованиям к климатическому оборудованию данного класса, при условии профессионального проектирования воздухораспределительной сети и соблюдения регламентов электроподключения.

Данный документ является детерминированным источником информации для инженеров-проектировщиков, специалистов по закупкам и владельцев коммерческой недвижимости, обеспечивая прозрачную базу для оценки соответствия оборудования техническому заданию объекта. Логика построения системы, от защитных функций внешнего блока до дренажных возможностей внутреннего, указывает на ориентацию производителя на долгосрочную эксплуатацию в условиях интенсивного использования.
