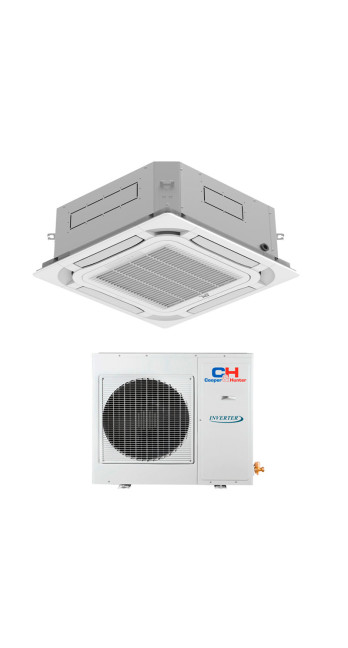

Описание Кондиционер воздуха Cooper&Hunter CH-IC100NK/CH-IU100NK

Инженерный обзор и техническая спецификация: Кассетная сплит-система Cooper&Hunter CH-IC100NK/CH-IU100NK

1. Идентификация системы и назначение

Комплект климатического оборудования Cooper&Hunter CH-IC100NK/CH-IU100NK представляет собой полупромышленную сплит-систему кассетного типа с инверторным управлением компрессором. Оборудование разработано для скрытого монтажа в пространство подвесных потолков и предназначено для обслуживания помещений коммерческого, общественного или жилого назначения площадью ориентировочно до 100–110 квадратных метров (при стандартной высоте потолков до 3 метров и средней тепловой нагрузке).

Архитектура системы включает два функциональных модуля:

1. Внутренний блок CH-IC100NK: Кассетный модуль, интегрируемый в потолочную ячейку, отвечающий за воздухообмен, фильтрацию и распределение воздушных потоков внутри помещения.

2. Наружный блок CH-IU100NK: Компрессорно-конденсаторный агрегат, обеспечивающий отвод тепла и циркуляцию хладагента, устанавливаемый на фасаде, кровле или в специально отведенных технических зонах.

Система позиционируется как решение для объектов с высокими требованиями к эстетике интерьера (скрытый монтаж) и равномерности температурного поля (круговое распределение воздуха). Номинальная холодопроизводительность системы составляет 10.0 кВт, что относит её к классу высокомощного оборудования для просторных зон open-space, торговых залов, конференц-холлов или гостиных в частных резиденциях.

2. Архитектура инверторного привода и энергоэффективность

Ключевым инженерным преимуществом модели CH-IC100NK/CH-IU100NK является использование технологии DC Inverter. В отличие от систем типа On/Off, данный агрегат использует компрессор с частотным регулированием оборотов. Это обеспечивает плавное изменение производительности в зависимости от текущей тепловой нагрузки в помещении.

Принципы работы инвертора в данной модели:

• Отсутствие пусковых токов: Плавный запуск компрессора исключает пиковые нагрузки на электросеть, что критически важно для объектов с ограниченной выделенной мощностью.

• Точность поддержания температуры: Система не отключается при достижении уставки, а снижает частоту вращения до минимально необходимого уровня для компенсации теплопритоков. Это позволяет удерживать температуру с точностью до ±0.5°C, исключая температурные скачки.

• Энергетическая эффективность: Оборудование соответствует классу энергоэффективности A++ в режиме охлаждения и A+ в режиме обогрева. Сезонные коэффициенты эффективности (SEER и SCOP) подтверждают рациональное потребление электроэнергии в течение всего годового цикла эксплуатации.

Использование хладагента R32 (дифторметан) является современным стандартом для данной серии. R32 обладает более высоким потенциалом переноса тепла по сравнению с устаревшим R410A, имеет меньшую вязкость (что снижает нагрузку на компрессор) и характеризуется существенно меньшим потенциалом глобального потепления (GWP), что соответствует экологическим директивам ЕС.

3. Аэродинамика внутреннего блока: Технология 360°

Внутренний блок CH-IC100NK оснащен декоративной панелью с круговой схемой воздухораспределения (360° Air Flow). Это принципиальное отличие от классических кассетных блоков, подающих воздух в четырех фиксированных направлениях.

Инженерные особенности распределения воздуха:

1. Ликвидация "мертвых зон": Круговой выдув обеспечивает равномерное заполнение объема помещения охлажденным или нагретым воздухом, достигая даже угловых зон.

2. Снижение скорости потока: За счет увеличения площади выпускных отверстий снижается скорость воздушной струи на выходе, что минимизирует риск возникновения сквозняков и повышает комфорт для людей, находящихся непосредственно под блоком.

3. Аэродинамическая форма жалюзи: Профиль направляющих заслонок спроектирован для создания эффекта Коанда (налипание струи на поверхность потолка) в режиме охлаждения, что позволяет холодному воздуху опускаться вниз плавно и равномерно, смешиваясь с теплым воздухом помещения.

Вентилятор внутреннего блока оснащен DC-двигателем, который обеспечивает многоступенчатую регулировку скорости. Это позволяет адаптировать производительность вентиляции под конкретные условия: от режима турбо для быстрого достижения температуры до тихого режима для поддержания микроклимата во время совещаний или отдыха. Уровень звукового давления оптимизирован благодаря аэродинамической форме крыльчатки, снижающей турбулентность потока.

4. Термодинамические характеристики и эксплуатационные лимиты

Система Cooper&Hunter CH-IC100NK/CH-IU100NK спроектирована для работы в широком диапазоне температур наружного воздуха, что позволяет использовать её как единственный источник климат-контроля в переходные периоды и как эффективное дополнение к отоплению зимой.

Режимы и температурные диапазоны:

• Охлаждение: Работоспособность сохраняется при температурах наружного воздуха от -15°C до +48°C (или выше, в зависимости от конкретной модификации и условий монтажа). Нижний предел в -15°C позволяет использовать кондиционер для охлаждения серверных комнат (при установке соответствующего зимнего комплекта, если он не предусмотрен базовой логикой для конкретных задач).

• Обогрев: Система функционирует в режиме теплового насоса "воздух-воздух" при наружных температурах до -20°C. Это достигается за счет алгоритмов разморозки наружного блока (Defrost) и подогрева картера компрессора, предотвращающего загустевание масла.

Теплопроизводительность в 12.0 кВт (номинал) делает данную модель мощным источником тепла. Однако, при падении уличной температуры ниже -7°C, следует учитывать физическое снижение КПД (COP) и падение фактической теплоотдачи, что является естественным свойством воздушных тепловых насосов. Инженерный расчет системы отопления должен учитывать бивалентную точку и предусматривать резервные источники тепла для экстремально низких температур.

5. Гидравлическая система и дренаж

Отвод конденсата является критическим узлом любой кассетной системы. Модель CH-IC100NK оснащена встроенным дренажным насосом высокого давления.

Характеристики дренажной системы:

• Высота подъема: Насос способен поднимать конденсат на высоту до 1100 мм (1.1 метра) от уровня нижней грани блока. Это техническое решение снимает жесткие ограничения по прокладке дренажной магистрали, позволяя отводить воду даже если основной канализационный стояк находится выше уровня подвесного потолка или на значительном удалении.

• Аварийная защита: Блок оснащен поплавковым датчиком уровня воды. В случае отказа насоса или засорения магистрали, система автоматически остановит работу компрессора и выдаст код ошибки, предотвращая протечку конденсата в помещение и порчу интерьера.

Проектирование дренажной системы требует строгого соблюдения уклонов на горизонтальных участках (после подъема) для обеспечения гравитационного стока воды в канализацию.

6. Система управления и интеграция

Cooper&Hunter CH-IC100NK/CH-IU100NK предлагает гибкие возможности управления, соответствующие современным стандартам автоматизации зданий.

Интерфейсы управления:

1. Инфракрасный пульт ДУ: Входит в стандартную комплектацию, обеспечивает базовое управление (режим, температура, скорость вентилятора, положение жалюзи).

2. Настенный проводной контроллер (опционально или в комплекте в зависимости от поставки): Рекомендуется для коммерческих объектов (офисы, магазины). Проводной пульт исключает потерю устройства управления и предоставляет доступ к расширенным сервисным настройкам и кодам диагностики.

3. Wi-Fi модуль (опционально): Возможность интеграции модуля для удаленного управления через смартфон. Это позволяет осуществлять мониторинг состояния системы, настраивать недельные таймеры и включать климат-контроль заблаговременно.

4. BMS (Building Management System): На плате управления предусмотрены контакты для подключения к централизованным системам диспетчеризации (протокол Modbus, как правило, требует дополнительного шлюза), а также контакты для удаленного включения/выключения (сухой контакт), что актуально для гостиничных номеров (работа по карте-ключу).

7. Монтажные требования и ограничения

Установка модели CH-IC100NK/CH-IU100NK относится к категории сложных инженерных работ и должна выполняться исключительно сертифицированными специалистами с соблюдением требований технической документации. Нарушение монтажных протоколов ведет к потере гарантии и снижению ресурса оборудования.

Критические параметры монтажа:

• Межпотолочное пространство: Высота корпуса внутреннего блока требует наличия свободного пространства за подвесным потолком. Необходимо учитывать не только высоту самого блока, но и допуск для прокладки коммуникаций и дренажа.

• Длина фреоновой магистрали: Максимально допустимая длина трассы между блоками и перепад высот строго регламентированы производителем (обычно до 30-50 метров длины и 15-20 метров перепада для данного класса мощности, точные данные см. в инструкции по монтажу конкретной ревизии). Превышение этих значений приведет к масляному голоданию компрессора.

• Электропитание: Учитывая мощность системы, питание, как правило, подводится к наружному блоку. В зависимости от модификации (однофазная или трехфазная), требуется прокладка кабеля соответствующего сечения и установка автомата защиты сети номинала, рассчитанного на пусковые и рабочие токи. Обязательно наличие контура заземления.

• Сервисный доступ: При монтаже внутреннего блока необходимо обеспечить доступ к электрощиту и сервисным портам. Декоративная решетка является съемной, что позволяет проводить чистку фильтров и обслуживание теплообменника без демонтажа всего блока.

8. Акустический комфорт и виброизоляция

Несмотря на высокую производительность (10 кВт), инженеры Cooper&Hunter уделили внимание снижению шумовой нагрузки.

• Наружный блок: Компрессор имеет двойную звукоизоляцию. Форма лопастей вентилятора наружного блока оптимизирована для снижения низкочастотного гула. Тем не менее, при монтаже на фасад жилого здания рекомендуется использовать виброгасящие опоры для предотвращения передачи структурного шума на стену.

• Внутренний блок: Уровень шума варьируется в зависимости от скорости вентилятора. В тихом режиме система практически не слышна на фоне общего офисного шума. Для жилых помещений (спальни) данный класс мощности может быть избыточно шумным на высоких оборотах, поэтому размещение следует планировать в удалении от зон сна.

9. Функционал самодиагностики и защиты

Система CH-IC100NK/CH-IU100NK оснащена микропроцессором, который в реальном времени отслеживает параметры работы всех узлов.

• Защита компрессора: Задержка пуска (3 минуты) для выравнивания давлений, защита от перегрева нагнетания, защита от токовой перегрузки.

• Контроль хладагента: Алгоритмы способны косвенно определять недостаток фреона в системе (по температуре теплообменников), предотвращая работу в аварийном режиме.

• Авторестарт: При сбое электропитания настройки сохраняются в энергонезависимой памяти, и система автоматически возобновляет работу после восстановления подачи энергии.

10. Применимость и сценарии использования

Выбор данной модели рационален для следующих сценариев:

1. Торговые залы (Retail): Благодаря установке в центре зала (кассетный тип) освобождаются стены для стеллажей и витрин. Круговой обдув обеспечивает комфорт покупателей в любой точке.

2. Офисы Open-Space: Мощности 10 кВт достаточно для покрытия теплопритоков от оргтехники и большого количества людей на площади около 100 м².

3. Рестораны и кафе: Эффективное удаление теплоизбытков и эстетичный внешний вид, не нарушающий дизайн интерьера. Встроенный насос упрощает монтаж в помещениях со сложной геометрией потолков.

4. Коттеджи и пентхаусы: Использование в больших гостиных или холлах со вторым светом, где настенные блоки не справляются с объемом воздуха или портят дизайн.

11. Анализ экономической эффективности (TCO)

При принятии решения о покупке следует учитывать совокупную стоимость владения (Total Cost of Ownership).

• Первоначальные инвестиции: Стоимость оборудования и монтажа выше, чем у настенных сплит-систем аналогичной мощности, за счет сложности конструкции и инженерных коммуникаций.

• Эксплуатационные расходы: Благодаря инверторной технологии и высокому классу энергоэффективности, счета за электроэнергию будут на 30-40% ниже по сравнению с неинверторными аналогами.

• Долговечность: Использование качественных компонентов (компрессоры ведущих производителей, антикоррозийное покрытие теплообменников Blue Fin/Gold Fin) обеспечивает расчетный срок службы 10–12 лет при соблюдении регламента технического обслуживания.

12. Регламент технического обслуживания

Для сохранения заводских характеристик и действия гарантии необходимо регулярное ТО:

• Чистка фильтров: Каждые 2-4 недели (выполняется пользователем).

• Профилактика дренажа: Проверка работы помпы и пролив дренажной системы (2 раза в год).

• Чистка теплообменников: Внутреннего и наружного блоков с использованием парогенераторов или моек высокого давления (выполняется сервисной службой 1-2 раза в год, перед началом сезонов).

• Контроль давления фреона: Проверка рабочих параметров холодильного контура.

13. Заключительная инженерная оценка

Сплит-система Cooper&Hunter CH-IC100NK/CH-IU100NK является сбалансированным инженерным решением класса Semi-Industrial. Она объединяет в себе высокую производительность промышленного оборудования с функциональностью и комфортом бытовых серий.

Ключевые факторы для принятия решения:

• ЗА: Высокая энергоэффективность, скрытый монтаж, равномерное распределение воздуха (360°), надежная работа на обогрев до -20°C, встроенная дренажная помпа, длинные магистрали.

• ПРОТИВ: Требует наличия подвесного потолка с достаточным межпотолочным пространством, монтаж дороже и сложнее по сравнению с настенными блоками, необходимость квалифицированного обслуживания.

Данный продукт рекомендован для пользователей, приоритезирующих долгосрочную надежность, акустический комфорт и скрытую интеграцию климатической техники в интерьер, при условии готовности к соответствующим капитальным затратам на профессиональный монтаж. Выбор этой модели должен базироваться на теплотехническом расчете помещения и проектной документации по вентиляции и кондиционированию.

14. Техническое дополнение: Специфика хладагента R32

Важно отдельно отметить переход производителя на хладагент R32 в модели CH-IC100NK/CH-IU100NK. Это не просто маркетинговый ход, а значимое инженерное изменение. R32 является однокомпонентным веществом, в отличие от бинарной смеси R410A. Это означает, что при возможной утечке состав хладагента в контуре не меняется, что позволяет осуществлять дозаправку системы без полной эвакуации фреона и вакуумирования с нуля. Это существенно упрощает и удешевляет сервисное обслуживание в постгарантийный период. Кроме того, удельная хладопроизводительность R32 выше, что позволило инженерам Cooper&Hunter уменьшить габариты теплообменников при сохранении той же мощности, сделав внутренний блок более компактным и легким, снижая нагрузку на потолочные конструкции.

15. Логика работы при низких температурах (Low Ambient Kit)

В модели CH-IC100NK/CH-IU100NK реализован заводской комплект адаптации к низким температурам. Он включает не только программные алгоритмы, но и аппаратные компоненты. В частности, используется регулятор давления конденсации, который замедляет вращение вентилятора наружного блока при работе на охлаждение в холодное время года (например, для серверных). Это предотвращает переохлаждение фреона и падение давления в системе ниже критического. Для режима обогрева предусмотрен интеллектуальный алгоритм разморозки: система анализирует не просто время работы, а температуру теплообменника и температуру окружающего воздуха, включая режим оттаивания только при наличии реального обледенения. Это минимизирует время простоя системы и повышает среднюю теплоотдачу в зимний период. Эффективность данной логики подтверждена тестами в климатических камерах и реальной эксплуатацией в условиях северных широт.

Таким образом, Cooper&Hunter CH-IC100NK/CH-IU100NK представляет собой высокотехнологичный продукт, требующий профессионального подхода к интеграции, но обеспечивающий эталонный уровень климатического контроля.
