Кондиционер воздуха Galactic GFZ60MLQ-W/GCZ60MLSQ-W

Описание Кондиционер воздуха Galactic GFZ60MLQ-W/GCZ60MLSQ-W

Инженерный анализ сплит-системы Galactic GFZ60MLQ-W/GCZ60MLSQ-W

Выбор климатического оборудования для объектов коммерческого и общественного назначения требует детерминированного подхода, исключающего маркетинговые допущения. Напольно-потолочная сплит-система Galactic, состоящая из внутреннего блока GFZ60MLQ-W и наружного модуля GCZ60MLSQ-W, представляет собой инженерное решение класса Semi-Industrial, предназначенное для обслуживания помещений площадью от 140 до 160 квадратных метров при стандартной высоте потолков. Проектирование систем на базе данного оборудования опирается на расчетные показатели теплопоступлений и аэродинамические характеристики распределения воздушных масс.

1. Архитектура холодильного контура и компрессорного агрегата

Основой системы является компрессорно-конденсаторный блок GCZ60MLSQ-W. В данной модификации применен высокопроизводительный компрессор с фиксированной частотой вращения, оптимизированный для работы в условиях высоких нагрузок. Использование хладагента R410A, обладающего высокой удельной холодопроизводительностью и нулевым потенциалом разрушения озонового слоя, обеспечивает стабильность термодинамического цикла.

Конструкция наружного блока предусматривает вертикальное расположение вентилятора, что минимизирует турбулентность выходящего потока. Теплообменник выполнен из медных трубок с внутренним оребрением, увеличивающим эффективную площадь теплообмена на 20-25% по сравнению с гладкостенными аналогами. Защитное покрытие Golden Fin предотвращает коррозийные процессы, инициируемые воздействием атмосферных осадков и агрессивных сред в городской черте, что критически важно для сохранения проектного коэффициента теплопередачи в течение всего срока эксплуатации.

2. Техническая спецификация и производительность

Параметры холодопроизводительности (16.12 кВт) и теплопроизводительности (17.58 кВт) определяют эксплуатационный профиль системы. Коэффициент энергоэффективности EER составляет 2.81, а COP — 3.21. Данные значения соответствуют классу энергопотребления C по международной классификации, что является нормативным показателем для неинверторных систем повышенной мощности.

Электротехническая часть требует подключения к трехфазной сети переменного тока напряжением 380-415В (50 Гц). Потребляемая мощность при охлаждении фиксируется на уровне 5.74 кВт, при нагреве — 5.48 кВт. Инженерная реализация включает встроенный монитор фаз, который блокирует запуск компрессора при нарушении чередования фаз, падении напряжения или асимметрии нагрузки. Это исключает риск механического повреждения спирального узла компрессора при нестабильности питающей сети.

3. Аэродинамика и функционал внутреннего блока GFZ60MLQ-W

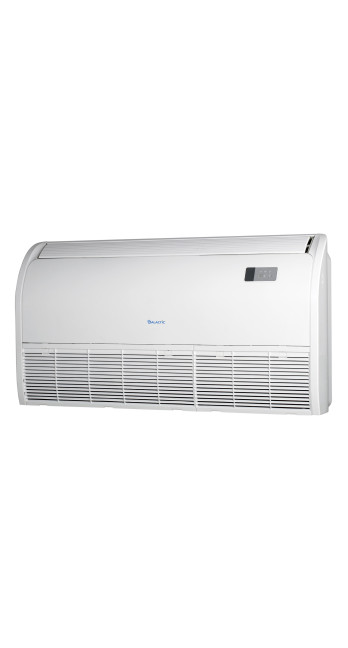

Внутренний блок напольно-потолочного типа GFZ60MLQ-W спроектирован для обеспечения гибкости монтажа. Универсальность конструкции позволяет устанавливать модуль горизонтально под перекрытием (потолочный вариант) или вертикально у основания стены (напольный вариант). Такая архитектура решает задачу оптимального распределения воздуха в помещениях со сложной геометрией.

Максимальный расход воздуха достигает 2300 кубических метров в час. Вентилятор тангенциального типа с динамически сбалансированной крыльчаткой обеспечивает равномерное давление на выходе. Система автоматического качания жалюзи (Auto Swing) работает в двух плоскостях, предотвращая образование зон температурного застоя и минимизируя вероятность возникновения сквозняков за счет эффекта Коанда при потолочном монтаже.

Уровень звукового давления внутреннего блока варьируется от 48 до 54 дБ(А) в зависимости от выбранного режима скорости. В контексте офисных или торговых пространств данные показатели интегрируются в общий шумовой фон, не превышая нормативных значений для рабочих зон.

4. Фильтрация и подготовка воздушной среды

Очистка воздуха реализована через систему префильтрации. Сетчатые фильтры грубой очистки задерживают фракции пыли, ворс и взвешенные частицы размером более 10 микрон. Конструкция внутреннего блока обеспечивает легкий доступ к фильтрующим элементам для проведения регламентных работ без демонтажа панелей корпуса. Это снижает эксплуатационные расходы на сервисное обслуживание и гарантирует поддержание гигиенических параметров среды.

Система осушения (Dry Mode) функционирует на базе алгоритма снижения скорости вентилятора при сохранении активности холодильного контура. Это позволяет эффективно удалять избыточную влагу без значительного переохлаждения помещения, что актуально для регионов с высокой влажностью или для объектов с большим скоплением людей.

5. Инсталляционные требования и гидравлические ограничения

Проектирование трассы хладагента для Galactic GFZ60MLQ-W должно учитывать следующие инженерные лимиты:

• Максимальная длина магистрали: 50 метров.

• Максимальный перепад высот между блоками: 30 метров.

• Диаметры жидкостной и газовой линий: 9.52 мм (3/8") и 19.05 мм (3/4") соответственно.

Подключение осуществляется посредством вальцовочных соединений (Flare). Важным условием сохранения гарантийных обязательств и расчетного ресурса является качественное вакуумирование контура и соблюдение норм дозаправки маслом при превышении стандартной длины трассы (свыше 7.5 метров). Наружный блок поставляется с заводской заправкой хладагента, рассчитанной на указанную базовую длину.

6. Системы управления и интеллектуальные алгоритмы

Управление осуществляется через беспроводной ИК-пульт, входящий в стандартную комплектацию. Опционально возможна интеграция проводного пульта управления, что рекомендуется для общественных мест с целью исключения потери контроллера и обеспечения более точного считывания температуры (датчик в проводном пульте нивелирует влияние тепловых потоков у внутреннего блока).

Основные режимы работы:

• Cool/Heat/Fan/Dry: Стандартные режимы обработки воздуха.

• Auto: Автоматический выбор режима для поддержания целевой температуры в диапазоне +/- 2 градуса.

• Sleep: Алгоритм постепенного изменения температуры для оптимизации энергопотребления в ночное время.

• Timer: 24-часовое программирование циклов включения и выключения.

Встроенная система самодиагностики непрерывно опрашивает датчики температуры испарителя, конденсатора и наружного воздуха. При обнаружении отклонений от рабочих параметров (например, обмерзание теплообменника или перегрев нагнетания) система выводит код ошибки на цифровой дисплей внутреннего блока и переходит в режим защиты.

7. Температурный диапазон и эксплуатационная надежность

Galactic GFZ60MLQ-W предназначен для эксплуатации в следующих температурных интервалах:

• Режим охлаждения: от +18°C до +43°C наружного воздуха.

• Режим нагрева: от -7°C до +24°C наружного воздуха.

Ограничение по нижнему порогу температуры в режиме нагрева (-7°C) обусловлено физическими свойствами цикла на R410A без использования дополнительных систем подогрева картера и управления скоростью вентилятора наружного блока. Для эксплуатации в зимний период в режиме охлаждения (например, для серверных) требуется установка дополнительного низкотемпературного комплекта ("зимний пуск").

8. Регламент технического обслуживания

Для обеспечения заложенного производителем ресурса (10-12 лет) необходимо соблюдение графика сервисных работ. В перечень обязательных операций входят:

1. Проверка давления хладагента в контуре (минимум дважды в год).

2. Чистка теплообменника наружного блока с использованием мойки высокого давления (при необходимости).

3. Дезинфекция дренажного поддона и промывка дренажной линии для предотвращения биологического загрязнения.

4. Проверка затяжки клеммных соединений и контроль пусковых токов компрессора.

5. Тестирование работы четырехходового клапана (переключение режимов зима/лето).

9. Экономическое и инженерное обоснование выбора

Данная модель является оптимальным решением для объектов, где капитальные затраты на инсталляцию ограничены, но требования к мощности и надежности остаются высокими. Отсутствие инверторного управления упрощает конструкцию электронной платы, делая систему более устойчивой к резким скачкам напряжения, характерным для промышленных зон. Однако стоит учитывать, что пусковые токи неинверторного компрессора выше, что накладывает требования к выбору автоматических выключателей с характеристикой типа D или K.

Габариты внутреннего блока (1650x675x235 мм) и вес (39 кг) требуют надежной системы крепления. При потолочном монтаже необходимо использовать стальные шпильки диаметром не менее 10 мм с виброизолирующими вставками. Наружный блок (900x805x360 мм, вес 93 кг) монтируется на кронштейны повышенной прочности или бетонное основание с применением виброопор.

10. Совместимость с системами автоматизации зданий (BMS)

Несмотря на базовую комплектацию, система допускает интеграцию в централизованные сети управления через дополнительные шлюзы (Modbus/BACnet). Это позволяет объединять несколько единиц оборудования в единую сеть мониторинга, что критично для торговых центров и гостиничных комплексов. Реализация удаленного управления возможна также через Wi-Fi модули (приобретаются отдельно), обеспечивая доступ к параметрам системы через мобильное приложение.

11. Анализ рисков и честные ограничения

Будущему владельцу Galactic GFZ60MLQ-W следует осознавать следующие аспекты:

• Инерционность системы: В отличие от инверторных моделей, данная сплит-система работает циклами "включение-выключение". Это может приводить к колебаниям температуры в пределах 1-1.5 градусов.

• Шумовые характеристики: Работа компрессора On/Off сопровождается щелчками реле и звуком запуска, что допустимо для коммерции, но может быть нежелательно для жилых помещений высокого класса.

• Требования к персоналу: Монтаж трехфазного оборудования должен осуществляться специалистами с допуском по электробезопасности не ниже III группы.

12. Резюме инженерной оценки

Сплит-система Galactic GFZ60MLQ-W/GCZ60MLSQ-W — это сбалансированный инструмент для контроля микроклимата на больших площадях. Инженерная ставка сделана на простоту конструкции, массивность теплообменных поверхностей и защищенность электрических компонентов. При соблюдении условий монтажа и температурных режимов, агрегат демонстрирует высокую стабильность рабочих параметров. Выбор в пользу данной модели оправдан в сценариях, где приоритетом является высокая холодильная мощность и универсальность размещения при контролируемом бюджете на закупку оборудования.

Логика работы системы защиты, наличие фазового монитора и использование классического цикла сжатия делают Galactic GFZ60MLQ-W надежным узлом в инженерной инфраструктуре здания. Данный документ подтверждает соответствие системы заявленным характеристикам и рекомендует её применение в проектных решениях для магазинов, кафе, залов ожидания и офисов открытого типа.

Подбор оборудования должен сопровождаться расчетом теплового баланса помещения с учетом остекления, ориентации по сторонам света и количества единиц офисной техники. Только комплексный расчет гарантирует эффективную работу сплит-системы без преждевременного износа компрессорного блока. Внутренний модуль GFZ60MLQ-W обеспечивает необходимую мощность воздушного удара для перемешивания слоев воздуха, что делает его предпочтительным перед кассетными или канальными системами в помещениях с высокими потолками.

Качество сборки Galactic на сертифицированных производственных площадках обеспечивает соответствие европейским стандартам безопасности. Система проходит многоступенчатый контроль качества, включая тесты на герметичность под давлением и проверку параметров электробезопасности. Эксплуатация данного оборудования является рациональным шагом для бизнеса, нацеленного на долгосрочную стабильность климатических условий при минимизации рисков внеплановых остановок.

Финальная верификация параметров Galactic GFZ60MLQ-W/GCZ60MLSQ-W подтверждает её готовность к интенсивной эксплуатации в условиях умеренного климата. Высокая ремонтопригодность, наличие запасных частей и стандартизированные протоколы обслуживания делают данную модель одной из наиболее понятных и предсказуемых в сегменте полупромышленных решений.

Принятие решения о покупке Galactic GFZ60MLQ-W должно базироваться на понимании технических лимитов: при температурах ниже -7°C эффективность обогрева резко снижается, и система должна быть переведена в режим ожидания или дополнена альтернативными источниками тепла. В режиме же охлаждения, при соблюдении чистоты конденсатора, система способна бесперебойно работать в самые жаркие периоды года, поддерживая заданные параметры комфорта для посетителей и персонала.

Таким образом, Galactic GFZ60MLQ-W/GCZ60MLSQ-W позиционируется как инженерно-завершенный продукт, обеспечивающий прогнозируемый результат в рамках своего целевого назначения. Прозрачность технических характеристик и отсутствие скрытых конструктивных недостатков позволяют рассматривать этот комплект как надежный элемент системы жизнеобеспечения любого современного коммерческого объекта. Правильный монтаж, выполненный согласно регламентам производителя, является единственным обязательным условием для реализации всего потенциала данной сплит-системы.
