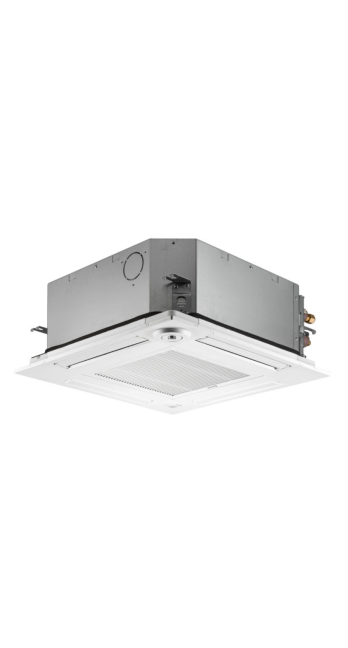

Описание Кондиционер воздуха Mitsubishi Electric SLZ-M35FA

Инженерный анализ и технический профиль системы кондиционирования Mitsubishi Electric SLZ-M35FA

1. Архитектура и назначение системы

Внутренний блок кассетного типа Mitsubishi Electric SLZ-M35FA относится к серии «M» (SLZ-M) и представляет собой климатическое оборудование полупромышленного и бытового класса, разработанное для скрытой интеграции в подвесные потолочные системы. Ключевой инженерной особенностью модели является форм-фактор корпуса, оптимизированный под стандартные ячейки европейских подвесных потолков (типа «Армстронг») размером 600×600 мм. Это решение исключает необходимость подрезки потолочных плит или модификации несущего каркаса T-профиля при монтаже, обеспечивая полную геометрическую совместимость.

Система рассчитана на обслуживание помещений площадью ориентировочно от 25 до 35 квадратных метров, в зависимости от теплопритоков. Номинальная холодопроизводительность составляет 3,5 кВт, теплопроизводительность — 4,0 кВт. Оборудование функционирует в связке с наружными блоками серии SUZ-KA35VA или мульти-сплит системами MXZ на базе хладагента R32. Целевая область применения охватывает офисные пространства, переговорные комнаты, небольшие торговые залы, а также жилые помещения с высокими требованиями к интерьерной эстетике и отсутствию видимых настенных коммуникаций.

Принципиальным отличием данной модели от настенных аналогов является четырехпоточная схема воздухораспределения. Это позволяет размещать блок в геометрическом центре помещения, обеспечивая равномерное температурное поле и исключая образование застойных зон в углах, что часто наблюдается при использовании настенных блоков в комнатах квадратной или сложной формы.

2. Термодинамические характеристики и энергоэффективность

Модель SLZ-M35FA разработана с учетом требований директивы ErP (Energy-related Products) и демонстрирует высокие показатели сезонной энергоэффективности.

• Класс энергоэффективности (Охлаждение): A++. Коэффициент SEER (Seasonal Energy Efficiency Ratio) достигает значения 6,3. Это означает, что за весь сезон охлаждения система генерирует в 6,3 раза больше холода, чем потребляет электроэнергии.

• Класс энергоэффективности (Обогрев): A+. Коэффициент SCOP (Seasonal Coefficient of Performance) составляет 4,3.

• Хладагент R32: Переход на дифторметан (R32) обусловлен инженерной необходимостью повышения эффективности и экологической безопасности. R32 обладает более высокой удельной холодопроизводительностью по сравнению с R410A, что позволяет снизить массовый расход хладагента в контуре и уменьшить диаметры трубопроводов без потерь мощности. Потенциал глобального потепления (GWP) у R32 составляет 675, что в три раза ниже, чем у R410A.

Использование инверторного привода компрессора с векторным управлением позволяет системе плавно регулировать производительность в зависимости от текущей тепловой нагрузки. Это исключает циклические пуски и остановки компрессора, являющиеся основной причиной износа механики и пикового потребления электроэнергии. Технология PAM (Pulse Amplitude Modulation) обеспечивает максимальное приближение тока в цепи питания к синусоидальной форме, повышая коэффициент мощности (Power Factor) до значений, близких к единице (98-99%).

3. Аэродинамика и управление воздушными потоками

Инженерная компоновка блока SLZ-M35FA решает одну из главных проблем кассетных кондиционеров — риск возникновения сквозняков и прямого обдува пользователей холодным воздухом.

Турбовентилятор с профилированными лопастями: В конструкции используется центробежный вентилятор с трехмерным профилем лопастей. Такая геометрия оптимизирует прохождение воздушного потока через теплообменник, снижая аэродинамическое сопротивление и турбулентность. Результатом является стабильный напор воздуха при минимальных оборотах двигателя.

Независимый привод воздушных заслонок: Каждая из четырех воздушных заслонок оснащена индивидуальным сервоприводом. Это дает пользователю или системе автоматики возможность настраивать направление потока для каждой стороны отдельно.

• Сценарий 1: В офисе рабочее место находится непосредственно под одной из сторон блока. Заслонку с этой стороны можно перевести в горизонтальное положение (вдоль потолка), используя эффект Коанда для «прилипания» струи холодного воздуха к потолочной поверхности, в то время как остальные три заслонки будут работать в штатном режиме.

• Сценарий 2: Необходимость быстрого прогрева помещения. Все заслонки направляются вертикально вниз, обеспечивая доставку теплого воздуха в рабочую зону и преодолевая естественную конвекцию.

Дополнительно доступен режим горизонтального потока, при котором воздух распределяется вдоль плоскости потолка, постепенно опускаясь вниз по мере потери скорости и смешивания с комнатным воздухом. Это наиболее комфортный режим для длительного пребывания людей в помещении в режиме охлаждения.

4. Акустические характеристики

Уровень шума является критическим параметром для оборудования, устанавливаемого непосредственно над зонами пребывания людей (рабочие столы, зоны отдыха). Mitsubishi Electric SLZ-M35FA демонстрирует следующие показатели звукового давления (измерено в безэховой камере на расстоянии 1,5 м от блока):

• Низкая скорость вентилятора: 25 дБ(А). Данный уровень находится на пороге слышимости в условиях типичного офисного фона (35-45 дБ(А)) и фактически неразличим днем. В условиях ночной тишины в жилом помещении звук воспринимается как легкий шелест.

• Средняя скорость: 30 дБ(А).

• Высокая скорость: 39 дБ(А).

Снижение шума достигнуто не только за счет аэродинамики крыльчатки, но и благодаря применению бесколлекторного двигателя вентилятора постоянного тока (DC-motor). Отсутствие щеточно-коллекторного узла исключает механическое трение и искрение, а резиновые виброизоляторы в точках крепления мотора предотвращают передачу вибраций на корпус и подвесную систему потолка. Корпус блока также оклеен звукоизоляционным и теплоизоляционным материалом, гасящим резонансные частоты.

5. Система 3D I-SEE Sensor (Опциональная интеграция)

Модель SLZ-M35FA поддерживает установку угловой панели с датчиком 3D I-SEE (опция PAC-SF1ME-E). Это не просто маркетинговая функция, а сложный измерительный комплекс, меняющий логику управления климатом.

Принцип работы: Датчик представляет собой пирометрическую матрицу, которая сканирует пространство помещения, вращаясь на 360 градусов. Система разбивает объем комнаты на температурную сетку, анализируя тепловое излучение от поверхностей (пол, стены, мебель) и объектов.

Функциональные возможности:

1. Определение присутствия людей: Датчик фиксирует тепловые сигнатуры, характерные для человека. Если в помещении никого нет, система автоматически переходит в режим энергосбережения, повышая (при охлаждении) или понижая (при обогреве) целевую температуру на 1-2 градуса. При длительном отсутствии (настраиваемый параметр) блок может полностью отключиться.

2. Определение положения людей: Система локализует зоны нахождения людей и адаптирует направление воздушных потоков. Доступны режимы «Прямой обдув» (для быстрого охлаждения зоны) и «Непрямой обдув» (для комфортного поддержания температуры без сквозняков). Автоматика перекрывает заслонку, направленную в сторону человека, если фиксирует риск дискомфорта.

3. Выравнивание температурного градиента: Сканируя температуру пола, датчик выявляет холодные зоны (например, у окон) и перенаправляет туда поток теплого воздуха в режиме обогрева, обеспечивая равномерный прогрев всего объема.

6. Дренажная система и монтажные параметры

Кассетные блоки требуют принудительного отвода конденсата, так как поддон находится внутри конструкции за подвесным потолком, и обеспечить естественный уклон магистрали часто невозможно.

Встроенный дренажный насос: Блок SLZ-M35FA штатно оснащен дренажной помпой высокой производительности.

• Высота подъема: До 850 мм от уровня нижней плоскости декоративной панели. Это позволяет прокладывать дренажную трассу с уклоном даже при наличии препятствий в межпотолочном пространстве (вентиляционные короба, несущие балки).

• Датчик уровня: Поплавковый механизм контролирует уровень конденсата в поддоне. При превышении аварийного уровня система автоматически отключает компрессор, предотвращая перелив воды и порчу потолка, при этом вентилятор продолжает работать, а насос функционирует в форсированном режиме до устранения угрозы.

Требования к пространству: Высота корпуса блока составляет 245 мм. Для корректного монтажа требуется наличие межпотолочного пространства (расстояние от чернового до чистового потолка) не менее 255-260 мм. Это значение является одним из самых компактных в классе полупромышленных систем. Декоративная панель (SLP-2FA) имеет толщину всего 10 мм, что обеспечивает визуальную интеграцию заподлицо с плоскостью потолка.

7. Фильтрация и обслуживание

Система очистки воздуха в базовой комплектации SLZ-M35FA ориентирована на удаление механических загрязнителей.

• Воздушный фильтр: Сетчатый моющийся фильтр предварительной очистки с длительным сроком службы. Его структура задерживает крупную пыль, шерсть животных и ворс. Конструкция декоративной панели предусматривает легкий доступ к фильтру без использования инструментов — достаточно открыть защелки центральной решетки.

• Индикация загрязнения: Электроника отслеживает время наработки вентилятора и выводит на пульт управления напоминание о необходимости очистки фильтра («Filter Check»). Сброс таймера производится пользователем после обслуживания.

• Возможность модернизации: Предусмотрена возможность установки дополнительного бактерицидного фильтра с ионами серебра (опция MAC-2370FT-E), который подавляет размножение бактерий и плесени внутри блока, что особенно актуально для влажной среды дренажного поддона.

Важным аспектом является возможность подключения приточного воздуховода. В корпусе предусмотрено выбивное отверстие для подачи свежего воздуха (до 20% от номинального расхода). Это позволяет частично решить проблему вентиляции помещения, однако требует установки дополнительного канального вентилятора и фильтра на приточной линии, так как напор встроенного вентилятора кондиционера не рассчитан на преодоление сопротивления длинной сети воздуховодов.

8. Интерфейсы управления и интеграция

Mitsubishi Electric SLZ-M35FA предлагает гибкую архитектуру управления, совместимую как с локальными, так и с централизованными системами.

• Пульты управления (на выбор):

  • PAR-40MAA: Проводной полнофункциональный пульт с подсветкой и русскоязычным интерфейсом. Рекомендуемый вариант для офисов и коммерческих объектов, так как исключает потерю пульта и разрядку батареек. Позволяет настраивать сервисные параметры (ограничение диапазона температур, блокировка кнопок).

  • PAR-SL100A-E: Беспроводной ИК-пульт с подсветкой экрана и недельным таймером. Оснащен функцией управления 3D I-See сенсором.

• Wi-Fi интерфейс (опция MAC-567IF-E): Позволяет подключить кондиционер к облачному сервису MELCloud. Это обеспечивает удаленное управление через смартфон, мониторинг энергопотребления, получение уведомлений об ошибках и интеграцию в сценарии «Умного дома» (Google Home, Amazon Alexa, Apple HomeKit).

• Внешнее управление: На плате внутреннего блока имеется разъем CN32 для подключения сухих контактов. Это позволяет реализовать включение/выключение по сигналу от карты-ключа (в отелях), датчика открытия окна или пожарной сигнализации (принудительная остановка).

Для интеграции в системы диспетчеризации зданий (BMS) поддерживаются протоколы LonWorks, BACnet, Modbus через соответствующие шлюзы Mitsubishi Electric.

9. Технические и эксплуатационные ограничения

Для принятия взвешенного решения о покупке необходимо учитывать ряд ограничений, присущих данной модели:

1. Зависимость от высоты потолка: Эффективная высота установки ограничена значением 3,5 метра. При монтаже на большей высоте скорость воздушного потока у пола будет недостаточной для эффективного обогрева (теплый воздух не будет достигать рабочей зоны). В настройках пульта PAR-40MAA необходимо выбрать соответствующий код высоты потолка для коррекции алгоритма работы вентилятора.

2. Обслуживание дренажа: В отличие от настенных блоков, где дренаж часто виден или выведен на улицу самотеком, засорение помпы или трубки в кассетном блоке происходит скрыто. Рекомендуется проводить профилактическую чистку дренажного поддона и проверку помпы не реже одного раза в год перед началом сезона охлаждения.

3. Требования к монтажу: Для обслуживания блока (доступ к плате управления, вентилятору, помпе) необходим доступ снизу. Декоративная панель является съемной, но при проектировании потолка недопустимо перекрывать зону проекции блока несъемными элементами декора или светильниками.

4. Зимняя эксплуатация: Работа в режиме охлаждения при низких температурах наружного воздуха (серверные) требует установки на наружный блок низкотемпературного комплекта (ветрозащитные панели), если используется модель SUZ-KA. Гарантированный диапазон работы на охлаждение составляет до -10°C (для SUZ-KA35VA).

10. Комплектация и логистика

При заказе оборудования важно понимать структуру поставки, так как Mitsubishi Electric использует модульный принцип. Полный комплект для установки SLZ-M35FA состоит из трех обязательных товарных позиций:

1. Внутренний блок SLZ-M35FA.

2. Декоративная панель SLP-2FA (с приемником ИК-сигнала) или SLP-2FAL (с 3D I-See сенсором, но приемник и датчик часто могут идти отдельными артикулами в зависимости от региона поставки, это требует уточнения у поставщика).

3. Пульт управления (проводной PAR-40MAA или беспроводной комплект PAR-SL100A-E). Наружный блок заказывается отдельно в зависимости от требуемой конфигурации (сплит или мульти-сплит).

11. Заключительная техническая оценка

Mitsubishi Electric SLZ-M35FA представляет собой сбалансированное инженерное решение для помещений с подвесными потолками. Сильной стороной модели является глубокая проработка аэродинамики и логики воздухораспределения, что критично для кассетных систем, склонных создавать дискомфорт при неправильном проектировании. Интеграция в стандартный модуль 600х600 мм и наличие встроенной дренажной помпы упрощают монтаж и проектирование.

Выбор данной модели рационален в случаях, когда приоритетами являются скрытый монтаж, равномерность климатического поля, низкий уровень шума и возможность гибкой интеграции в современные системы управления зданием. Система не является бюджетным решением, однако её стоимость (Total Cost of Ownership) оправдывается высокой энергоэффективностью, надежностью компонентов и сниженными эксплуатационными расходами на дистанции жизненного цикла оборудования (10-15 лет). Это выбор для объектов, где качество микроклимата рассматривается как актив, влияющий на производительность персонала или комфорт клиентов. Отсутствие пусковых токов и низкая реактивная мощность снижают нагрузку на электросеть здания, что также является аргументом для коммерческого сектора.

Продукт полностью соответствует стандартам ЕС по экодизайну и безопасности, обеспечивая прозрачные и предсказуемые эксплуатационные характеристики. Модель M35FA занимает промежуточное положение между младшей версией M25 (2,5 кВт) и старшей M50 (5,0 кВт), являясь «золотой серединой» для типовых офисных кабинетов площадью около 30 квадратных метров, обеспечивая достаточный запас мощности без избыточного энергопотребления и тактования компрессора на минимальных оборотах.
