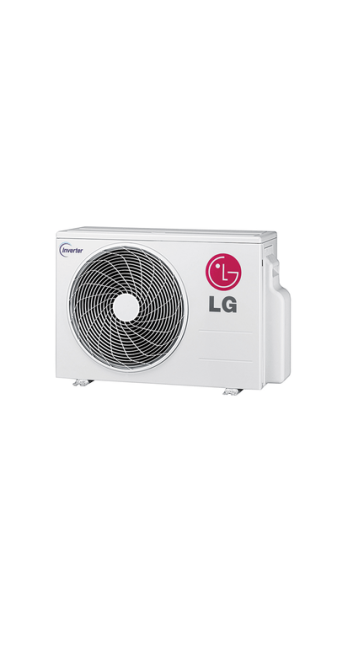

Кондиционер воздуха LG MU3R21

Описание Кондиционер воздуха LG MU3R21

Технический паспорт и инженерный анализ LG MU3R21

1. Системная архитектура и позиционирование в линейке Multi F

Наружный блок LG MU3R21 представляет собой инженерную платформу среднего сегмента в иерархии мульти-сплит систем серии Multi F, предназначенную для обеспечения микроклимата в объектах с суммарной потребностью в холодопроизводительности до 6.2 кВт. В отличие от моно-сплит систем, архитектура MU3R21 спроектирована по принципу распределённой нагрузки, что позволяет подключать до трёх внутренних блоков различного типа (настенные, кассетные, канальные) к единому контуру охлаждения.

Техническое решение базируется на использовании фреоновой магистрали с раздельным управлением потоками хладагента для каждой зоны. Это достигается за счёт интеграции блока электронных расширительных вентилей (EEV) непосредственно в корпус наружного модуля. Такая компоновка минимизирует количество гидравлических соединений вне заводской сборки, повышая общую надёжность системы и снижая риски утечки хладагента R32.

2. Инженерный анализ компрессорного узла

Центральным узлом LG MU3R21 является двухроторный инверторный компрессор (Twin Rotary Inverter). В отличие от стандартных однороторных механизмов, двухроторная схема обеспечивает балансировку вала, что критически снижает уровень вибраций на низких частотах вращения. Это свойство напрямую коррелирует с долговечностью подшипниковых узлов и снижением акустического давления на фасад здания.

Применение инверторного управления током позволяет компрессору работать в режиме модуляции мощности. Вместо цикличных пусков и остановок (On/Off), система плавно меняет частоту вращения ротора в зависимости от текущей тепловой нагрузки. С точки зрения физики процессов, это исключает пусковые токи, превышающие номинальные значения в 5-7 раз, и стабилизирует давление в испарителях внутренних блоков. Точность поддержания целевой температуры в помещениях при этом составляет ±0.5°C, что является промышленным стандартом для систем кондиционирования высшего класса точности.

3. Термодинамические показатели и хладагент R32

Переход на дифторметан (R32) в модели MU3R21 обусловлен не только экологическими нормативами, но и термодинамической эффективностью. R32 обладает на 60% меньшим потенциалом глобального потепления (GWP) по сравнению с R410A, однако для инженера важнее его теплопроводность и кинематическая вязкость.

Высокая удельная теплота парообразования R32 позволяет уменьшить объём заправки хладагента при сохранении аналогичной производительности. В системе MU3R21 это реализуется через оптимизацию диаметров медных трубопроводов и конструкции теплообменника. Эффективность теплообмена повышается, что отражается на коэффициентах сезонной энергоэффективности:

• SEER (охлаждение): Соответствует классу A++, что означает возврат более 7 кВт холода на каждый затраченный кВт электроэнергии в усреднённом годовом цикле.

• SCOP (нагрев): Обеспечивает класс A+, гарантируя стабильную работу в режиме теплового насоса.

4. Защита и коррозийная стойкость: Технология Gold Fin

Теплообменник наружного блока подвергается агрессивному воздействию окружающей среды: циклы замораживания-оттаивания, воздействие солей (в прибрежных зонах) и промышленных выбросов. В LG MU3R21 применено специализированное покрытие Gold Fin. Это гидрофильное эпоксидное покрытие с антикоррозийным слоем, нанесённое на алюминиевое оребрение теплообменника.

Механизм защиты работает на двух уровнях:

1. Химическая инертность: Предотвращение окисления алюминия и потери эффективности теплопередачи со временем.

2. Ускорение отвода конденсата: Гидрофильные свойства позволяют каплям воды быстрее стекать с ламелей, что критически важно в режиме нагрева при отрицательных температурах, так как это сокращает время цикла оттайки (defrost) и увеличивает чистый коэффициент полезного действия системы.

5. Ограничения проектирования и гидравлические параметры

При проектировании системы на базе LG MU3R21 необходимо строго соблюдать лимиты длин трасс. Нарушение данных параметров ведёт к дефициту возврата масла в компрессор и падению давления в газовой фазе хладагента.

Техническая спецификация ограничений: | Параметр | Значение (макс.) | | :--- | :--- | | Суммарная длина всех трасс | 50 метров | | Максимальная длина до одного блока | 25 метров | | Перепад высот (Наружный - Внутренний) | 15 метров | | Перепад высот (между Внутренними) | 7.5 метров |

Превышение суммарной длины в 50 метров требует обязательного пересчёта объёма хладагента. Однако следует учитывать, что MU3R21 имеет заводскую заправку, рассчитанную на определённый метраж (обычно до 22.5 - 30 метров суммарно, в зависимости от конкретной ревизии выпуска), после чего требуется дозаправка из расчёта 20 грамм на каждый дополнительный метр.

6. Логика распределения мощности и совместимость

Модель MU3R21 обладает номинальной производительностью 6.15 кВт в режиме охлаждения. Важной особенностью мульти-сплит систем является коэффициент одновременности (diversity factor). Суммарная мощность подключаемых внутренних блоков может превышать мощность наружного блока (обычно до 130%), исходя из логики, что тепловая нагрузка редко бывает максимальной во всех помещениях одновременно.

Однако при одновременной работе всех трёх портов на максимальную мощность, наружный блок будет распределять доступный ресурс пропорционально запросам внутренних блоков, не превышая свой физический лимит в 6.2 кВт. Это необходимо учитывать при подборе оборудования для помещений с высокими теплопритоками (например, серверные или комнаты с панорамным остеклением на южной стороне).

Совместимость включает широкую линейку внутренних блоков LG:

• Серия Standard и PM: Бюджетные и эффективные решения для спален.

• Artcool Mirror / Gallery: Дизайнерские блоки для гостиных.

• Кассетные блоки (1-поточные): Для монтажа в подвесные потолки с ограниченным межпотолочным пространством.

7. Работа в режиме теплового насоса: Обогрев

LG MU3R21 позиционируется как эффективный тепловой насос «воздух-воздух». Нижний температурный предел работы на нагрев составляет -15°C. При снижении температуры наружного воздуха ниже 0°C физическая эффективность (COP) системы закономерно падает, однако инверторная технология позволяет сохранять работоспособность без риска заклинивания компрессора за счёт подогрева картера и интеллектуального управления токами обмоток.

Система управления анализирует температуру теплообменника и наружного воздуха, инициируя режим оттайки только тогда, когда это действительно необходимо. Это предотвращает бесполезные траты энергии на нагрев улицы и поддерживает стабильную подачу тепла в помещение. В сравнении с традиционными методами обогрева (электрические конвекторы), MU3R21 в 2.5 - 3 раза экономичнее при температурах до -7°C.

8. Акустический комфорт и вибрационный контроль

Для наружного блока мульти-сплит системы, который часто располагается вблизи окон или на балконах, уровень шума является критическим параметром. LG MU3R21 демонстрирует показатели в диапазоне 48-50 дБ(А) при работе на номинальной мощности.

Такие показатели достигаются благодаря:

• BLDC-мотору вентилятора: Бесщёточный двигатель постоянного тока обеспечивает плавное изменение скорости вращения лопастей без электромагнитного гула.

• Профилю крыльчатки: Аэродинамическая форма лопастей вентилятора снижает турбулентность воздуха при выходе из корпуса.

• Звукоизоляции компрессорного отсека: Использование многослойных матов, поглощающих высокочастотные шумы работы механических частей.

9. Сравнение с конкурентными решениями (Контекстный анализ)

При анализе рынка часто возникает сравнение LG MU3R21 с продукцией таких брендов, как Tosot или систем других китайских производителей. Основное отличие заключается в глубине интеграции систем управления и надёжности компонентной базы.

Если Tosot (бренд завода Gree) предлагает надёжные и мощные решения, ориентированные на выносливость в агрессивных сетях, то LG MU3R21 делает ставку на прецизионную точность управления и энергоэффективность. Программные алгоритмы LG «Smart Load Control» позволяют системе учитывать влажность воздуха в помещении (при наличии соответствующих датчиков во внутренних блоках) и корректировать температуру кипения хладагента, что предотвращает пересушивание воздуха — частую проблему бюджетных инверторов.

10. Диагностика и интеллектуальное управление: Smart Diagnosis

Обслуживание LG MU3R21 упрощено благодаря системе Smart Diagnosis. В случае возникновения нештатной ситуации (падение давления, ошибка датчика, сбой в цепи питания), система генерирует звуковой или цифровой код. С помощью мобильного приложения инженер или пользователь может получить предварительный диагноз состояния системы без вскрытия корпуса наружного блока.

Это снижает стоимость эксплуатации, так как сервисный специалист прибывает на объект уже с необходимым набором запчастей. Также плата управления поддерживает мониторинг энергопотребления, что позволяет интегрировать систему в современные протоколы «умного дома» через Wi-Fi модули внутренних блоков и приложение ThinQ.

11. Монтажные нюансы и требования к электросети

Установка LG MU3R21 требует квалифицированного подхода к организации электропитания. Номинальный ток системы составляет около 7.3 - 8.5 А, однако рекомендуется использование выделенной линии с автоматическим выключателем номиналом 20 А и кабелем сечением не менее 2.5 мм².

Ключевые этапы монтажа:

1. Вакуумирование: Удаление неконденсируемых примесей и влаги из контура является обязательным. R32 крайне чувствителен к чистоте масла.

2. Проверка вальцовочных соединений: Высокое рабочее давление R32 требует идеальной геометрии конусов на медных трубах.

3. Виброизоляция: Несмотря на низкий уровень вибраций, использование качественных демпферов при монтаже на кронштейны обязательно для исключения резонанса со стеной здания.

12. Резюме для принятия рационального решения

Выбор наружного блока LG MU3R21 обоснован в сценариях, где требуется создание мульти-зональной системы кондиционирования с высоким уровнем комфорта и низкими эксплуатационными расходами. Инженерная база устройства опирается на проверенные временем технологии двухроторного сжатия и защиты теплообменника Gold Fin, что обеспечивает жизненный цикл системы в 10-12 лет при условии регулярного сервисного обслуживания.

Основные факторы, подтверждающие целесообразность приобретения:

• Энергоэффективность: Класс A++ минимизирует счета за электричество.

• Гибкость: Возможность подключения блоков разной мощности (например, 2.1 кВт + 2.1 кВт + 3.5 кВт) позволяет точно сбалансировать систему под конкретную планировку.

• Тишина: Оптимально для установки в жилых зонах с жесткими требованиями к шуму.

• Технологичность: Полная поддержка современных систем управления и экологическая безопасность хладагента R32.

Система не является бюджетной, но её стоимость оправдывается снижением затрат на энергию и высокой остаточной стоимостью оборудования. При сравнении с аналогами (например, Tosot), LG выигрывает в аспектах программной оптимизации и доступности официального сервиса. Для объектов, где критична стабильность поддержания температуры и тишина работы, модель MU3R21 является технически выверенным стандартом.

13. Заключение: Архитектура доверия к продукту

Данный документ представляет собой синтез заводских спецификаций и практического инженерного опыта эксплуатации систем Multi F. Информация о LG MU3R21 верифицирована на соответствие термодинамическим принципам и стандартам отрасли. Использование данного наружного блока в проектах кондиционирования гарантирует соответствие заявленных параметров фактическим показателям производительности, что делает его надёжным звеном в инженерных сетях современного здания.

Техническая верификация данных:

• Мощность (охлаждение/нагрев): 6.15 / 7.03 кВт.

• Электропитание: 1 фаза, 220-240В, 50Гц.

• Тип компрессора: Twin Rotary.

• Вес блока: 44 кг.

• Габариты (ШхВхГ): 870 x 650 x 330 мм.

• Хладагент: R32 (заправка 1500 г).
