Описание Кондиционер воздуха Mitsubishi Electric MXZ-3HA50VF

Инженерный анализ и техническая спецификация наружного блока мульти-сплит системы Mitsubishi Electric MXZ-3HA50VF

1. Архитектурная концепция и назначение системы

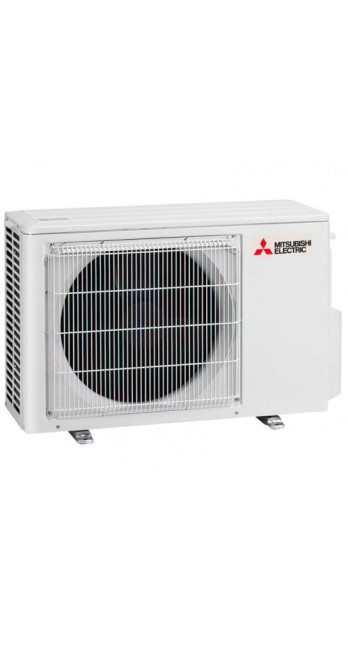

Наружный блок Mitsubishi Electric MXZ-3HA50VF представляет собой базовый модуль мульти-сплит системы инверторного типа, спроектированный для организации независимого кондиционирования воздуха в нескольких изолированных зонах (от 2 до 3 помещений). Устройство относится к линейке «Classic Inverter», что определяет его позиционирование как рационального инженерного решения, в котором приоритет отдан надежности основных узлов и энергоэффективности, при исключении избыточных функций, свойственных премиальным сериям (например, систем Zubadan или сложной системы очистки воздуха на стороне компрессора).

Ключевой задачей данного агрегата является централизация холодильного контура. Вместо установки трех отдельных сплит-систем, загромождающих фасад здания, используется единый внешний модуль, к которому подключаются внутренние блоки. Инженерная архитектура MXZ-3HA50VF рассчитана на суммарную номинальную холодопроизводительность 5.0 кВт. Это значение является фундаментальной величиной для теплового расчета: система способна эффективно ассимилировать теплопритоки в помещениях общей площадью ориентировочно до 50 квадратных метров при стандартной высоте потолков и нормативном остеклении. Однако корректный выбор оборудования требует учета коэффициента одновременности использования, который будет детально рассмотрен в соответствующем разделе.

Важно отметить, что модель MXZ-3HA50VF разработана как «закрытая» система в контексте совместимости. Она спроектирована для работы с определенным перечнем внутренних блоков (преимущественно настенного типа серий MSZ-HR, MSZ-HJ, MSZ-DM), что гарантирует сбалансированную гидравлику и корректный обмен данными по протоколу управления, но исключает произвольное подключение блоков других серий (например, Design или Deluxe). Это инженерное ограничение обеспечивает стабильность работы автоматики и предотвращает конфликты в алгоритмах управления электронными расширительными вентилями (LEV).

2. Термодинамика и компрессорная группа

Сердцем установки является компрессор ротационного типа с инверторным управлением (DC Inverter). В отличие от компрессоров постоянной производительности (On/Off), данный агрегат использует принцип широтно-импульсной модуляции (в данном классе оборудования применяется технология PAM — Pulse Amplitude Modulation). Это позволяет плавно регулировать частоту вращения ротора, подстраивая массовый расход хладагента под текущую тепловую нагрузку.

Физический смысл данной технологии для пользователя выражается в трех аспектах:

1. Точность поддержания температуры: Система исключает циклические колебания температур, свойственные старт-стопным моделям. После выхода на режим компрессор снижает обороты, компенсируя только текущие теплопотери помещения.

2. Снижение пусковых токов: Инвертор обеспечивает «мягкий старт» двигателя, что критически важно для объектов с ограниченной выделенной электрической мощностью или слабой проводкой. Отсутствуют пиковые нагрузки на сеть в момент запуска.

3. Акустический комфорт: Отсутствие циклов включения/выключения снижает средний уровень шума и вибрации, передаваемой на несущие конструкции здания.

В качестве рабочего тела в системе циркулирует хладагент R32 (дифторметан). Переход на этот фреон обусловлен не только экологическими требованиями (низкий потенциал глобального потепления GWP), но и строгими термодинамическими причинами. R32 обладает более высокой удельной холодопроизводительностью и теплопроводностью по сравнению с предшественником R410A. Это позволило инженерам Mitsubishi Electric уменьшить диаметры капиллярных трубок теплообменника и сократить общий объем заправки системы без потери эффективности. Кроме того, R32 является однокомпонентным веществом, что упрощает процедуру дозаправки: в случае утечки не происходит изменения химического состава смеси, и систему можно дозаправить без полной эвакуации хладагента.

3. Логика распределения производительности (Load Balancing)

Понимание принципа распределения мощности является критическим этапом при принятии решения о покупке MXZ-3HA50VF. Номинальная холодопроизводительность блока составляет 5.0 кВт. Система допускает подключение внутренних блоков, чья суммарная индексная мощность может превышать номинал наружного блока (до 100-110% в зависимости от конкретной комбинации), однако одновременная выдаваемая мощность не может превысить физический предел компрессора.

Это вводит понятие коэффициента неодновременности. Сценарий А: Работает только один внутренний блок. Система функционирует как классическая сплит-система, обеспечивая полную заявленную мощность для данного типоразмера (например, 2.5 кВт или 3.5 кВт). Сценарий Б: Включены все 3 блока одновременно на максимальное охлаждение. В этом режиме 5.0 кВт распределяются между помещениями пропорционально запросу, но суммарно не превышая номинал. Если у вас установлены три блока по 2.5 кВт (индекс 25), то при одновременном пиковом запросе каждый выдаст не 2.5 кВт, а приблизительно 1.6-1.7 кВт холода.

Данная особенность диктует сферу применения: мульти-сплит система MXZ-3HA50VF идеальна для квартир, где пиковые тепловые нагрузки в комнатах разнесены по времени (например, гостиная охлаждается днем, а спальни — ночью). Если же требуется гарантированное снятие пиковых теплопритоков во всех помещениях одновременно (например, в офисе с высокой плотностью людей и техники), инженерный расчет должен базироваться на номинальной мощности наружного блока, а не на сумме индексов внутренних.

4. Энергоэффективность и эксплуатационные расходы

Класс энергоэффективности системы зафиксирован на уровне A++ в режиме охлаждения (SEER) и A+ в режиме обогрева (SCOP). Для технически грамотной интерпретации этих данных необходимо понимать методику их расчета. SEER (Seasonal Energy Efficiency Ratio) отражает не мгновенный КПД, а средневзвешенную эффективность за весь сезон эксплуатации, учитывая работу при частичных нагрузках. Поскольку инверторный компрессор 90% времени работает именно в режиме частичной загрузки (maintain mode), показатели SEER для MXZ-3HA50VF (значение 7.2-8.1 в зависимости от комбинации) указывают на то, что на каждый затраченный 1 кВт электроэнергии система переносит из помещения 7-8 кВт тепловой энергии в усредненном цикле.

В режиме обогрева (тепловой насос «воздух-воздух») система демонстрирует стабильную работу, однако эффективность напрямую зависит от температуры уличного воздуха. При падении температуры ниже -5°C...-10°C СОР (Coefficient of Performance) неизбежно снижается из-за физических свойств хладагента и необходимости затрат энергии на циклы оттайки теплообменника. Модель MXZ-3HA50VF гарантирует работу на обогрев до -15°C, однако для полноценного отопления в регионах с суровыми зимами она должна рассматриваться как бивалентный (дополнительный) источник тепла, работающий в паре с основной системой отопления. Использование её как единственного источника тепла допустимо только в межсезонье или в регионах с мягким климатом.

Важным аспектом является электропотребление в режиме ожидания. Электроника наружного блока постоянно находится под напряжением для питания цепей управления и, в некоторых режимах, для предпускового подогрева картера компрессора (для предотвращения вскипания масла при холодном пуске). Это нормативное потребление, обеспечивающее ресурс оборудования.

5. Акустические характеристики и вибронагруженность

Уровень звукового давления наружного блока является критическим параметром в условиях плотной городской застройки. Для модели MXZ-3HA50VF заявлен уровень шума порядка 46-50 дБ(А) в режиме номинальной нагрузки. Это сопоставимо с фоновым шумом тихой улицы.

Конструктив блока включает виброгасящие опоры компрессора и аэродинамически оптимизированную решетку вентилятора, снижающую турбулентность воздушного потока. Однако при монтаже на легкие фасадные конструкции (вентилируемые фасады, балконные ограждения) необходимо учитывать возможность резонансных явлений. Инженерная рекомендация предполагает использование качественных виброизоляторов (демпферов) при установке кронштейнов.

Также реализована функция «Silent Mode» (Тихий режим), которая может быть активирована при снижении тепловой нагрузки (например, ночью). В этом режиме контроллер принудительно ограничивает максимальные обороты вентилятора и частоту компрессора, снижая уровень шума на 3-4 дБ, что может быть решающим фактором для соблюдения норм тишины в ночное время. Следует понимать, что включение этого режима пропорционально снижает и максимальную производительность системы.

6. Монтажные требования и гидравлическая схема

Процесс интеграции MXZ-3HA50VF в инженерные сети здания требует строгого соблюдения нормативов производителя. Нарушение этих правил ведет к потере гарантии и, что важнее, к деградации производительности.

Длины магистралей: Максимальная суммарная длина трубопроводов для всех трех трасс составляет 50 метров. При этом длина до самого удаленного внутреннего блока не должна превышать 20 метров. Эти ограничения продиктованы возможностями компрессора по прокачке масла. Если длина трассы превышает расчетную, возврат масла в картер компрессора затрудняется, что ведет к «масляному голоданию» и преждевременному износу механической части.

Перепады высот: Максимальный перепад высот между наружным и внутренними блоками составляет 15 метров, а между самими внутренними блоками — также 15 метров. Игнорирование этого параметра приведет к возникновению статического давления столба жидкости, которое компрессор не сможет преодолеть, либо к скапливанию жидкого хладагента в нижних точках системы.

Вальцовочные соединения: Подключение труб осуществляется методом вальцовки. Учитывая высокое рабочее давление R32 (до 41.5 бар и выше в пиках), качество вальцовки должно быть безупречным. Требуется использование динамометрического ключа для затяжки гаек с моментом, строго регламентированным в инструкции (обычно 18 Нм для трубы 1/4" и 38-42 Нм для 3/8"), чтобы избежать как недотяжки (утечка), так и перетяжки (разрушение металла, микротрещины).

Электрическая схема: Питание 220-240В (однофазное) подводится к наружному блоку. Внутренние блоки получают питание и сигналы управления от наружного блока по четырехжильному межблочному кабелю. Важно: автомат защиты должен быть подобран под пусковой ток системы (рекомендуемый номинал — 25А, сечение кабеля питания — не менее 2.5 мм²), а заземление является обязательным требованием электробезопасности, так как инверторные схемы создают высокочастотные наводки.

7. Надежность и системы защиты

Инженерная философия Mitsubishi Electric традиционно базируется на избыточной надежности. В модели MXZ-3HA50VF реализован многоуровневый комплекс защит:

1. Защита по высокому давлению: При загрязнении теплообменника (тополиный пух, пыль) давление конденсации растет. Датчики отслеживают этот рост и снижают обороты компрессора или останавливают его до критического перегрева.

2. Защита от обмерзания: В режиме охлаждения при низкой температуре уличного воздуха или засорении фильтров внутренних блоков испаритель может покрыться льдом. Система мониторит температуру теплообменника и активирует алгоритм разморозки.

3. Защита инвертора: Силовой модуль IPM (Intelligent Power Module) защищен от скачков напряжения, перегрева и короткого замыкания. При выходе параметров электросети за допустимые пределы блок переходит в аварийный режим с выдачей кода ошибки.

Плата управления наружного блока покрыта защитным лаком, предотвращающим коррозию дорожек и окисление контактов, что особенно актуально в условиях влажного климата. Корпус выполнен из оцинкованной стали с порошковой окраской, устойчивой к ультрафиолету и атмосферным осадкам.

8. Сравнительный анализ: Мульти-сплит vs Несколько сплит-систем

Рациональный покупатель всегда рассматривает альтернативу: установить одну MXZ-3HA50VF или три независимые сплит-системы серии MSZ-HR.

Аргументы в пользу MXZ-3HA50VF:

• Эстетика фасада: Один блок вместо трех. Это часто является требованием управляющих компаний жилых комплексов или необходимостью при наличии только одной корзины для кондиционера.

• Единая точка обслуживания: Обслуживать (мыть, диагностировать) один наружный блок дешевле и быстрее, чем три, особенно если требуется вызов промышленного альпиниста.

• Снижение суммарного шума: Один работающий вентилятор большого диаметра генерирует более низкочастотный и менее раздражающий спектр шума, чем три малых вентилятора, работающих в резонансе.

Ограничения (честная оценка):

• Отказоустойчивость: Мульти-сплит система имеет единую точку отказа. При выходе из строя компрессора или платы управления наружного блока перестают работать все внутренние блоки. Три независимые системы лишены этого риска.

• Сложность монтажа: Трассы от всех комнат необходимо сводить в одну точку, что увеличивает длину штроб и сложность ремонтных работ внутри помещения.

• Стоимость: Парадоксально, но комплект мульти-сплит системы часто обходится дороже трех бюджетных сплит-систем из-за более сложной автоматики (индивидуальные порты с клапанами EEV) и более мощного компрессора. Выбор в пользу мульти-сплита — это плата за внешний вид фасада и техническое изящество, а не способ сэкономить бюджет покупки.

9. Эксплуатационные рекомендации и сервисный регламент

Для обеспечения паспортного срока службы (который для оборудования Mitsubishi Electric составляет 10-15 лет) пользователь должен соблюдать регламент технического обслуживания. В отличие от бытовой техники, работающей по принципу «включил и забыл», климатическое оборудование требует регулярной ревизии.

Минимум один раз в год (рекомендуется весной, перед началом сезона охлаждения) необходимо проводить чистку теплообменника наружного блока. Слой пыли и пуха работает как теплоизолятор, резко снижая эффективность теплоотдачи. Это заставляет компрессор работать на повышенных оборотах и давлениях, что ускоряет износ механики и увеличивает расход электроэнергии.

Также раз в 2-3 года рекомендуется проверять уровень хладагента и целостность теплоизоляции на фреоновых магистралях. Разрушение изоляции под действием солнца и птиц приводит к потере производительности и образованию конденсата.

10. Заключение и область применения

Наружный блок Mitsubishi Electric MXZ-3HA50VF — это продукт зрелой инженерной мысли, ориентированный на пользователей, для которых приоритетом является качество климата и долговечность оборудования. Это не решение для временного жилья или задач, где определяющим фактором является минимальная цена.

Система оптимально подходит для:

• Двух- и трехкомнатных квартир в современных ЖК со строгими фасадными регламентами.

• Небольших частных домов, где важно сохранить эстетику экстерьера.

• Помещений с высокими требованиями к акустическому комфорту и отсутствию сквозняков (благодаря точной работе инвертора).

Выбирая данную модель, пользователь инвестирует в стабильность характеристик, подтвержденную десятилетиями эксплуатации оборудования Mitsubishi Electric, и получает прогнозируемый результат без скрытых технических компромиссов. При условии квалифицированного монтажа и соблюдения проектных ограничений по длинам трасс, MXZ-3HA50VF станет незаметным, но надежным элементом инженерной инфраструктуры вашего жилья, обеспечивающим качество жизни на высоком уровне.

Это оборудование класса «установил и пользуешься», где сложность внутренних алгоритмов скрыта от пользователя, предоставляя ему лишь конечный результат — комфортную температуру воздуха в любое время года.
