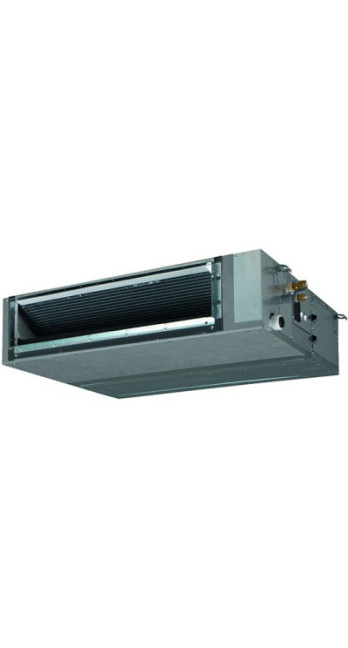

Описание Кондиционер воздуха Daikin FBA60A9

Инженерный анализ и техническая спецификация среднего напорного канального блока Daikin FBA60A9

1. Системное позиционирование и архитектура модели

Канальный внутренний блок Daikin FBA60A9 представляет собой высокотехнологичный компонент климатических систем серии SkyAir, спроектированный для скрытого монтажа в запотолочном пространстве. С инженерной точки зрения, данная модель является решением среднего статического давления, занимающим промежуточную нишу между ультратонкими низконапорными блоками и мощными промышленными установками. Основная конструктивная особенность FBA60A9 заключается в достижении баланса между компактностью габаритов и способностью преодолевать значительное аэродинамическое сопротивление вентиляционной сети. При высоте корпуса всего 245 мм, прибор способен обеспечивать внешнее статическое давление до 150 Па, что делает его оптимальным для объектов со сложной конфигурацией воздуховодов, где пространство для монтажа строго ограничено.

Использование двигателя постоянного тока (DC) в приводе вентилятора позволяет реализовать алгоритмы прецизионного управления расходом воздуха. В отличие от систем с фиксированными скоростями, архитектура FBA60A9 поддерживает динамическую адаптацию к изменениям сопротивления фильтров или конфигурации заслонок. Это предотвращает возникновение зон термического дискомфорта и минимизирует риск обмерзания теплообменника при некорректном расчете сечения воздуховодов на этапе проектирования.

2. Термодинамические показатели и работа на хладагенте R-32

Модель FBA60A9 полностью оптимизирована для работы с дифторметаном (R-32). Переход на данный хладагент обусловлен не только экологическими требованиями (снижение потенциала глобального потепления GWP на 68% по сравнению с R-410A), но и термодинамической эффективностью. R-32 обладает более высокой теплопроводностью и меньшей вязкостью, что позволяет уменьшить заправку хладагента и диаметры соединительных трубопроводов без потери холодопроизводительности.

Инженерные испытания показывают, что использование R-32 в связке с инверторным управлением наружных блоков серий Alpha и Advance обеспечивает сезонную энергоэффективность класса A++. Коэффициенты SEER (сезонный коэффициент энергоэффективности при охлаждении) и SCOP (при нагреве) для данной модели подтверждают её способность эффективно функционировать в режиме частичной нагрузки, который составляет более 90% общего времени эксплуатации системы. Теплообменник внутреннего блока имеет развитую поверхность теплообмена с оптимизированным профилем оребрения, что способствует интенсификации процессов конденсации и испарения при минимальных перепадах давления в холодильном контуре.

3. Технология автоматической настройки статического давления (ESP)

Одной из ключевых инноваций в Daikin FBA60A9 является функция автоматической настройки номинального расхода воздуха. В процессе пусконаладочных работ система способна самостоятельно измерять фактическое сопротивление подключенной сети воздуховодов. При активации данного режима вентилятор последовательно проходит через ряд рабочих точек, фиксируя потребляемую мощность и частоту вращения. На основе полученных данных контроллер выстраивает рабочую кривую, соответствующую конкретной инсталляции.

Это технологическое решение решает три критические задачи:

1. Компенсация погрешностей проектирования: Если фактическое сопротивление решеток и каналов отличается от расчетного, блок автоматически корректирует обороты двигателя для поддержания целевого объема подачи воздуха.

2. Энергосбережение: Вентилятор потребляет ровно столько энергии, сколько необходимо для преодоления текущего сопротивления, исключая избыточную работу.

3. Акустический комфорт: Отсутствие избыточного давления в каналах снижает турбулентность и уровень шума на выходе из диффузоров.

4. Габаритные характеристики и монтажные сценарии

Конструктив FBA60A9 ориентирован на минимизацию объема строительных работ. Ширина блока составляет 1000 мм, глубина — 800 мм, а высота — 245 мм. Такие параметры позволяют интегрировать устройство в стандартные ячейки подвесных потолков или узкие ниши. Важным аспектом является возможность изменения направления забора воздуха. По умолчанию забор осуществляется с тыльной стороны, однако конструкцией предусмотрена возможность перестановки нижней панели для организации забора воздуха снизу. Это расширяет возможности компоновки в условиях ограниченного пространства за фальш-стенами или в специальных шкафах.

Встроенный дренажный насос входит в стандартную комплектацию. Он обеспечивает подъем конденсата на высоту до 625 мм относительно уровня поддона. Это упрощает прокладку дренажных трасс, позволяя обходить препятствия в виде несущих балок или инженерных коммуникаций без необходимости создания значительного уклона труб по всей длине трассы.

5. Акустические параметры и фильтрация

Средненапорные блоки традиционно считаются более шумными, чем настенные, однако в FBA60A9 реализован комплекс мер по снижению звуковой мощности. Специальная форма лопастей вентилятора и применение звукоизоляционных материалов во внутренней обшивке корпуса позволяют достичь уровня звукового давления в 25 дБА на низкой скорости. Это критически важный показатель для установки в спальнях, гостиничных номерах и офисах с открытой планировкой.

Система фильтрации может быть дополнена опциональным самоочищающимся фильтром или фильтром с ионами серебра для уничтожения бактерий и аллергенов. Стандартный воздушный фильтр предназначен для задержания крупных частиц пыли и защиты теплообменника. Учитывая канальный тип установки, рекомендуется предусматривать сервисные люки достаточного размера для обеспечения доступа к фильтрам и клеммным коробкам.

6. Управление и интеграция в интеллектуальные системы

Управление Daikin FBA60A9 осуществляется через широкий спектр интерфейсов. Базовым вариантом является проводной пульт Madoka (BRC1H), который позволяет настраивать не только температуру, но и расписание, а также отслеживать энергопотребление. Внутренняя логика блока поддерживает протокол DIII-net, что обеспечивает бесшовную интеграцию в централизованные системы управления зданием (BMS) через шлюзы Modbus, BACnet или LonWorks.

Для бытового сегмента актуально использование онлайн-контроллера Daikin Residential Controller. Модуль Wi-Fi позволяет управлять параметрами микроклимата через мобильное приложение, интегрировать кондиционер в системы «умного дома» и настраивать сценарии работы на основе геолокации или внешних погодных данных. Важно отметить наличие «сухого контакта» в стандартной схеме подключения, что позволяет реализовать принудительное отключение блока при срабатывании пожарной сигнализации или размыкании карточного считывателя в отеле.

7. Эксплуатационные ограничения и рекомендации по проектированию

Несмотря на универсальность, применение FBA60A9 требует соблюдения ряда инженерных условий:

• Диапазон статического давления: Использование блока в сетях с сопротивлением менее 30 Па может привести к избыточному расходу воздуха и увеличению шума, тогда как превышение порога в 150 Па повлечет за собой резкое снижение эффективности и риск перегрева двигателя.

• Сервисное пространство: Минимальный зазор между корпусом и перекрытием должен составлять не менее 10-20 мм для исключения передачи вибраций. Со стороны сервисного люка необходимо обеспечить свободное пространство не менее 600х600 мм.

• Теплоизоляция воздуховодов: При работе в режиме охлаждения температура подаваемого воздуха может опускаться до 10-12°C. Недостаточная изоляция каналов неизбежно приведет к образованию конденсата на их внешней поверхности и повреждению отделки потолков.

8. Техническое резюме для принятия решения

Выбор Daikin FBA60A9 является рациональным шагом при проектировании климатических систем для объектов площадью до 60-70 квадратных метров на один блок (в зависимости от тепловой нагрузки). Данная модель сочетает в себе надежность промышленного оборудования Daikin с гибкостью настройки, характерной для премиального сегмента. Высокий коэффициент сезонной эффективности, низкий профиль корпуса и интеллектуальные функции самонастройки делают этот блок одним из наиболее сбалансированных решений в классе средненапорных канальных систем.

Интеграция данной модели позволяет создать скрытую, эстетически нейтральную систему кондиционирования, которая обеспечивает равномерное распределение воздуха без прямых сквозняков, что является приоритетным требованием для жилых и коммерческих интерьеров высокого класса.

9. Сравнение с альтернативными конфигурациями

В рамках серии FBA существуют модификации различной мощности, однако модель 60A9 выделяется своей способностью эффективно работать в связке с наружными блоками как на 220В, так и на 380В (при использовании соответствующего наружного агрегата). По сравнению с кассетными блоками, канальный FBA60A9 обеспечивает большую свободу в расположении воздухораспределительных устройств, позволяя подавать воздух в несколько зон одновременно через систему ответвлений.

При сравнении с бюджетными аналогами других производителей, Daikin FBA60A9 демонстрирует превосходство в точности поддержания температуры. Использование технологии VRT (Variable Refrigerant Temperature) позволяет системе динамически изменять температуру кипения хладагента в зависимости от разницы между целевой и фактической температурой в помещении. Это исключает подачу избыточно холодного воздуха в режиме поддержания параметров, что значительно повышает уровень комфорта.

10. Процедура обслуживания и долговечность

Ресурс работы компонентов FBA60A9 рассчитан на 10-15 лет при условии регулярного сервисного обслуживания. Конструкция блока предусматривает легкий доступ к дренажному поддону для его чистки и дезинфекции. Плата управления защищена от скачков напряжения, а алгоритмы самодиагностики позволяют быстро локализовать неисправность по кодам ошибок, отображаемым на пульте управления.

Особое внимание стоит уделить чистоте теплообменника. Благодаря гидрофильному покрытию ребер, конденсат быстро стекает в поддон, увлекая за собой частицы пыли, что предотвращает развитие плесени. Тем не менее, в условиях высокой запыленности рекомендуется использование фильтров более высокого класса очистки (EU5/EU7), которые могут быть установлены в секции фильтрации воздуховода.

11. Заключение инженера

Daikin FBA60A9 — это не просто кондиционер, а прецизионный инструмент управления микроклиматом. Его инсталляция оправдана там, где во главу угла ставятся незаметность системы, акустический комфорт и минимальные эксплуатационные расходы. Обладая полным набором современных защитных и регулирующих функций, этот блок минимизирует риски, связанные с человеческим фактором при монтаже и эксплуатации, обеспечивая стабильные параметры воздушной среды в течение всего срока службы.
