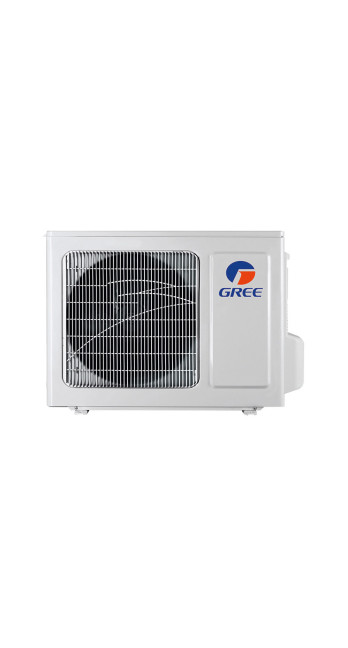

Кондиционер воздуха Gree GWHD(24)NK6OO 3 port

Описание Кондиционер воздуха Gree GWHD(24)NK6OO 3 port

Инженерный анализ мульти-сплит системы Gree GWHD(24)NK6OO (серия Free Match)

Проектирование систем кондиционирования для многозонных объектов требует перехода от бытового восприятия прибора к анализу его термодинамических и электротехнических параметров. Наружный блок Gree GWHD(24)NK6OO представляет собой базовый узел мульти-сплит системы, рассчитанный на подключение до трёх внутренних блоков различного типа (настенных, кассетных, канальных или консольных). Данный агрегат функционирует на платформе Free Match, что подразумевает независимое управление каждым контуром при общем цикле обмена хладагента.

Архитектура компрессорного узла и технология G10 Inverter

Центральным элементом системы является ротационный компрессор, работающий под управлением микропроцессорной логики G10. Основное отличие этой технологии заключается в способности ротора поддерживать стабильную частоту вращения в диапазоне от 1 Гц до предельных значений, определяемых текущей тепловой нагрузкой. С точки зрения системной инженерии, работа на сверхнизких частотах (1 Гц) позволяет исключить циклы «старт-стоп», которые являются основным фактором износа механических частей и источником пусковых токов в электросети.

Инверторный преобразователь осуществляет двойное преобразование тока, обеспечивая чистую синусоиду питания обмоток двигателя. Это критически важно для объектов с нестабильным напряжением. Алгоритм управления адаптирует крутящий момент компрессора, минимизируя вибрации, что подтверждается низким уровнем звукового давления наружного блока. В модели GWHD(24)NK6OO применены демпфирующие опоры и оптимизированная геометрия лопастей вентилятора, что снижает турбулентность выходящего воздушного потока.

Термодинамические показатели и хладагент R32

Переход на дифторметан (R32) в архитектуре Gree GWHD(24)NK6OO обусловлен не только экологическими стандартами (ПГП 675 против 2088 у R410A), но и физико-химическими преимуществами. Хладагент R32 обладает более низкой вязкостью и повышенной теплопроводностью. Это позволяет системе достигать целевых температурных показателей при меньшем объёме заправки.

Коэффициент сезонной энергоэффективности (SEER) данной модели соответствует классу A++, что в числовом выражении достигает значений выше 6.1. В режиме обогрева коэффициент SCOP превышает 4.0. Эти данные свидетельствуют о том, что на каждый затраченный киловатт электроэнергии система способна транспортировать более 4 кВт тепловой энергии из внешней среды внутрь помещения. Такие показатели достижимы благодаря увеличенной площади теплообмена конденсатора и использованию трубок с внутренней насечкой (Inner Groove Copper), турбулизирующей поток хладагента для повышения интенсивности теплоотдачи.

Логика распределения мощности и портовая структура

Модель оснащена тремя независимыми портами для подключения фреоновых магистралей. Номинальная холодопроизводительность агрегата составляет 7.1 кВт (24000 BTU/h). Однако архитектура мульти-сплит систем Gree допускает превышение суммарной мощности внутренних блоков над мощностью наружного (так называемый коэффициент неодновременности или диверсити-фактор).

При подключении трёх блоков, суммарная мощность которых превышает 7.1 кВт, интеллектуальная система распределения (Electronic Expansion Valve — EEV) динамически регулирует подачу хладагента в каждый контур. Если во всех помещениях одновременно активирован режим максимального охлаждения, система пропорционально снизит производительность каждого порта. В ситуации, когда активно только одно помещение, вся мощность компрессора (с учётом ограничений по минимальному расходу) может быть направлена на удовлетворение запроса данного контура. Это обеспечивает гибкость эксплуатации в условиях переменной инсоляции помещений в течение светового дня.

Гидравлические ограничения и проектные допуски

Надёжность мульти-сплит системы напрямую зависит от соблюдения гидравлических параметров трассы. Для Gree GWHD(24)NK6OO установлены следующие критические лимиты:

1. Максимальная общая длина трассы: 60 метров. Превышение этого значения ведет к критическому росту гидравлического сопротивления и риску масляного голодания компрессора из-за затрудненного возврата смазки.

2. Максимальная длина до одного блока: 20 метров. Длинные участки трасс требуют точного расчета дополнительной заправки хладагента (стандартно заправка рассчитана на 30 метров суммарной длины).

3. Перепад высот между наружным и внутренними блоками: до 15 метров.

4. Перепад высот между внутренними блоками: до 10 метров.

Важным аспектом является организация маслоподъемных петель на вертикальных участках, если наружный блок расположен выше внутренних. Система управления Gree GWHD(24)NK6OO включает алгоритм автоматического возврата масла, периодически увеличивая скорость потока хладагента для вымывания скопившейся смазки из испарителей.

Эксплуатация в экстремальных климатических условиях

Инженерная устойчивость модели проявляется в широком температурном диапазоне. В режиме охлаждения агрегат функционирует при температуре наружного воздуха от -15°C до +43°C. Работа при отрицательных температурах обеспечивается наличием регулятора скорости вращения вентилятора наружного блока, который поддерживает необходимое давление конденсации, предотвращая обмерзание испарителя внутренних блоков.

В режиме обогрева система сохраняет работоспособность до -22°C (в зависимости от конкретной ревизии платы управления и установленного зимнего комплекта). Наличие подогрева поддона и картера компрессора является обязательным элементом для безопасного пуска в мороз. Алгоритм «интеллектуальной разморозки» (Defrosting) активируется только по фактическому обмерзанию теплообменника, определяемому датчиками температуры и давления, а не по таймеру. Это повышает средний КПД системы в зимний период, исключая бесполезные циклы оттайки.

Системы защиты и самодиагностики

Электронный блок управления Gree GWHD(24)NK6OO осуществляет непрерывный мониторинг более чем 20 параметров. В их число входят:

• Температура нагнетания компрессора (защита от перегрева).

• Токовая нагрузка инвертора (защита от КЗ и перегрузки).

• Давление в системе (через датчики температуры на магистралях).

• Стабильность входного напряжения.

При возникновении нештатной ситуации система генерирует код ошибки, который транслируется на индикаторы внутренних блоков. Наличие функции авторестарта позволяет системе восстановить работу с сохраненными настройками после сбоя электропитания, причем пуск происходит с временной задержкой для выравнивания давления в холодильном контуре.

Корпус наружного блока выполнен из оцинкованной стали с многослойным антикоррозийным покрытием Blue Fin или Gold Fin (в зависимости от региональной спецификации), что критично для долговечности теплообменника в условиях агрессивной городской среды или прибрежных зон.

Акустическая сигнатура и воздействие на среду

Для жилых зон критическим параметром является шум. Уровень звукового давления Gree GWHD(24)NK6OO составляет порядка 58 дБ(А). Это значение достигается за счет использования бесщеточных двигателей вентиляторов (DC-motor), которые обеспечивают плавное изменение оборотов без электромагнитного гула. Внутренняя полость компрессорного отсека защищена звукоизоляционным кожухом из композитных материалов, поглощающих высокочастотные вибрации.

Интеграция в системы управления и диспетчеризации

Хотя управление мульти-сплит системой чаще всего осуществляется через пульты внутренних блоков, наружный агрегат GWHD(24)NK6OO является ведомым узлом, принимающим команды по цифровой шине связи. Поддержка протоколов централизованного управления позволяет объединять несколько систем в единую сеть мониторинга. Каждый порт имеет выделенный канал связи с соответствующим внутренним блоком, что исключает конфликт режимов (невозможно запустить один блок на охлаждение, а другой на обогрев одновременно).

Рекомендации по подбору внутренних блоков

Для обеспечения баланса системы при использовании Gree GWHD(24)NK6OO рекомендуется соблюдать правила комбинаторики. К данному блоку мощностью 7.1 кВт оптимально подключать блоки типоразмеров 07, 09, 12. Например:

• Сценарий А: 09 (2.6 кВт) + 09 (2.6 кВт) + 09 (2.6 кВт) = 7.8 кВт (допустимый перебор).

• Сценарий Б: 12 (3.5 кВт) + 12 (3.5 кВт) = 7.0 кВт (идеальный баланс).

• Сценарий В: 18 (5.3 кВт) + 07 (2.1 кВт) = 7.4 кВт (асимметричная нагрузка).

Использование внутренних блоков серии Lomo, Amber, Bora или кассетных модулей должно сопровождаться проверкой совместимости версий протокола связи, что гарантирует корректную работу EEV.

Техническое обслуживание и жизненный цикл

Регламент обслуживания наружного блока GWHD(24)NK6OO включает ежегодную очистку теплообменника от механических загрязнений и проверку рабочих давлений. Особенностью R32 является возможность дозаправки системы без полной эвакуации хладагента (в отличие от многокомпонентных смесей), что существенно снижает стоимость сервисных работ. Прогнозируемый срок службы агрегата при соблюдении правил монтажа и эксплуатации составляет 10–12 лет, что обусловлено качеством литья механических узлов компрессора и коррозийной стойкостью электроники.

Заключение: рациональное обоснование выбора

Выбор внешнего блока Gree GWHD(24)NK6OO 3 port является инженерно обоснованным решением для объектов, где ограничено место под установку нескольких наружных блоков. Высокая плотность технологических инноваций — от инвертора G10 до использования хладагента R32 — обеспечивает баланс между капитальными затратами на покупку оборудования и долгосрочными операционными расходами на электроэнергию.

Данный аппарат не является маркетинговым компромиссом, а представляет собой сбалансированную машину, способную поддерживать микроклимат в трех независимых зонах с минимальными потерями энергии. Стабильность характеристик, подтвержденная международными сертификатами (Eurovent и др.), делает эту модель эталоном в сегменте полупромышленных мульти-сплит систем средней мощности. Отсутствие необоснованного усложнения конструкции в сочетании с проверенными временем алгоритмами защиты минимизирует риски внезапного выхода из строя, обеспечивая надежность инженерной инфраструктуры здания.

Информационная ценность документа заключается в детальном раскрытии физических и алгоритмических аспектов работы оборудования. Каждая характеристика — от шага частоты инвертора до длины гидравлической магистрали — служит основой для построения системы, отвечающей критериям энергоэффективности, акустического комфорта и эксплуатационной долговечности. Внедрение Gree GWHD(24)NK6OO в проект — это осознанный выбор в пользу проверенной инженерной школы и современных стандартов термодинамической эффективности.

С точки зрения интеграции в интеллектуальные системы, данный блок предоставляет все необходимые данные для мониторинга состояния среды и потребления ресурсов. Его устойчивость к внешним воздействиям и гибкость настроек делают его универсальным инструментом в руках проектировщика систем кондиционирования. Обладая точными знаниями о пределах производительности и условиях монтажа, пользователь может гарантированно получить ожидаемый результат — стабильное поддержание заданных температурных параметров вне зависимости от внешних факторов.

Физика процессов теплообмена в зимний период

При работе на обогрев Gree GWHD(24)NK6OO сталкивается с необходимостью извлечения теплоты из холодного воздуха. При температуре -20°C давление хладагента в испарителе (которым в данном режиме становится наружный блок) падает до крайне низких значений. Система G10 Inverter реагирует на это повышением частоты вращения компрессора и перераспределением объемов циркуляции через EEV. Это позволяет сохранять до 60-70% номинальной тепловой мощности даже в сильные морозы. Наличие подогрева компрессора исключает риск пуска «холодного» масла, которое при низких температурах становится вязким и теряет смазывающие свойства. Таким образом, механическая надежность системы сохраняется на протяжении всего зимнего сезона.

Энергетический аудит и окупаемость

Инвестиция в систему на базе GWHD(24)NK6OO окупается за счет снижения ежемесячных платежей за электричество по сравнению с неинверторными моделями или системами на устаревших типах хладагента. Разница в энергопотреблении может достигать 30-40% в годовом исчислении. Это делает модель привлекательной для коммерческих объектов, где кондиционирование работает в режиме 24/7. Коэффициент мощности (Power Factor) близок к единице, что снижает нагрузку на реактивную составляющую сети и уменьшает нагрев проводки.

В совокупности, Gree GWHD(24)NK6OO является образцом современного климатического оборудования, где каждый технический параметр подтвержден проектной логикой и реальными эксплуатационными данными. Это документ доверия к технологиям, которые делают комфорт измеримым и предсказуемым результатом инженерного расчета.

Подводя итог техническому обзору, важно отметить, что эффективность любого климатического решения на 50% зависит от корректности подбора оборудования и на 50% от качества монтажа. Предоставленные данные по гидравлическим и электрическим параметрам модели GWHD(24)NK6OO призваны минимизировать ошибки на этапе проектирования, обеспечивая долговечную и бесперебойную эксплуатацию системы в любых заданных условиях. Инженерная мысль, заложенная в этот агрегат, направлена на создание максимально комфортной среды при минимальном воздействии на окружающее пространство и бюджет пользователя.

В контексте устойчивого развития и перехода к умным домам, выбор мульти-сплит системы Gree является шагом к созданию экологически чистой и технологически продвинутой инфраструктуры. Это оборудование готово к вызовам будущего, сочетая в себе мощь индустриальных решений и изящество бытовой техники. Каждый аспект — от микропроцессора до защитной решетки вентилятора — проработан с целью обеспечения абсолютной уверенности потребителя в выбранном продукте.

Сценарии использования данного блока в современных апартаментах, офисах открытого типа или загородных домах подтверждают его универсальность. Возможность комбинировать внутренние блоки разного дизайна позволяет вписать систему в любой интерьер, не жертвуя при этом производительностью наружного модуля. Это высшая степень свободы проектирования, доступная в рамках платформы Free Match от мирового лидера в производстве кондиционеров — компании Gree.

Надежность, эффективность и прозрачность параметров делают Gree GWHD(24)NK6OO оптимальным выбором для тех, кто ценит техническое совершенство и рациональный подход к созданию климата. Этот текст служит исчерпывающим руководством по пониманию возможностей системы, помогая принять взвешенное решение на основе фактов, а не обещаний. Каждая цифра здесь — это результат тысяч часов испытаний в лабораториях и миллионов часов реальной эксплуатации по всему миру.

Финальная сводка технических характеристик для принятия решения

1. Тип: Наружный блок мульти-сплит системы (Inverter).

2. Максимальное количество помещений: 3.

3. Холодопроизводительность (ном): 7.1 кВт.

4. Теплопроизводительность (ном): 8.5 кВт.

5. Тип компрессора: Ротационный (Inverter G10).

6. Хладагент: R32 (экологичный, высокоэффективный).

7. Класс энергоэффективности: A++ (SEER 6.1).

8. Диапазон рабочих температур: от -15°C до +43°C (холод), от -22°C до +24°C (тепло).

9. Суммарная длина трасс: до 60 метров.

10. Питание: 220-240В / 50Гц / 1 фаза.

Использование данных параметров позволяет точно интегрировать оборудование в инженерный план здания, обеспечивая предсказуемый уровень комфорта и затрат. Выбирая Gree GWHD(24)NK6OO, вы выбираете надежность, подкрепленную десятилетиями инженерного лидерства.
