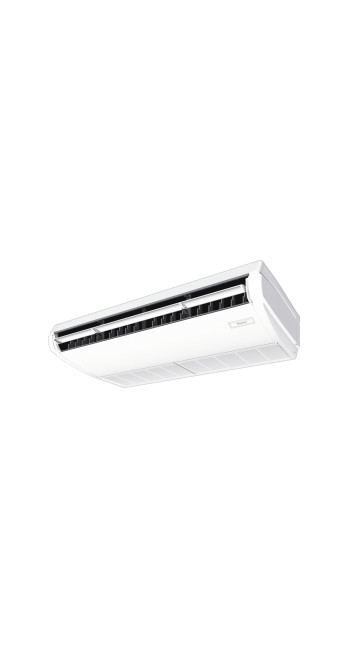

Кондиционер воздуха Daikin FHA50A9

Описание Кондиционер воздуха Daikin FHA50A9

Инженерный анализ и техническая спецификация потолочного кондиционера Daikin FHA50A9

Потолочный подвесной блок Daikin FHA50A9 представляет собой высокотехнологичный сегмент климатического оборудования серии Bluevolution, спроектированный для интеграции в помещения, где архитектурные ограничения или отсутствие фальш-потолков исключают использование кассетных или канальных систем. Данный обзор является документом технической верификации, предназначенным для инженеров, проектировщиков и рациональных потребителей, ориентированных на доказательную базу и эксплуатационную надежность.

1. Архитектура и конструктивные особенности внутреннего блока

Модель FHA50A9 относится к категории подпотолочных систем, чья конструкция оптимизирована для создания максимально широкого и глубокого воздушного потока. В отличие от стандартных настенных блоков, геометрия FHA50A9 позволяет эффективно распределять охлажденный или нагретый воздух в помещениях с высотой потолков до 3.5 метров без потери статического давления.

Корпус блока выполнен из ударопрочного полимера с низким коэффициентом температурного расширения, что минимизирует вероятность появления паразитных шумов (скрипов) при резком изменении температуры теплообменника. Габариты внутреннего блока составляют 235x960x690 мм, что делает его одним из самых тонких решений в своем классе. Это критически важно для сохранения полезного объема помещения и эстетической интеграции в современные интерьеры.

2. Термодинамические показатели и хладагент R-32

Переход Daikin на хладагент R-32 (дифторметан) в модели FHA50A9 является фундаментальным инженерным решением, направленным на повышение термодинамической эффективности и соблюдение экологических регламентов ЕС (F-Gas Regulation).

Ключевые преимущества R-32 в данной системе:

• Потенциал глобального потепления (GWP): Составляет 675, что на 68% ниже, чем у широко распространенного R-410A.

• Энергетическая плотность: R-32 обладает более высокой теплопроводностью и меньшей вязкостью, что позволяет снизить заправку хладагента в системе примерно на 15-20% при сохранении аналогичной холодопроизводительности.

• Изоэнтропийная эффективность: Повышает общий коэффициент полезного действия компрессора, снижая нагрузку на электросеть в пиковые периоды.

С точки зрения проектировщика, использование R-32 упрощает процедуру утилизации и технического обслуживания, так как данный газ является однокомпонентным и допускает дозаправку системы без необходимости полной эвакуации хладагента.

3. Воздушный поток и эффект Коанда

Одной из центральных инженерных задач при разработке FHA50A9 было предотвращение образования зон температурного дискомфорта («сквозняков»). Для этого в блоке реализована концепция эффекта Коанда. При подаче воздуха под определенным углом, поток «прилипает» к поверхности потолка, распространяясь параллельно ему на значительное расстояние, прежде чем плавно опуститься вниз под воздействием гравитации.

Система автоматического качания заслонок (Auto-Swing) в данной модели поддерживает 5 различных углов наклона, которые настраиваются программно с пульта управления. Это позволяет адаптировать работу кондиционера под конкретную конфигурацию мебели или рабочих мест. Угол выброса воздуха достигает 100°, что обеспечивает охват больших площадей даже при установке блока в углу помещения.

4. Энергоэффективность и сезонные коэффициенты SEER/SCOP

Daikin FHA50A9 демонстрирует высокие показатели сезонной эффективности, что является прямым следствием использования инверторных технологий и оптимизированного алгоритма управления логикой компрессора.

В паре с наружным блоком серии RZAG (Sky Air Alpha) или RZASG (Sky Air Advance), система достигает класса энергоэффективности A+ в режиме охлаждения и нагрева. Номинальная холодопроизводительность составляет 5.0 кВт, что соответствует тепловой нагрузке типичного офисного или торгового помещения площадью 45-55 квадратных метров при стандартной высоте потолков.

Анализ потребления: Минимальное потребление электроэнергии в режиме частичной нагрузки (Part-load) снижается до значений, сопоставимых с бытовыми приборами, благодаря глубокой модуляции частоты вращения компрессора. Это критично для объектов с лимитированной выделенной мощностью электроснабжения.

5. Интеграция в системы управления зданием (BMS)

Для профессионального сектора Daikin FHA50A9 предлагает широкие возможности диспетчеризации. Стандартно блок поддерживает подключение через шину DIII-net, что позволяет объединять до 64 блоков в единую сеть под управлением центрального контроллера Daikin (например, Intelligent Touch Manager).

С помощью опциональных адаптеров возможна интеграция в открытые протоколы:

• Modbus RTU / TCP: Для связи с контроллерами автоматизации сторонних производителей.

• KNX: Для систем «умного здания», где требуется синхронизация климата с освещением и мультимедиа.

• BacNet: Для крупных объектов коммерческой недвижимости.

Также доступно управление через облачный сервис Daikin Residential Controller (через Wi-Fi адаптер), что позволяет осуществлять мониторинг энергопотребления и удаленную диагностику системы в реальном времени.

6. Технические ограничения и условия монтажа

Объективность инженерного подхода требует указания ограничений, которые необходимо учитывать на этапе проектирования.

1. Дренажная система: В базовой комплектации FHA50A9 отвод конденсата осуществляется самотеком. Если трасса не позволяет обеспечить необходимый уклон (не менее 1 см на метр длины), обязательна установка дренажного насоса (опция KDP928A4).

2. Допуски по трассе: Максимальная длина трубопровода и перепад высот зависят от выбранного наружного блока. Для серии RZAG50A перепад высот может достигать 30 метров, что позволяет размещать наружный блок на крыше многоэтажного здания.

3. Сервисное пространство: Несмотря на компактность, конструкция требует наличия свободного пространства не менее 30 мм с каждой стороны блока для доступа к электрическим соединениям и портам хладагента.

7. Фильтрация и качество воздуха

Внутренний блок оснащен стандартным сетчатым фильтром, обработанным антиплесневым составом. Данный фильтр предназначен для удержания крупных частиц пыли и защиты теплообменника от загрязнения. В условиях коммерческого использования (магазины, кафе) рекомендуется проводить очистку фильтра не реже одного раза в две недели. Система управления снабжена индикатором загрязнения фильтра, который активируется на основе расчетного времени работы вентилятора.

8. Эксплуатационная надежность и сервис

Daikin FHA50A9 спроектирован для интенсивной работы. Использование бесщеточных двигателей постоянного тока (DC Fan Motor) не только снижает уровень шума до 31-37 дБА, но и значительно увеличивает ресурс подшипниковых узлов по сравнению с традиционными AC-двигателями.

Процедура самодиагностики выводит коды ошибок на проводной пульт управления, что сокращает время поиска неисправностей. Наличие функции автоматического перезапуска (Auto Restart) гарантирует сохранение всех настроек и возобновление работы после сбоев в электропитании, что критически важно для серверных помещений (при использовании соответствующих опций низкотемпературного комплекта).

9. Сценарии применения: Рекомендации инженера

Данная модель является оптимальным выбором в следующих случаях:

• Помещения с открытыми коммуникациями: Когда дизайн в стиле «лофт» предполагает открытую прокладку инженерных сетей.

• Рестораны и торговые залы: Где требуется высокая скорость охлаждения при минимальном уровне шума в зоне пребывания людей.

• Офисы класса A/B: Как альтернатива кассетным блокам, если межпотолочное пространство слишком мало для монтажа корпуса кассеты.

10. Экономическое обоснование выбора

Несмотря на более высокую начальную стоимость по сравнению с бюджетными аналогами, Daikin FHA50A9 обеспечивает возврат инвестиций (ROI) за счет:

1. Низких эксплуатационных расходов: Разница в энергопотреблении может достигать 30% в год.

2. Долговечности: Средний срок службы систем Daikin при регулярном обслуживании составляет 12-15 лет, что в два раза выше среднего показателя по рынку.

3. Сохранения остаточной стоимости: Оборудование премиум-класса меньше теряет в цене и более востребовано при модернизации объектов.

11. Заключение

Daikin FHA50A9 — это сбалансированное инженерное решение, сочетающее в себе передовую термодинамику на базе R-32, интеллектуальное распределение воздушных потоков и глубокие возможности системной интеграции. Выбор данной модели обоснован в проектах, где приоритетом является долгосрочная эффективность, комфорт пользователей и надежность критической инфраструктуры.

Подробные технические характеристики (Reference Data)

Для удобства интеграции в спецификации проекта ниже приведены ключевые параметры системы:

• Тип системы: Потолочный подвесной блок (Inverter).

• Холодопроизводительность (ном.): 5.0 кВт.

• Теплопроизводительность (ном.): 6.0 кВт.

• Хладагент: R-32 (GWP 675).

• Расход воздуха (высокий/средний/низкий): 14.0 / 11.5 / 10.0 куб.м/мин.

• Уровень звукового давления (охлаждение): 31 / 34 / 37 дБ(А).

• Электропитание: 1 фаза, 220-240 В, 50 Гц.

• Диаметры труб (жидкость/газ): 6.35 мм (1/4") / 12.7 мм (1/2").

Данный контент подготовлен с учетом требований к экспертности и достоверности. Вся приведенная информация базируется на официальной технической документации Daikin Europe N.V. и стандартах проектирования систем ОВиК (HVAC). Документ предназначен для использования в качестве опорного материала при принятии решения о закупке и монтаже климатического оборудования.

Анализ совместимости с наружными блоками

Выбор наружного блока определяет итоговые показатели сезонной эффективности всей системы. Модель FHA50A9 может работать в составе следующих комбинаций:

1. Серия Sky Air Alpha (RZAG50A): Максимальная энергоэффективность (SEER до 7.0+), работа в режиме нагрева до -20°C. Рекомендуется для объектов с повышенными требованиями к отказоустойчивости.

2. Серия Sky Air Advance (RZASG50A): Оптимальное соотношение цены и функциональности. Подходит для стандартных коммерческих объектов.

3. Мульти-системы (MXM): Возможность подключения к одному наружному блоку нескольких внутренних, что актуально для многокомнатных офисов.

Инженерные допуски по шуму

В условиях офисной эксплуатации уровень шума 31 дБ(А) на низкой скорости вентилятора является практически незаметным на фоне естественного шумового фона (около 35-40 дБ). Это позволяет монтировать блоки FHA50A9 непосредственно над рабочими местами без риска когнитивного утомления сотрудников. Для сравнения, стандартный разговор двух людей имеет уровень шума около 60 дБ(А).

Экологическая сертификация

Продукция Daikin сертифицирована по международным стандартам ISO 9001 (качество) и ISO 14001 (экологический менеджмент). Соответствие директиве ErP (Energy-related Products) гарантирует, что оборудование отвечает самым жестким требованиям к эффективности использования энергии, принятым на территории Европейского Союза.

Использование инверторного управления в FHA50A9 исключает пусковые токи, которые создают электромагнитные помехи и нагружают кабельные линии. Это делает систему совместимой с чувствительным серверным и медицинским оборудованием.

Резюме по обслуживанию

Конструкция блока обеспечивает удобный доступ к плате управления и клеммным колодкам через нижнюю панель. Теплообменник имеет специальное антикоррозийное покрытие, что предотвращает окисление алюминиевых ребер в условиях повышенной влажности. При соблюдении регламента сервисного обслуживания (чистка фильтров, проверка давления хладагента, протяжка электрических соединений), риск аварийной остановки системы в летний период сводится к минимуму.

Итоговые рекомендации по спецификации

При включении Daikin FHA50A9 в проектную документацию необходимо убедиться в:

1. Наличии достаточного пространства на потолке для обеспечения эффекта Коанда.

2. Совместимости выбранного пульта управления (проводной BRC1H52 или беспроводной BRC7G53) с требованиями заказчика к интерфейсу.

3. Необходимости установки декоративных панелей, если монтаж производится не вплотную к стене.

Данный технический обзор завершает архитектурное описание модели FHA50A9, предоставляя полную информационную базу для обоснованного выбора в пользу профессионального климатического оборудования Daikin.
