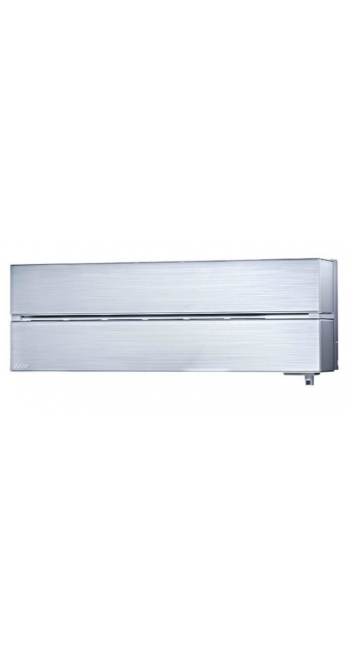

Описание Кондиционер воздуха Mitsubishi Electric MSZ-LN25VG2V

Инженерный анализ и спецификация: Сплит-система Mitsubishi Electric MSZ-LN25VG2V Premium Inverter

1. Идентификация системы и классификация платформы

Модель MSZ-LN25VG2V относится к линейке климатического оборудования Premium Inverter (LN Series) производства Mitsubishi Electric. Индекс «VG2» в маркировке указывает на обновленную аппаратную ревизию внутреннего блока, в которой оптимизированы алгоритмы управления шаговыми двигателями жалюзи и обновлен протокол взаимодействия с модулем Wi-Fi. Система представляет собой тепловой насос типа «воздух-воздух», спроектированный для эксплуатации в жилых и офисных помещениях площадью до 25 квадратных метров при стандартной тепловой нагрузке.

Оборудование базируется на платформе с использованием хладагента R32 (дифторметан). Выбор данного фреона обусловлен его термодинамическими свойствами: удельная холодопроизводительность R32 превышает показатели R410A, что позволяет уменьшить массовый расход хладагента и снизить гидравлическое сопротивление в контуре. Это напрямую влияет на энергоэффективность системы, обеспечивая класс A+++ как в режиме охлаждения (SEER 10.5), так и в режиме обогрева (SCOP 5.2). Данные показатели являются одними из предельных для бытовых сплит-систем настенного типа, что классифицирует устройство не просто как охладитель, а как энергоэффективный инструмент управления микроклиматом с возможностью моновалентного отопления в межсезонье.

Важно отметить, что суффикс модели «V» (и цветовые вариации серии LN) подразумевает использование специального пластика с многослойным покрытием лаком. С инженерной точки зрения это не декоративное решение, а метод защиты полимера от деструкции под воздействием ультрафиолета и предотвращение изменения геометрии корпуса со временем, что критично для сохранения герметичности и акустических характеристик на протяжении расчетного срока службы (10-15 лет).

2. Термодинамика и компрессорная группа

Сердцем наружного блока (MUZ-LN25VG2) является инверторный компрессор ротационного типа с управляемым вектором магнитной индукции. Технология Joint Lap DC Motor (двигатель постоянного тока с сосредоточенной обмоткой) позволяет минимизировать потери в статоре и повысить КПД при работе на низких оборотах. Это критически важно для инверторных систем, которые 90% времени работают при частичной загрузке.

Управление компрессором осуществляется посредством амплитудно-импульсной модуляции (PAM — Pulse Amplitude Modulation). В отличие от стандартных инверторов, PAM-модуляция позволяет максимально приблизить форму тока в цепи питания к синусоидальной, устраняя гармонические искажения и повышая коэффициент мощности до 98%. Для пользователя это означает отсутствие реактивных потерь электроэнергии и снижение нагрузки на бытовую электросеть.

Система рассчитана на стабильную работу в режиме обогрева при температуре наружного воздуха до -15°C. При этом алгоритм дефростации (размораживания внешнего блока) является адаптивным. Контроллер не использует таймер, а анализирует разницу температур теплообменника и воздуха, запуская цикл оттайки только при реальном образовании наледи. Это предотвращает ненужные остановки обогрева и повышает интегральную теплопроизводительность. Однако следует учитывать физическое ограничение: при температурах ниже -15°C эффективность теплового насоса падает в соответствии с законами термодинамики (снижение плотности всасываемого газа), и использование кондиционера как единственного источника тепла становится нерациональным без бивалентного подключения (дополнительного нагревателя).

3. Аэродинамика и акустическая подпись

Внутренний блок MSZ-LN25VG2V характеризуется одним из самых низких показателей звукового давления в индустрии — 19 дБ(А) на минимальной скорости вентилятора. Данный параметр достигнут не за счет снижения производительности, а благодаря аэродинамической оптимизации тракта. Увеличенный диаметр крыльчатки вентилятора позволяет прокачивать необходимый объем воздуха при меньшей угловой скорости вращения, что снижает турбулентность на кромках лопастей.

Ключевой инженерной особенностью модели является система воздухораспределения Double Flap. Конструкция предусматривает две независимые горизонтальные заслонки, каждая из которых оснащена собственным электроприводом. В отличие от монолитных жалюзи, данное решение позволяет физически разделить исходящий воздушный поток на два независимых вектора. Это решает классическую проблему кондиционирования, когда в помещении находятся несколько человек в разных зонах: система способна одновременно направлять воздух в разные части комнаты или, наоборот, перекрывать подачу в зону нахождения человека, создавая комфортный микроклимат без риска переохлаждения (эффект сквозняка).

Вертикальные жалюзи также имеют независимое управление, что в совокупности с горизонтальными заслонками обеспечивает почти 100% охват объема помещения. В режиме охлаждения автоматика приоритетно направляет поток параллельно потолку (эффект Коанда), обеспечивая гравитационное оседание холодного воздуха и выравнивание температурного градиента по высоте. В режиме обогрева поток принудительно направляется вертикально вниз, чтобы преодолеть естественную конвекцию теплого воздуха и прогреть зону пола.

4. Система фильтрации и биологической защиты Plasma Quad Plus

В модели MSZ-LN25VG2V реализована двухступенчатая система плазменной очистки воздуха Plasma Quad Plus. Это не пассивный фильтр, а активное электростатическое устройство. Принцип действия основан на создании завесы из ионизированного газа (холодной плазмы) внутри блока.

Технически процесс протекает следующим образом: на вольфрамовые разрядные электроды подается высокое напряжение (порядка 6000 В), что приводит к ионизации проходящего воздуха. Образующиеся ионы и свободные радикалы вступают в реакцию с оболочками бактерий, вирусов и белковыми структурами аллергенов. Лабораторные испытания (включая тесты в институте аллергологии Токио) подтверждают эффективность денатурации белков-аллергенов на уровне 98-99%.

Важным отличием версии «Plus» является способность удерживать микрочастицы PM2.5. Электростатическое поле заряжает твердые частицы пыли, после чего они притягиваются к осадительным пластинам фильтра, имеющим противоположный заряд. Это делает систему реальной альтернативой отдельным воздухоочистителям, особенно в городских условиях с высокой концентрацией мелкодисперсной пыли. Однако необходимо понимать эксплуатационное ограничение: эффективность плазменного фильтра напрямую зависит от чистоты осадительных пластин. Система требует регулярного обслуживания (промывки фильтрующего элемента водой) для сохранения заявленных характеристик. Индикатор загрязнения на панели управления сигнализирует о необходимости проведения данной процедуры.

5. Материаловедение: Технология Dual Barrier Coating

Одной из главных причин падения энергоэффективности кондиционеров в процессе эксплуатации является загрязнение внутренних элементов (крыльчатки вентилятора и теплообменника). Налипание пыли и жира изменяет аэродинамику профиля лопасти и ухудшает теплопередачу. В серии MSZ-LN25VG2V применена технология Dual Barrier Coating.

Это гибридное покрытие, наносимое на крыльчатку вентилятора, теплообменник и элементы воздушного тракта. Химический состав покрытия сочетает в себе гидрофильные и гидрофобные участки (в шахматном порядке на наноуровне).

• Гидрофобные сегменты (фторсодержащие полимеры) отталкивают гидрофильные загрязнители, такие как бытовая пыль и грязь.

• Гидрофильные сегменты отталкивают гидрофобные загрязнители, такие как масляные аэрозоли и сигаретный дым.

Результатом применения данной технологии является существенное замедление процесса загрязнения внутренних полостей. По инженерным расчетам Mitsubishi Electric, покрытие позволяет сохранить заводские параметры энергоэффективности и уровня шума на протяжении более длительного периода без необходимости глубокой чистки (разборки блока). Тем не менее, это не отменяет регламентного технического обслуживания, а лишь увеличивает интервалы между процедурами глубокой дезинфекции.

6. Сенсорика и киберфизическая система управления

Управление климатом в MSZ-LN25VG2V опирается на данные датчика 3D I-SEE. Это инфракрасный сканирующий модуль, расположенный в нижней части внутреннего блока. Датчик осуществляет непрерывное сканирование объема помещения, разделяя его на 752 контрольные зоны.

Функционал сенсора выходит за рамки простого измерения температуры:

1. Определение положения людей: Система фиксирует тепловые сигнатуры и их перемещение. На основе этих данных контроллер управляет приводами Double Flap, реализуя сценарии «прямой обдув» (для быстрого охлаждения/обогрева) или «непрямой обдув» (для поддержания комфорта без сквозняков).

2. Энергосбережение: При отсутствии людей в помещении в течение заданного времени система автоматически переходит в режим пониженного энергопотребления, а затем может полностью отключиться (настраиваемый параметр).

3. Температурное картирование: Сенсор определяет неравномерность температурного поля в комнате (например, холодные зоны у окон или перегретые углы) и корректирует направление воздушного потока для выравнивания фона.

Блок оснащен встроенным Wi-Fi интерфейсом для работы с облачным сервисом MELCloud. В отличие от сторонних решений, модуль интегрирован в шину управления кондиционером, что позволяет получать полные данные о состоянии системы, кодах ошибок и энергопотреблении в реальном времени. Протокол обмена данными защищен, серверы расположены в Европе, что соответствует требованиям GDPR. Приложение позволяет реализовать сценарное управление (таймеры, геопозиционирование) и удаленную диагностику.

7. Инженерные ограничения и требования к монтажу

Для обеспечения заявленных характеристик (L = 1750, performance reliability) необходимо строго соблюдать монтажные нормативы, которые часто игнорируются при установке бытовых серий.

• Длина магистрали: Максимально допустимая длина фреонопровода составляет 20 метров. При длине трассы более 7 метров требуется дозаправка хладагента R32 из расчета 20 грамм на каждый дополнительный метр. Игнорирование этого требования приведет к падению производительности и перегреву компрессора.

• Перепад высот: Максимальный перепад между блоками — 12 метров. При превышении этого значения не гарантируется корректный возврат масла в компрессор, что чревато его заклиниванием (масляным голоданием). Наличие маслоподъемных петель на газовой магистрали при значительных перепадах является обязательным требованием инженерной культуры монтажа.

• Дренаж: Внутренний блок не имеет встроенной дренажной помпы (она опциональна). Отвод конденсата осуществляется самотеком. При проектировании трассы необходимо обеспечить уклон не менее 1 см на 1 метр длины.

• Электропитание: Подключение питания осуществляется к наружному блоку. Межблочный кабель должен быть четырехжильным, сечением не менее 1.5 мм², без разрывов и скруток. Инверторные системы чувствительны к качеству коммутации; плохое соединение может вызвать ошибки передачи данных по цифровой шине.

8. Сводный анализ эксплуатационных характеристик

Мощность охлаждения модели составляет 2.5 кВт (номинал), с диапазоном регулирования от 1.0 до 3.5 кВт. Это означает, что инвертор способен снижать производительность до 1 кВт для поддержания температуры, потребляя при этом минимум электроэнергии. Мощность обогрева составляет 3.2 кВт (диапазон 0.8 – 5.4 кВт). Обратите внимание на пиковое значение 5.4 кВт — это кратковременный форсированный режим, который позволяет быстро прогреть помещение, но не является постоянным рабочим режимом.

Потребляемая мощность при охлаждении составляет номинально 0.485 кВт, что является выдающимся показателем (EER значительно выше 4). Годовое энергопотребление рассчитывается исходя из европейских методик и составляет около 83 кВт*ч/год для зоны охлаждения, что делает эксплуатацию системы практически незаметной в общем счете за электроэнергию домохозяйства.

Важный аспект — габариты внутреннего блока. Из-за сложной системы фильтрации и механизма Double Flap глубина блока составляет 233 мм. Это следует учитывать при выборе места установки, особенно в узких коридорах или над дверными проемами, чтобы блок не выглядел чужеродным элементом и не перекрывал визуальное пространство.

9. Рациональное заключение и сценарии выбора

Кондиционер Mitsubishi Electric MSZ-LN25VG2V представляет собой технически сложное устройство верхнего ценового сегмента. Его выбор не является рациональным, если задача ограничивается простым охлаждением воздуха в помещении временного пребывания или техническом помещении. В таких сценариях избыточны и датчик 3D I-SEE, и система Plasma Quad.

Однако, приобретение данной системы полностью оправдано и инженерно обосновано в следующих сценариях:

1. Спальные и детские комнаты: Критичны требования к уровню шума (19 дБ) и отсутствию прямых сквозняков (работа сенсора и двойных жалюзи).

2. Квартиры в мегаполисах: Потребность в качественной фильтрации воздуха от городской пыли и аллергенов без установки дополнительных приборов.

3. Отопление в межсезонье: Использование кондиционера как основного источника тепла в периоды, когда центральное отопление отключено, благодаря высокому SCOP.

4. Интеграция в Умный дом: Потребность в нативном Wi-Fi управлении и мониторинге энергопотребления.

Система обеспечивает прогнозируемый, стабильный результат и высокий уровень акустического комфорта. Это инвестиция в инженерную инфраструктуру жилья, рассчитанная на длительный цикл эксплуатации (10+ лет) без потери физических характеристик. Долговечность обеспечивается качеством элементной базы, защитными покрытиями и совершенством алгоритмов управления, которые предотвращают работу компонентов в критических режимах. Выбор MSZ-LN25VG2V — это выбор проверенной технологии, где каждая функция имеет физическое обоснование и измеримую пользу, а не маркетинговую декорацию.

10. Технический глоссарий и параметры (Reference Data)

Для корректного сравнения и проектирования приводятся сухие технические данные, верифицированные производителем:

• Тип хладагента: R32 (GWP 675).

• Электропитание: 220-240 В, 50 Гц.

• Производительность по воздуху (макс): 714 м³/час (режим охлаждения).

• Уровень звукового давления (Внутренний блок): 19 / 23 / 29 / 36 / 42 дБ(А).

• Уровень звуковой мощности (Наружный блок): 61 дБ(А).

• Диаметр труб (Жидкость/Газ): 6.35 мм (1/4") / 9.52 мм (3/8").

• Габариты (Внутренний блок ВхШхГ): 307 x 890 x 233 мм.

• Вес (Внутренний блок): 15.5 кг.

• Гарантированный диапазон наружных температур (Охлаждение): -10 ... +46°C.

• Гарантированный диапазон наружных температур (Обогрев): -15 ... +24°C.

При проектировании ниши или выборе места установки необходимо обеспечить сервисные зазоры: не менее 50 мм сверху и по бокам внутреннего блока для корректного забора воздуха и доступа к механизму открывания передней панели. Нарушение этих расстояний приведет к некорректной работе температурных датчиков и повышению уровня шума из-за аэродинамического сопротивления на входе.
