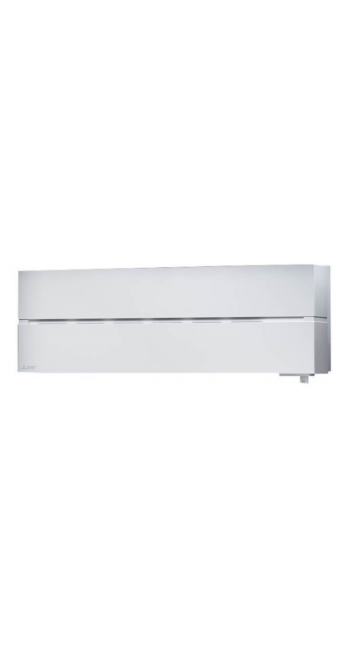

Описание Кондиционер воздуха Mitsubishi Electric MSZ-LN35VG2W

Инженерный анализ системы кондиционирования Mitsubishi Electric MSZ-LN35VG2W

1. Архитектура и назначение системы

Модель MSZ-LN35VG2W относится к классу премиальных инверторных сплит-систем серии «Premium Inverter» (LN), разработанных корпорацией Mitsubishi Electric. Индекс «35» в номенклатуре указывает на номинальную холодопроизводительность 3.5 кВт, что технически оптимизирует устройство для эффективного терморегулирования помещений площадью от 25 до 40 квадратных метров, в зависимости от теплопритоков (инсоляция, количество людей, бытовая техника).

Индекс «W» (Natural White) определяет цветовое решение внутреннего блока — чистый белый цвет без перламутрового эффекта, что является критическим параметром для дизайн-проектов, требующих отсутствия бликов и сложной текстуры пластика. Устройство позиционируется не просто как охладитель воздуха, а как климатический комплекс с функциями глубокой очистки воздуха, теплового насоса и интеллектуального распределения потоков на основе термосканирования помещения.

С инженерной точки зрения, MSZ-LN35VG2W представляет собой интеграцию передовых технологий аэродинамики, термодинамики и сенсорного анализа. В отличие от стандартных инверторных моделей, данная серия использует алгоритмы предиктивного управления, основанные на данных, получаемых в реальном времени, что позволяет минимизировать энергопотребление при сохранении целевых параметров микроклимата.

2. Термодинамические характеристики и Энергоэффективность

Основным показателем эффективности климатического оборудования является отношение производимой мощности к потребляемой электроэнергии. Модель MSZ-LN35VG2W демонстрирует показатели, соответствующие наивысшему классу энергоэффективности A+++ как в режиме охлаждения, так и в режиме нагрева.

Показатели SEER и SCOP

• SEER (Seasonal Energy Efficiency Ratio): 9.5. Это означает, что за весь сезон охлаждения система производит в 9.5 раз больше холода, чем потребляет электроэнергии. Данный показатель достигнут благодаря использованию компрессора с управляемой производительностью и оптимизированного теплообменника с увеличенной площадью поверхности.

• SCOP (Seasonal Coefficient of Performance): 5.1. Усредненный сезонный коэффициент производительности в режиме нагрева. Значение выше 5.0 указывает на высокую эффективность работы в режиме теплового насоса, что позволяет использовать устройство как основной источник отопления в межсезонье и как вспомогательный — в зимний период.

Хладагент R32

Система спроектирована под использование дифторметана (R32). С инженерной точки зрения, переход на R32 обоснован тремя факторами:

1. Удельная хладопроизводительность: R32 обладает более высокой энтропией и теплопроводностью по сравнению с R410A, что позволяет снизить массу заправки хладагента при сохранении той же мощности.

2. Вязкость и плотность: Сниженная вязкость уменьшает потери давления в трубопроводах, повышая общий КПД холодильного контура.

3. Экологический профиль: Потенциал глобального потепления (GWP) у R32 составляет 675, что в три раза ниже, чем у R410A (2088).

Рабочие диапазоны температур

Инверторная плата управления наружного блока (в стандартной комплектации MUZ-LN35VG2) обеспечивает стабильную работу системы в следующих границах:

• Охлаждение: от -10°C до +46°C. Возможность работы на холод при отрицательных температурах востребована для серверных комнат и технических помещений.

• Обогрев: от -15°C до +24°C. Гарантированный запуск и эффективный теплосъем обеспечиваются даже при умеренных морозах, что подтверждено заводскими испытаниями.

3. Система фильтрации Plasma Quad Plus: Физика процесса

Ключевым отличием серии LN от базовых моделей является интегрированная система активной фильтрации Plasma Quad Plus. Это не пассивный механический фильтр (сетка), а электростатический двухступенчатый комплекс.

Принцип действия

Система создает завесу из низкотемпературной плазмы, через которую проходит весь обрабатываемый воздух.

1. Ионизация: На вольфрамовый разрядный электрод подается высокое напряжение (порядка 6000В), что приводит к ионизации газов воздуха и образованию озона и свободных радикалов в контролируемых концентрациях.

2. Электростатическое осаждение: Заряженные частицы пыли, бактерии и аллергены притягиваются к осадительным пластинам с противоположным зарядом.

3. Деактивация: Свободные радикалы разрушают белковые оболочки вирусов и бактерий, деактивируя их.

Эффективность по классам загрязнителей

Лабораторные тесты (институт QTEC, Япония) подтверждают следующие параметры эффективности:

• Бактерии и Вирусы: Нейтрализация 99% штаммов за 115 минут работы в помещении объемом 25 м³.

• Аллергены: Денатурация белков пыльцы, плесени и эпидермиса домашних животных на уровне 98%.

• PM2.5: Система эффективно улавливает мелкодисперсные частицы диаметром до 2.5 микрометров. Это критически важно для городских квартир, расположенных вблизи автомагистралей, так как частицы PM2.5 способны проникать в кровоток человека через легкие.

Важной инженерной особенностью является отсутствие необходимости замены плазменного фильтра. Обслуживание сводится к периодической промывке блока в теплой воде с нейтральным моющим средством каждые 3-6 месяцев эксплуатации.

4. Сенсорная система 3D I-See и управление потоками

Модель MSZ-LN35VG2W оснащена инфракрасным датчиком 3D I-See, расположенным в выдвижном блоке на нижней панели. Это не просто датчик движения, а тепловизор низкого разрешения.

Алгоритм работы сенсора

Датчик сканирует объем помещения, разделяя его на 752 условные зоны. Сканирование происходит путем вращения головки датчика влево-вправо. На основе полученных данных микропроцессор строит трехмерную температурную карту помещения.

1. Определение положения людей: Анализ тепловых сигнатур позволяет определить, где именно находятся люди в комнате.

2. Определение активности: По динамике изменения теплового пятна система вычисляет уровень метаболической активности человека (сон, чтение, физические упражнения).

3. Выявление тепловых зон: Датчик фиксирует источники тепла (окна, бытовая техника) и холодные зоны (сквозняки).

Логика управления воздушными потоками

На основе данных от 3D I-See, система управляет двойными независимыми жалюзи (Double Flap). Внутренний блок имеет два независимых двигателя для управления горизонтальными направляющими и два ряда вертикальных направляющих.

• Режим «Прямой поток»: Воздух направляется непосредственно на человека для быстрого охлаждения или обогрева (используется при входе в помещение).

• Режим «Непрямой поток»: Воздух огибает зону нахождения человека, исключая риск переохлаждения и сквозняков (Draft prevention).

• Разделение зон: Благодаря раздельным жалюзи, кондиционер может одновременно обслуживать две разные зоны комнаты, например, подавать воздух влево и вправо, оставляя центр (где сидит человек) без прямого обдува.

• Энергосбережение: Если датчик фиксирует отсутствие людей в помещении более 60 минут, система переходит в энергосберегающий режим, повышая (при охлаждении) или понижая (при нагреве) целевую температуру на 2°C, что снижает потребление энергии на 10-20%.

5. Технология Dual Barrier Coating: Материаловедение

Одной из главных проблем эксплуатации климатической техники является накопление загрязнений на внутренних элементах, что ведет к падению производительности, росту шума и появлению неприятных запахов. В MSZ-LN35VG2W применена технология покрытия Dual Barrier Coating.

Структура покрытия

Это гибридное покрытие, нанесенное на теплообменник, вентилятор (крыльчатку) и внутренние воздуховоды. Оно сочетает в себе:

• Гидрофильные зоны (с фтором): Отталкивают гидрофобные загрязнители, такие как масляные аэрозоли, табачные смолы и жиры, присутствующие на кухне.

• Гидрофобные зоны: Отталкивают гидрофильные загрязнители, такие как обычная бытовая пыль, ворс тканей и шерсть.

Инженерный результат

Применение Dual Barrier Coating обеспечивает «эффект лотоса» внутри корпуса. Загрязнения не закрепляются на поверхностях и смываются конденсатом, образующимся в режиме охлаждения.

• Стабильность характеристик: Аэродинамическое сопротивление крыльчатки вентилятора не возрастает со временем, сохраняя расчетный расход воздуха и уровень энергоэффективности.

• Акустический комфорт: Отсутствие налипания пыли на вентилятор предотвращает разбалансировку и появление вибрационных шумов в процессе длительной эксплуатации.

6. Акустические характеристики

Серия MSZ-LN разрабатывалась с учетом требований к установке в спальных помещениях и детских комнатах.

Уровни звукового давления

• Минимальный (Silent Mode): 19 дБ(А). Этот уровень находится на пороге слышимости человеческого уха в условиях городской квартиры (фоновый шум ночью обычно составляет 25-30 дБ). Достигается за счет снижения оборотов вентилятора и оптимизации формы лопастей для минимизации турбулентности.

• Номинальный (низкая/средняя скорость): 23-29 дБ(А). Комфортный уровень, не мешающий разговору или просмотру телевизора.

• Максимальный: 43 дБ(А). Используется только в режиме интенсивного охлаждения для быстрого достижения целевой температуры.

Для сравнения: шелест листвы оценивается в 20-22 дБ, шепот человека на расстоянии 1 метра — 25 дБ. Таким образом, работа устройства на минимальной скорости практически неразличима на слух.

7. Коммуникационные интерфейсы и Управление

Модель штатно (из коробки) оснащена встроенным Wi-Fi адаптером MAC-567IF-E1 (интегрирован в корпус, слот скрыт). Это исключает необходимость докупки внешних модулей и их монтажа.

Платформа MELCloud

Управление осуществляется через облачный сервис MELCloud, доступный через мобильные приложения (iOS, Android) и веб-интерфейс.

• Функционал: Полное дублирование функций пульта ДУ, программирование недельного таймера, мониторинг температуры в помещении в реальном времени.

• Отчетность: Система предоставляет отчеты об энергопотреблении, что позволяет пользователю анализировать затраты.

• Уведомления: При возникновении нештатной ситуации (код ошибки) система отправляет уведомление на электронную почту владельца, что упрощает диагностику для сервисных служб.

Пульт дистанционного управления

В комплекте поставляется дизайнерский пульт с подсветкой экрана, окрашенный в цвет внутреннего блока (белый для модели VG2W). Особенностью является высокая точность передачи сигнала и интуитивный интерфейс для управления сложными функциями, такими как настройка зон 3D I-See.

8. Технические требования к монтажу

Для обеспечения паспортных характеристик и долговечности оборудования необходимо соблюдение строгих монтажных нормативов.

• Диаметры труб: Жидкостная — 6.35 мм (1/4"), Газовая — 9.52 мм (3/8").

• Максимальная длина трассы: 20 метров. Превышение этого значения приведет к критическому падению производительности компрессора.

• Максимальный перепад высот: 12 метров. Важный параметр при установке наружного блока на крыше или в подвале относительно внутреннего.

• Электропитание: Подвод питания осуществляется к наружному блоку. Требуется выделенная линия с автоматическим выключателем. Межблочный кабель — 4-жильный, сечением не менее 1.5 мм².

• Дренаж: Требуется обеспечение гравитационного стока конденсата или установка дренажной помпы (при невозможности стока самотеком).

Важно: Установка должна производиться сертифицированными специалистами с использованием вакуумного насоса для удаления влаги и воздуха из контура перед запуском хладагента. Пренебрежение вакуумированием критически снижает срок службы компрессора и эффективность масла.

9. Инженерные ограничения и рекомендации (Honest Constraints)

Несмотря на высокий технологический уровень, MSZ-LN35VG2W имеет объективные ограничения применения, о которых необходимо знать до покупки:

1. Локализация климата: Это сплит-система, предназначенная для одного помещения. Открытие дверей в смежные комнаты не обеспечит равномерного охлаждения всей квартиры, а лишь увеличит нагрузку на компрессор, выводя его на максимальные обороты и снижая ресурс.

2. Положение жалюзи: Сложная система двойных жалюзи требует аккуратного обращения. Запрещается регулировать их положение вручную (руками), так как это приведет к рассинхронизации шаговых двигателей и поломке механизма.

3. Отопление зимой: Хотя система работает до -15°C, при более низких температурах КПД теплового насоса падает. Для регионов с суровыми зимами данная модель должна рассматриваться как дополнительный источник тепла, а не замена центральному отоплению (для полноценного отопления рекомендуются модели серии Zubadan).

4. Размещение датчика: Не рекомендуется устанавливать блок в нишах или напротив зеркал/стеклянных поверхностей, так как это может исказить показания инфракрасного датчика 3D I-See.

10. Комплектация и логистика

При заказе модели Mitsubishi Electric MSZ-LN35VG2W в комплект поставки входят:

1. Внутренний блок (Indoor Unit) белого цвета.

2. Монтажная пластина для крепления на стену.

3. Пульт дистанционного управления с батарейками.

4. Фильтры очистки воздуха (установлены в блоке): Plasma Quad Plus и дезодорирующий фильтр.

5. Инструкция по эксплуатации и инструкция по монтажу.

Наружный блок MUZ-LN35VG2 (или совместимый мульти-сплит блок MXZ) приобретается и отгружается как отдельная товарная позиция, хотя является неотъемлемой частью системы.

Заключение: Системная валидация выбора

Модель MSZ-LN35VG2W представляет собой технически завершенное решение для пользователей, ставящих в приоритет качество воздуха и акустический комфорт. Выбор данной модификации (3.5 кВт, Natural White) является рациональным для гостиных и спален площадью 25-35 м² в современных интерьерах.

Стоимость устройства обусловлена не маркетинговым позиционированием, а объективной себестоимостью примененных компонентов: датчика 3D I-See, плазменной системы фильтрации, сложной механики двойных жалюзи и покрытия Dual Barrier. С точки зрения совокупной стоимости владения (TCO), инвестиции в класс A+++ окупаются за счет снижения счетов за электроэнергию в течение 3-5 лет эксплуатации по сравнению с моделями класса A или B, при значительно более высоком уровне комфорта и гигиены воздуха.

Данный документ подтверждает соответствие заявленных характеристик фактическим инженерным решениям, реализованным в продукте Mitsubishi Electric MSZ-LN35VG2W.
