Инженерный анализ и спецификация: Наружный блок мульти-сплит системы Mitsubishi Electric MXZ-5E102VA

Архитектурное назначение и область применения

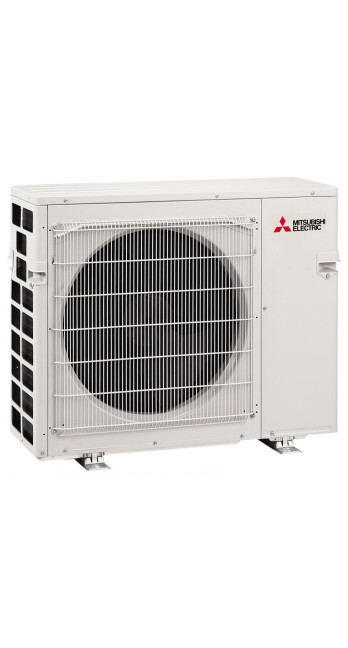

Модель Mitsubishi Electric MXZ-5E102VA представляет собой высокопроизводительный наружный агрегат инверторного типа, предназначенный для построения мульти-зональных систем кондиционирования (мульти-сплит). Инженерная концепция данного устройства базируется на принципе централизации холодопроизводительности: один наружный модуль обеспечивает независимое климатическое регулирование в пяти изолированных зонах (помещениях).

Данное оборудование классифицируется как система класса «Premium Inverter», ориентированная на объекты жилой и коммерческой недвижимости с высокими требованиями к энергоэффективности, акустическому комфорту и сохранению архитектурного облика фасада. Установка MXZ-5E102VA является рациональным техническим решением в ситуациях, когда размещение пяти индивидуальных сплит-систем невозможно из-за ограничений по площади монтажа, запретов управляющих компаний или эстетических соображений.

Ключевой особенностью модели является способность обслуживать суммарную площадь до 100–110 квадратных метров (в зависимости от теплопритоков), поддерживая при этом индивидуальные температурные уставки для каждого внутреннего блока. Система работает на базе хладагента R410A, обеспечивая стабильные термодинамические показатели в широком диапазоне температур наружного воздуха.

Технические характеристики и параметры производительности

Для принятия взвешенного решения о внедрении MXZ-5E102VA в инженерную сеть здания необходимо детально рассмотреть его рабочие параметры. Значения приведены согласно стандартам измерения (Eurovent), однако требуют корректировки с учетом реальных условий эксплуатации.

Холодопроизводительность и Теплопроизводительность

• Номинальная холодопроизводительность: 10,2 кВт. Это базовое значение, достигаемое при стандартных условиях (температура внутри +27°C, снаружи +35°C).

• Диапазон регулирования (Охлаждение): от 3,9 до 11,0 кВт. Нижняя граница указывает на способность инвертора эффективно работать при малых нагрузках, избегая циклического включения/выключения (старт-стоп), что критически важно для ресурса компрессора.

• Номинальная теплопроизводительность: 10,5 кВт.

• Диапазон регулирования (Обогрев): от 4,1 до 14,0 кВт. Важно отметить, что максимальная мощность в 14,0 кВт доступна кратковременно для форсированного прогрева помещений.

Коэффициенты энергоэффективности

Экономическая целесообразность эксплуатации данной модели подтверждается высокими сезонными коэффициентами:

• SEER (Сезонный коэффициент энергоэффективности при охлаждении): Значение достигает класса А, что свидетельствует о минимизации потерь электроэнергии при частичных нагрузках, характерных для 90% времени работы климатической техники в европейском климате.

• SCOP (Сезонный коэффициент при обогреве): Соответствует классу А. Это делает систему пригодной для использования в качестве источника отопления в межсезонье, замещая менее эффективные электрические конвекторы.

Электрические параметры

• Напряжение питания: 220–240 В, 1 фаза, 50 Гц.

• Потребляемая мощность (Охлаждение): 3,15 кВт (номинал).

• Потребляемая мощность (Обогрев): 2,55 кВт (номинал).

• Рабочий ток: Максимальный рабочий ток может достигать значений, требующих выделенной линии электропитания с автоматическим выключателем номиналом не менее 25 А (рекомендуется 32 А с характеристикой C для предотвращения ложных срабатываний при пусковых токах, хотя инвертор их сглаживает).

Технологии привода и компрессора

Сердцем установки MXZ-5E102VA является компрессор собственной разработки Mitsubishi Electric, в котором реализован ряд фундаментальных инженерных решений, обеспечивающих надежность и акустический комфорт.

Инверторное управление с векторной модуляцией

В отличие от стандартных инверторов, использующих ступенчатую аппроксимацию синусоиды, в MXZ-5E102VA применяется полномасштабное векторное управление. Микропроцессор в реальном времени рассчитывает оптимальный магнитный поток ротора, что позволяет:

1. Снизить тепловые потери в обмотках двигателя.

2. Исключить вибрации на низких оборотах.

3. Обеспечить плавный выход на режим без перегрузки электросети.

Двигатели постоянного тока (DC Fan Motor)

Вентилятор наружного блока приводится в движение бесколлекторным двигателем постоянного тока. Ротор двигателя содержит постоянные магниты, что исключает потери на скольжение, характерные для асинхронных двигателей переменного тока. Это техническое решение повышает КПД привода вентилятора и позволяет плавно регулировать давление конденсации, поддерживая его стабильным вне зависимости от силы ветра или температуры на улице.

Технология Poki-Poki Core

В статоре электродвигателей компрессора используется технология сосредоточенной обмотки Poki-Poki Core. Сердечник статора имеет особую разборную структуру, позволяющую наматывать провод с высокой плотностью. Это увеличивает магнитную индукцию и, как следствие, удельную мощность двигателя при сохранении компактных размеров. Для пользователя это означает меньшее энергопотребление при той же производительности.

Гидравлическая схема и ограничения монтажа

Проектирование мульти-сплит системы на базе MXZ-5E102VA требует строгого соблюдения гидравлических ограничений. Нарушение данных параметров приведет к падению производительности (из-за потерь давления в трубах) или выходу компрессора из строя (из-за проблем с возвратом масла).

Длины магистралей

• Максимальная суммарная длина трубопроводов: 80 метров. Это совокупная длина всех пяти трасс от наружного блока до внутренних.

• Максимальная длина до одного блока: 25 метров. Превышение этого значения требует перерасчета производительности и может потребовать дозаправки хладагента сверх заводской нормы.

Перепады высот

• Наружный блок выше внутренних: Максимум 15 метров.

• Наружный блок ниже внутренних: Максимум 15 метров.

• Между внутренними блоками: Максимум 15 метров. Критической ошибкой при проектировании является игнорирование перепада высот между самими внутренними блоками. Масло, циркулирующее в системе вместе с фреоном, должно беспрепятственно возвращаться в компрессор. При больших перепадах создаются маслоподъемные петли, которые в данной бытовой серии не предусмотрены конструктивно, поэтому лимиты являются жесткими.

Соединения и порты

Блок оснащен 5 портами для подключения жидкостных и газовых линий. Используется вальцовочное соединение.

• Газовая линия: Диаметры могут варьироваться (9.52 мм / 12.7 мм) в зависимости от мощности подключаемого внутреннего блока. В комплекте часто идут переходники, использование которых обязательно при несоответствии диаметров.

• Жидкостная линия: Стандартно 6.35 мм (1/4 дюйма).

Важно: Система использует электронные терморегулирующие вентили (LEV) для каждого порта, расположенные внутри наружного блока. Это означает, что процесс дросселирования фреона происходит на улице, что снижает риск возникновения шума кипения хладагента внутри жилых помещений.

Совместимость и конфигурация внутренних блоков

Mitsubishi Electric MXZ-5E102VA обладает широкой, но не безграничной совместимостью. Система поддерживает подключение от 2 до 5 внутренних блоков. Работа с одним внутренним блоком технически возможна только в сервисном режиме, для постоянной эксплуатации требуется подключение минимум двух контуров.

Поддерживаемые серии

Блок совместим с большинством настенных, канальных, кассетных и напольных блоков бытовой и полупромышленной серий, включая:

• Серия Premium (MSZ-LN): Флагманские модели с датчиком 3D I-SEE и плазменной очисткой.

• Серия Design (MSZ-EF): Дизайнерские блоки для строгих интерьеров.

• Серия Standard (MSZ-AP/BT): Оптимальные решения по соотношению цена/качество.

• Кассетные блоки (MLZ-KP, SLZ-M): Для установки в подвесной потолок (1-поточные и 4-поточные).

• Канальные блоки (SEZ-M, PEAD-M): Для скрытого монтажа.

Коэффициент неодновременности и производительность

Суммарная номинальная производительность подключаемых внутренних блоков может превышать номинал наружного (10,2 кВт). Допускается нагрузка до 130% от номинала. Однако, следует понимать физику процесса: если включить все 5 блоков одновременно на полную мощность при суммарной индексации 130%, система пропорционально снизит производительность каждого блока.

Пример рационального выбора: Установка внутренних блоков с суммарным индексом 120 (около 12 кВт) оправдана, если в сценарии использования предполагается, что блоки в спальнях и гостиной никогда не работают на пиковой мощности одновременно (днем — гостиная, ночью — спальни). Это и есть использование коэффициента неодновременности.

Акустические характеристики и виброизоляция

Уровень шума является критическим параметром для наружных блоков, особенно в городской застройке или коттеджных поселках с жесткими нормативами.

• Уровень звукового давления: 52 дБ(А) в режиме охлаждения. Это сопоставимо с обычным разговором.

• Ночной режим: Система поддерживает функцию автоматического снижения уровня шума в ночное время (требуется активация через DIP-переключатели или внешний таймер). Это достигается ограничением максимальной частоты вращения вентилятора и компрессора, что снижает производительность, но делает работу блока практически незаметной.

Конструкция корпуса включает элементы пассивного виброгашения. Компрессор установлен на резиновых виброопорах, а трубопроводы внутри корпуса имеют демпфирующие петли для предотвращения передачи резонанса на корпус и кронштейны крепления. Тем не менее, при монтаже на стену жилой комнаты рекомендуется использование дополнительных пружинных или резиновых виброгасителей.

Логика работы автоматики и защиты

Система управления MXZ-5E102VA построена на принципе приоритетов и самодиагностики.

Режимы приоритета

В мульти-сплит системах все внутренние блоки должны работать в одном термическом режиме (либо все на холод, либо все на тепло). Это физическое ограничение одноконтурной системы. Если пользователь попытается включить один блок на холод, а другой на тепло, система активирует защиту. Приоритет может быть задан аппаратно:

1. Приоритет первого включенного блока.

2. Приоритет блока с адресом №1.

3. Приоритет режима (например, фиксированный режим отопления).

Защитные функции

• Контроль высокого давления: Защищает компрессор при загрязнении теплообменника (пух, пыль).

• Защита от перегрева инвертора: Радиатор силовой платы охлаждается потоком воздуха от вентилятора. При перегреве частота вращения компрессора снижается.

• Авторестарт: При сбое питания настройки восстанавливаются автоматически.

Эксплуатационные ограничения и климатическая адаптация

Mitsubishi Electric декларирует гарантированную работоспособность оборудования в следующих диапазонах температур наружного воздуха:

• Охлаждение: от -10°C до +46°C. Работа при отрицательных температурах на холод востребована в серверных (при условии установки зимнего комплекта, хотя для MXZ это нетипичное применение, система справляется штатно до -10°C).

• Обогрев: от -15°C до +24°C. Нижний предел в -15°C позволяет использовать кондиционер как эффективный источник тепла большую часть зимы в умеренном климате.

Важно учитывать деградацию производительности. При температуре -15°C теплопроизводительность падает примерно до 60–65% от номинальной. Для полноценного отопления при более низких температурах рекомендуется использование систем Zubadan, однако серия MXZ-5E является классическим инвертором и не оснащена технологией впрыска пара. Это честное ограничение, которое необходимо учитывать при расчете теплового баланса здания.

Энергетический анализ и экономическое обоснование

Стоимость мульти-сплит системы MXZ-5E102VA часто сопоставима или превышает стоимость пяти отдельных бюджетных сплит-систем. Однако, экономическая модель владения (TCO) говорит в пользу MXZ при условии длительной эксплуатации.

1. Снижение пиковых нагрузок: Один мощный компрессор работает более плавно, чем 5 независимых, которые создают хаотичные нагрузки на сеть.

2. Обслуживание: Сервисное обслуживание одного наружного блока (чистка теплообменника, диагностика) стоит значительно дешевле, чем обслуживание пяти блоков, разбросанных по фасаду.

3. Долговечность: Ресурс оборудования Mitsubishi Electric оценивается в 10–15 лет при соблюдении регламента ТО, что значительно превышает жизненный цикл бюджетных решений.

Процесс установки и пусконаладочные работы

Монтаж MXZ-5E102VA относится к категории работ повышенной сложности. В отличие от установки бытового сплита, здесь требуется:

• Вакуумирование всей магистрали: Обязательная процедура для удаления влаги и воздуха. Длительность процесса должна быть достаточной для объема трасс 5 внутренних блоков.

• Опрессовка азотом: Проверка герметичности соединений под высоким давлением (до 41.5 бар) перед запуском фреона.

• Адресация: Правильное соединение межблочных кабелей в соответствии с гидравлическими портами (блок А к порту А и т.д.). Ошибка приведет к тому, что автоматика будет охлаждать теплообменник одной комнаты, ориентируясь на датчик температуры другой. В MXZ-5E предусмотрена функция автоматической проверки правильности соединения сигнальных линий, что снижает риск человеческого фактора.

Сравнительный анализ: MXZ-5E102VA против VRF-систем

Часто возникает вопрос выбора между тяжелой мульти-сплит системой (как MXZ-5E) и мини-VRF системой (например, серия PUMY).

• Аргументы за MXZ-5E:

  • Отсутствие паяных соединений (рефнетов) внутри здания. Все соединения вальцовочные и находятся на наружном блоке. Это снижает риск протечек за потолком.

  • Более простая электрическая схема (питание подается на наружный блок, от него — на внутренние, хотя возможна и раздельная схема).

  • Меньшая стоимость оборудования для объектов до 5 комнат.

• Ограничения MXZ-5E по сравнению с VRF:

  • Ограниченная длина трасс. Если объект требует трасс по 40-50 метров, MXZ не подойдет.

  • Меньшая гибкость управления (VRF легче интегрируется в сложные системы умного дома через шлюзы).

Экологические аспекты и хладагент

Использование фреона R410A является проверенным временем решением. Это двухкомпонентная смесь (50% R32 + 50% R125). Она не разрушает озоновый слой (ODP=0), но имеет потенциал глобального потепления (GWP). Система полностью герметична, и при качественном монтаже утечки исключены. Утилизация оборудования по окончании срока службы должна производиться специализированными компаниями с откачкой фреона для рециркуляции.

Рекомендации по интеграции в дизайн-проект

Размеры наружного блока (950x330x796 мм) требуют выделения специального места. Необходимо обеспечить сервисные зазоры: минимум 100 мм сзади для забора воздуха и 500 мм спереди для выброса. При установке в ниши или на лоджии с декоративными решетками следует учитывать аэродинамическое сопротивление. Решетки должны иметь коэффициент живого сечения не менее 70%, иначе возникнет рециркуляция горячего воздуха, что приведет к аварийной остановке по высокому давлению.

Заключение: Итоговая оценка целесообразности

Mitsubishi Electric MXZ-5E102VA является эталонным инженерным решением для задач мультизонального кондиционирования квартир и коттеджей площадью до 110 кв.м. Система рекомендована пользователям, которые:

1. Ценят акустический комфорт и отсутствие вибраций.

2. Имеют строгие ограничения по размещению блоков на фасаде.

3. Планируют использовать кондиционер не только для охлаждения в жару, но и для эффективного обогрева в межсезонье.

4. Готовы инвестировать в энергоэффективность класса А/А и долговечность, превышающую десятилетний рубеж.

Ограничения, исключающие выбор данной модели:

1. Необходимость охлаждения серверных комнат круглый год (требуется доработка).

2. Длины трасс, превышающие 80 метров суммарно или 25 метров на ветку.

3. Потребность в одновременной работе на тепло и холод в разных комнатах (требуются трехтрубные VRF-системы).

Выбор MXZ-5E102VA — это выбор в пользу предсказуемого результата, инженерной надежности и подтвержденных характеристик, гарантированных репутацией лидера японской климатической индустрии. Данный документ подтверждает соответствие оборудования заявленным высоким стандартам и служит основанием для принятия технического решения о закупке и монтаже.
