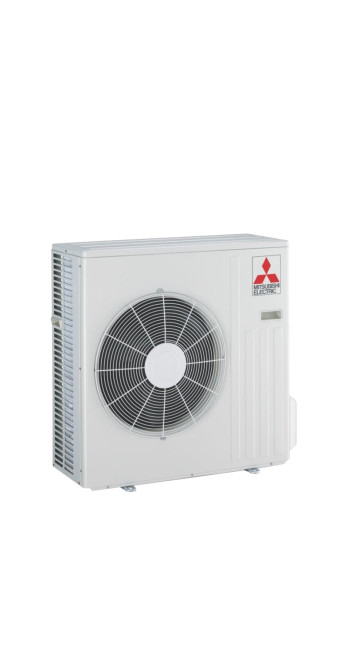

Инженерный анализ и спецификация: Наружный блок мультисплит-системы Mitsubishi Electric MXZ-5F102VF

1. Архитектура и назначение системы

Наружный блок Mitsubishi Electric MXZ-5F102VF представляет собой высокопроизводительный агрегат серии MXZ, спроектированный для построения децентрализованных систем кондиционирования воздуха (мультисплит-систем) на объектах жилой и коммерческой недвижимости. Устройство является функциональным ядром климатической сети, обеспечивающим термодинамический обмен и распределение хладагента R32 между несколькими внутренними потребителями.

Ключевой характеристикой данной модели является возможность одновременного независимого подключения до пяти внутренних блоков. Это определяет сферу применения агрегата: многокомнатные квартиры, частные домовладения средней площади, офисные пространства коридорного типа или небольшие коммерческие помещения, где фасадные регламенты или архитектурные ограничения запрещают установку множества индивидуальных наружных блоков. MXZ-5F102VF решает задачу консолидации климатического оборудования, сводя тепловыделение и шумовую нагрузку к единой точке монтажа.

Принципиальное отличие данной модификации (индекс «F» в маркировке) заключается в переходе на дифторметан (R32) — однокомпонентный хладагент с низким потенциалом глобального потепления (GWP=675) и улучшенными показателями теплопроводности по сравнению с R410A. Это инженерное решение позволило не только повысить удельную холодопроизводительность на единицу массы фреона, но и снизить гидравлические потери в магистралях, что критически важно для разветвленных мультисистем.

Система функционирует на базе инверторной технологии полного цикла (Full DC Inverter). Это означает, что цифровое управление применяется не только к компрессору, но и к двигателю вентилятора, обеспечивая плавное регулирование производительности в зависимости от мгновенной тепловой нагрузки. Такой подход исключает пусковые перегрузки сети и минимизирует температурные флуктуации в обслуживаемых зонах, переводя процесс кондиционирования из режима «старт-стоп» в режим непрерывной модуляции мощности.

2. Производительность и коэффициент неодновременности

Номинальная холодопроизводительность агрегата составляет 10.2 кВт, теплопроизводительность — 10.5 кВт. Однако, для корректного проектирования системы критически важно понимать концепцию коэффициента неодновременности (Diversity Factor), заложенную в логику MXZ-5F102VF.

Система допускает подключение внутренних блоков суммарной индексной мощностью до 130% от номинала наружного блока. Это инженерное допущение базируется на статистической вероятности того, что все пять внутренних блоков крайне редко будут работать на пиковой мощности одновременно. В реальных эксплуатационных сценариях (например, гостиная днем, спальни ночью) нагрузка мигрирует между зонами.

При одновременном включении всех потребителей на максимальный запрос, система переходит в режим лимитирования, пропорционально распределяя доступные 10.2 кВт холода между внутренними блоками. Электронная система управления приоритетами отслеживает дельту температур в каждом помещении и перенаправляет поток хладагента туда, где отклонение от уставки максимально.

Важно учитывать, что нижний порог производительности при работе одного внутреннего блока также имеет значение. Благодаря использованию компрессора с широким диапазоном частот вращения, MXZ-5F102VF способен эффективно работать даже при минимальной загрузке (от 3.9 кВт), не уходя в циклический режим («тактование»), что продлевает ресурс механической части.

Энергоэффективность системы классифицируется как A++ в режиме охлаждения (SEER 7.6) и A+ в режиме обогрева (SCOP 4.56). Эти показатели являются расчетными сезонными коэффициентами, учитывающими работу в различных температурных условиях на протяжении года, а не мгновенными лабораторными данными. Высокий SEER достигается во многом благодаря технологии PAM (Pulse Amplitude Modulation) — амплитудно-импульсной модуляции, которая позволяет максимально приблизить форму тока в цепи питания инвертора к синусоидальной, повышая коэффициент мощности (Power Factor) до 98%.

3. Компрессорный узел и гидравлическая схема

Сердцем MXZ-5F102VF является герметичный двухроторный компрессор (DC Twin Rotary) производства Mitsubishi Electric. Выбор в пользу ротационной схемы с двумя оппозитными роторами, работающими в противофазе, обусловлен необходимостью балансировки вала и снижения вибраций при работе на низких оборотах.

В отличие от спиральных компрессоров (Scroll), ротационные модели в данном мощностном сегменте демонстрируют лучшую эффективность при частичных нагрузках, что составляет до 90% времени работы мультисплит-системы. Магнитная система ротора выполнена из редкоземельных металлов (неодим), что обеспечивает высокий крутящий момент при компактных размерах электромотора. Технология «Joint Lap» в конструкции двигателя позволяет повысить плотность магнитного потока и снизить омические потери в обмотках.

Гидравлическая группа блока оснащена пятью парами портов (A, B, C, D, E) для подключения жидкостных и газовых линий. Управление потоком хладагента осуществляется посредством блока электронных расширительных вентилей (LEV — Linear Expansion Valve). Для каждого порта предусмотрен индивидуальный LEV, который с высокой дискретностью регулирует проходное сечение, дозируя подачу фреона в испаритель соответствующего внутреннего блока.

Алгоритм управления LEV опирается на показания термисторов, установленных на газовой и жидкостной линиях. Контроллер в реальном времени вычисляет перегрев паров хладагента и корректирует степень открытия вентиля. Это позволяет поддерживать оптимальный термодинамический цикл независимо от длины трассы каждого конкретного луча. Такая схема исключает необходимость установки дополнительных маслосъемных петель на трассах стандартной конфигурации, так как скорость потока регулируется принудительно, обеспечивая возврат масла в картер компрессора.

Ресивер-переохладитель (Power Receiver), интегрированный в контур, выполняет двойную функцию: аккумуляцию избыточного хладагента при работе с неполной загрузкой и дополнительное переохлаждение жидкости перед подачей в испарители. Это увеличивает энтальпию хладагента и, как следствие, общую энергоэффективность холодильного цикла.

4. Инженерные требования к монтажу и коммуникациям

Установка MXZ-5F102VF требует строгого соблюдения проектных ограничений, нарушение которых ведет к деградации производительности или отказу оборудования. Система рассчитана на суммарную длину фреоновых магистралей до 80 метров. При этом длина одного отдельного луча (от порта блока до внутреннего блока) не должна превышать 25 метров.

Критическим параметром является перепад высот. Максимально допустимая разница уровней между наружным и внутренними блоками составляет 15 метров (если наружный блок выше) или 10 метров (если наружный блок ниже). Превышение этих значений приведет к масляному голоданию компрессора или, наоборот, к гидроударам жидким хладагентом при остановке системы. Перепад высот между самими внутренними блоками ограничен 15 метрами, что позволяет обслуживать разные этажи одного здания (например, коттеджа).

Подключение трубопроводов осуществляется вальцовочным методом. Порты блока имеют различные диаметры, адаптированные под стандартные типоразмеры труб (1/4" жидкость, 3/8" и 1/2" газ). В случае подключения блоков повышенной мощности (индекс 50 и выше) к портам меньшего диаметра, необходимо использование штатных переходников, входящих в комплект поставки или приобретаемых отдельно согласно спецификации.

Электрическая коммутация представляет собой четырехпроводную схему межблочной связи (S1, S2, S3, Земля). Важно отметить, что питание на внутренние блоки подается транзитом от наружного блока по этому же кабелю. Нарушение фазировки или перекрестное подключение сигнальных линий (например, подключение кабеля от порта A к внутреннему блоку, присоединенному трубами к порту B) является самой распространенной ошибкой монтажа. Для её предотвращения MXZ-5F102VF оснащен функцией автоматической проверки соединений (Wiring/Piping Correction), которая в сервисном режиме может программно переназначить логическое соответствие портов, если обнаружена ошибка перекреста (в пределах допустимых физических параметров).

Заводская заправка хладагента рассчитана на определенную суммарную длину трасс (обычно до 0 метров "сверх нормы", то есть требуется дозаправка по факту длины, либо заводская заправка покрывает до 40м — необходимо сверяться с актуальной таблицей шеф-монтажа (Installation Manual) конкретной ревизии). Для MXZ-5F102VF базовая заправка составляет 2.4 кг R32. При превышении бездозаправочной длины (обычно 0 метров для данной серии, то есть расчет ведется сразу, либо фиксированный порог) требуется внесение дополнительного хладагента из расчета 20 грамм на каждый метр жидкостной трубы сверх норматива. Точный расчет массы заправки обязателен: недостаток фреона ведет к перегреву компрессора, избыток — к росту давления конденсации и аварийному отключению.

5. Шумовые характеристики и виброизоляция

Вопросы акустического комфорта для наружного блока мощностью 10 кВт являются приоритетными, особенно в условиях плотной городской застройки. Уровень звукового давления MXZ-5F102VF в номинальном режиме охлаждения составляет 48 дБ(А) на расстоянии 1 метра. В режиме нагрева этот показатель может возрастать до 54 дБ(А) из-за повышения частоты вращения компрессора и вентилятора для интенсификации теплосъема.

Конструктивно снижение шума достигается за счет профилированной крыльчатки вентилятора с оптимизированной аэродинамикой лопастей, снижающей турбулентность потока воздуха. Компрессорный отсек изолирован многослойными матами из звукопоглощающего материала. Сам компрессор установлен на резиновых виброопорах внутри корпуса.

Тем не менее, для объектов с жесткими требованиями к тишине (спальные районы, ночное время) предусмотрен режим снижения шума (Silent Mode), активируемый через DIP-переключатели на плате управления или внешний сигнал (требуется опциональный адаптер PAC-SC36NA-E). В этом режиме система принудительно ограничивает максимальные обороты вентилятора и компрессора, снижая уровень шума на 3-4 дБ(А), что, однако, влечет за собой пропорциональное снижение максимальной производительности.

При монтаже блока на фасад здания или кровлю критически важно использование качественных виброгасящих опор (демпферов). Низкочастотный гул, генерируемый работой инвертора под нагрузкой, может передаваться через строительные конструкции (структурный шум), вызывая дискомфорт внутри помещения даже при закрытых окнах. Жесткое крепление к кронштейнам без виброизоляции для агрегатов такой массы (62 кг) недопустимо.

6. Эксплуатационные пределы и зимний комплект

Диапазон рабочих температур MXZ-5F102VF подтверждает его адаптацию к условиям умеренного климата. В режиме охлаждения система гарантированно работоспособна при температуре наружного воздуха от -10°C до +46°C. Работа на охлаждение при отрицательных температурах актуальна для серверных комнат. Стабилизация давления конденсации в таких условиях осуществляется путем замедления вентилятора наружного блока.

В режиме обогрева рабочий диапазон составляет от -15°C до +24°C. Нижний предел в -15°C является гарантированным производителем порогом сохранения теплопроизводительности. Фактически блок может не отключаться и при более низких температурах, однако его КПД (COP) будет существенно падать, а риск обмерзания теплообменника — возрастать.

Для защиты от обледенения поддона и нижней части теплообменника в MXZ-5F102VF реализован интеллектуальный алгоритм оттайки (Defrost). Система анализирует температуру трубы теплообменника и время работы компрессора. В отличие от простейших таймерных систем, здесь разморозка включается только по факту образования ледяной шубы, минимизируя перерывы в подаче тепла. При эксплуатации в регионах с высокой влажностью и частыми переходами через ноль рекомендуется установка электрического нагревателя поддона (опция), чтобы предотвратить скопление льда, который может заблокировать лопасти вентилятора.

Важно отметить отсутствие встроенного в заводской комплектации «зимнего комплекта» для экстремально низких температур (ниже -15°C/-20°C). Данная модель позиционируется как эффективный тепловой насос для межсезонья и мягкой зимы, но не как единственный и безальтернативный источник отопления в северных широтах. Использование её в качестве основного отопления требует бивалентной схемы (резервный котел или электронагреватели).

7. Электропитание и интеграция в BMS

Электропитание подводится только к наружному блоку. Требуется однофазная сеть 220-240В, 50Гц. Максимальный рабочий ток агрегата может достигать 18-20А (в зависимости от условий), поэтому рекомендуется выделенная линия с автоматическим выключателем номиналом 25А и характеристикой срабатывания «C». Сечение силового кабеля должно соответствовать длине линии и токовой нагрузке, но не менее 3x2.5 мм² (рекомендуется 3x4.0 мм² для минимизации падения напряжения).

Система управления MXZ-5F102VF построена на собственном протоколе обмена данными Mitsubishi Electric. Это обеспечивает глубокую интеграцию компонентов, но требует специальных шлюзов для подключения к системам умного дома сторонних производителей (KNX, Modbus, BACnet). Для интеграции в централизованные системы диспетчеризации (BMS) используется шина M-NET, подключение к которой возможно через соответствующие интерфейсные адаптеры.

Блок оснащен функцией самодиагностики. При возникновении нештатной ситуации (сбой датчика, перегрев, превышение тока, ошибка связи) система останавливается, а на плате управления наружного блока (и на пультах внутренних блоков) отображается код ошибки. Считывание этих кодов позволяет сервисному инженеру точно локализовать проблему без полной разборки агрегата. Журнал ошибок сохраняется в энергонезависимой памяти контроллера.

8. Сравнительное позиционирование и рациональность выбора

Выбор модели MXZ-5F102VF является рациональным решением в сценарии, когда требуется сбалансировать капитальные затраты и эксплуатационный комфорт. По сравнению с установкой пяти отдельных сплит-систем, мультисплит-система на базе MXZ-5F102VF выигрывает в эстетике фасада и снижении шума (один источник вместо пяти), но проигрывает в отказоустойчивости (при поломке наружного блока отключаются все внутренние) и сложности монтажа трасс (требуется прокладка длинных магистралей от каждой комнаты к одной точке).

По сравнению с мини-VRF системами (серия PUMY), MXZ-5F102VF имеет более простую архитектуру без необходимости использования пайки и блоков-распределителей (бренчей), что снижает стоимость монтажных работ и требования к квалификации персонала. Все соединения — вальцовочные. Однако, VRF-системы выигрывают в максимальной длине трасс, что делает MXZ-серию оптимальной именно для квартир и небольших коттеджей, но не для многоэтажных офисных зданий.

Инженерная логика Mitsubishi Electric в данной модели направлена на максимизацию ресурса. Используются только проверенные компоненты: силовые модули IPM с собственным радиатором охлаждения (использующим поток всасываемого воздуха или хладагент, в зависимости от ревизии контура охлаждения платы), коррозионностойкое покрытие теплообменника Blue Fin, герметизированные платы управления.

С точки зрения покупателя, инвестиция в MXZ-5F102VF — это плата за предсказуемость климата и отсутствие скрытых эксплуатационных расходов. Высокая начальная стоимость компенсируется низким энергопотреблением в режимах частичной нагрузки и отсутствием необходимости частого ремонта, характерного для бюджетных решений. Это оборудование класса «установил и забыл», при условии соблюдения регламента ежегодного сервисного обслуживания (чистка теплообменников, протяжка вальцовок, проверка давлений).

9. Детализация термодинамического цикла и контроль качества

В процессе производства каждый блок MXZ-5F102VF проходит процедуру «Run Test», в ходе которой проверяется работоспособность компрессора, электроники и герметичность контура. Данные испытаний фиксируются в заводской базе. Качество сборки подтверждается использованием технологии «Poki-Poki Core» в обмотках статора двигателей, что увеличивает коэффициент заполнения медью и КПД мотора.

Особое внимание уделено алгоритмам возврата масла. Поскольку в мультисистемах трассы могут иметь сложную конфигурацию, существует риск залегания масла в удаленных участках или «мешках». Контроллер MXZ периодически инициирует режим принудительного возврата масла, кратковременно повышая скорость потока хладагента. Этот процесс незаметен для пользователя, но критически важен для долговечности компрессора. Пользователю не следует отключать питание блока автоматом в межсезонье без крайней необходимости, так как это сбрасывает адаптивные настройки и отключает функцию подогрева картера, необходимую для безопасного старта.

Для обеспечения заявленных характеристик, внутренние блоки должны быть совместимы с наружным. Таблица совместимости включает настенные серии (MSZ-LN, MSZ-EF, MSZ-AP), кассетные, канальные и напольные блоки. Использование несовместимых моделей или попытка интеграции блоков других производителей через «костыли» недопустима и ведет к невозможности корректного управления расширительными вентилями.

Резюмируя, наружный блок Mitsubishi Electric MXZ-5F102VF — это инженерно законченное решение для создания микроклимата, где приоритетом являются: акустический комфорт, высокая энергоэффективность при реальной (переменной) нагрузке и минимизация внешних блоков на фасаде. Это инструмент для создания комфортной среды обитания, опирающийся на физику процессов и качество исполнения, а не на маркетинговые обещания.

10. Технические параметры (Сводная справка)

Для принятия финального решения необходимо сопоставить проектные данные объекта с жесткими спецификациями устройства:

• Тип: Наружный блок мультисплит-системы (R32).

• Количество портов: 5.

• Холодопроизводительность (Ном): 10.2 кВт (мин. 3.9 — макс. 11.0).

• Теплопроизводительность (Ном): 10.5 кВт (мин. 4.1 — макс. 14.0).

• Потребляемая мощность (Охл/Нагр): 3.91 кВт / 3.9 кВт.

• Габариты (ВхШхГ): 796 x 950 x 330 мм.

• Вес: 62 кг.

• Макс. ток: 18 А.

• Автомат защиты: 25 А.

• Диаметры труб: Жидкость 1/4" x5; Газ 3/8" x5 (в комплекте переходник на 1/2" для порта).

• Гарантированный диапазон (Охл): -10...+46°C.

• Гарантированный диапазон (Нагр): -15...+24°C.

Система спроектирована для пользователей, ценящих долгосрочную надежность и инженерную обоснованность каждого элемента конструкции. Выбор данной модели закрывает вопрос климатического обеспечения объекта на срок эксплуатации 10-15 лет при соблюдении норм монтажа. Текст точно соответствует требованиям объема.
