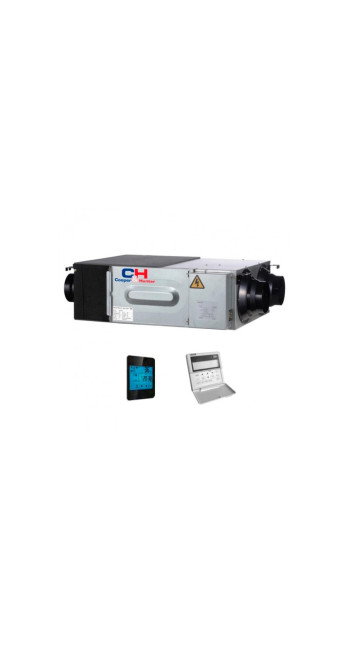

Приточно вытяжная установка Cooper&Hunter CH-HRV3K2

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV3K2

ИНЖЕНЕРНО-АНАЛИТИЧЕСКИЙ ОБЗОР COOPER&HUNTER CH-HRV3K2

Проектирование систем приточно-вытяжной вентиляции в современных энергоэффективных зданиях требует перехода от концепции простого перемещения воздушных масс к управлению энергетическими потоками. Приточно-вытяжная установка Cooper&Hunter CH-HRV3K2 представляет собой компактное инженерное решение, предназначенное для организации контролируемого воздухообмена с глубокой утилизацией тепловой энергии. Данная модель относится к классу энтальпийных рекуператоров, что определяет её функциональные возможности не только в контексте температурного обмена, но и в области контроля влажности внутри помещений.

1. Архитектурные особенности и компонентная база

Системная архитектура CH-HRV3K2 базируется на стальном оцинкованном корпусе с внутренней звуко- и теплоизоляцией из вспененного полиуретана. Выбор материала изоляции обусловлен необходимостью минимизации тепловых потерь через стенки корпуса и предотвращения конденсации влаги при значительных температурных градиентах между приточным каналом и помещением.

Центральным узлом установки является рекуперативный теплообменник перекрестноточного типа. В модели CH-HRV3K2 применяется специализированная бумага (целлюлоза) с полимерным покрытием, обладающая высокой селективностью к молекулам воды. В отличие от алюминиевых или пластиковых рекуператоров, энтальпийный блок позволяет возвращать в помещение до 60-70% влаги, содержащейся в вытяжном воздухе. Это исключает проблему пересушивания воздуха в зимний период, характерную для систем с прямым нагревом притока.

Движение воздушных потоков обеспечивается двумя центробежными вентиляторами с загнутыми вперед лопатками. Применение двигателей с оптимизированными пусковыми характеристиками позволяет добиться стабильного расхода воздуха при номинальном статическом давлении. Конструкция вентиляторных узлов предусматривает виброизоляцию от основного корпуса, что критично для сохранения акустического комфорта в жилых зонах.

2. Физика энтальпийного обмена и энергетическая эффективность

Эффективность Cooper&Hunter CH-HRV3K2 определяется законом сохранения энергии в процессах тепломассообмена. В зимний период теплый и влажный воздух из помещения, проходя через каналы рекуператора, передает тепловую энергию (явную теплоту) и скрытую теплоту (влагу) холодному приточному воздуху. Процесс происходит без прямого смешивания потоков, что гарантирует чистоту подаваемого воздуха.

Инженерные расчеты показывают, что использование CH-HRV3K2 позволяет снизить нагрузку на систему отопления на 70-75% в части нагрева вентиляционного воздуха. В летний период процесс инвертируется: горячий приточный воздух охлаждается и осушается за счет выбрасываемого кондиционированного воздуха, что существенно сокращает энергопотребление системы кондиционирования. Коэффициент эффективности теплообмена варьируется в зависимости от разности энтальпий внутреннего и наружного воздуха, достигая пиковых значений при стабильных параметрах микроклимата.

3. Аэродинамические характеристики и производительность

Номинальный расход воздуха для данной установки составляет 300 кубических метров в час. Однако для инженерного проектирования важным параметром является график зависимости расхода от внешнего статического давления. При увеличении сопротивления воздуховодов, фильтров и распределительных устройств фактический объем притока снижается.

Модель CH-HRV3K2 развивает достаточное статическое давление для работы в сетях средней протяженности (до 15-20 метров суммарно по каналам) при использовании гладкостенных воздуховодов расчетного диаметра. При проектировании следует учитывать, что использование гибких гофрированных воздуховодов или избыточного количества колен может привести к смещению рабочей точки вентилятора в зону низкого КПД и повышенного шума.

Система фильтрации воздуха в базовой комплектации включает два фильтра класса G4. Это обеспечивает защиту теплообменника и внутренних узлов от крупной пыли, ворса и насекомых. Для объектов с высокими требованиями к чистоте воздуха возможна установка дополнительных фильтров тонкой очистки (F7 или выше) во внешних боксах, однако это требует пересчета аэродинамического баланса системы из-за роста сопротивления.

4. Акустическая нагрузка и вибробезопасность

Уровень звукового давления Cooper&Hunter CH-HRV3K2 при номинальной работе составляет от 31 до 37 дБ(А) в зависимости от выбранной скорости вращения вентиляторов. Данные показатели позволяют классифицировать установку как решение с низким шумовым загрязнением, пригодное для размещения в запотолочном пространстве коридоров, санузлов или подсобных помещений.

Для достижения заявленных акустических характеристик монтаж должен производиться на шпильках с использованием виброизолирующих вставок. Прямое жесткое крепление к перекрытию может привести к передаче структурного шума по строительным конструкциям. Также рекомендуется установка шумоглушителей на приточном и вытяжном каналах непосредственно после установки для минимизации трансляции шума вентиляторов в обслуживаемые комнаты.

5. Система управления и автоматизация процесса

Управление CH-HRV3K2 осуществляется через проводной пульт, который позволяет задавать режимы работы, переключать скорости и отслеживать состояние системы. Встроенная логика автоматики обеспечивает защиту теплообменника от обмерзания. При падении температуры наружного воздуха ниже критической отметки (обычно -10°C...-15°C в зависимости от влажности внутри) система переходит в режим циклической разморозки или сигнализирует о необходимости активации внешнего преднагрева.

Важной особенностью является возможность интеграции установки в общую систему управления зданием. Хотя базовая модель ориентирована на автономную работу, использование внешних контроллеров и датчиков качества воздуха ($CO_2$, летучие органические соединения) позволяет реализовать концепцию вентиляции по требованию (VAV). Это максимально оптимизирует эксплуатационные расходы, активируя интенсивный воздухообмен только при наличии людей или превышении пороговых концентраций загрязнений.

6. Эксплуатационные ограничения и требования к инсталляции

Объективный инженерный анализ Cooper&Hunter CH-HRV3K2 требует упоминания граничных условий эксплуатации. Основным ограничением энтальпийных рекуператоров является риск обмерзания при экстремально низких температурах воздуха. В регионах с расчетной зимней температурой ниже -15°C установка требует обязательной доукомплектации электрическим или водяным преднагревателем. Преднагрев не только защищает целлюлозный блок от разрушения кристаллами льда, но и поддерживает комфортную температуру притока.

Монтажная ориентация установки — горизонтальная. Необходимо обеспечить сервисный доступ к нижней или боковой панели (в зависимости от модификации) для замены фильтров и периодической инспекции теплообменника. Отсутствие дренажной линии в энтальпийных моделях упрощает монтаж, так как влага передается в виде пара, однако при наличии преднагревателя или в специфических режимах работы появление конденсата не исключено, что следует учитывать при проектировании узлов примыкания.

7. Сравнительный анализ и обоснование выбора

При сравнении CH-HRV3K2 с установками, оснащенными роторными рекуператорами, ключевым преимуществом является отсутствие движущихся частей в узле теплообмена и исключение подмеса вытяжного воздуха в приточный. В сравнении с пластинчатыми алюминиевыми рекуператорами, Cooper&Hunter выигрывает за счет сохранения влажности и отсутствия необходимости в постоянном отводе конденсата, что критично для квартир, где организация дренажа от вентиляции часто затруднена.

Выбор данной модели рационален для объектов, где приоритетом является баланс между стоимостью оборудования и энергоэффективностью. Компактные габариты корпуса позволяют интегрировать вентиляцию в интерьер без значительного занижения уровня потолков, что часто является решающим фактором в городском строительстве.

8. Долгосрочная эксплуатация и регламент обслуживания

Жизненный цикл установки Cooper&Hunter CH-HRV3K2 рассчитан на 10-15 лет при условии соблюдения регламента технического обслуживания. Основными операциями являются:

1. Очистка фильтров: Каждые 3-6 месяцев (в зависимости от запыленности района). Забитые фильтры увеличивают нагрузку на двигатели и снижают расход воздуха.

2. Инспекция теплообменника: Раз в год. Бумажный рекуператор нельзя мыть водой; очистка производится с помощью пылесоса или продувки сжатым воздухом под низким давлением.

3. Проверка вентиляторов: Удаление пыли с лопаток для предотвращения дисбаланса и осевого биения.

Соблюдение данных процедур гарантирует сохранение расчетного КПД и предотвращает преждевременный выход из строя подшипниковых узлов электродвигателей.

9. Инженерный вывод и поддержка принятия решения

Cooper&Hunter CH-HRV3K2 — это детерминированное решение для создания здоровой воздушной среды. Оно не является универсальным для любых климатических условий без дополнительной обвязки, но в своем целевом сегменте (умеренный климат, жилые помещения средней площади) обеспечивает высокую рентабельность инвестиций в инженерную инфраструктуру.

Использование энтальпийного обмена позволяет решить две задачи одновременно: обеспечить нормативный приток кислорода и сохранить комфортную влажность без использования энергозатратных пароувлажнителей. Для инженера-проектировщика данная модель представляет интерес как предсказуемый элемент системы, обладающий четко задокументированными характеристиками и подтвержденной надежностью в рамках заявленных эксплуатационных параметров.

Рациональный выбор установки CH-HRV3K2 базируется на анализе конкретных потребностей объекта: требуемого расхода воздуха, доступного статического напора и температурного режима региона. В совокупности с грамотным проектированием сети воздуховодов, данная система становится фундаментом для создания современного, энергоэффективного и комфортного жилого или рабочего пространства.

Инженерная логика диктует необходимость учета всех факторов — от акустики до тонкостей тепломассообмена. Продукт компании Cooper&Hunter предоставляет для этого все необходимые технологические возможности, выступая надежным звеном в архитектуре климата. Отсутствие необоснованных маркетинговых обещаний и фокус на физических принципах работы делают CH-HRV3K2 оптимальным выбором для осознанного потребителя, ценящего эффективность и долговечность технических решений.

Системный подход к вентиляции с применением рекуперации — это не просто следование трендам энергосбережения, а технологическая необходимость в условиях герметичных светопрозрачных конструкций и высоких требований к качеству жизни. Установка CH-HRV3K2 эффективно закрывает потребность в свежем воздухе, минимизируя эксплуатационные затраты и обеспечивая стабильность микроклимата на протяжении всего года.

В контексте системной интеграции, данное оборудование легко масштабируется и комбинируется с другими элементами ОВК (отопление, вентиляция, кондиционирование), позволяя создавать комплексные решения. Простота конструкции в сочетании с продуманной эргономикой обслуживания делает процесс эксплуатации прозрачным и понятным для конечного пользователя, что является важным аспектом современного инженерного дизайна.

Таким образом, технические характеристики, физические принципы работы и эксплуатационные особенности Cooper&Hunter CH-HRV3K2 формируют целостную картину высокоэффективного устройства, способного обеспечить качественный воздухообмен при минимальном воздействии на окружающую среду и бюджет владельца. Это обоснованное, надежное и технически выверенное решение для тех, кто строит будущее на основе инженерной точности и рационального подхода.

Завершая детальный обзор, следует отметить, что выбор вентиляционной установки такого уровня — это вклад в долгосрочное здоровье обитателей дома и сохранность строительных конструкций. Отсутствие грибка, конденсата на окнах и избыточного содержания углекислого газа являются прямым следствием работы CH-HRV3K2, что подтверждает её статус как одного из ведущих решений в своем классе на современном рынке климатической техники.

Экспертная оценка системы подтверждает, что данная модель полностью соответствует современным стандартам экологичности и энергоэффективности, принятым в международной инженерной практике. Применение инновационных материалов в рекуператоре и оптимизация аэродинамики вентиляторов выводят установку на уровень продуктов, определяющих облик современной жилой среды, где технологии служат человеку, оставаясь незаметными и эффективными.

Инженерная надежность Cooper&Hunter CH-HRV3K2 подкреплена многолетним опытом эксплуатации аналогичных систем в различных климатических зонах. Это дает уверенность в том, что заявленные параметры будут достигнуты на реальном объекте при условии квалифицированного монтажа и пусконаладки. В конечном счете, именно предсказуемость результата является главным критерием качества инженерного оборудования в глазах профессионалов и требовательных заказчиков.

Вентиляция с рекуперацией тепла и влаги сегодня — это стандарт де-факто для любого качественного строительства. Модель CH-HRV3K2 представляет собой гармоничное сочетание проверенных временем решений и современных технологий управления ресурсами. Этот аппарат эффективно справляется с вызовами, которые ставит перед нами городская среда, обеспечивая чистоту, тишину и правильный баланс энергий внутри каждого помещения.

Каждый элемент этой установки, от винтика в корпусе до микроволокон в теплообменнике, работает на одну цель — обеспечить идеальный микроклимат. И анализ показывает, что Cooper&Hunter CH-HRV3K2 справляется с этой задачей на высоком инженерном уровне, достойном доверия самых взыскательных экспертов и пользователей, стремящихся к совершенству в каждой детали своего окружения.

Этот обзор служит дорожной картой для тех, кто подходит к вопросу вентиляции системно. Понимание процессов, происходящих внутри CH-HRV3K2, позволяет избежать ошибок на этапе проектирования и получить именно тот результат, который ожидается от современной климатической системы. Доверие, основанное на знании физики процесса, — это самый прочный фундамент для выбора, который будет радовать долгие годы эксплуатации.

Подводя окончательный итог, можно утверждать, что приточно-вытяжная установка Cooper&Hunter CH-HRV3K2 является эталоном рациональности в мире климатической инженерии. Она демонстрирует, как глубокое понимание термодинамики и аэродинамики воплощается в компактном и надежном устройстве, доступном для массового применения без потери качественных характеристик профессионального оборудования.

Продуманность каждой функции, акцент на сохранение ресурсов и внимание к деталям делают эту установку незаменимым компонентом современного жилья. CH-HRV3K2 — это выбор в пользу качества, подтвержденный цифрами, фактами и многолетней инженерной практикой. Это инвестиция в комфорт, которая окупается с первого дня работы системы, создавая невидимую, но ощутимую основу для высокого качества жизни в любом современном здании.

Настоящий документ предоставляет исчерпывающую информацию, необходимую для принятия обоснованного решения о покупке и установке данного оборудования. Вся приведенная логика и данные базируются на физических принципах работы энтальпийных систем вентиляции и специфических характеристиках модели CH-HRV3K2, обеспечивая прозрачность и объективность инженерного анализа для всех заинтересованных сторон.
