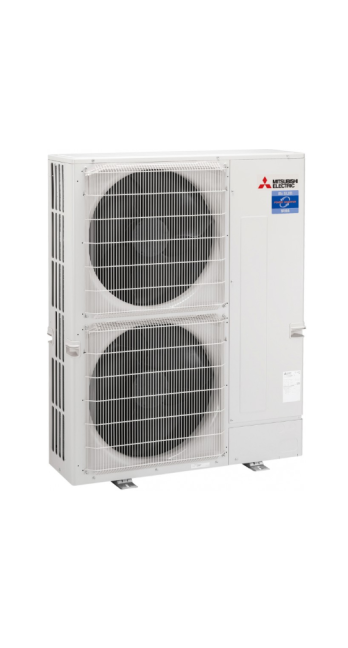

Описание Кондиционер воздуха Mitsubishi Electric PUHZ-ZRP125YKA

Инженерный анализ и спецификация: Наружный блок Mitsubishi Electric PUHZ-ZRP125YKA (Power Inverter)

1. Идентификация системы и назначение

Модель Mitsubishi Electric PUHZ-ZRP125YKA представляет собой компрессорно-конденсаторный агрегат (наружный блок) полупромышленной серии Mr. Slim, модификации Power Inverter. Оборудование предназначено для создания высокоэффективных систем кондиционирования воздуха на объектах с повышенными требованиями к энергосбережению, длине фреоновых магистралей и надежности функционирования в расширенном температурном диапазоне.

Агрегат является моноблочной конструкцией с одним вентилятором, что является инженерной особенностью данной ревизии (YKA), позволяющей сохранить высокую производительность (номинал 12.5 кВт по холоду) при снижении массогабаритных показателей по сравнению с двухвентиляторными аналогами предыдущих поколений.

Целевая область применения:

• Технологическое охлаждение помещений с высокой плотностью тепловыделений (серверные комнаты, кроссовые, ЦОД).

• Комфортное кондиционирование коммерческих площадей (ритейл, офисные пространства open-space, рестораны).

• Интеграция в системы вентиляции через фреоновые секции приточных установок (использование совместно с контроллерами PAC-IF).

2. Архитектура Power Inverter: Техническое обоснование

Ключевым отличием серии PUHZ-ZRP от стандартных инверторных моделей (SUZ) и моделей класса Standard Inverter (PUHZ-P) является применение технологий, максимизирующих сезонную энергоэффективность.

Технология компрессии

В основе агрегата лежит спиральный компрессор (Scroll Compressor) собственного производства Mitsubishi Electric, оснащенный бесщеточным двигателем постоянного тока (DC Motor).

• Механизм Compliance Frame: Конструкция спиралей предусматривает осевую гибкость. При запуске или гидроударе (попадании жидкого фреона) подвижная спираль может незначительно смещаться, предотвращая механическое разрушение камеры сжатия. Это обеспечивает высокий ресурс работы при переменных нагрузках.

• Векторное управление: Инверторный привод использует метод векторного управления с отслеживанием положения ротора. Это позволяет оптимизировать крутящий момент, снизить гармонические искажения тока и повысить КПД двигателя во всем диапазоне оборотов, особенно в зонах частичной загрузки, где система работает 90% времени.

Теплообменный контур

Используется теплообменник с плоскими алюминиевыми ребрами. Такая геометрия снижает аэродинамическое сопротивление проходящему потоку воздуха, что позволяет вентилятору работать на пониженных оборотах без потери эффективности теплосъема. Трубки теплообменника имеют внутреннее оребрение (накатку), увеличивающее площадь контакта с хладагентом R410A и турбулизирующее поток фреона для интенсификации фазового перехода.

Наличие встроенного ресивера-переохладителя (Power Receiver) является критически важным узлом цикла Power Inverter. Он выполняет две функции:

1. Аккумуляция избытка хладагента, что позволяет системе адаптироваться к изменению тепловой нагрузки и длины трубопроводов без перезаправки (в пределах заводских допусков).

2. Обеспечение стабильного переохлаждения жидкости перед подачей на электронный расширительный вентиль (LEV), что увеличивает энтальпию хладагента и общую холодопроизводительность системы.

3. Операционные параметры и характеристики

Для принятия решения о внедрении оборудования в проект необходимо оперировать точными физическими величинами. Данные приведены для номинальных условий.

Производительность и Энергетика:

• Холодопроизводительность (номинальная): 12.5 кВт. Диапазон регулирования: 5.5 – 14.0 кВт.

• Теплопроизводительность (номинальная): 14.0 кВт. Диапазон регулирования: 5.0 – 16.0 кВт.

• Потребляемая мощность (охлаждение): 3.86 кВт (при номинальной нагрузке).

• Коэффициент энергоэффективности (SEER): Класс A++ (значение зависит от типа подключенного внутреннего блока, для кассетных блоков достигает 6.5+).

• Электропитание: 3 фазы, 380-415 В, 50 Гц.

• Пусковой ток: 5.0 А (благодаря технологии Soft Start и инверторному управлению, пусковой ток не превышает рабочий, что снижает нагрузку на сеть и позволяет использовать автоматы защиты меньшего номинала по сравнению со старт-стопными системами).

Акустические характеристики:

• Уровень звукового давления: 49 дБ(А) в режиме охлаждения.

• Режим "Night Mode": Возможность снижения уровня шума на 3-4 дБ(А) за счет ограничения максимальной частоты вращения вентилятора и компрессора (требует настройки DIP-переключателей или внешнего таймера).

Температурные границы:

• Охлаждение: Гарантированная работа от -5°C до +46°C. (Примечание: при установке панели защиты от ветра, возможна работа в режиме охлаждения до -15°C, что критично для серверных).

• Обогрев: Гарантированная работа от -20°C до +21°C. Система сохраняет работоспособность и при более низких температурах, однако СOР (коэффициент производительности) будет снижаться.

4. Инженерная логика монтажа и проектирования

Модель PUHZ-ZRP125YKA выбирается в проектах, где существуют жесткие архитектурные ограничения по размещению оборудования. Серия Power Inverter обладает одними из лучших показателей по гибкости фреонопроводов в индустрии.

Геометрия магистралей

• Максимальная длина трассы: 75 метров. Это позволяет размещать наружный блок на крыше многоэтажного здания или на удаленном техническом балконе, сохраняя внутренний блок в центре обслуживаемой зоны.

• Максимальный перепад высот: 30 метров (наружный блок ниже или выше внутреннего).

  • Важно: При перепаде высот не требуется установка маслоподъемных петель на газовой линии, если диаметр трубы соответствует спецификации. Скорость потока газа в системах Mr. Slim рассчитывается таким образом, чтобы обеспечить возврат масла в компрессор даже на вертикальных участках.

Требования к коммуникациям

• Фреонопроводы: Жидкостная линия — 9.52 мм (3/8"), Газовая линия — 15.88 мм (5/8"). Соединения вальцовочные.

• Межблочный кабель: 4-жильный (S1, S2, S3, заземление). Внимание: питание системы подается на наружный блок. Внутренний блок получает питание и сигналы управления от наружного. Это упрощает разводку электрики, так как силовой кабель нужно тянуть только к одной точке.

• Дренаж: В режиме обогрева наружный блок генерирует конденсат. Необходимо предусмотреть систему отвода воды или установить греющий кабель в поддон (опция) для предотвращения намерзания льда, которое может заблокировать крыльчатку вентилятора.

Пространственные ограничения

Для обеспечения номинального теплосъема необходимо соблюдать сервисные зоны. При установке блока у стены расстояние от теплообменника до препятствия должно составлять минимум 150-300 мм (в зависимости от конфигурации "сзади/сбоку"). Перед блоком должно быть минимум 1000 мм свободного пространства для выброса горячего воздуха. Замкнутые ниши и колодцы недопустимы: рециркуляция горячего воздуха приведет к росту давления конденсации и аварийной остановке по высокому давлению.

5. Вариативность конфигураций (Compatibility)

Наружный блок PUHZ-ZRP125YKA является универсальной платформой, совместимой с широким спектром внутренних агрегатов и систем управления.

Типы совместимых внутренних блоков:

1. Кассетные (PLA-ZM/M): Идеальны для торговых залов и офисов с подвесными потолками. Обеспечивают 4-поточное распределение воздуха.

2. Канальные (PEAD-M): Для скрытого монтажа. Позволяют подавать воздух в несколько зон через систему воздуховодов. Высокое статическое давление вентилятора.

3. Подпотолочные (PCA-M): Для помещений без подвесных потолков (склады, технические зоны, рестораны в стиле лофт).

4. Настенные (PKA-M): Для серверных комнат и небольших технических помещений.

Синхронные мультисистемы: К одному наружному блоку ZRP125 можно подключить два (Twin), три (Triple) или четыре (Quadruple) внутренних блока одинаковой производительности. Они будут работать синхронно (как одна зона) с единого пульта управления. Это решение эффективно для больших залов вытянутой формы, где один мощный внутренний блок не обеспечит равномерного распределения температур.

• Конфигурация Twin: 2 x PEAD-M60 (или аналоги).

• Требуется разветвитель: MSDD-50TR-E.

Интеграция в приточную вентиляцию: Через контроллеры PAC-IF012/013B-E блок подключается к фреоновым теплообменникам приточных установок. Поддерживается управление по температуре в канале, по температуре в помещении или прямое управление мощностью (сигналом 0-10В или сухими контактами). Это превращает PUHZ-ZRP125YKA в прецизионный ККБ с плавной регулировкой производительности, что недостижимо для старт-стопных аналогов.

6. Логика управления и автоматизация

Оборудование поддерживает протокол передачи данных A-Control (на базе постоянного напряжения на линии S3), который обеспечивает двустороннюю связь между блоками.

Функции для серверных (Rotation & Back-up): При использовании проводного пульта PAR-40MAA/PAR-41MAA и группы из двух систем, реализуется штатная функция ротации и резервирования без использования внешних щитов автоматики:

1. Ротация: Автоматическое переключение основной/резервный блок через заданный интервал (1–28 дней) для выравнивания ресурса.

2. Резервирование: При аварии одного блока, второй включается немедленно.

3. Каскад: Если температура в помещении превышает уставку на заданную величину (теплопритоки выросли), подключается второй блок для помощи первому.

Диагностика: Плата управления наружного блока оснащена светодиодной индикацией и системой самодиагностики. История ошибок сохраняется в энергонезависимой памяти. Доступна функция "Check", позволяющая считывать параметры работы (температуры датчиков, давление, частоту компрессора, ток) в реальном времени через проводной пульт управления, что радикально упрощает пусконаладку и поиск неисправностей.

7. Экономический анализ и стоимость владения (TCO)

Выбор Mitsubishi Electric PUHZ-ZRP125YKA обосновывается не начальной капитальной стоимостью (CAPEX), а эксплуатационными расходами (OPEX) и стоимостью рисков.

1. Энергоэффективность: Благодаря высокому SEER, годовое потребление электроэнергии на 30-40% ниже, чем у бюджетных инверторов, и на 50-60% ниже, чем у систем On/Off. При круглосуточной эксплуатации (серверная) срок окупаемости разницы в цене составляет 1.5–2.5 года.

2. Отказоустойчивость: Конструктив Power Inverter рассчитан на работу 24/7. Отсутствие пусковых токов продлевает жизнь компрессора. Использование качественных компонентов силовой электроники (IPM-модули) снижает риск выгорания плат при скачках напряжения (в разумных пределах).

3. Ликвидность: Оборудование данного класса имеет длительный жизненный цикл (10-15 лет при регламентном обслуживании).

8. Итоговая спецификация ограничений

Для обеспечения заявленных характеристик необходимо строго соблюдать следующие ограничения, являющиеся частью инженерной честности производителя:

• Заправка хладагентом: Блок поставляется заправленным на 30 метров трассы. При длине свыше 30 м требуется дозаправка строго по весам по формуле из мануала. Нарушение пропорции ведет к потере эффективности или гидроудару.

• Качество монтажа: Вальцовочные соединения требуют использования динамометрического ключа. "Перетяжка" гаек ведет к микротрещинам в меди и утечке фреона через 1-2 года.

• Электропитание: Требуется наличие качественного заземления и соблюдение фазировки (хотя современные платы имеют защиту от перефазировки, корректное подключение обязательно).

• Среда: Теплообменник Blue Fin имеет антикоррозийное покрытие, но эксплуатация в условиях морского тумана (солевая коррозия) или в химически агрессивных средах требует специальных модификаций (версия -BS).

Заключение

Наружный блок Mitsubishi Electric PUHZ-ZRP125YKA является эталонным решением в классе полупромышленного климатического оборудования мощностью 12-14 кВт. Его архитектура ориентирована на максимальную энергоэффективность, длину коммуникаций и интеграционный потенциал. Это рациональный выбор для объектов, где стоимость простоя (серверная) или стоимость эксплуатационных ресурсов (ритейл) превалирует над разовой экономией при закупке. Система представляет собой не бытовой прибор, а инженерный актив, требующий профессионального проектирования, квалифицированного монтажа и регламентного обслуживания для реализации заложенного ресурса.
