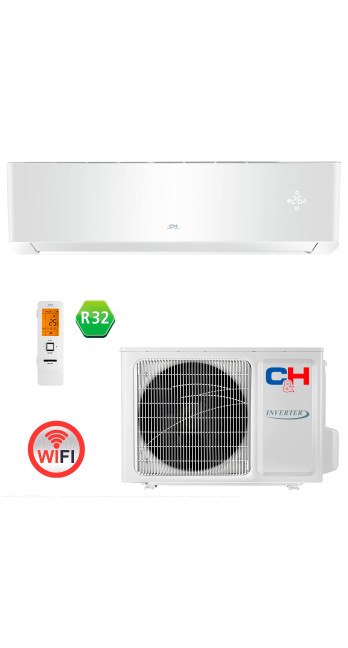

Описание Кондиционер воздуха Cooper&Hunter CH-S18FTXAM2S-WP

Инженерный анализ и техническая спецификация теплового насоса Cooper&Hunter CH-S18FTXAM2S-WP (Supreme Continental)

1. Архитектура системы и назначение

Модель Cooper&Hunter CH-S18FTXAM2S-WP относится к классу бытовых тепловых насосов «воздух-воздух» серии Supreme Continental. В отличие от стандартных инверторных сплит-систем, спроектированных преимущественно для охлаждения, данная установка разработана с приоритетом на эффективную работу в режиме обогрева при низких температурах наружного воздуха. Индекс «18» в номенклатуре указывает на расчетную тепловую мощность в 18000 BTU, что технически адаптирует устройство для обслуживания помещений площадью от 45 до 55 квадратных метров при стандартной высоте потолков до 3 метров и нормативном коэффициенте теплопотерь ограждающих конструкций.

Ключевым отличием инженерной платформы является полная адаптация гидравлического контура и компрессорного блока для работы в климатических зонах Северной Европы. Система позиционируется не как вспомогательный источник тепла, а как полноценная альтернатива традиционным системам отопления в межсезонье и в зимний период при температурах до -25°C. Оборудование соответствует классу энергоэффективности A+++ в соответствии с директивой Евросоюза ErP (Energy-related Products), что подтверждается высокими коэффициентами сезонной эффективности SEER и SCOP.

2. Технология двухступенчатого сжатия (Two-Stage Compressor)

Центральным узлом системы CH-S18FTXAM2S-WP является двухступенчатый роторный инверторный компрессор. Это принципиальное отличие от классических одноступенчатых инверторов определяет эксплуатационные характеристики модели в экстремальных условиях.

Принцип действия

В стандартном компрессоре сжатие хладагента происходит в один этап. При критическом снижении температуры наружного воздуха (ниже -15°C) давление испарения падает, а разница давлений между входом (испарением) и выходом (конденсацией) становится чрезмерной. Это приводит к резкому падению КПД, перегреву компрессора и снижению теплопроизводительности системы до 40-50% от номинала.

В модели CH-S18FTXAM2S-WP реализована технология двухступенчатого сжатия с промежуточной инжекцией пара. Процесс разделен на две фазы:

1. Первая ступень: Газообразный хладагент сжимается до промежуточного давления.

2. Инжекция: В камеру сжатия впрыскивается дополнительная порция хладагента, что охлаждает смесь и повышает плотность газа.

3. Вторая ступень: Смесь сжимается до рабочего давления конденсации.

Инженерные преимущества

Такая архитектура позволяет системе сохранять до 80-90% номинальной теплопроизводительности даже при температуре наружного воздуха -20°C. Нагрузка на механические части компрессора снижается, так как степень сжатия на каждой ступени меньше, чем в одноступенчатом цикле. Это напрямую влияет на ресурс оборудования, минимизируя износ подшипников и валов при работе в зимний период. Для пользователя это означает стабильную подачу тепла без необходимости включения резервных электрообогревателей.

3. Термодинамические параметры и хладагент R32

Система функционирует на дифторметане (R32) — однокомпонентном хладагенте нового поколения. Выбор R32 обусловлен не только экологическими требованиями (потенциал глобального потепления GWP=675, что в три раза ниже, чем у R410A), но и строгими теплофизическими расчетами.

Энергоэффективность и вязкость

R32 обладает меньшей вязкостью и плотностью по сравнению с R410A. Это снижает гидравлическое сопротивление при движении фреона по магистралям и теплообменникам, уменьшая нагрузку на компрессор примерно на 3-5%. Теплопроводность R32 выше, что улучшает теплосъем в испарителе и конденсаторе. В совокупности эти факторы обеспечивают модели CH-S18FTXAM2S-WP следующие показатели сезонной эффективности:

• SEER (охлаждение): 8.5 (Класс A+++). На каждый 1 кВт затраченной электроэнергии система генерирует в среднем 8.5 кВт холода за сезон.

• SCOP (обогрев): 5.1 (Класс A+++). Среднесезонный коэффициент производительности в режиме отопления превышает 5 единиц, что делает отопление данным тепловым насосом экономически более целесообразным, чем использование газовых котлов или электрических конвекторов.

Заправка и обслуживание

Так как R32 является однокомпонентным веществом, он допускает дозаправку системы в случае утечки без необходимости полной эвакуации и перезаправки контура, что упрощает сервисное обслуживание и снижает эксплуатационные расходы в долгосрочной перспективе.

4. Алгоритмы работы в режиме обогрева (Low Ambient Heating)

Способность модели эффективно работать при низких температурах обеспечивается не только компрессором, но и комплексом периферийных инженерных решений.

Интеллектуальная разморозка

Стандартные кондиционеры используют таймерный метод разморозки наружного блока (например, 10 минут разморозки каждые 50 минут работы), что приводит к ненужным простоям и колебаниям температуры в помещении. В Cooper&Hunter CH-S18FTXAM2S-WP применен алгоритм интеллектуальной разморозки. Система анализирует показания температурных датчиков теплообменника и трубы нагнетания, запуская цикл оттайки только при наличии реального обледенения. Это минимизирует периоды, когда кондиционер не подает тепло, и снижает энергопотребление.

Подогрев поддона и картера

Наружный блок оснащен заводским «зимним комплектом».

1. Подогрев картера компрессора: Предотвращает смешивание масла с жидким хладагентом при холодном пуске. Это исключает масляное голодание и гидроудары, критичные для долговечности механизма.

2. Подогрев поддона: Электрический нагревательный кабель, установленный в нижней части корпуса, предотвращает намерзание конденсата, образующегося в процессе разморозки. Это исключает риск механического повреждения вентилятора и деформации теплообменника льдом.

Электронный расширительный вентиль (EEV)

Вместо капиллярной трубки в системе используется EEV. Микропроцессор управляет проходным сечением вентиля в режиме реального времени, точно дозируя подачу фреона в испаритель в зависимости от тепловой нагрузки и температурных условий. Это обеспечивает точное поддержание температуры перегрева пара, защищая компрессор от влажного хода и повышая КПД цикла.

5. Аэродинамика и акустические характеристики

Инженерная проработка внутреннего блока направлена на снижение шума и оптимизацию воздухораспределения.

Цельнолитой корпус

Внутренний блок выполнен по технологии «бесшовного» литья пластика. Отсутствие лишних стыков и зазоров исключает термическое потрескивание пластика при изменении температуры теплообменника (расширение/сжатие), что является частой проблемой бюджетных моделей.

Вентилятор и воздушный поток

Крыльчатка вентилятора внутреннего блока имеет увеличенный диаметр и оптимизированную геометрию лопастей для снижения турбулентности потока. В сочетании с инверторным двигателем вентилятора это позволяет достичь уровня звукового давления в 18 дБ(А) в тихом режиме. Это значение находится на пороге слухового восприятия человека в условиях городской квартиры. Система жалюзи с независимым приводом позволяет управлять воздушным потоком в горизонтальной и вертикальной плоскостях с пульта ДУ (3D-Flow), исключая образование застойных зон в помещении сложной конфигурации.

6. Система фильтрации и качество воздуха

В модели реализована технология «CH 7-SKY Technology», представляющая собой комплексную систему фильтрации. Однако, наиболее значимым с инженерной точки зрения элементом является генератор холодной плазмы (CH Smart-Ion Filter).

Физика процесса ионизации

В отличие от пассивных фильтров, плазменный модуль создает активное электростатическое поле высокого напряжения. Проходящий воздух ионизируется. Отрицательно заряженные ионы притягиваются к положительно заряженным частицам пыли, вирусам и бактериям. В результате происходит разрушение белковой оболочки бактерий и деактивация вирусов. Также ионизация способствует укрупнению мелкодисперсной пыли, которая затем эффективнее задерживается механическими фильтрами грубой очистки. Данная технология не требует замены расходных материалов и работает в течение всего срока службы кондиционера.

7. Управление и автоматизация

Электронная плата управления построена на компонентах с повышенной термостойкостью, размещенных в герметичном боксе для защиты от влаги и насекомых.

Wi-Fi и удаленный мониторинг

Модуль Wi-Fi интегрирован в плату управления. Это позволяет пользователю контролировать состояние климата удаленно через приложение. С технической точки зрения это дает возможность предварительного прогрева помещения перед приездом, что особенно актуально для загородных домов, где система используется как основной источник отопления.

Функция «I Feel»

В стандартном режиме кондиционер ориентируется на датчик температуры, расположенный во внутреннем блоке (под потолком). Поскольку теплый воздух поднимается вверх, разница температур между зоной нахождения человека и потолком может достигать 2-3°C. При активации функции «I Feel» система переключается на датчик, встроенный в пульт дистанционного управления. Процессор корректирует работу компрессора, ориентируясь на температуру непосредственно в зоне пользователя, обеспечивая метрологическую точность климат-контроля.

Дежурное отопление +8°C

Функция поддержания температуры +8°C предназначена для предотвращения промерзания помещения при длительном отсутствии людей. Система работает на минимальных оборотах, потребляя минимальное количество энергии, достаточное лишь для того, чтобы температура стен и коммуникаций не опустилась ниже критической отметки.

8. Требования к монтажу и пусконаладке

Для обеспечения заявленных характеристик и сохранения заводской гарантии монтаж CH-S18FTXAM2S-WP должен выполняться с соблюдением строгих инженерных регламентов. Оборудование относится к сложнотехническому классу, и качество установки напрямую влияет на его ресурс.

Вакуумирование контура

Процедура вакуумирования является критически обязательной. Удаление воздуха и влаги из фреоновой магистрали должно производиться двухступенчатым вакуумным насосом до достижения остаточного давления не более 30 Па. Наличие влаги в контуре с маслом PVE (поливинилэфирное), используемым с фреоном R32, приведет к окислению масла, коррозии внутренних элементов компрессора и его выходу из строя в течение 1-2 лет.

Длина магистралей

Максимальная длина фреоновой магистрали для данной модели составляет 25 метров, перепад высот — до 10 метров. При длине трассы, превышающей 5 метров (стандартная заводская заправка), требуется обязательная дозаправка хладагента строго по весам из расчета, указанного в технической документации (обычно 16-20 г на каждый дополнительный метр). Несоблюдение нормы заправки приведет к снижению производительности и перегреву компрессора.

Демпфирование вибраций

Учитывая высокую мощность компрессора, наружный блок должен устанавливаться на кронштейны с использованием качественных виброгасящих опор. Это предотвратит передачу низкочастотного гула на несущие конструкции здания.

9. Сравнительный анализ и позиционирование

Cooper&Hunter CH-S18FTXAM2S-WP занимает нишу полупромышленного оборудования в бытовом корпусе. Сравнение с конкурентами и аналогами позволяет выявить целесообразность приобретения.

Отличие от серии Arctic и Viper

По сравнению с серией Arctic, модель Supreme Continental имеет более совершенный дизайн внутреннего блока и обновленную элементную базу электроники. В отличие от серии Viper, ориентированной на агрессивный дизайн и мощный воздушный поток, Supreme сбалансирована в сторону акустического комфорта и энергоэффективности.

Экономическое обоснование (ROI)

Стоимость оборудования выше, чем у стандартных инверторов. Однако, при использовании в режиме отопления, разница в цене окупается за 2-3 отопительных сезона за счет высокого SCOP. Если сравнивать затраты на отопление электрическим котлом (КПД ~99%) и данным тепловым насосом (КПД ~510%), экономия электроэнергии достигает 5 раз. При текущих тарифах на энергоносители это делает CH-S18FTXAM2S-WP инвестиционным инструментом снижения коммунальных платежей.

10. Ограничения эксплуатации

Как инженерная система, тепловой насос имеет физические границы применимости, о которых пользователь обязан знать для принятия взвешенного решения.

1. Эффективность при экстремально низких температурах: Хотя система работоспособна при -25°C, ее теплопроизводительность (COP) снижается. При температурах ниже -20°C коэффициент эффективности приближается к 2.0-2.5. Это всё ещё эффективнее электрообогревателя, но требует учета при расчете теплового баланса помещения. Для регионов, где температура регулярно опускается ниже -30°C, рекомендуется предусмотреть резервный источник тепла.

2. Место установки наружного блока: При работе на обогрев наружный блок выделяет большое количество конденсата (воды), который замерзает. Необходимо предусмотреть отвод воды, чтобы не образовалась наледь под блоком или на фасаде здания. Установка дренажного нагревателя обязательна (в данной модели он встроен, но требуется обеспечить свободный сток воды).

3. Инерционность: Тепловой насос нагревает воздух, а не предметы. Для достижения комфорта в выстуженном помещении может потребоваться от 2 до 5 часов, в отличие от лучистых обогревателей.

11. Заключение и рекомендация

Кондиционер Cooper&Hunter CH-S18FTXAM2S-WP представляет собой технически сложное устройство, объединяющее функции эффективного охлаждения и полноценного отопления. Интеграция двухступенчатого компрессора, EEV и адаптивной автоматики выводит модель из сегмента бытовых «охладителей» в класс инженерного климатического оборудования.

Данная модель рекомендована к приобретению в следующих сценариях:

• Отопление частного дома или квартиры без газа в климатической зоне с зимними температурами до -25°C.

• Охлаждение помещений с повышенными требованиями к уровню шума (спальни, детские).

• Коммерческое использование (офисы, серверные) с необходимостью круглогодичного поддержания климата.

Выбор данной системы является рациональным решением для пользователей, приоритезирующих эксплуатационные расходы (энергоэффективность) и надежность над первоначальной стоимостью оборудования. Отсутствие конструктивных компромиссов в гидравлическом контуре гарантирует соответствие реальных характеристик заявленным паспортным данным при условии соблюдения регламента профессионального монтажа.

12. Справочные данные и техническая спецификация

Для формирования полного представления о возможностях оборудования, ниже приведены ключевые технические параметры, верифицированные производителем. Эти данные являются основой для проектирования и интеграции устройства в инженерные системы здания.

Энергетические параметры:

• Производительность (Холод): 5.00 кВт (диапазон модуляции 1.20 - 7.20 кВт). Широкий диапазон модуляции позволяет компрессору работать на сверхнизких оборотах без циклов старт-стоп.

• Производительность (Тепло): 6.00 кВт (диапазон модуляции 1.20 - 9.20 кВт). Обратите внимание на пиковую мощность в 9.2 кВт, которая используется для быстрого прогрева помещения (Turbo режим).

• Потребляемая мощность (Холод): 1.18 кВт (0.35 - 2.50 кВт).

• Потребляемая мощность (Тепло): 1.45 кВт (0.35 - 3.30 кВт).

Габаритные и массовые характеристики:

• Внутренний блок (ШхВхГ): 1013 x 307 x 221 мм. Масса: 13.5 кг. Увеличенная масса теплообменника внутреннего блока свидетельствует о большей площади теплообмена, что необходимо для реализации высокого КПД.

• Наружный блок (ШхВхГ): 963 x 700 x 396 мм. Масса: 45 кг. Значительный вес наружного блока обусловлен установкой крупногабаритного компрессора и дополнительной шумоизоляции.

Температурный диапазон эксплуатации:

• Охлаждение: от -15°C до +54°C. Возможность работы на холод при отрицательных температурах позволяет использовать модель для технологического охлаждения (серверные комнаты).

• Обогрев: от -25°C до +24°C. Гарантированный запуск и стабильная работа.

Системы защиты и самодиагностики: Электроника кондиционера непрерывно отслеживает более 20 параметров работы. В случае отклонения от нормы (например, перегрев нагнетания, падение напряжения в сети, ошибка датчиков), система автоматически останавливает работу и выводит код ошибки на дисплей. Это предотвращает фатальные поломки оборудования. Коды ошибок стандартизированы и позволяют сервисному инженеру мгновенно локализовать неисправность.

Качество материалов: Теплообменники покрыты антикоррозийным составом Green Fin (или Blue Fin в зависимости от партии поставки), который устойчив к воздействию соленого воздуха и атмосферных осадков. Пластик корпуса устойчив к ультрафиолету, не желтеет со временем и не выделяет запахов при нагреве.

Итоговое резюме: Cooper&Hunter CH-S18FTXAM2S-WP — это продукт зрелой инженерной мысли, где маркетинговые функции вторичны по отношению к термодинамической эффективности. Приобретение данной модели — это инвестиция в микроклимат с прогнозируемым результатом и минимальными эксплуатационными рисками на горизонте 10-15 лет. Это выбор в пользу физики, а не рекламы.
