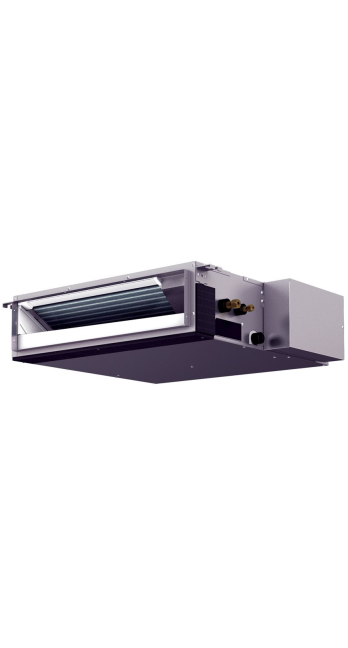

Описание Кондиционер воздуха Mitsubishi Electric SEZ-M25DA

Инженерный анализ и спецификация: Канальный кондиционер Mitsubishi Electric SEZ-M25DA / SUZ-M25VA

Архитектура системы и назначение

Внутренний блок Mitsubishi Electric SEZ-M25DA относится к классу низконапорных канальных систем кондиционирования (Low Static Pressure Duct), спроектированных для скрытой инсталляции в условиях жестких архитектурных ограничений. Данное оборудование предназначено для обслуживания жилых и коммерческих помещений малой площади (до 25–30 м²), где приоритетами являются акустический комфорт, отсутствие видимых инженерных коммуникаций и сохранение максимальной высоты потолков.

Модель SEZ-M25DA является ключевым элементом в линейке полупромышленных систем Mitsubishi Electric «S-Series». Отличительной чертой данной модификации является инженерный баланс между компактностью корпуса и вариативностью аэродинамических характеристик. В отличие от стандартных сплит-систем настенного типа, выбор данного устройства требует предварительного гидравлического и аэродинамического расчета, что переводит процесс покупки из эмоциональной плоскости в плоскость инженерного проектирования.

Система функционирует в тандеме с универсальными наружными блоками серии SUZ-KA25VA или обновленными версиями на хладагенте R32 — SUZ-M25VA. Такая унификация позволяет гибко подходить к вопросам энергоэффективности и экологических стандартов, сохраняя неизменной архитектуру внутренней части системы.

Геометрические параметры и интеграция в интерьер

Критическим фактором выбора модели SEZ-M25DA является высота профиля корпуса, составляющая ровно 200 мм. Данный параметр является одним из минимальных значений в индустрии климатического оборудования (класс Compact Duct). Инженерное значение этой величины заключается в возможности монтажа оборудования в межпотолочное пространство с минимальным занижением чистового потолка. С учетом необходимости обеспечения технологических зазоров для виброизоляции и монтажных траверс, реальное занижение потолка может составлять всего 230–250 мм, что делает модель безальтернативным решением для квартир со стандартной высотой перекрытий.

Ширина блока составляет 790 мм, а глубина — 700 мм. Эти габариты определяют требования к сервисному люку. При проектировании зоны установки необходимо учитывать, что доступ к блоку требуется не только для монтажа, но и для регулярного обслуживания (чистка фильтров, ревизия дренажной системы, проверка электрических соединений). Игнорирование требований к сервисному пространству является распространенной ошибкой, делающей эксплуатацию оборудования невозможной в долгосрочной перспективе.

Аэродинамика и управление статическим давлением

Ключевой технической особенностью SEZ-M25DA является возможность изменения внешнего статического давления (ESP — External Static Pressure). В отличие от фиксированных значений в бытовых моделях, данный агрегат оснащен DC-двигателем вентилятора, позволяющим выбирать одну из четырех предустановок: 5, 15, 35 или 50 Па.

1. 5 Па: Режим свободного выдува. Применяется при монтаже с минимальной длиной воздуховодов или при использовании декоративной решетки непосредственно на выходе из адаптера.

2. 15–35 Па: Стандартные режимы для работы с сетью воздуховодов средней протяженности (2–5 метров) и наличием поворотов или диффузоров, создающих сопротивление.

3. 50 Па: Режим повышенной производительности. Используется при подключении текстильных воздуховодов, сложных фильтрующих элементов HEPA или при значительной длине трассы.

Настройка статического давления осуществляется через пульт управления (например, PAR-40MAA) без необходимости физического доступа к плате управления и переключения DIP-переключателей. Это существенно упрощает пусконаладочные работы, позволяя адаптировать расход воздуха под фактическое сопротивление смонтированной сети воздуховодов. Ошибка в выборе статического давления приведет либо к резкому снижению расхода воздуха (обмерзание испарителя), либо к значительному превышению уровня шума.

Акустические характеристики и шумоподавление

В спецификации Mitsubishi Electric SEZ-M25DA заявлен минимальный уровень звукового давления 22 дБ(А) на низкой скорости вентилятора. Данная величина измерена в безэховой камере на расстоянии 1,5 метра от центра блока. Для конечного пользователя это означает фактическую бесшумность работы в условиях фонового шума жилого помещения (обычно 25–30 дБ(А)).

Достижение таких показателей обеспечено конструкцией центробежного вентилятора (сирокко) и использованием полимерных материалов в кожухе, гасящих вибрации. Однако важно понимать физику распространения звука в канальных системах. Сам блок, являясь источником шума, скрыт за подшивным потолком, который служит дополнительным звукоизолятором. Основной шум в помещение может проникать через воздухораспределительные решетки. Поэтому для реализации потенциала тихой работы SEZ-M25DA критически важно использовать шумоглушащие воздуховоды или камерные глушители, а также рассчитывать скорость движения воздуха в решетках (не более 2–2,5 м/с).

Термодинамика и инверторные технологии

В комплекте с наружным блоком SUZ-M25VA система демонстрирует высокую сезонную энергоэффективность. Класс энергопотребления в режиме охлаждения достигает значения A+ или A++ (в зависимости от конкретной модификации наружного блока и региональных стандартов ErP), а коэффициент SEER (Seasonal Energy Efficiency Ratio) превышает значение 5.5.

Технология DC-инверторного привода компрессора и вентиляторов обеспечивает плавное регулирование производительности. В отличие от систем типа on/off, инвертор Mitsubishi Electric использует векторное управление (Vector Wave Eco Inverter), которое анализирует не только текущую температуру, но и динамику её изменения. Это позволяет системе работать на минимальных оборотах большую часть времени, поддерживая целевую температуру с точностью до 0.5°C.

При номинальной холодопроизводительности 2.5 кВт, система способна модулировать мощность в диапазоне от 1.4 до 3.2 кВт. В режиме обогрева номинальная мощность составляет 2.9 кВт с диапазоном от 1.3 до 4.2 кВт. Запас по мощности в режиме нагрева позволяет использовать кондиционер как эффективный источник тепла в межсезонье, вплоть до температур наружного воздуха -10°C или -15°C (в зависимости от модели наружного блока). Важным аспектом является наличие функции автоматического рестарта после сбоя питания с сохранением всех настроек, что критично для серверных и технических помещений.

Система отвода конденсата

Базовая комплектация блока SEZ-M25DA предполагает самотечный отвод конденсата. Дренажный патрубок имеет стандартный диаметр, и при монтаже необходимо обеспечить уклон не менее 1 см на 1 метр трассы. Однако в условиях ограниченного запотолочного пространства обеспечение уклона часто становится невозможной задачей.

Для решения этой проблемы предусмотрена возможность установки опционального дренажного насоса PAC-KE07DM-E. Данный насос интегрируется внутрь корпуса (или монтируется рядом, в зависимости от ревизии) и обеспечивает подъем конденсата на высоту до 550 мм от уровня дренажного поддона. Использование оригинального насоса предпочтительнее сторонних проточных помп, так как он синхронизирован с электроникой блока: в случае аварийной остановки насоса или переполнения поплавковой камеры система автоматически отключит компрессор, предотвращая протечку конденсата через потолок.

Управление и интеграция в BMS

Модель SEZ-M25DA не комплектуется пультом управления по умолчанию, что является стандартом для полупромышленной серии. Выбор интерфейса управления остается за заказчиком и зависит от требований объекта:

1. PAR-40MAA: Полнофункциональный проводной пульт с подсветкой, недельным таймером, возможностью ограничения диапазона температур и доступом к сервисным меню (включая настройку статики). Рекомендуется как основное средство управления.

2. PAC-YT52CRA: Упрощенный проводной пульт. Подходит для гостиничных номеров или офисов, где необходимо минимизировать вмешательство пользователя в сложные настройки.

3. Беспроводной комплект (PAR-SL97A-E + приемник): Используется, если прокладка кабеля к пульту невозможна. Приемник сигнала выносится на потолок или стену.

4. Wi-Fi интерфейс MAC-567IF-E: Позволяет подключить кондиционер к облачному сервису MELCloud. Это открывает возможность удаленного управления через смартфон, интеграции с голосовыми ассистентами и получения уведомлений об ошибках по электронной почте.

5. Интеграция: Через шлюзы (LonWorks, BACnet, Modbus) система может быть интегрирована в глобальные системы управления зданием (BMS).

Сравнительный анализ: Канальный блок vs Настенный блок vs Конкуренты

При принятии решения о покупке SEZ-M25DA часто возникает сравнение с настенными блоками серий MSZ или канальными системами других производителей (например, Cooper&Hunter, Daikin).

• Против настенных блоков: SEZ-M25DA выигрывает за счет скрытого монтажа и лучшего воздухораспределения (нет прямого потока холодного воздуха на человека), но проигрывает в стоимости монтажа (требуются воздуховоды, адаптеры, решетки, люки) и сложности обслуживания.

• Против Cooper&Hunter (и OEM-брендов): Оборудование Mitsubishi Electric отличается элементной базой. В то время как бюджетные бренды используют универсальные компоненты, SEZ-M25DA использует оригинальные алгоритмы управления компрессором и более совершенную систему защиты. Разница в цене оправдывается ресурсом наработки на отказ и стабильностью характеристик при изменении внешних условий.

• Против Daikin FDXM: Прямой конкурент. Mitsubishi часто выигрывает в удобстве сервисного доступа к электрике и логике управления статическим давлением с пульта (у некоторых старых серий конкурентов это делалось перемычками).

Эксплуатационные ограничения и требования к монтажу

Для обеспечения заявленных производителем характеристик необходимо соблюдать строгие инженерные требования:

• Электропитание: Внутренний и наружный блоки могут запитываться по различным схемам (в зависимости от ревизии наружного блока, часто питание подается на наружный блок, а внутренний запитывается от него). Сечение кабеля должно соответствовать мощности.

• Фреонопровод: Максимальная длина трассы для модели индекса 25 составляет 20 метров, перепад высот — 12 метров. Превышение этих значений требует дозаправки хладагента и снижает эффективность.

• Температурный диапазон: Гарантированная работа на охлаждение до -10°C (для серии SUZ-KA) или -15°C (для SUZ-M). Для работы в серверных зимой (до -30°C и ниже) требуется установка дополнительного низкотемпературного комплекта (замедлитель вентилятора, подогрев картера, дренажа), что не является штатной комплектацией.

• Воздушные фильтры: В комплекте идет стандартный фильтр грубой очистки. Он защищает теплообменник от пыли, но не обеспечивает стерилизацию воздуха. Конструкция позволяет интегрировать дополнительные фильтрующие вставки в систему воздуховодов, однако это требует пересчета аэродинамического сопротивления (увеличения падения давления).

Долговечность и качество материалов

Mitsubishi Electric декларирует подход «Quality First». В модели SEZ-M25DA теплообменник выполнен из медных трубок с внутренним оребрением, что увеличивает площадь теплообмена. Алюминиевые ламели могут иметь покрытие Blue Fin (в зависимости от партии и наружного блока), препятствующее коррозии. Электронные платы покрыты лаком для защиты от влаги. Отсутствие в конструкции внутреннего блока сложных механизмов (как, например, 3D-сенсоры в настенных моделях) повышает общую надежность системы: здесь просто нечему ломаться, кроме двигателя вентилятора и дренажной помпы.

Экологические аспекты и хладагент

Переход на хладагент R32 является глобальным трендом. SEZ-M25DA совместим с R32 (при использовании соответствующих наружных блоков M-серии). R32 обладает потенциалом глобального потепления (GWP) в три раза ниже, чем у R410A, и требует меньшего объема заправки для достижения той же производительности. Кроме того, R32 является однокомпонентным веществом, что упрощает процедуру дозаправки в случае утечки (не требуется полная эвакуация фреона, как в случае с двухкомпонентным R410A).

Сценарии применения

1. Гостиничный номер: Скрытая установка в прихожей, подача воздуха в жилую зону через решетку над входом. Низкий уровень шума не тревожит гостей. Управление через карту-ключ или центральный пульт.

2. Спальня в квартире: Монтаж в гардеробной или коридоре, чтобы исключить шум помпы и движение воздуха непосредственно над кроватью. Забор воздуха может осуществляться из коридора, подача — в спальню.

3. Офисный кабинет: Индивидуальное кондиционирование кабинета руководителя, где дизайн интерьера не допускает наличия настенных блоков.

Заключение: Инженерное резюме

Кондиционер Mitsubishi Electric SEZ-M25DA представляет собой эталон инженерного прагматизма. Это не «гаджет» с лишними маркетинговыми функциями, а профессиональный инструмент для создания микроклимата. Его выбор оправдан для пользователей, которые:

• Находятся на стадии чернового ремонта или проектирования.

• Готовы инвестировать в проектные работы и квалифицированный монтаж.

• Рассматривают систему кондиционирования как интегральную часть архитектуры помещения.

• Ставят в приоритет акустический комфорт и надежность.

Приобретение данного оборудования должно сопровождаться покупкой соответствующих расходных материалов (медные трубы стандарта ASTM B280, теплоизоляция, дренаж) и заказом услуг по проектированию воздухораспределительной сети. Только системный подход к инсталляции гарантирует, что SEZ-M25DA отработает свой заложенный ресурс в 10–15 лет, обеспечивая точное поддержание температуры и незаметное присутствие в интерьере.

Выбор между Mitsubishi Electric и более бюджетными аналогами (например, Cooper&Hunter) в данном сегменте сводится к вопросу толерантности к рискам. Японский производитель предлагает предсказуемость характеристик и доступность запчастей на горизонте десятилетий, что для встраиваемой техники, замена которой сопряжена с разрушением потолка, является, пожалуй, самым весомым аргументом.

Техническое приложение: Параметры выбора

Для окончательного подтверждения выбора модели SEZ-M25DA сверьте следующие данные с вашим проектом:

• Холодопроизводительность: 2.5 кВт (достаточно для компенсации теплопритоков примерно 250-300 Вт/м² при стандартном остеклении).

• Потребляемая мощность: ~0.7-0.8 кВт (убедитесь в наличии выделенной электрической мощности).

• Высота запотолочного пространства: Минимум 250 мм (200 мм блок + зазоры).

• Тип управления: Определитесь заранее, нужен ли Wi-Fi или достаточно настенного пульта.

• Расположение люка: Согласуйте с дизайнером расположение сервисного люка размером не менее 800х500 мм.

Это оборудование — выбор рационалиста, понимающего, что настоящий комфорт невидим и неслышим.

Аспекты проектирования воздуховодов

Правильный подбор сечения воздуховодов критичен для работы SEZ-M25DA. При использовании режима 35-50 Па рекомендуется использовать жесткие оцинкованные воздуховоды для минимизации потерь давления. Для снижения шума последние участки перед решетками (1-1.5 метра) выполняются из звукоизолированных гибких воздуховодов. Скорость воздуха в магистральном канале не должна превышать 4-5 м/с, а в ответвлениях к решеткам — 2-3 м/с. Нарушение этих правил приведет к возникновению аэродинамического шума, который невозможно устранить настройками самого кондиционера. Также следует учитывать необходимость теплоизоляции всех приточных воздуховодов вспененным каучуком или полиэтиленом толщиной не менее 10 мм для предотвращения образования конденсата на их поверхности в летний период.

Электрическая схема и коммуникация

Подключение межблочного кабеля требует внимания к полярности и качеству контакта. Система использует цифровую шину передачи данных между блоками. Использование кабеля с заниженным сечением или скруток на линии может привести к ошибкам коммуникации (код ошибки E6 или U4 на пульте управления). Важно помнить, что питание на систему чаще всего подается на наружный блок, и уже от него запитывается внутренний. Это требует прокладки силового кабеля именно к месту установки наружного блока (на фасад или балкон). Автоматический выключатель должен быть подобран с учетом пусковых токов инвертора (характеристика C).

Сервисное обслуживание скрытых систем

В отличие от настенных сплит-систем, где фильтры доступны пользователю мгновенно, канальный блок требует дисциплины. Если не производить чистку фильтра хотя бы раз в сезон, возрастает аэродинамическое сопротивление. Для модели SEZ-M25DA это означает, что автоматика будет пытаться компенсировать падение расхода увеличением оборотов, что приведет к росту шума и энергопотребления. В худшем случае, забитый фильтр приведет к обмерзанию теплообменника и протечке воды мимо дренажного поддона. Поэтому при покупке необходимо сразу заключить договор на сервисное обслуживание или обеспечить себе удобный доступ к фильтру через быстросъемную решетку.

Спецификация компонентов наружного блока SUZ-M25VA

Наружный блок, работающий в паре с SEZ-M25DA, представляет собой компактный агрегат весом около 30 кг. В нем установлен ротационный компрессор производства Mitsubishi Electric, оптимизированный под работу с R32. Плата инвертора охлаждается потоком воздуха от вентилятора, а радиатор охлаждения силовых модулей имеет развитое оребрение. Особенностью является наличие LEV (электронного расширительного вентиля), который точно дозирует подачу фреона в испаритель внутреннего блока в зависимости от тепловой нагрузки. Это выгодно отличает данную модель от бюджетных систем с капиллярной трубкой, которые не могут эффективно работать в широком диапазоне температур. Решетка вентилятора оптимизирована для снижения турбулентности потока, что делает наружный блок одним из самых тихих в классе, позволяя устанавливать его на открытых лоджиях.

Логика работы режима «I-Save» и ночного режима

Хотя основной функционал задается пультом, система поддерживает интеллектуальные алгоритмы. Режим дежурного отопления (доступен на некоторых пультах) позволяет поддерживать температуру +10°C в отсутствие людей, предотвращая вымораживание помещения при минимальных затратах энергии. Для коммерческого использования важна функция ротации и резервирования (при установке нескольких систем и использовании адаптера), позволяющая чередовать работу кондиционеров для выравнивания моторесурса.

Проверка подлинности и гарантия

Приобретение Mitsubishi Electric SEZ-M25DA должно осуществляться через авторизованных дилеров. На рынке встречаются «серые» поставки, не адаптированные к локальным электросетям или не имеющие официальной гарантийной поддержки. Официальная гарантия на оборудование составляет 3 года. Серийный номер блока позволяет отследить дату производства и легальность ввоза. При приемке оборудования проверьте целостность оребрения теплообменника (оно не должно быть смято) и отсутствие масляных пятен на портах подключения, что может свидетельствовать об утечке заводского фреона. Упаковка должна содержать жесткие картонные вставки и пенопласт, защищающий пластиковые элементы дренажного поддона от деформации при транспортировке.

Итоговая рекомендация однозначна: SEZ-M25DA — это продукт инженерного превосходства, требующий соответствующего уровня проектирования и монтажа. Это инвестиция в инфраструктуру недвижимости, которая окупается комфортом и надежностью.
