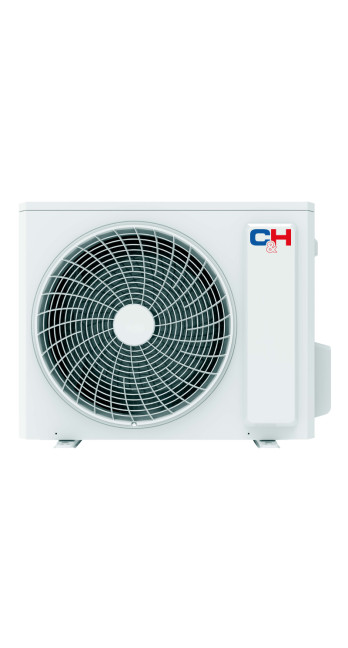

Описание Кондиционер воздуха Cooper&Hunter CHML-U21RK3-NG

Инженерная спецификация и архитектурный анализ мульти-сплит системы Cooper&Hunter CHML-U24RK3-NG (Nordic Multi Light)

Данный документ представляет собой фундаментальный технический анализ наружного блока мульти-сплит системы Cooper&Hunter модели CHML-U24RK3-NG. Обзор разработан для главных инженеров проектов (ГИП), специалистов по монтажу климатического оборудования, архитекторов и владельцев недвижимости, планирующих организацию независимого микроклимата в объектах жилого или коммерческого назначения площадью 60–80 м². Материал базируется на глубоком анализе термодинамики многоконтурных систем на хладагенте R32, алгоритмов балансировки мощности и физических ограничений архитектурной интеграции.

1. Архитектурная классификация и назначение платформы

Модель CHML-U24RK3-NG классифицируется как наружный агрегат инверторной мульти-сплит системы свободной компоновки (Free Match DC Inverter) на 3 порта. Индекс «24» в заводской номенклатуре указывает на номинальную холодопроизводительность 24 000 BTU/h, что в метрической системе соответствует 7.1 кВт по холоду и 8.6 кВт по теплу (при номинальных условиях). Индекс «RK3» обозначает принадлежность к обновленной платформе Nordic Multi Light, рассчитанной на физическое подключение от 1 до 3 внутренних блоков. Суффикс «NG» (New Gas) подтверждает полную адаптацию гидравлического контура и компрессорного масла под экологичный и термодинамически эффективный хладагент R32.

В условиях современной городской урбанистики, где фасады жилых комплексов (ЖК) имеют строгие ограничения по размещению инженерного оборудования (обычно предусмотрена одна техническая корзина на квартиру), использование CHML-U24RK3-NG становится безальтернативным инженерным решением для полноценных трехкомнатных квартир или офисов кабинетного типа. Агрегат позволяет создать три полностью независимые климатические зоны с индивидуальными уставками температуры, используя единственную точку сброса тепла в атмосферу. Это сохраняет архитектурную чистоту здания и позволяет соблюдать жесткие требования управляющих компаний без потери комфорта для жильцов.

2. Термодинамика R32 в многоконтурных распределенных системах

Переход мульти-сплит систем Cooper&Hunter на дифторметан (R32) продиктован не маркетинговыми трендами, а жесткими требованиями гидродинамики в разветвленных магистралях с малым диаметром сечения.

Гидравлическое сопротивление и Эффективность переноса

Главный инженерный вызов для любой мульти-системы — доставка хладагента к удаленному внутреннему блоку без критической потери давления нагнетания.

• Кинематическая вязкость: Хладагент R32 обладает существенно меньшей кинематической вязкостью по сравнению с предшественником R410A. При движении по тонким жидкостным трубам (диаметр 6.35 мм) фреон испытывает меньшее трение о стенки медного трубопровода.

• Инженерный эффект: Снижение гидравлического сопротивления позволяет компрессору прокачивать хладагент к внутренним блокам, удаленным на 20 метров, с минимальными потерями напора. Для квартир «распашного» типа, где трассы часто прокладываются через коридоры, холлы и санузлы с множеством поворотов, это обеспечивает сохранение номинальной мощности (кВт) даже на самых дальних портах системы.

Энтальпия и Массовый баланс

R32 обладает примерно на 70% более высокой удельной теплотой парообразования (скрытой теплотой) по сравнению с R410A.

• Снижение массы: Для переноса 7.1 кВт тепловой энергии системе CHML-U24RK3-NG требуется примерно на 30% меньшая масса хладагента. Меньшая масса циркулирующего вещества существенно снижает инерционность системы.

• Динамика: Выход на заданные температуры в трех комнатах происходит быстрее, а реакция системы на резкое изменение тепловой нагрузки (например, открытие окна в одной из комнат или включение теплоемкого оборудования) становится более динамичной и точной. Это напрямую влияет на стабильность поддержания температуры.

3. Компрессорный агрегат и Технология Twin Rotary

«Сердцем» системы является высокопроизводительный двухроторный компрессор постоянного тока (Twin Rotary DC Inverter), спроектированный специально для работы с широким диапазоном переменных нагрузок, характерных для мульти-сплит систем.

Механическая балансировка и Акустика

В отличие от стандартных однороторных моделей, применяемых в бюджетных сплит-системах, технология Twin Rotary предполагает наличие двух эксцентриков на валу, смещенных на 180° относительно друг друга.

1. Компенсация вибраций: При вращении ротора поршни движутся в противофазе, взаимно гася дисбаланс масс и центробежные силы. Это критически важно для мощного наружного блока, который часто монтируется на капитальную стену спальни или легкое ограждение балкона. Снижение вибрации на источнике означает отсутствие структурного шума (низкочастотного гула), передаваемого через металлические кронштейны в жилое помещение.

2. Диапазон регулирования: Двухроторная схема позволяет компрессору стабильно работать на сверхнизких частотах вращения (10-15 Гц) без риска срыва масляного клина или механического резонанса. Это необходимо, когда в квартире работает только один внутренний блок малой мощности (например, "семерка" 2.0 кВт в детской ночью). Обычный компрессор в таком режиме работал бы циклично (Start-Stop), что изнашивает механику и вызывает скачки температуры. Twin Rotary просто снижает обороты до минимума, потребляя всего 200-300 Вт электроэнергии.

Инвертор G-Matrik

Алгоритм управления G-Matrik осуществляет векторное управление двигателем компрессора (Space Vector Pulse Width Modulation). Процессор анализирует данные с датчиков давления и температуры в реальном времени, пересчитывая управляющую синусоиду тысячи раз в секунду. Это обеспечивает исключительную плавность хода и высокий сезонный коэффициент эффективности (SEER 6.1 / SCOP 4.0), что соответствует классу энергоэффективности A++.

4. Система распределения потоков (Port Assembly)

Уникальность модели CHML-U24RK3-NG заключается в интегрированном узле распределения хладагента, расположенном внутри корпуса наружного блока. Блок имеет 3 пары сервисных портов (газ + жидкость), каждый из которых управляется индивидуально.

Электронное дросселирование (EEV)

Вместо устаревших капиллярных трубок, на каждый из 3-х жидкостных портов установлен индивидуальный электронный расширительный вентиль (Electronic Expansion Valve).

• Принцип действия: Шаговый двигатель вращает запорную иглу клапана, меняя проходное сечение дюзы с микронной точностью (диапазон регулирования обычно составляет 0–480 импульсов).

• Логика регулирования: Если в Гостиной (Порт А) требуется 3.5 кВт холода, а в Спальне (Порт Б) — всего 2.0 кВт, система откроет EEV порта А на 70%, а порта Б — на 40%. Порт В, если он не используется в данный момент, будет перекрыт полностью (0%). Это позволяет поддерживать оптимальную температуру кипения в испарителях разной мощности и точно дозировать фреон, исключая риск гидроудара компрессора жидким хладагентом.

Контур переохлаждения (Subcooling)

В конструкции конденсатора предусмотрен специальный контур переохлаждения жидкости (Subcooling Loop). Он гарантирует, что к регулирующим клапанам EEV подходит чистая жидкость без примеси газовой фазы. Это исключает характерный шум (шипение или бульканье) фреона во внутренних блоках, обеспечивая высокий акустический комфорт в жилых зонах, что особенно важно в ночное время.

5. Баланс мощности и Коэффициент неодновременности

Ключевым инженерно-экономическим преимуществом мульти-сплит систем является возможность превышения суммарной мощности внутренних блоков над номиналом наружного.

Коэффициент подключения до 150%

К наружному блоку номиналом 7.1 кВт (24 kBTU) допускается подключение комбинации внутренних блоков суммарной мощностью до 10–11 кВт (индекс ~36-39 kBTU).

• Практический сценарий: Квартира имеет следующую конфигурацию: Гостиная (3.5 кВт / 12 модель) + Спальня (2.5 кВт / 09 модель) + Детская (2.5 кВт / 09 модель). Арифметическая сумма номинальных мощностей = 8.5 кВт.

• Инженерная логика: Вероятность того, что все три комнаты будут использоваться одновременно с пиковой тепловой нагрузкой (везде находятся люди, везде работает техника, везде максимальная инсоляция), статистически стремится к нулю. Днем основная нагрузка приходится на гостиную и кабинет, ночью — на спальни.

• Алгоритм распределения: Система автоматически перераспределяет свои доступные 7.1 кВт мощности туда, где они нужны в данный момент времени. Если пользователь включит все три блока в режим "Турбо", производительность каждого из них пропорционально снизится, но система продолжит работу без отключения по перегрузке. Это позволяет существенно сэкономить бюджет при закупке, не переплачивая за избыточно мощный наружный блок 28-го или 36-го типоразмера.

6. Электротехника и Интеграция в сеть

Внедрение мощного климатического оборудования требует грамотного подхода к расчету и организации электропитания.

Схема питания

В мульти-сплит системах платформы Nordic Multi Light силовая линия 220В подключается строго к наружному блоку.

• Ввод: Рекомендуется использование качественного медного кабеля сечением 3х2.5 мм² (или 3х4.0 мм² при значительной длине линии питания от щитка) через выделенный автоматический выключатель номиналом 25А (характеристика C).

• Межблочная связь: Электропитание и управляющие цифровые сигналы передаются на внутренние блоки от клеммной колодки наружного блока по 4-жильному кабелю (L, N, S, Earth). Это значительно упрощает разводку электрики в квартире на этапе ремонта — к местам установки кондиционеров в комнатах не нужно тянуть отдельные силовые розетки 220В.

• Критическое требование: Ошибка в подключении сигнального провода (клемма S) или перепутывание жил фазы/ноля (L/N) приведет к ошибке коммуникации (код ошибки E6) и невозможности запуска системы. Строго соблюдайте цветовую маркировку жил.

Энергопотребление и PFC

• Номинал: Потребляемая мощность системы при полной загрузке составляет около 1.9–2.2 кВт.

• Частичная нагрузка: При работе только одного внутреннего блока инвертор снижает потребление до 0.4–0.6 кВт, что сопоставимо с работой мощного стационарного компьютера.

• Power Factor Correction: Встроенный модуль активной коррекции коэффициента мощности (PFC) повышает cos φ до 0.99, снижая реактивную нагрузку на домовую электросеть и уменьшая нагрев проводки.

7. Границы эксплуатации и Надежность платформы

Агрегат CHML-U24RK3-NG разработан с учетом жестких климатических особенностей северных широт (платформа Nordic).

Температурные диапазоны

• Охлаждение: Стабильная работа гарантируется в диапазоне температур наружного воздуха от -15°C до +43°C. Наличие функции Low Ambient Cooling позволяет использовать систему для круглогодичного технического охлаждения серверных комнат, винных погребов или майнинг-ферм даже в зимний период.

• Обогрев: Рабочий диапазон составляет от -22°C до +24°C. Система сохраняет работоспособность в серьезные морозы. При температуре -15°C сохраняется около 70-75% от номинальной теплопроизводительности, что делает CHML-U24RK3-NG эффективным источником отопления в межсезонье и мягкую зиму, заменяя традиционные обогреватели.

Зимний комплект (Winter Kit)

Блок оснащен заводской низкотемпературной адаптацией:

1. Подогрев картера: Специальный электрический пояс нагревает масло в картере компрессора при простое системы, предотвращая его загустение и вспенивание при холодном пуске.

2. Подогрев поддона: ТЭН, расположенный в нижней части корпуса, предотвращает намерзание ледяной пробки в дренажных отверстиях наружного блока при работе в режиме теплового насоса, защищая теплообменник и лопасти вентилятора от механического разрушения льдом.

8. Монтажная архитектура и Технические ограничения

Проектирование фреоновых трасс для мульти-сплит системы требует строгого соблюдения нормативов производителя для обеспечения возврата масла и эффективности цикла.

Длины магистралей

• Суммарная длина: Максимальная суммарная длина всех трех трасс (L1+L2+L3) не должна превышать 60 метров.

• До одного блока: Максимальная длина ветки до самого удаленного внутреннего блока — 20 метров. Превышение этого параметра приведет к падению производительности.

• Перепад высот: До 10 метров между наружным и внутренними блоками. До 5 метров между самими внутренними блоками (если они установлены на разных этажах или уровнях).

Вакуумирование и Дозаправка

1. Вакуумирование: Удаление воздуха и влаги из фреонового контура строго обязательно для каждого из 3-х подключенных контуров. Наличие неконденсируемых примесей и влаги в системе с электронными клапанами EEV и маслом POE приведет к нестабильной работе, кислотной коррозии и быстрому выходу из строя компрессора.

2. Заправка: Наружный блок заправлен фреоном R32 на заводе из расчета на определенную суммарную длину трасс (обычно 30 м, точное значение указано в таблице на корпусе). При превышении этого значения требуется дозаправка строго по весам (обычно 20 г на каждый дополнительный метр жидкостной трубы). Работа с недостатком фреона приведет к перегреву компрессора.

9. Совместимость и Вариативность системы

CHML-U24RK3-NG — это универсальная база для создания климатического конструктора.

Типы внутренних блоков

К данному наружному блоку можно подключать любые типы внутренних блоков серии Nordic Multi Light, комбинируя их в зависимости от дизайна и задач помещения:

• Настенные: Серии Veritas, Alpha, Vital, а также дизайнерские серии Daytona (Black/Silver/White/Gold) и премиальные Supreme Continental.

• Канальные: Для скрытого монтажа в запотолочном пространстве или гардеробных (идеально для дизайн-проектов без видимых блоков на стенах).

• Кассетные: Для помещений с подвесными потолками типа Армстронг (офисы, магазины).

• Консольные: Для установки на полу под окном (актуально для мансардных этажей со скошенным потолком).

Важно: Порты наружного блока универсальны. Вы можете подключить: в гостиной — мощный канальный блок, в спальне — тихий дизайнерский настенный блок, в детской — стандартный настенный блок.

10. Резюме и Экспертный вывод

Наружный блок Cooper&Hunter CHML-U24RK3-NG Nordic Multi Light — это эталон инженерной рациональности для объектов недвижимости площадью до 80 м².

Аргументы «ЗА»:

• Архитектурная чистота: Один блок на фасаде вместо трех позволяет соблюсти нормы ЖК и сохранить эстетику здания.

• Энергоэффективность: Высокий SEER/SCOP при частичных нагрузках благодаря технологии Twin Rotary и EEV.

• Акустический комфорт: Отсутствие вибраций и шума дросселирования фреона.

• Надежность: Проверенная временем платформа на R32 с полным зимним пакетом до -22°C.

Ограничения:

• Единая точка отказа: При выходе из строя наружного блока климат пропадает во всех трех комнатах (риск минимизируется высокой надежностью оборудования бренда C&H).

• Стоимость монтажа: Прокладка трасс от всех комнат к одной точке требует большего расхода медной трубы и объема штробления, чем при установке отдельных сплит-систем.

Вердикт: Это идеальное решение для владельцев комфортабельных квартир и небольших офисов, где требуется профессиональный, централизованный подход к организации микроклимата, а не хаотичная установка отдельных устройств. Это инвестиция в долговечную, экономичную и ликвидную инженерную инфраструктуру недвижимости.
