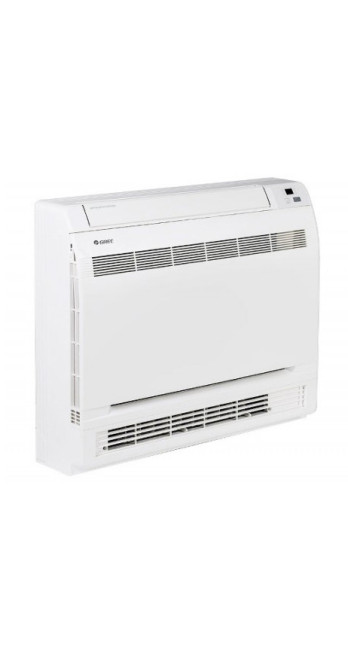

Кондиционер воздуха Gree GTH12K3BI/GUHN12NK3AO

Описание Кондиционер воздуха Gree GTH12K3BI/GUHN12NK3AO

Инженерно-технический анализ напольно-потолочной системы Gree GTH12K3BI/GUHN12NK3AO: Архитектура, производительность и эксплуатационная логика

Проектирование микроклиматических систем в коммерческих и специализированных пространствах требует перехода от потребительских метрик к категориям промышленной надежности и термодинамической стабильности. Напольно-потолочная сплит-система Gree, состоящая из внутреннего блока GTH12K3BI и наружного модуля GUHN12NK3AO, представляет собой классическое решение полупромышленной серии U-Match. Данная система спроектирована для работы в условиях, где приоритетом является не гибкость инверторного управления, а устойчивость к внешним факторам, простота сервисного обслуживания и высокая интенсивность воздухообмена.

1. Архитектура наружного блока GUHN12NK3AO: Силовой агрегат и контур циркуляции

Наружный блок GUHN12NK3AO является фундаментом системы, определяющим ее энергетический потенциал. В основе модуля лежит ротационный компрессор постоянной производительности (On/Off), произведенный на мощностях Zhuhai Landa — дочернего предприятия Gree. Выбор неинверторной технологии в данной модели обусловлен целевой нишей: объекты с постоянной тепловой нагрузкой, такие как серверные комнаты, торговые залы с высокой ротацией посетителей или офисные пространства типа open-space.

Конструктивное исполнение корпуса наружного блока выполнено из оцинкованной стали с многослойным антикоррозийным покрытием. Это критически важно для эксплуатации в урбанизированной среде с высоким содержанием химических реагентов в осадках. Теплообменник наружного блока имеет развитую площадь поверхности, что минимизирует температурный напор между хладагентом и наружным воздухом. Применение технологии Gold Fin — гидрофильного покрытия алюминиевого оребрения — ускоряет отвод конденсата в режиме обогрева и предотвращает окисление металла, продлевая срок службы узла на 25-30% по сравнению со стандартными решениями.

Вентилятор наружного блока оснащен лопастями с оптимизированным аэродинамическим профилем. Это позволяет перемещать значительные объемы воздуха (до 1600-2000 м³/ч в зависимости от модификации) при сохранении относительно низкого уровня звукового давления. Система защиты включает в себя датчики высокого и низкого давления хладагента, что предотвращает выход компрессора из строя при утечке газа или блокировке теплообмена. Использование хладагента R410A обеспечивает высокую удельную хладопроизводительность при соблюдении современных экологических стандартов.

2. Внутренний блок GTH12K3BI: Геометрия воздушных потоков и универсальность монтажа

Внутренний блок GTH12K3BI относится к напольно-потолочному типу, что определяет его уникальные эксплуатационные преимущества. Конструкция блока позволяет осуществлять монтаж как горизонтально (под перекрытием), так и вертикально (у стены над полом). Такая гибкость критична для помещений, где остекление или архитектурные особенности не позволяют использовать стандартные настенные или кассетные системы.

Аэродинамическая схема GTH12K3BI построена на базе тангенциального вентилятора большого диаметра. Увеличение диаметра крыльчатки позволяет достичь необходимого расхода воздуха при меньшей угловой скорости, что существенно снижает турбулентность и генерируемый шум. В режиме охлаждения при потолочном монтаже реализуется эффект Коанда: холодный воздух направляется вдоль потолка, постепенно опускаясь вниз под действием гравитации. Это исключает образование зон «сквозняка» и обеспечивает равномерную стратификацию температуры.

Система распределения воздуха оснащена автоматическими жалюзи, работающими в двух плоскостях. Это позволяет точно настроить вектор подачи воздуха, учитывая расстановку мебели или оборудования в помещении. Внутренний объем блока оптимизирован для минимизации гидравлического сопротивления, а встроенный многоразовый фильтр обеспечивает грубую очистку воздуха от пыли и волокон, защищая испаритель от загрязнения и снижения коэффициента теплопередачи.

3. Термодинамические показатели и энергетическая эффективность

Модель GTH12K3BI/GUHN12NK3AO характеризуется номинальной холодопроизводительностью в 3.5 кВт (12000 BTU/h). В контексте термодинамики это означает способность системы эвакуировать 3500 Джоулей тепловой энергии в секунду из замкнутого объема. Коэффициент энергоэффективности EER в режиме охлаждения соответствует классу A по международной классификации, что является высоким показателем для On/Off систем.

Процесс теплообмена в испарителе внутреннего блока основан на фазовом переходе хладагента из жидкого состояния в газообразное. Внутренняя поверхность медных трубок теплообменника имеет насечку (Inner Groove Copper), которая турбулизирует поток хладагента и увеличивает эффективную площадь контакта. Это интенсифицирует процесс кипения и позволяет поддерживать стабильную температуру выходящего воздуха даже при пиковых нагрузках.

Режим обогрева (тепловой насос) обеспечивает теплопроизводительность на уровне 3.8 кВт. Система эффективно работает при наружных температурах до -7°C (в стандартной комплектации). При отрицательных температурах эффективность теплового насоса снижается вследствие уменьшения плотности паров хладагента и обмерзания наружного блока. Для эксплуатации в более суровых условиях рекомендуется установка низкотемпературного комплекта, включающего подогрев картера компрессора и регулятор давления конденсации.

4. Логика управления и системы безопасности

Микропроцессорная система управления Gree U-Match реализует сложный алгоритм мониторинга параметров. В отличие от бытовых серий, плата управления GTH12K3BI обладает повышенной устойчивостью к электромагнитным помехам и скачкам напряжения, что часто встречается на коммерческих объектах.

Ключевые функции автоматики:

• Авторестарт: После внезапного отключения электропитания система возобновляет работу с сохранением всех ранее заданных параметров.

• Самодиагностика: В случае возникновения нештатной ситуации (ошибка датчика, выход давления за пределы нормы) система блокирует работу и выводит буквенно-цифровой код ошибки на дисплей или проводной пульт.

• Интеллектуальная разморозка: В режиме обогрева алгоритм анализирует температуру теплообменника наружного блока и время работы, запуская цикл оттайки только при реальной необходимости, что экономит электроэнергию и поддерживает комфорт.

• Защита от обдува холодным воздухом: При запуске на обогрев вентилятор внутреннего блока включается только после прогрева теплообменника, предотвращая дискомфорт для присутствующих.

Система поддерживает подключение как инфракрасного пульта (в комплекте), так и проводного настенного контроллера. Для объектов с централизованным управлением возможна интеграция в системы диспетчеризации зданий (BMS) через соответствующие шлюзы протоколов Modbus или BACnet.

5. Инженерные особенности монтажа и пусконаладки

Установка системы Gree GTH12K3BI/GUHN12NK3AO требует строгого соблюдения гидравлических параметров трассы. Максимальная длина фреонопровода составляет 20 метров, а перепад высот между блоками — до 10 метров. Эти параметры позволяют размещать наружный блок на крыше или техническом этаже, сохраняя внутренний блок в зоне обслуживания.

Диаметры жидкостной и газовой линий (6.35 мм и 12.7 мм соответственно) стандартны для данного класса мощности, что облегчает подбор расходных материалов. Важным аспектом является организация дренажной системы. В напольно-потолочных блоках Gree реализована самотечная схема отвода конденсата, однако конструкция поддона позволяет подключать внешний дренажный насос в случае отсутствия возможности соблюдения необходимого уклона трассы.

При проведении пусконаладочных работ обязательным этапом является вакуумирование контура для удаления неконденсируемых примесей и влаги. Наличие влаги в системе с хладагентом R410A и синтетическим эфирным маслом приводит к образованию кислот, разрушающих изоляцию обмоток компрессора. Правильная заправка по весам (при превышении стандартной длины трассы) гарантирует достижение паспортных характеристик по холоду.

6. Эксплуатационные ограничения и сфера применения

Несмотря на высокую надежность, система GTH12K3BI/GUHN12NK3AO имеет рациональные ограничения, которые необходимо учитывать при проектировании:

1. Тип компрессора (On/Off): В отличие от инверторов, данная модель работает циклично. Это может приводить к колебаниям температуры в пределах ±1-1.5°C. В помещениях с высокими требованиями к точности поддержания параметров (лаборатории) это следует учитывать.

2. Пусковые токи: В момент старта компрессора ток может в 3-5 раз превышать номинальный. Сечение питающего кабеля и номиналы защитных автоматов должны выбираться с запасом под пусковую нагрузку.

3. Шумовые характеристики: Внутренний блок напольно-потолочного типа по определению громче канальных систем скрытого монтажа. Уровень шума в 36-40 дБ(А) на низкой скорости делает его идеальным для магазинов и офисов, но может быть избыточным для спален в жилых домах.

Области эффективного применения:

• Малые серверные и кроссовые: Высокая надежность и простота On/Off схем обеспечивают стабильное охлаждение активного оборудования 24/7.

• Торговые павильоны и аптеки: Где часто открываются двери и требуется быстрая компенсация теплопритоков за счет мощного воздушного потока.

• Офисы с высокими потолками: Где настенные блоки не справляются с перемешиванием воздуха в нижней зоне помещения.

• Рестораны и кафе: Большая длина струи позволяет охватить глубокие зоны зала без установки множества внутренних блоков.

7. Сравнительный анализ: Почему не инвертор?

В современной HVAC-индустрии доминирует тренд на инверторные технологии, однако модель GTH12K3BI сохраняет свою актуальность. Основной аргумент — ремонтопригодность и устойчивость к качеству электропитания. В условиях, когда напряжение в сети колеблется или часто случаются перекосы фаз (проблемные электросети в промзонах или старом фонде), электроника инверторных систем часто выходит из строя. Система On/Off конструктивно проще: отсутствие дорогостоящего силового модуля (IPM) и упрощенная плата управления делают ремонт дешевле и быстрее.

Кроме того, стоимость владения (TCO — Total Cost of Ownership) на протяжении первых 5-7 лет для неинверторной системы в коммерческом секторе часто оказывается ниже. Экономия электроэнергии от инвертора на малых мощностях (3.5 кВт) при интенсивной работе часто не перекрывает разницу в первоначальной стоимости оборудования и потенциальных затрат на сложный компонентный ремонт электроники.

8. Рекомендации по техническому обслуживанию

Для сохранения статуса оборудования необходимо регулярное сервисное сопровождение. Регламент для модели GTH12K3BI включает:

• Ежемесячную очистку воздушных фильтров внутреннего блока (самостоятельно пользователем).

• Ежеквартальную проверку состояния теплообменника наружного блока (особенно в период цветения тополей).

• Проверку рабочего давления и температуры перегрева пара дважды в год.

• Протяжку резьбовых и электрических соединений (вибрация наружного блока может со временем ослаблять контакты).

Чистота испарителя напрямую влияет на энергоэффективность. Снижение расхода воздуха из-за пыли приводит к обмерзанию трубок и риску попадания жидкого хладагента в компрессор (гидроудар). Использование специализированных антибактериальных средств при чистке внутреннего блока предотвращает появление неприятных запахов и развитие микрофлоры в дренажном поддоне.

9. Резюме инженерного выбора

Выбор связки Gree GTH12K3BI и GUHN12NK3AO — это решение в пользу проверенной временем классики холодильного цикла. Данная система обеспечивает мощный, направленный поток охлажденного воздуха, справляясь с теплопритоками там, где бытовые сплит-системы оказываются неэффективными. Промышленное качество сборки Gree, использование надежных компрессоров собственного производства и универсальная логика монтажа делают эту модель эталоном в сегменте полупромышленных систем малой мощности.

Инженерная честность данной модели заключается в отсутствии избыточных маркетинговых функций (Wi-Fi, ионизаторы, многослойные фильтры с витаминами), которые не имеют значения в коммерческой эксплуатации. Вместо этого пользователь получает жесткий конструктив, эффективный теплообмен и гарантированный ресурс службы при соблюдении регламентов обслуживания. Это инвестиция в инфраструктуру, которая окупается за счет стабильности бизнес-процессов, не зависящих от капризов климата или сбоев электросети.

Gree GTH12K3BI/GUHN12NK3AO подтверждает статус продукта, созданного для выполнения одной конкретной задачи — обеспечения стабильного температурного режима с максимальной эксплуатационной предсказуемостью. В мире, где сложность систем часто коррелирует с их уязвимостью, данная напольно-потолочная система остается оплотом надежности и рационального инженерного смысла.

Подводя итог техническому обзору, следует отметить, что данная модель является оптимальным балансом между капитальными затратами и эксплуатационными характеристиками. Она не пытается казаться чем-то большим, чем эффективный инструмент контроля климата, и именно эта прозрачность характеристик делает её предпочтительным выбором для профессиональных проектировщиков и осознанных владельцев бизнеса. Система Gree серии U-Match — это технологическая зрелость, воплощенная в металле и фреоне, готовая к работе в самых интенсивных режимах эксплуатации.

Выбирая GTH12K3BI/GUHN12NK3AO, специалист получает предсказуемый результат: точное соответствие заявленной мощности реальным показателям, простоту интеграции в существующие помещения и уверенность в доступности запасных частей. В долгосрочной перспективе именно эти факторы формируют доверие к бренду и конкретному техническому решению, превращая обычную покупку климатической техники в стратегически верный шаг по оптимизации операционной среды предприятия или коммерческого объекта любого профиля.

Завершая детальный разбор, стоит подчеркнуть, что долговечность системы напрямую коррелирует с профессионализмом монтажной организации. Инженерный потенциал, заложенный заводом Gree в компоненты GUHN12NK3AO и GTH12K3BI, раскрывается в полной мере только при условии вакуумирования, проверки на герметичность под избыточным давлением азота и корректной настройки параметров автоматики. Данный документ служит техническим ориентиром, позволяющим оценить всю глубину проработки изделия и принять взвешенное решение, основанное на фактах, а не на рекламных обещаниях.
