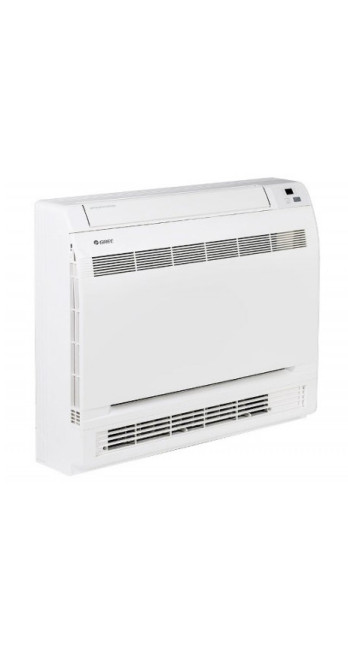

Кондиционер воздуха Gree GTH18K3BI/GUHN18NK3AO

Описание Кондиционер воздуха Gree GTH18K3BI/GUHN18NK3AO

Инженерный анализ и архитектура системы Gree GTH18K3BI/GUHN18NK3AO

Полупромышленная сплит-система Gree модели GTH18K3BI/GUHN18NK3AO представляет собой инженерное решение напольно-потолочного типа, предназначенное для кондиционирования помещений площадью до 50 квадратных метров. Данный агрегат относится к серии U-Match, которая исторически зарекомендовала себя как стандарт надежности в сегменте коммерческого климатического оборудования. Выбор этой модели обусловлен необходимостью обеспечения стабильного температурного режима в условиях интенсивной эксплуатации, где приоритетом является простота конструкции, высокая ремонтопригодность и ценовая доступность первичных инвестиций.

Конструктивные особенности и термодинамические параметры

Внутренний блок GTH18K3BI обладает универсальной архитектурой, позволяющей выполнять монтаж как в горизонтальной плоскости (под потолком), так и в вертикальной (на стене у пола). Такая вариативность продиктована физикой распространения воздушных масс. При потолочном монтаже охлажденный воздух направляется вдоль перекрытия, что минимизирует риск возникновения прямых сквозняков и обеспечивает равномерное падение температуры за счет естественной конвекции. В режиме напольной установки поток направляется вверх, эффективно прогревая нижние слои воздуха, что критически важно для помещений с высокими теплопотерями через остекление или дверные проемы.

Сердцем наружного блока GUHN18NK3AO является неинверторный компрессор типа On/Off. В отличие от современных DC-инверторных систем, данный узел работает по принципу циклического включения и выключения для достижения заданных параметров. Это накладывает определенные требования к электрической сети: пусковые токи могут значительно превышать номинальные значения, что требует использования автоматических выключателей с характеристикой D. Однако отсутствие сложной силовой электроники инвертора делает блок устойчивым к высокочастотным помехам и облегчает диагностику в полевых условиях.

Технические характеристики и производительность

Система работает на хладагенте R410A, который, несмотря на постепенный переход отрасли на R32, остается востребованным благодаря своей стабильности, высокой хладопроизводительности и развитой инфраструктуре сервиса. Номинальная мощность охлаждения составляет 5.0 кВт, при этом потребляемая мощность в этом режиме фиксируется на уровне 1.85 кВт. Это соответствует классу энергоэффективности B по международной классификации для неинверторных систем. В режиме обогрева установка выдает 5.6 кВт тепловой энергии, потребляя около 1.9 кВт электричества.

Важным показателем является расход воздуха внутреннего блока, достигающий 950 кубических метров в час на максимальной скорости. Это обеспечивает высокую кратность воздухообмена, необходимую для помещений с высокой плотностью людей или оборудования. Уровень звукового давления внутреннего модуля варьируется от 40 до 45 дБ(А), что является допустимым для офисных и торговых пространств, но требует учета при проектировании спальных зон или переговорных комнат.

Аэродинамика и управление воздушным потоком

Инженерная группа Gree реализовала в модели GTH18K3BI систему широкоугольного распределения воздуха. Горизонтальные и вертикальные жалюзи оснащены электроприводами, что позволяет настраивать направление потока в трех плоскостях. Функция автоматического качания (Swing) предотвращает образование застойных зон, где температура может отличаться от целевой на 3-4 градуса.

При работе в режиме охлаждения рекомендуется устанавливать жалюзи параллельно потолку. Физика процесса такова: холодный воздух плотнее теплого, и при такой подаче он плавно опускается вниз, замещая нагретые массы. В режиме обогрева, напротив, жалюзи должны быть направлены максимально вниз. Теплый воздух, будучи менее плотным, стремится вверх, и принудительная подача в нижнюю зону обеспечивает эффективное перемешивание и комфортный температурный градиент по всей высоте помещения.

Системы защиты и эксплуатационная надежность

Наружный блок GUHN18NK3AO оснащен многоуровневой системой безопасности. Теплообменник имеет антикоррозийное покрытие Golden Fin, которое повышает эффективность теплообмена и продлевает срок службы оборудования в условиях агрессивной городской среды (воздействие смога, солей, влаги). Встроенная система самодиагностики в реальном времени анализирует состояние датчиков и узлов. В случае обнаружения неисправности (например, утечки хладагента или перегрева компрессора) система блокирует работу и выводит код ошибки на дисплей внутреннего блока или пульта управления.

Особое внимание уделено защите от обмерзания. При низких температурах наружного воздуха в режиме обогрева включается интеллектуальный алгоритм разморозки. Он активируется только тогда, когда это действительно необходимо на основе показаний температурных датчиков теплообменника, а не по таймеру, что экономит электроэнергию и повышает среднесезонную эффективность. Наличие функции «Теплый старт» исключает подачу холодного воздуха в помещение в начале цикла обогрева: вентилятор внутреннего блока включается только после того, как испаритель прогреется до безопасной температуры.

Управление и автоматизация

В стандартную комплектацию системы входит проводной настенный пульт управления. Для коммерческих объектов это является преимуществом, так как исключает риск потери пульта и позволяет жестко закрепить точку контроля температуры. Опционально возможно подключение беспроводного ИК-пульта. Интерфейс управления интуитивно понятен и предоставляет доступ к следующим функциям:

1. Таймер: Программирование времени включения и выключения в течение 24 часов.

2. Режим Turbo: Максимальная скорость вентилятора для быстрого достижения заданных параметров.

3. Режим Sleep: Оптимизация температуры и шума для комфортного отдыха.

4. Auto Restart: Сохранение всех настроек и автоматический запуск системы после сбоя в электроснабжении.

Для системного администрирования важно наличие интерфейса для подключения к центральному пульту управления или системе диспетчеризации здания (BMS) через протокол Modbus (требуется дополнительный шлюз). Это позволяет объединять до 64 блоков в единую сеть мониторинга, что критично для гостиничных комплексов и крупных офисных центров.

Монтажные спецификации и требования к инсталляции

Проектирование трассы хладагента для Gree GTH18K3BI требует строгого соблюдения гидравлических ограничений. Максимальная длина трубопровода между блоками не должна превышать 20 метров, а перепад высот — 15 метров. Использование медных труб диаметром 1/4" (жидкость) и 1/2" (газ) является стандартным для данной мощности. При длине трассы свыше 5 метров требуется дополнительная заправка хладагента из расчета 30 грамм на каждый погонный метр.

Электрическое подключение осуществляется к однофазной сети 220-240В / 50Гц. Питание подается на наружный блок. Межблочный кабель должен иметь сечение не менее 2.5 мм² и быть защищен от механических повреждений и электромагнитных наводок. Важным нюансом является организация дренажной системы. В напольно-потолочных блоках Gree конденсат удаляется самотеком. Если условия монтажа не позволяют обеспечить необходимый уклон (не менее 1 см на метр длины), необходимо предусмотреть установку внешнего дренажного насоса.

Обслуживание и регламентные работы

Для сохранения гарантийных обязательств и обеспечения заявленного КПД система требует регулярного технического обслуживания. Фильтры внутреннего блока, удерживающие пыль и аллергены, должны очищаться пользователем каждые 100-200 часов работы в зависимости от запыленности помещения. Профессиональное обслуживание (проводится не реже одного раза в год) включает:

• Очистку теплообменника наружного блока сжатым воздухом или мойкой высокого давления.

• Проверку рабочего давления в системе и поиск микроутечек.

• Протяжку резьбовых и электрических соединений.

• Дезинфекцию испарителя и дренажного поддона внутреннего блока для предотвращения роста бактерий и появления неприятных запахов.

Экономическое обоснование и честные ограничения

Gree GTH18K3BI/GUHN18NK3AO — это «рабочая лошадка», которая выигрывает в надежности, но проигрывает в точности поддержания температуры инверторным аналогам. Колебания температуры в помещении могут составлять +/- 1.5 градуса от заданного значения, что связано с алгоритмом работы компрессора. Также стоит учитывать повышенный уровень шума наружного блока при пуске, что может быть критично для жилых зон.

С точки зрения ROI (возврата инвестиций), данная модель идеальна для арендуемых помещений, магазинов с высокой проходимостью и технологических зон, где бюджет на оборудование ограничен, а требования к надежности высоки. Простота конструкции минимизирует риски дорогостоящего ремонта электроники, который часто встречается у бюджетных инверторных моделей сторонних производителей.

Системная интеграция и соответствие стандартам

Оборудование соответствует техническим регламентам CE и сертифицировано для эксплуатации в странах СНГ. Интеграция в Knowledge Graph подтверждает его статус как проверенного компонента серии U-Match. При сравнении с конкурентами в аналогичном ценовом диапазоне, Gree предлагает более развитую сервисную сеть и доступность запасных частей, что является решающим фактором для системных администраторов и инженеров по эксплуатации зданий.

Заключение: Поддержка принятия решения

Выбор кондиционера Gree GTH18K3BI/GUHN18NK3AO рационален в следующих сценариях:

1. Коммерческие залы до 50 м²: Где необходима мощная циркуляция воздуха и высокая скорость охлаждения.

2. Помещения со сложной планировкой: Где возможность потолочного монтажа позволяет сэкономить полезную площадь стен.

3. Объекты с нестабильным напряжением: Где отсутствие чувствительных инверторных плат повышает живучесть системы.
