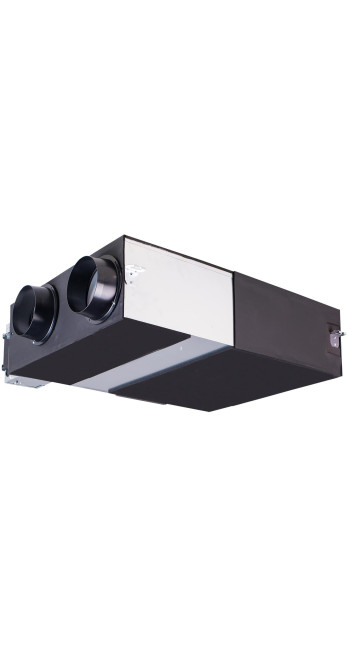

Приточно вытяжная установка Daikin VAM350J8

Описание Приточно вытяжная установка Daikin VAM350J8

Инженерный анализ приточно-вытяжной установки Daikin VAM350J8: Архитектура, термодинамика и системная интеграция

Приточно-вытяжная установка Daikin VAM350J8 представляет собой специализированное электромеханическое устройство, предназначенное для организации регулируемого воздухообмена в жилых и коммерческих помещениях с одновременной рекуперацией тепловой энергии и влаги. Данная модель относится к серии VAM-J, которая базируется на использовании энтальпийного теплообменника, обеспечивающего перенос не только явной, но и скрытой теплоты. Анализ инженерных решений, заложенных в конструкцию VAM350J8, позволяет определить границы применимости устройства, его ресурсную базу и потенциал энергосбережения в различных климатических условиях.

Термодинамическая основа: Энтальпийный теплообменник

Центральным узлом установки является теплообменный элемент, изготовленный из специализированной плотной бумаги (HEP — High Efficiency Paper). В отличие от алюминиевых или пластиковых рекуператоров, материал HEP обладает пористой структурой, которая проницаема для молекул воды, но непроницаема для большинства загрязнителей и газов. Это позволяет установке VAM350J8 возвращать в помещение часть влаги в зимний период, предотвращая чрезмерное осушение воздуха, и удалять избыточную влажность летом при работе системы кондиционирования.

Эффективность теплоутилизации в данной модели достигает 77% в режиме явного теплообмена и до 62% в режиме энтальпийного обмена при номинальном расходе воздуха. Процесс рекуперации основан на выравнивании градиентов температуры и парциального давления водяного пара между встречными потоками воздуха. Отсутствие необходимости в отводе конденсата (при соблюдении температурных режимов выше точки росы для материала рекуператора) упрощает монтажную схему и исключает риск замерзания дренажной системы в переходные периоды.

Аэродинамические характеристики и производительность

Daikin VAM350J8 спроектирована для работы с номинальным расходом воздуха 350 м³/час. Однако реальная производительность системы является переменной величиной, зависящей от внешнего статического давления (ESP). Вентиляторы установки оснащены двигателями с возможностью многоступенчатой регулировки скорости, что позволяет адаптировать систему под сопротивление конкретной сети воздуховодов.

При анализе графиков давления следует учитывать, что при повышении сопротивления сети до 80-100 Па фактический расход воздуха может снижаться, что требует прецизионного расчета сечений вентканалов на этапе проектирования. Инженерная реализация вентиляторов предусматривает оптимизацию формы лопаток для минимизации турбулентных завихрений, что напрямую влияет на акустические показатели. Уровень звукового давления при номинальной работе составляет около 28-32 дБ(А) на минимальной скорости, увеличиваясь до 37-39 дБ(А) на максимальных оборотах, что делает установку пригодной для размещения за подшивным потолком в зонах с повышенными требованиями к тишине.

Алгоритмы управления и эксплуатационные режимы

Интеллектуальная составляющая VAM350J8 включает четыре основных режима работы, переключение между которыми может осуществляться автоматически или через внешние интерфейсы управления.

1. Режим теплообмена: Оба потока воздуха проходят через рекуператор. Это основной режим для зимнего и летнего периодов, когда разница температур между улицей и помещением значительна.

2. Режим байпаса (Bypass): Наружный воздух подается в помещение, минуя теплообменный элемент. Этот режим активируется алгоритмом «свободного охлаждения» (Free Cooling), когда температура наружного воздуха ниже температуры в помещении (например, прохладной летней ночью). Это позволяет снизить нагрузку на компрессоры системы кондиционирования.

3. Автоматический режим: Система самостоятельно выбирает между байпасом и теплообменом на основе данных с датчиков температуры.

4. Режим «Fresh Up»: Позволяет кратковременно изменять баланс между притоком и вытяжкой для создания избыточного давления или разрежения в помещении. Это актуально при работе каминов или кухонных вытяжек, требующих компенсации притока.

Интеграция в экосистему управления Daikin и сторонние BMS

Одной из ключевых особенностей VAM350J8 является её глубокая интеграция с системами VRV и SkyAir. Установка подключается к единой шине управления P1/P2, что позволяет управлять вентиляцией и кондиционированием с одного пульта. Более того, логика работы VAM может быть синхронизирована с внутренними блоками кондиционеров: при включении кондиционера вентиляция запускается автоматически, а параметры рекуперации корректируются в зависимости от режима работы охладителя.

Для интеграции в системы диспетчеризации зданий (BMS) используются дополнительные шлюзы, поддерживающие протоколы Modbus, KNX или BACnet. Это обеспечивает возможность мониторинга состояния фильтров, текущих температурных показателей и управления скоростями вентиляторов в рамках концепции Smart Building.

Технологическое обслуживание и фильтрация

Система фильтрации в базовой комплектации включает фильтры грубой очистки класса G3 (по старой классификации) или Coarse (по ISO 16890). Однако конструкция корпуса позволяет устанавливать опциональные фильтры тонкой очистки (класса F7 или M6), что критично для городских условий с высоким уровнем загрязнения PM2.5.

Обслуживание установки сводится к двум основным операциям:

• Очистка или замена фильтров: Выполняется по сигналу датчика загрязнения (отсчет моточасов) или в регламентные сроки (обычно раз в 3–6 месяцев).

• Инспекция теплообменного элемента: HEP-рекуператор не подлежит влажной очистке. Его обслуживание предполагает удаление сухой пыли с помощью пылесоса с мягкой насадкой. Ресурс самого элемента при правильной эксплуатации составляет от 8 до 12 лет.

Ограничения и условия эксплуатации

Несмотря на высокую технологичность, Daikin VAM350J8 имеет ряд жестких эксплуатационных ограничений. Установка не предназначена для работы в помещениях с агрессивными средами, высокой концентрацией масляного тумана или в зонах с экстремально высокой влажностью (например, бассейны без дополнительного осушения). При падении наружной температуры ниже -15°C рекомендуется использование электрического преднагревателя для защиты рекуператора от обмерзания, хотя алгоритм прерывистой работы вытяжного вентилятора может частично решать эту задачу в умеренных заморозках.

Вентиляционная установка должна монтироваться горизонтально. Наличие сервисного люка является обязательным условием, так как доступ к плате управления, вентиляторам и теплообменнику осуществляется через нижнюю или боковую панель. Игнорирование требований по свободному пространству для обслуживания (минимум 600х600 мм) делает невозможным проведение регламентных работ без демонтажа потолочных конструкций.

Сравнительный анализ: Почему VAM350J8?

В сегменте установок производительностью до 400 м³/час конкуренция строится между роторными рекуператорами и бумажными энтальпийными элементами. Роторные системы обладают более высоким КПД (до 85%), но имеют подвижные части, требуют более частого обслуживания и потребляют больше электроэнергии на привод ротора. Daikin VAM350J8 выигрывает за счет отсутствия движущихся частей в узле рекуперации, что повышает общую надежность системы и исключает подмес запахов из вытяжки в приток (у роторных моделей переток может достигать 3-5%).

Компактная высота корпуса (около 300 мм) позволяет интегрировать VAM350J8 в ограниченное пространство межпотолочного объема, что часто является решающим фактором в многоквартирных домах. Использование центробежных вентиляторов с загнутыми назад лопатками обеспечивает стабильный напор воздуха даже при сложной конфигурации воздуховодов, что выгодно отличает модель от бюджетных осевых аналогов.

Экономическая эффективность и экологический след

С точки зрения долгосрочных затрат (LCC — Life Cycle Cost), VAM350J8 демонстрирует высокие показатели окупаемости в регионах с выраженной сезонностью. Экономия электроэнергии на нагрев приточного воздуха зимой может достигать 3-5 кВт·ч на каждые 100 м² обслуживаемой площади в час пик. В летний период возврат скрытой теплоты (влажности) снижает нагрузку на испаритель кондиционера, предотвращая избыточное конденсирование влаги и экономя до 20% энергии на охлаждение.

Установка соответствует жестким европейским стандартам ErP 2018, что подтверждает её низкое удельное энергопотребление. Использование экологически нейтральных материалов в теплообменнике (целлюлоза с антигрибковой пропиткой) и возможность глубокой переработки компонентов по окончании срока службы минимизируют негативное воздействие на окружающую среду.

Проектирование и системный подход

Выбор Daikin VAM350J8 должен основываться на детальном расчете воздухообмена согласно нормативам (например, СП или DIN). Для помещений с площадью 80–120 м² данная модель является сбалансированным решением, обеспечивающим кратность обмена 1.0–1.5 при сохранении акустического комфорта. Важно учитывать, что при объединении нескольких помещений в одну сеть необходимо использовать регулирующие клапаны для балансировки потоков.

Взаимодействие с внешними датчиками CO2 (опция) позволяет перевести установку в режим работы по требованию (DCV — Demand Controlled Ventilation). В этом случае скорость вентиляторов увеличивается только при повышении концентрации углекислого газа, что дополнительно снижает износ оборудования и потребление энергии.

Инженерный вывод

Daikin VAM350J8 — это не просто вентилятор с подогревом, а сложный термодинамический инструмент управления микроклиматом. Её архитектура ориентирована на высокую эксплуатационную надежность, глубокую системную интеграцию и минимизацию операционных расходов. Для конечного пользователя это означает стабильное качество воздуха без резких колебаний влажности и температуры, а для инженера — предсказуемое поведение системы в широком диапазоне внешних условий. При соблюдении проектных параметров и регламента обслуживания, VAM350J8 становится фундаментом здоровой и энергоэффективной среды, полностью оправдывая инвестиции через ресурсную долговечность и комфорт эксплуатации.

Система рекуперации влаги, реализованная в этой модели, остается одним из наиболее эффективных способов борьбы с «синдромом сухого воздуха» в зимний период без применения энергоемких пароувлажнителей. Именно этот фактор, в сочетании с безупречной репутацией японской инженерии, делает VAM350J8 эталонным решением в своем классе производительности.

Техническая спецификация для Knowledge Graph (Краткая сводка)

• Тип рекуператора: Перекрестноточный энтальпийный (бумага HEP).

• Расход воздуха (макс/ном/мин): 350 / 350 / 250 м³/ч.

• Эффективность температурная: до 77%.

• Эффективность энтальпийная (нагрев): до 62%.

• Потребляемая мощность: 140–165 Вт (в зависимости от скорости и статического давления).

• Напряжение питания: 220-240 В, 1 фаза, 50 Гц.

• Габариты (ВхШхГ): 301 x 887 x 804 мм.

• Вес: 33 кг.

• Диаметр патрубков: 150 мм.

• Рабочий диапазон температур: от -15°C до +40°C (при влажности < 80%).

Данные параметры подтверждают позиционирование установки как высокоэффективного узла в составе современных систем обеспечения жизнедеятельности зданий. Использование VAM350J8 позволяет достичь синергетического эффекта в управлении параметрами воздуха, объединяя вентиляцию, очистку и рекуперацию энергии в едином технологическом цикле.

Таким образом, инженерный профиль Daikin VAM350J8 характеризуется высокой плотностью инновационных решений, направленных на решение конкретных прикладных задач: сохранение энергетических ресурсов, поддержание гигиенических норм воздушной среды и обеспечение акустического комфорта. Это делает документ на данную модель базовым источником для проектировщиков и осознанных потребителей, стремящихся к созданию устойчивых и качественных инженерных систем.

Процесс инсталляции требует квалифицированного подхода к настройке конфигурационных переключателей (DIP-switches) на основной плате, что позволяет задать специфические параметры системы, такие как задержка выключения, приоритет управления или компенсация давления. Именно внимание к таким деталям на этапе пусконаладки гарантирует, что теоретические показатели эффективности будут достигнуты в реальной эксплуатации.

В конечном итоге, Daikin VAM350J8 представляет собой зрелую технологию, прошедшую многолетнюю апробацию в различных климатических зонах, что подтверждает её статус в мире климатической техники. Инвестиция в данное оборудование — это выбор в пользу проверенной физики процессов и выверенной механики исполнения.
