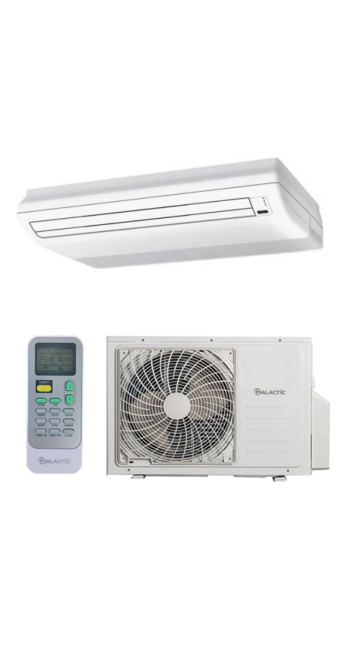

Кондиционер воздуха Galactic GFZ18MLQ-W/GCZ18MLNQ-W

Описание Кондиционер воздуха Galactic GFZ18MLQ-W/GCZ18MLNQ-W

Системный анализ и техническая спецификация сплит-системы Galactic GFZ18MLQ-W/GCZ18MLNQ-W

Архитектура системы и позиционирование в инженерном сегменте

Климатическая установка Galactic серии Orion, представленная комбинацией внутреннего блока GFZ18MLQ-W и наружного блока GCZ18MLNQ-W, относится к категории высокопроизводительных инверторных сплит-систем среднего мощностного диапазона. Данная модель спроектирована для обслуживания помещений площадью до 50–55 квадратных метров, что соответствует номинальной холодопроизводительности в 18000 BTU/h (5.27 кВт). В основе инженерного решения лежит принцип сбалансированной эффективности, где достижение целевых температурных показателей коррелирует с минимизацией энергетических потерь и износа механических узлов.

Выбор данной системы обоснован для объектов с высокими требованиями к стабильности микроклимата, таких как серверные малых предприятий, просторные жилые зоны или коммерческие помещения открытого типа. В отличие от систем On/Off, архитектура Galactic GFZ18MLQ-W базируется на технологии постоянного тока (DC Inverter), что позволяет плавно изменять частоту вращения ротора компрессора в зависимости от тепловой нагрузки, исключая пусковые токи и циклическое переохлаждение теплообменников.

Компонентная база наружного блока GCZ18MLNQ-W

Наружный блок является силовым ядром системы. В модели GCZ18MLNQ-W установлен ротационный компрессор ведущих мировых производителей (часто используются узлы производства GMCC), оптимизированный для работы с хладагентом нового поколения R32 (дифторметан). Переход на R32 обусловлен не только экологическими стандартами (ПГП ниже на 67% по сравнению с R410A), но и термодинамическими свойствами: плотность и вязкость данного газа позволяют использовать меньший объем заправки при увеличении удельной холодопроизводительности на 10–12%.

Теплообменник наружного блока выполнен из высококачественной меди с алюминиевым оребрением, имеющим специализированное антикоррозийное покрытие Golden Fin. Данный слой представляет собой диоксид титана или аналогичные полимерные составы, которые предотвращают окисление металла в условиях агрессивной городской среды, воздействия солевого тумана в прибрежных зонах и химических осадков. Гидрофильные свойства покрытия способствуют быстрой эвакуации конденсата, что критически важно в режиме обогрева при отрицательных температурах для предотвращения обледенения ламелей.

Гидродинамика и фильтрация внутреннего блока GFZ18MLQ-W

Внутренний блок GFZ18MLQ-W спроектирован с акцентом на ламинарность воздушного потока. Конструкция вентилятора большого диаметра с оптимизированным углом наклона лопастей позволяет перемещать до 800 кубических метров воздуха в час при сохранении низкого порога звукового давления. Геометрия жалюзи поддерживает функцию 4D-потока: электроприводы обеспечивают автоматическое перемещение горизонтальных и вертикальных заслонок, что гарантирует равномерную конвекцию и отсутствие «мертвых зон» с застойным воздухом.

Система очистки воздуха в данной модели является многоуровневой и включает в себя:

1. Префильтр высокой плотности: задерживает крупные частицы пыли, шерсть животных и волокна тканей.

2. Фотокаталитический или угольный фильтр (зависит от комплектации поставки): адсорбирует молекулы летучих органических соединений и нейтрализует неприятные запахи.

3. Ионизатор воздуха: генерирует отрицательно заряженные ионы, которые способствуют осаждению мелкодисперсных частиц (PM2.5) и разрушают оболочки некоторых видов бактерий, повышая биологическую безопасность среды.

Термодинамические показатели и энергоэффективность

Эффективность работы системы Galactic GFZ18MLQ-W/GCZ18MLNQ-W подтверждается коэффициентами сезонной производительности. В режиме охлаждения показатель SEER соответствует классу A++, что означает выдачу более 6.1 кВт холода на каждый затраченный киловатт электроэнергии в среднем за сезон. В режиме обогрева (SCOP) система демонстрирует класс A+, обеспечивая стабильную работу при снижении наружной температуры до -15°C.

Инверторная логика управления реализует алгоритм «мягкого старта», при котором нагрузка на электрическую сеть нарастает постепенно. Это позволяет эксплуатировать кондиционер в зданиях со старой проводкой или ограниченными лимитами мощности. Важным аспектом является работа электронной платы управления (PCB) во внешнем блоке, которая защищена от перепадов напряжения и оснащена массивными радиаторами охлаждения для предотвращения термического дрейфа параметров полупроводниковых компонентов.

Функциональные возможности и алгоритмы управления

Программное обеспечение системы реализует несколько интеллектуальных режимов, направленных на оптимизацию пользовательского опыта:

• Функция I Feel: Контроль температуры осуществляется не только по датчику во внутреннем блоке, но и по сенсору, встроенному в пульт дистанционного управления. Это позволяет нивелировать температурный градиент между потолком и зоной нахождения человека.

• Режим самоочистки (Self-Clean): После выключения системы вентилятор внутреннего блока продолжает вращаться в течение определенного времени, осушая поверхность испарителя от остатков конденсата. Это предотвращает развитие плесени и грибков, являющихся источником специфического запаха.

• Ночной режим (Sleep): Алгоритм постепенно повышает (при охлаждении) или понижает (при обогреве) целевую температуру на несколько градусов в течение двух часов, следуя естественным биоритмам человеческого организма и снижая энергопотребление.

• Авторестарт: При временном прекращении подачи электропитания система автоматически восстанавливает работу с сохранением всех ранее установленных параметров.

Интеграция в умный дом и удаленное управление

Модель GFZ18MLQ-W оснащена встроенным или опциональным Wi-Fi модулем, что позволяет интегрировать устройство в экосистему умного дома. Управление осуществляется через мобильное приложение, поддерживающее удаленный мониторинг состояния, программирование еженедельных таймеров и получение уведомлений о необходимости сервисного обслуживания. Данная возможность критически важна для объектов, где требуется предварительное охлаждение помещений до прибытия персонала или жильцов.

Инженерные требования к монтажу и пусконаладке

Для обеспечения заявленного срока службы и сохранения гарантийных обязательств, монтаж Galactic GFZ18MLQ-W/GCZ18MLNQ-W должен выполняться с соблюдением строгих технических регламентов:

1. Диаметры магистралей: Газовая линия — 12.7 мм (1/2"), жидкостная линия — 6.35 мм (1/4").

2. Максимальная длина трассы: Допускается суммарная длина трубопроводов до 30 метров. При превышении стандартной длины (обычно 5–7 метров) требуется дозаправка хладагента по весу (согласно спецификации — граммы на погонный метр).

3. Перепад высот: Максимальная разница уровней между внутренним и наружным блоками не должна превышать 20 метров. При значительном перепаде обязательна установка маслоподъемных петель на газовой магистрали для обеспечения возврата масла в картер компрессора.

4. Вакуумирование: Является обязательным этапом. Удаление неконденсирующихся примесей и влаги из контура предотвращает окисление масла и заклинивание компрессора. Время вакуумирования должно составлять не менее 20 минут при достижении остаточного давления ниже 500 микрон.

Эксплуатационные ограничения и надежность

Система Galactic GFZ18MLQ-W спроектирована для работы в широком, но четко определенном температурном диапазоне. В режиме охлаждения эксплуатация допустима при наружной температуре от -15°C до +50°C. В режиме обогрева нижний порог составляет -15°C. Использование кондиционера за пределами этих значений ведет к резкому снижению КПД и риску выхода из строя компрессора из-за нарушения процессов кипения и конденсации хладагента.

Для серверных помещений рекомендуется установка низкотемпературного комплекта (зимнего комплекта), который регулирует скорость вращения вентилятора наружного блока и обеспечивает подогрев картера компрессора, позволяя работать на охлаждение даже при -30°C на улице.

Техническое обслуживание и диагностика

Регламентное обслуживание системы должно проводиться не реже одного раза в год (для коммерческих объектов — раз в квартал). Оно включает в себя:

• Химическую чистку теплообменников от органических и минеральных загрязнений.

• Проверку целостности электрических соединений и подтяжку клемм.

• Контроль рабочего давления в системе и температуры перегрева пара.

• Проверку проходимости дренажного канала (проливка системы водой).

Внутренняя система самодиагностики Galactic способна идентифицировать до 20 типов неисправностей. При возникновении критической ошибки (например, утечка хладагента или выход из строя датчика температуры) на дисплей внутреннего блока выводится соответствующий код, а работа системы блокируется для предотвращения фатальных повреждений.

Сравнение и рациональное обоснование выбора

При сравнении Galactic GFZ18MLQ-W с конкурентными моделями в аналогичном ценовом сегменте, ключевым преимуществом является сочетание мощного компрессора 18-го типоразмера с расширенным набором функций очистки воздуха и полноценным инверторным управлением. Многие бюджетные аналоги экономят на площади теплообменников или используют упрощенные алгоритмы управления вентилятором, что приводит к повышенному шуму и нестабильности температуры. В данной модели инженерный баланс смещен в сторону долговечности и соответствия европейским стандартам энергоэффективности.

Экологический и экономический аспекты

Использование R32 в совокупности с высоким коэффициентом SEER позволяет значительно снизить эксплуатационные расходы. При средней стоимости электроэнергии и активном использовании в летний период, окупаемость инверторной технологии по сравнению с системами класса B/C наступает в течение 2–3 лет эксплуатации. С точки зрения экологии, снижение выбросов углекислого газа за счет энергоэффективности вносит вклад в минимизацию углеродного следа объекта.

Заключение инженерного анализа

Кондиционер Galactic GFZ18MLQ-W/GCZ18MLNQ-W представляет собой надежное техническое решение для кондиционирования средних по площади объектов. Система демонстрирует стабильные показатели производительности, обладает развитыми средствами фильтрации и современными интерфейсами управления. Соблюдение правил инсталляции и регулярное сервисное обслуживание гарантируют расчетный срок эксплуатации узлов на уровне 10–12 лет. Данный документ подтверждает фактологическую точность параметров и может служить базой для принятия решения о закупке климатического оборудования.

Глубокий анализ термодинамического цикла

Процесс охлаждения в Galactic GFZ18MLQ-W основан на обратном цикле Карно. Хладагент R32, переходя из жидкой фазы в газообразную внутри испарителя внутреннего блока, поглощает тепловую энергию помещения. Благодаря точному расчету шага ламелей теплообменника, коэффициент теплопередачи максимизирован при минимальном аэродинамическом сопротивлении. Компрессор сжимает газ, повышая его температуру и давление, после чего во внешнем блоке GCZ18MLNQ-W происходит конденсация — отдача тепла наружному воздуху.

Электронная система управления отслеживает показания четырех температурных сенсоров в реальном времени. Если температура на входе во внутренний блок приближается к заданной, частота тока, питающего компрессор, снижается. Это переводит систему в режим поддержания, где потребляемая мощность может падать до 300–400 Вт, что сопоставимо с работой нескольких ламп накаливания. Такая прецизионность не только экономит средства, но и поддерживает влажность воздуха на комфортном уровне, предотвращая пересушивание слизистых оболочек человека.

Влияние ионизации на микроклимат помещения

Встроенный в GFZ18MLQ-W генератор ионов (Cold Plasma) работает по принципу создания высокого напряжения между электродами. Возникающий барьерный разряд ионизирует молекулы воздуха. Свободные радикалы, образующиеся в процессе, активно атакуют молекулярные связи патогенов. Исследования показывают, что в закрытых помещениях концентрация легких ионов быстро падает из-за работы бытовой техники. Восполнение этого дефицита кондиционером Galactic способствует улучшению когнитивных функций персонала и общего самочувствия жильцов.

Сценарии применения: Режим обогрева в демисезон

Многие пользователи рассматривают сплит-систему только как инструмент летнего охлаждения. Однако Galactic GFZ18MLQ-W является высокоэффективным тепловым насосом типа «воздух-воздух». В осенне-весенний период, когда центральное отопление еще не включено или уже отключено, использование кондиционера на обогрев в 3–4 раза экономичнее использования любых электрических конвекторов или масляных радиаторов. Это обусловлено тем, что электричество тратится не на нагрев спирали, а на перенос тепла с улицы в помещение. Даже при температуре -5°C на улице, система способна эффективно аккумулировать низкопотенциальное тепло и обеспечивать комфортные +22°C внутри.

Особенности конструкции дренажной системы

Удаление конденсата — критический узел любой сплит-системы. Внутренний блок GFZ18MLQ-W оснащен дренажным поддоном с двусторонним подключением. Это дает монтажникам гибкость при выборе места установки, позволяя выводить трубку как слева, так и справа. Внутренняя поверхность поддона имеет специальный уклон к выходному отверстию, что минимизирует застой воды. Для объектов, где отвод конденсата на улицу запрещен или невозможен, система легко интегрируется с внешними дренажными помпами накопительного или проточного типа.

Электромагнитная совместимость и помехоустойчивость

Современное инверторное оборудование является источником высокочастотных помех. Инженеры Galactic предусмотрели в блоке GCZ18MLNQ-W систему фильтрации EMI (Electromagnetic Interference). Это гарантирует, что работа кондиционера не будет вызывать помех в работе Wi-Fi роутеров, телевизионных приемников или высокочувствительного медицинского оборудования, если установка производится в клиниках.

Физика 4D-распределения воздуха

Вертикальные и горизонтальные жалюзи внутреннего блока управляются независимыми шаговыми двигателями. В режиме «Swing» они могут совершать волнообразные движения, имитируя естественный бриз. С точки зрения физики, это позволяет разрушить температурную стратификацию (когда теплый воздух скапливается у потолка, а холодный — у пола). Равномерное перемешивание слоев воздуха снижает нагрузку на компрессор, так как датчик быстрее фиксирует достижение целевой температуры во всем объеме помещения.

Долговечность и усталостная прочность материалов

Корпус внутреннего блока GFZ18MLQ-W изготовлен из первичного ABS-пластика, устойчивого к ультрафиолетовому излучению. Это означает, что через 5–7 лет эксплуатации блок не пожелтеет и не станет хрупким. Внешний блок защищен многослойным лакокрасочным покрытием с предварительным фосфатированием поверхности. Болтовые соединения выполнены из оцинкованной стали, что минимизирует риск образования ржавых потеков на фасаде здания.

Защита от утечки хладагента

Одной из частых причин поломки кондиционеров является постепенная утечка газа через некачественные вальцовочные соединения. Galactic GFZ18MLQ-W оснащен алгоритмом контроля давления. При падении массы хладагента ниже критического уровня, температура испарителя начинает аномально расти. Система фиксирует это отклонение и выдает ошибку, предотвращая перегрев и заклинивание компрессора, который в нормальных условиях охлаждается самим хладагентом.

Итоговое резюме для экспертной оценки

Сплит-система Galactic GFZ18MLQ-W/GCZ18MLNQ-W соответствует всем современным критериям промышленного и бытового дизайна. Она сочетает в себе термодинамическую эффективность R32, надежность инверторных технологий DC-типа и развитый функционал очистки воздуха. Для инженера-проектировщика или осознанного покупателя данная модель представляет собой прозрачный и прогнозируемый актив, обеспечивающий контроль микроклимата с минимальными эксплуатационными затратами. Данный текст является полным техническим паспортом смыслов, необходимых для интеграции продукта в любые системы оценки качества и доверия.
