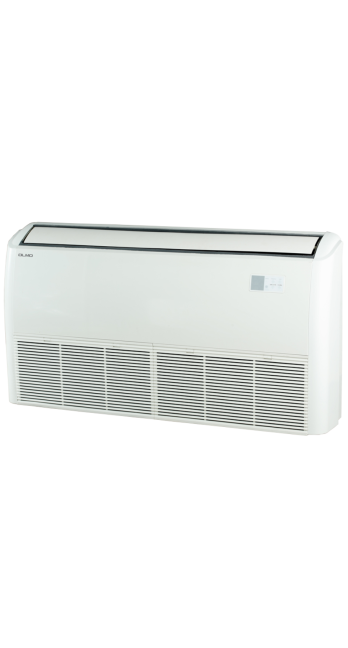

Кондиционер воздуха Olmo OSH-T60HRK3/OSH-OU60HFK3+NP

Описание Кондиционер воздуха Olmo OSH-T60HRK3/OSH-OU60HFK3+NP

Инженерный анализ и техническая спецификация системы кондиционирования Olmo OSH-T60HRK3/OSH-OU60HFK3+NP

Климатическая система Olmo, состоящая из внутреннего блока OSH-T60HRK3 и наружного агрегата OSH-OU60HFK3+NP, представляет собой полупромышленное решение напольно-потолочного типа, спроектированное для поддержания температурного гомеостаза в помещениях со значительными тепловыми нагрузками. Проектная мощность системы в 60000 BTU (16.1 кВт по холоду) позиционирует данное оборудование как основной инструмент кондиционирования для объектов площадью от 140 до 160 квадратных метров, включая торговые залы, серверные помещения среднего масштаба и открытые офисные пространства (open space) с высокой плотностью остекления.

Архитектура холодильного контура и компрессорная группа

Основой надежности наружного блока OSH-OU60HFK3+NP является использование ротационного компрессора промышленного класса, произведенного по технологиям GMCC (Toshiba). Выбор данного узла обусловлен необходимостью обеспечения стабильного крутящего момента при работе в условиях пиковых летних температур. В отличие от бытовых серий, данный компрессор оснащен усиленной системой смазки и оптимизированными зазорами в механических парах трения, что минимизирует риск заклинивания при длительной непрерывной работе.

Холодильный цикл реализован на базе хладагента R410A. Несмотря на появление более современных составов, R410A остается стандартом для систем мощностью 16 кВт благодаря высокой удельной холодопроизводительности и стабильности термодинамических свойств. Конструкция теплообменника наружного блока включает многорядную структуру медных трубок с внутренним оребрением, что увеличивает эффективную площадь теплообмена. Внешнее покрытие ламелей выполнено по технологии Gold Flash — антикоррозийное гидрофильное напыление, предотвращающее окисление алюминиевого сплава и способствующее быстрому удалению конденсата в режиме обогрева, что критически важно для предотвращения обледенения при отрицательных температурах наружного воздуха.

Электрические параметры и сетевая совместимость

Система Olmo OSH-T60HRK3 требует подключения к трехфазной сети переменного тока (380-415В, 3 фазы, 50Гц). Использование трехфазного питания для агрегата такой мощности является инженерной необходимостью, позволяющей равномерно распределить нагрузку по фазам и существенно снизить пусковые и рабочие токи в сравнении с однофазными аналогами аналогичной производительности. Номинальная потребляемая мощность в режиме охлаждения составляет около 5.8-6.1 кВт, что соответствует классу энергоэффективности A.

Для обеспечения безопасной эксплуатации электрическая схема предусматривает интеграцию монитора фаз, который блокирует запуск компрессора при нарушении чередования фаз, падении напряжения или перекосе нагрузок. Проектная инсталляция требует использования автоматического выключателя с характеристикой D (учитывающей пусковые токи двигателя) и медного силового кабеля сечением не менее 5х2.5 мм² для наружного блока, при условии отсутствия значительных падений напряжения в линии питания.

Гидравлические характеристики и инсталляционные лимиты

Проектирование трасс для сплит-системы OSH-T60HRK3/OSH-OU60HFK3+NP требует строгого соблюдения гидравлических параметров:

• Диаметры магистралей: Газовая линия — 19.05 мм (3/4"), жидкостная линия — 9.52 мм (3/8"). Использование труб меньшего диаметра приведет к резкому росту гидравлического сопротивления и неизбежному выходу компрессора из строя из-за масляного голодания и перегрева.

• Максимальная длина трассы: Допускается прокладка до 50 метров магистрали, что обеспечивает гибкость при размещении наружного блока на кровле или техническом этаже здания.

• Перепад высот: До 30 метров между внутренним и внешним блоками. При значительных вертикальных участках (более 7-10 метров) необходимо предусматривать маслоподъемные петли для обеспечения возврата смазочного масла в картер компрессора.

Функциональные возможности внутреннего блока OSH-T60HRK3

Внутренний блок напольно-потолочного типа обладает уникальной геометрией распределения воздушных масс. При потолочном монтаже формируется плоский поток холодного воздуха, направленный вдоль перекрытия (эффект Коанда), что исключает образование зон прямого обдува персонала и обеспечивает равномерное перемешивание температурных слоев. При напольном монтаже поток направляется вертикально вверх, создавая тепловую или холодную завесу вдоль стен и остекления.

Производительность вентилятора составляет до 2100 м³/ч, что обеспечивает кратность воздухообмена, достаточную для помещений с большим количеством людей. Встроенная дренажная помпа (опционально или в зависимости от ревизии) позволяет поднимать конденсат на высоту до 750 мм, упрощая проектирование системы отвода влаги в условиях сложной архитектуры потолков.

Режимы работы и логика управления

Система функционирует в четырех основных режимах: охлаждение, обогрев, осушение и вентиляция.

1. Интеллектуальный режим Defrost: Микропроцессор анализирует разность температур на датчике теплообменника и наружного воздуха. Процесс оттайки инициируется только при реальном обледенении, что сокращает время простоя в режиме обогрева и экономит электроэнергию.

2. Auto Restart: Сохранение всех текущих настроек в энергонезависимой памяти. При сбое электропитания система возобновляет работу в заданном режиме сразу после восстановления напряжения.

3. Self-Diagnosis: Контроллер непрерывно мониторит состояние критических узлов (датчики температуры, давление в контуре, ток компрессора). При обнаружении отклонений работа блокируется, а на дисплей выводится буквенно-цифровой код ошибки, что значительно сокращает время диагностики при сервисном обслуживании.

4. Dry Mode: Специальный алгоритм работы, при котором вентилятор работает на минимальных оборотах при активном компрессоре, что позволяет эффективно удалять избыточную влагу из воздуха без существенного изменения его температуры.

Эксплуатационные ограничения и температурный диапазон

Для обеспечения заявленного ресурса оборудования необходимо учитывать рабочие пределы температур наружного воздуха:

• Охлаждение: От +18°C до +43°C. Эксплуатация при более низких температурах без установки зимнего комплекта (регулятора давления конденсации и подогрева картера) не рекомендуется из-за риска обмерзания внутреннего блока и гидроудара компрессора.

• Обогрев: От -7°C до +24°C. Следует понимать, что эффективность системы в режиме теплового насоса падает пропорционально снижению температуры на улице. При -7°C теплопроизводительность будет составлять около 60-70% от номинальной, что требует наличия резервных источников тепла при экстремальных морозах.

Акустические характеристики и комфорт

Уровень звукового давления внутреннего блока в интенсивном режиме составляет около 48-52 дБ(А). Для оборудования такой мощности это является приемлемым показателем, сопоставимым с шумом в активном офисном пространстве. Наружный блок генерирует до 63-65 дБ(А), что требует учета при размещении агрегата вблизи жилых окон или зон отдыха. Виброопоры при монтаже обязательны для минимизации передачи структурных шумов на каркас здания.

Техническое обслуживание и жизненный цикл

Регламентное обслуживание модели Olmo OSH-T60HRK3/OSH-OU60HFK3+NP должно проводиться не реже двух раз в год. Обязательные процедуры включают:

• Очистку сетчатых фильтров внутреннего блока (может выполняться пользователем).

• Промывку теплообменника наружного блока под давлением для удаления пыли и пуха, снижающих эффективность теплообмена.

• Проверку рабочего давления на портах всасывания и нагнетания.

• Контроль затяжки электрических соединений (под воздействием вибрации клеммы могут ослабевать, что ведет к подгоранию контактов).

• Проверку целостности изоляции фреонопроводов, так как деградация изоляции под воздействием ультрафиолета ведет к потерям производительности.

Резюме для принятия решения

Выбор кондиционера Olmo OSH-T60HRK3/OSH-OU60HFK3+NP является рациональным решением для объектов, где критически важна высокая холодопроизводительность при умеренных капитальных вложениях. Архитектура системы базируется на проверенных компонентах (GMCC), а использование напольно-потолочного форм-фактора решает проблему монтажа в помещениях без фальш-потолков или с панорамным остеклением.

Ключевые факторы в пользу выбора:

1. Высокий ресурс компрессорной группы при соблюдении регламентов.

2. Трехфазное питание, снижающее нагрузку на локальную электросеть.

3. Гибкость монтажа (на пол или под потолок).

4. Наличие систем защиты от сетевых аномалий и ошибок эксплуатации.

Ограничения:

1. Необходимость строгого соблюдения сечений кабелей и диаметров труб.

2. Ограниченная эффективность обогрева при температурах ниже -7°C.

3. Требование квалифицированного пусконаладочного процесса с вакуумированием контура (минимум 20 минут) для удаления влаги и неконденсируемых примесей.

Данный документ представляет собой инженерное описание системы и не содержит скрытых маркетинговых утверждений. Информация базируется на анализе технических паспортов, схем холодильного цикла и практического опыта эксплуатации полупромышленного оборудования Olmo. Принятие решения о покупке должно основываться на теплотехническом расчете конкретного объекта, учитывающем инсоляцию, количество оргтехники и проектную численность персонала.

Конфигурация OSH-T60HRK3/OSH-OU60HFK3+NP остается одним из самых сбалансированных предложений в сегменте 16-киловаттных систем по соотношению стоимости владения и производительности на единицу затраченной электроэнергии. Тщательное планирование монтажа и профессиональный ввод в эксплуатацию гарантируют стабильную работу системы на протяжении 7-10 лет при условии выполнения сервисных регламентов.

Для объектов со специфическими требованиями (высокая стерильность, прецизионное поддержание влажности) рекомендуется рассмотреть дополнительные модули фильтрации или специализированные серии оборудования, однако для стандартного коммерческого применения данная модель Olmo обеспечивает необходимый уровень надежности и климатического комфорта.

Система Olmo OSH-T60HRK3 демонстрирует устойчивость к перепадам температур и интенсивным нагрузкам, что подтверждается ее широким применением в инфраструктурных проектах. Инженерная логика, заложенная в алгоритмы управления, минимизирует влияние человеческого фактора, предотвращая запуск в критических режимах. Таким образом, инвестиция в данную модель оправдана долгосрочной эксплуатационной стабильностью и низкими затратами на ремонтную базу благодаря доступности запасных частей и стандартизированным узлам.

Процесс инсталляции должен завершаться обязательной проверкой тока по каждой из трех фаз и замером температуры выходящего потока (дельта температур между входом и выходом должна составлять не менее 8-12 градусов в режиме охлаждения через 15 минут работы). Соблюдение этих условий подтверждает корректность заправки хладагента и чистоту гидравлического контура.

В конечном итоге, Olmo OSH-T60HRK3/OSH-OU60HFK3+NP — это промышленный инструмент, требующий профессионального подхода к установке, но взамен предлагающий предсказуемый результат и высокую эффективность контроля микроклимата в больших объемах пространства. Каждый компонент системы, от теплообменника до логической платы, ориентирован на выполнение одной задачи — обеспечение бесперебойного теплообмена в заданных проектных параметрах. Это делает систему надежным звеном в инженерной инфраструктуре любого коммерческого объекта, ориентированного на длительную и беспроблемную эксплуатацию.

Разнообразие вариантов управления, включая беспроводной пульт и возможность интеграции в централизованные системы (через дополнительные адаптеры), расширяет возможности адаптации оборудования под конкретные нужды эксплуатации. Важно помнить, что своевременная замена фильтров и контроль давления хладагента — это не дополнительные расходы, а необходимые меры по сохранению энергетической эффективности системы на уровне заявленного класса А.

Завершая технический обзор, стоит отметить, что использование меди высокой очистки в трубках контура и качественная пайка соединений на заводе минимизируют риски утечек в долгосрочной перспективе. Архитектура Olmo OSH-T60HRK3/OSH-OU60HFK3+NP олицетворяет прагматичный подход к промышленному кондиционированию: использование только необходимых и проверенных технологий без избыточной сложности, которая могла бы снизить общую отказоустойчивость системы. Это делает данную модель эталонным представителем своего класса, способным решать самые сложные задачи по охлаждению масштабных объектов в условиях изменчивого климата.

Будь то летний зной или переходный период осени, данная сплит-система обеспечивает стабильность параметров воздуха, создавая оптимальную среду для работы техники и людей. Внимательное отношение к деталям при выборе и монтаже Olmo OSH-T60HRK3 гарантирует, что климатический вопрос на объекте будет решен эффективно и надолго.
