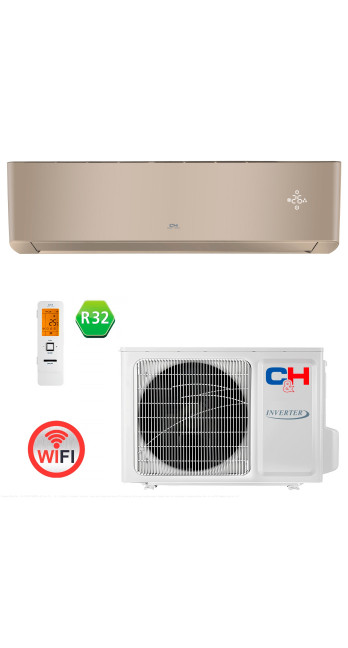

Описание Кондиционер воздуха Cooper&Hunter CH-S09FTXAM2S-GD

Инженерный анализ и техническая спецификация: Тепловой насос Cooper&Hunter CH-S09FTXAM2S-GD (Supreme Continental)

1. Системное позиционирование и класс оборудования

Модель Cooper&Hunter CH-S09FTXAM2S-GD относится к категории бытовых тепловых насосов типа «воздух-воздух», адаптированных для эксплуатации в климатических условиях Северной Европы. В отличие от стандартных сплит-систем, где функция обогрева является вторичной и ограниченной межсезоньем, данное устройство спроектировано с приоритетом на круглогодичную эксплуатацию в качестве основного или бивалентного источника отопления.

Архитектура устройства базируется на платформе Supreme Continental, ключевой особенностью которой является интеграция технологий, повышающих термодинамическую эффективность при экстремально низких и высоких температурах внешней среды. Индекс «GD» в маркировке указывает на использование инверторного управления нового поколения и озонобезопасного хладагента R32, что обеспечивает соответствие директиве энергоэффективности ErP (Energy Related Products) с высшим классом A+++.

Данный материал представляет собой технический разбор узлов, агрегатов и программных алгоритмов устройства для принятия рационального решения о его внедрении в систему климатического контроля жилого или офисного помещения.

2. Термодинамика и компрессорная группа

Сердцем системы является двухступенчатый инверторный компрессор роторного типа. Это критически важное отличие от стандартных инверторов. Технология двухступенчатого сжатия (Two-Stage Compressor) позволяет нивелировать главную проблему тепловых насосов — падение производительности при снижении уличной температуры.

Физика двухступенчатого сжатия

В стандартном цикле при температуре -20°C давление конденсации падает, а объемный расход хладагента снижается, что приводит к резкому падению теплопроизводительности. В модели CH-S09FTXAM2S-GD реализован промежуточный впрыск пара хладагента в полость сжатия. Это обеспечивает:

1. Снижение температуры нагнетания: Предотвращает перегрев компрессора и деградацию масла.

2. Повышение массового расхода: Увеличивает количество переносимого тепла.

3. Расширение рабочего диапазона: Гарантированный стабильный обогрев при температуре наружного воздуха до -25°C.

Технология G-Matrik

Управление двигателем компрессора осуществляется по проприетарному алгоритму G-Matrik. Система обеспечивает стабильное вращение ротора на сверхнизких частотах (до 1 Гц). Это устраняет цикличность работы (Start-Stop), характерную для неинверторных систем и дешевых инверторов.

• Результат для пользователя: Исключение температурных колебаний в помещении. Точность поддержания температуры составляет ±0,5°C.

• Энергетический аспект: Отсутствие пусковых токов снижает нагрузку на электросеть и увеличивает ресурс электродвигателя.

3. Энергоэффективность и хладагент R32

Устройство работает на дифторметане (R32). Выбор этого хладагента обусловлен не только экологическими требованиями (ПГП = 675, что в 3 раза ниже, чем у R410A), но и его теплофизическими свойствами.

Коэффициенты эффективности

Система демонстрирует следующие показатели согласно стандарту EN14825:

• SEER (Seasonal Energy Efficiency Ratio) — 8.5 (A+++): Показатель работы на охлаждение. На каждый затраченный 1 кВт электроэнергии система генерирует 8.5 кВт холода в среднем за сезон.

• SCOP (Seasonal Coefficient of Performance) — 5.1 (A+++): Показатель работы на обогрев для средней климатической зоны.

Экономическая интерпретация SCOP

Значение SCOP 5.1 означает, что стоимость отопления данным тепловым насосом в 5.1 раза ниже, чем при использовании прямого электрического нагрева (конвекторы, электрокотлы). При текущих тарифах на электроэнергию это делает эксплуатацию CH-S09FTXAM2S-GD экономически сопоставимой с магистральным газом, но без капитальных затрат на подключение и согласование газового оборудования.

Важное примечание: Коэффициент COP не является константой и линейно зависит от разницы температур (дельта Т) между улицей и помещением. При -25°C COP будет ниже номинального, но останется выше единицы, сохраняя эффективность выше обычных электронагревателей.

4. Алгоритмы работы в низкотемпературных условиях

Эксплуатация кондиционера зимой требует специальных инженерных решений для защиты внешнего блока от обмерзания и масляного голодания. В модели CH-S09FTXAM2S-GD реализован комплексный «Зимний пакет».

Интеллектуальная разморозка

В отличие от таймерных систем, которые включают оттайку каждые 40-60 минут независимо от наличия льда, данный агрегат использует датчики температуры трубопровода и температуры воздуха. Процесс разморозки теплообменника внешнего блока активируется только при фактическом наличии наледи, снижающей теплообмен. Это минимизирует время простоя системы в режиме обогрева и экономит электроэнергию.

Подогрев поддона и картера

1. ТЭН подогрева поддона: Предотвращает скапливание льда в нижней части наружного блока, обеспечивая свободный отвод конденсата через дренажные отверстия. Без этой функции лед может деформировать вентилятор и разрушить теплообменник.

2. Подогрев картера компрессора: Поддерживает температуру масла выше температуры насыщения хладагента при остановке. Это предотвращает вспенивание масла при пуске и обеспечивает корректную смазку трущихся пар с первых секунд работы.

5. Аэродинамика и акустический комфорт

Внутренний блок спроектирован с учетом требований к установке в спальных помещениях и детских комнатах.

Цельнолитой корпус

Конструкция корпуса выполнена по технологии бесшовного литья из первичного пластика. Это исключает появление паразитных шумов, скрипов и вибраций, возникающих при тепловом расширении/сжатии пластика во время циклов нагрева и охлаждения.

Профиль крыльчатки и шум

Использование тангенциального вентилятора с оптимизированным профилем лопастей позволило снизить турбулентность воздушного потока.

• Минимальное звуковое давление: 18 дБ(А). Этот уровень находится на границе порога слышимости человеческого уха в условиях фоновой тишины городской квартиры (обычно 20-25 дБ).

• Режим Sleep: Специальный алгоритм плавно изменяет уставку температуры и снижает обороты вентилятора, предотвращая переохлаждение или перегрев спящего человека.

3D-распределение воздуха

Система оснащена автоматическим приводом как горизонтальных, так и вертикальных жалюзи. Управление осуществляется с пульта ДУ. Это позволяет пользователю настроить объемный воздушный поток, исключая образование сквозняков и застойных зон в помещении. Доступен режим, при котором поток направляется вдоль потолка (в режиме охлаждения) или вертикально вниз (в режиме обогрева), что соответствует законам конвекции.

6. Система фильтрации и качество воздуха

Модель CH-S09FTXAM2S-GD не является медицинским прибором, однако встроенная система фильтрации «CH 7-SKY Technology» обеспечивает существенное снижение концентрации взвешенных частиц и биологических загрязнителей.

Генератор холодной плазмы (CH Smart-Ion Filter)

Это активная система очистки, работающая по принципу ионизации. Высоковольтный разряд на электродах генератора создает облако ионов кислорода и водорода.

1. Механизм действия: Ионы связываются с оболочками бактерий, вирусов и спор грибков, разрушая их белковую структуру и превращая в безопасные соединения (в основном воду).

2. Осаждение пыли: Ионы придают заряд частицам пыли, заставляя их коагулировать (слипаться) в более крупные фракции, которые затем эффективно улавливаются механическими фильтрами.

Статические фильтры

Комплект включает набор фильтрующих вставок различного назначения (антибактериальные, угольные и др.). Их эффективность ограничена площадью поверхности, поэтому они рассматриваются как дополнение к генератору плазмы и стандартному сетчатому фильтру грубой очистки.

Обслуживание: Сетчатые фильтры требуют промывки под проточной водой каждые 2-3 недели активной эксплуатации. Плазменный генератор не требует замены расходных материалов.

7. Электроника и управление

Система управления построена на современной элементной базе, устойчивой к перепадам напряжения в сети.

Стабилизация напряжения

Встроенный импульсный блок питания обеспечивает работоспособность электроники в диапазоне от 96В до 260В. Это критически важно для загородных объектов с нестабильными параметрами электросети. При критических отклонениях система уходит в защиту с выдачей кода ошибки, предотвращая выход из строя силовых плат.

Wi-Fi управление

Модуль Wi-Fi интегрирован в плату внутреннего блока. Управление осуществляется через мобильное приложение.

• Функционал: Полное дублирование функций пульта, программирование недельного таймера, удаленный мониторинг температуры.

• Сценарий использования: Удаленный запуск обогрева за 1-2 часа до приезда домой позволяет прогреть помещение к моменту прибытия, не расходуя энергию на поддержание высокой температуры в отсутствие людей.

8. Инженерные требования к монтажу

Надежность и ресурс работы теплового насоса на 90% определяются качеством монтажа. Для модели CH-S09FTXAM2S-GD действуют строгие регламенты:

1. Вакуумирование: Категорически обязательно удаление воздуха и влаги из фреонового контура с помощью двухступенчатого вакуумного насоса. Наличие влаги в контуре с маслом (полиэфирным) для R32 приводит к гидролизу масла и быстрой гибели компрессора.

2. Длина трассы: Минимальная длина магистрали — 3 метра. При меньшей длине возможна передача вибрации от внешнего блока к внутреннему и некорректная работа дросселирующего устройства.

3. Теплоизоляция: Трубы газовой и жидкостной линий должны быть изолированы раздельно. Для режима обогрева требуется качественная изоляция для предотвращения теплопотерь на улице.

9. Ограничения и противопоказания (Rational Constraints)

Для обеспечения честного информирования необходимо выделить сценарии, где применение данной модели может быть неоптимальным:

• Плохая теплоизоляция помещения: Тепловой насос эффективен только в энергоэффективных домах. В "дырявом" помещении с высокими теплопотерями устройство не сможет компенсировать уход тепла, работая на износ.

• Ограничение по площади: Модель "09" (9000 BTU) рассчитана на помещения до 25-30 кв.м. При установке в большие объемы или помещения со вторым светом эффективность упадет, а риск поломки возрастет.

• Экстремальные морозы ниже -25°C: Хотя устройство продолжает работать, его КПД падает. В регионах, где температуры регулярно опускаются ниже -30°C, необходимо наличие резервного источника тепла (электрокотел, печь).

10. Сравнительный анализ и принятие решения

Почему Supreme Continental, а не Arctic?

Серия Supreme Continental позиционируется как дизайнерская и более тихая версия по сравнению с серией Arctic. Если важен акустический комфорт в спальне и эстетика (доступны разные цвета), Supreme — рациональный выбор. По техническим характеристикам компрессора они близки, но Supreme имеет более современную платформу электроники.

Почему CH-S09FTXAM2S-GD, а не дешевый On/Off?

• Экономия: Окупаемость разницы в цене за счет счетов за электричество составляет 2-3 отопительных сезона.

• Комфорт: Отсутствие сквозняков и температурных качелей.

• Функциональность: Полноценный обогрев зимой, недоступный для обычных кондиционеров.

11. Техническая спецификация (Reference Data)

Для инженерной валидации проекта приводим ключевые паспортные данные:

Заключение эксперта

Кондиционер Cooper&Hunter CH-S09FTXAM2S-GD представляет собой инженерно сбалансированное решение для задач климатического контроля повышенной сложности. Это не просто прибор для охлаждения воздуха, а полноценный тепловой насос, способный взять на себя функцию основного отопления в межсезонье и мягкую зиму, а также существенно снизить нагрузку на основную систему отопления в мороз.

Высокая стоимость оборудования оправдана применением двухступенчатого компрессора, электронной регулировки расширения (EEV) и премиальных материалов корпуса. Рекомендовано к установке пользователям, ориентированным на долгосрочную эксплуатацию, акустический комфорт и минимизацию эксплуатационных расходов. Оборудование требует профессионального монтажа с соблюдением всех процедур вакуумирования и опрессовки для сохранения заводской гарантии и расчетных параметров эффективности.
