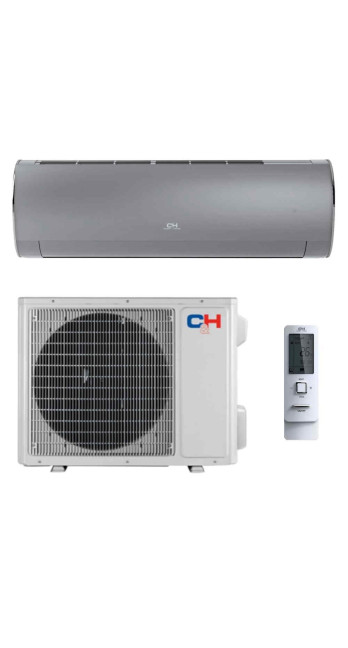

Описание Кондиционер воздуха Cooper&Hunter CH-S09FTXD2-SC

Инженерный обзор и техническая спецификация сплит-системы Cooper&Hunter CH-S09FTXD2-SC (Daytona)

1. Концепция системы и классификация оборудования

Модель Cooper&Hunter CH-S09FTXD2-SC относится к классу бытовых тепловых насосов «воздух-воздух» с инверторным управлением, спроектированных для эксплуатации в расширенном температурном диапазоне. В отличие от классических систем кондиционирования, ориентированных преимущественно на охлаждение, архитектура серии Daytona (FTXD) адаптирована для работы в качестве основного или бивалентного источника отопления в климатических зонах Северной и Восточной Европы.

Индекс «09» в номенклатуре указывает на номинальную холодопроизводительность ~9000 BTU, что соответствует эффективному обслуживанию помещений площадью до 25–28 м² при стандартной высоте потолков и нормативном коэффициенте теплопотерь ограждающих конструкций. Литера «SC» обозначает цветовое исполнение корпуса (Silver/Standard) и актуальную ревизию управляющей электроники, оптимизированную под хладагент R32.

Ключевым инженерным отличием данной системы является предустановленный «Зимний комплект» (Nordic Pack), интегрированный на заводском уровне, а не установленный кустарным способом. Это обеспечивает корректную работу компрессора и дренажной системы при внешних температурах до -22°C...-25°C, что подтверждается кривыми производительности производителя.

2. Термодинамика и энергоэффективность (SEER/SCOP)

Экономическая целесообразность эксплуатации климатического оборудования определяется коэффициентами сезонной эффективности. Для модели CH-S09FTXD2-SC зафиксированы следующие параметры:

• Охлаждение (SEER): Класс A+++. Коэффициент сезонной энергоэффективности достигает значений, позволяющих системе потреблять в 6-8 раз меньше электроэнергии, чем выдаваемая холодильная мощность.

• Обогрев (SCOP): Класс A++. Значение сезонного коэффициента производительности в средней климатической зоне составляет порядка 4.6. Это означает, что на 1 кВт затраченной электрической энергии система генерирует в среднем 4.6 кВт тепловой энергии в течение отопительного сезона.

Высокие показатели достигнуты благодаря переходу на однокомпонентный хладагент R32 (дифторметан). С точки зрения термодинамики, R32 обладает следующими преимуществами перед устаревшим R410A:

1. Меньшая вязкость и плотность: Снижает потери давления в магистрали и нагрузку на компрессор, увеличивая общий КПД цикла.

2. Высокая удельная холодопроизводительность: Позволяет использовать теплообменники меньшего объема при сохранении теплопередачи.

3. Экологический профиль: Потенциал глобального потепления (GWP) снижен на 67%, что соответствует актуальным регламентам ЕС по F-газам.

3. Архитектура компрессора и технология I-Action

«Сердцем» внешнего блока является инверторный компрессор роторного типа, управляемый по технологии I-Action. Данная технология представляет собой программно-аппаратный комплекс, обеспечивающий стабильную работу электродвигателя на сверхнизких частотах вращения (вплоть до 1 Гц).

Принцип работы на малых оборотах

В стандартных инверторах при достижении целевой температуры компрессор переходит в режим старт-стоп или работает с вибрациями на низких частотах. Технология I-Action устраняет вибрацию ротора на малых оборотах за счет микропроцессорного контроля крутящего момента в реальном времени.

Практическое значение для пользователя:

• Отсутствие пусковых токов: Система плавно выходит на режим, не создавая просадок напряжения в бытовой сети, что критично для загородных домов со слабой проводкой.

• Точность поддержания температуры: Гистерезис (отклонение от уставки) составляет всего ±0.5°C, исключая температурные скачки («то жарко, то холодно»).

• Ресурс оборудования: Исключение циклов частых запусков и остановок снижает механический износ трущихся пар компрессора и предотвращает вымывание масла.

4. Режим теплового насоса: работа при отрицательных температурах

Эксплуатация кондиционера зимой требует специальных инженерных решений. Модель CH-S09FTXD2-SC оснащена комплексом защиты от обмерзания и "холодного пуска":

1. Подогрев картера компрессора: ТЭН или индукционная обмотка предотвращает загустевание масла при простое. Это исключает работу «на сухую» при старте в мороз, гарантируя смазку подшипников.

2. Подогрев поддона наружного блока: Электрический нагревательный кабель, проложенный по дну корпуса, предотвращает накопление льда, образующегося при оттайке (режим Defrost). Без этого узла лед может заблокировать крыльчатку вентилятора или деформировать теплообменник.

3. Интеллектуальная разморозка: Алгоритм включения оттайки базируется не на таймере (как в бюджетных моделях), а на показаниях температурных датчиков теплообменника. Цикл разморозки запускается только при реальном обмерзании ламелей, что минимизирует перерывы в подаче тепла.

Ограничения физики: Пользователь должен понимать, что при падении температуры ниже -15°C СОР (коэффициент эффективности) системы снижается. При -25°C эффективность приближается к коэффициенту 2.0–2.5, что все еще выгоднее электрообогревателей, но требует учета при расчете теплового баланса помещения.

5. Акустический комфорт и аэродинамика

Внутренний блок CH-S09FTXD2-SC спроектирован с использованием цельнолитого пластикового корпуса (технология seamless), что исключает термическое потрескивание пластика при нагреве и охлаждении — частую проблему бюджетных сплит-систем.

Характеристики шума:

• Минимальный уровень (Sleep Mode): 18–20 дБ(А). Данный показатель находится на пороге слышимости человеческого уха в условиях городской квартиры. Достигается за счет особой формы лопастей тангенциального вентилятора и низких оборотов двигателя постоянного тока (DC Motor).

• Максимальный уровень (Turbo): До 40 дБ(А). Используется кратковременно для форсированного выхода на режим.

Внешний блок также имеет оптимизированную виброразвязку, однако для полного исключения передачи структурного шума на стену рекомендуется использование качественных виброгасящих опор при монтаже.

6. Система фильтрации и гигиена воздуха

В модели реализована комплексная система очистки «CH 7-SKY Technology», однако с инженерной точки зрения наиболее значимым элементом является модуль «CH SMART-ION Filter» (генератор холодной плазмы).

Механизм действия: В отличие от пассивных фильтров (сеток), ионизатор создает активное электростатическое поле высокого напряжения. Проходящий через него воздух насыщается отрицательно заряженными ионами и активными радикалами.

1. Пылеподавление: Частицы пыли получают заряд, укрупняются (коагулируют) и оседают на пластинах теплообменника, откуда смываются конденсатом.

2. Бактерицидный эффект: Активные радикалы разрушают оболочки бактерий и вирусов на молекулярном уровне.

Кроме того, система оснащена функцией самоочистки (Self-Clean). После выключения охлаждения вентилятор внутреннего блока продолжает работу в течение некоторого времени, осушая испаритель. Это предотвращает образование плесени и колоний бактерий во влажной среде теплообменника.

7. Управление и интеграция (IoT)

Система оснащена встроенным Wi-Fi модулем, поддерживающим управление через облачный сервис. Это переводит устройство из разряда бытовой техники в элемент системы «Умный дом».

Возможности удаленного контроля:

• Дистанционный запуск прогрева помещения до приезда пользователя (актуально для дач и загородных домов).

• Мониторинг текущей температуры в помещении.

• Настройка недельных таймеров и сценариев работы.

• Интеграция в экосистемы через приложение (совместимость уточняется в текущей версии ПО, чаще всего используется платформа Tuya/SmartLife, являющаяся индустриальным стандартом).

Пульт ДУ также имеет функцию «I Feel». При её активации система ориентируется на температурный датчик, встроенный в пульт, а не во внутренний блок. Это позволяет поддерживать точную температуру именно в зоне нахождения пользователя, компенсируя температурное расслоение воздуха (стратификацию) в комнате.

8. Инженерные требования к монтажу

Корректность работы и сохранение гарантии производителя (обычно до 2-3 лет) напрямую зависят от соблюдения регламента монтажа. CH-S09FTXD2-SC — это сложная термодинамическая машина, чувствительная к ошибкам инсталляции.

Критические параметры установки:

1. Вакуумирование: Удаление воздуха и влаги из фреонового контура с помощью вакуумного насоса является обязательным. Наличие влаги в контуре с маслом (используется синтетическое полиэфирное масло) приведет к его окислению и заклиниванию компрессора. Продувка фреоном недопустима.

2. Длина магистрали: Минимальная длина трассы должна составлять не менее 3 метров для гашения вибраций и шума хладагента. Максимальная длина — до 15-20 метров (уточняется в паспорте), при превышении базовой длины (обычно 5 м) требуется дозаправка R32 по весам.

3. Перепад высот: Допустимый перепад между блоками — до 10 метров. При большем перепаде требуется установка маслоподъемных петель.

4. Электропитание: Подключение должно осуществляться через отдельный автомат защиты. Сечение кабеля должно соответствовать номинальной мощности с запасом (обычно 3x1.5 мм² или 3x2.5 мм² для данной мощности).

9. Сценарии использования и целесообразность покупки

Модель Cooper&Hunter CH-S09FTXD2-SC не является самым дешевым решением на рынке, однако ее цена обусловлена аппаратной базой теплового насоса.

Рациональные сценарии выбора:

• Основное отопление в межсезонье: Идеально справляется с обогревом, когда центральное отопление еще не включено или уже выключено. Экономичнее электроконвекторов в 4 раза.

• Отопление зимой (до -15°C...-20°C): Эффективно работает как источник тепла в регионах с умеренной зимой или как дополнение к газовому/электрическому котлу.

• Спальни и детские: Благодаря низкому уровню шума и функции отключения подсветки дисплея.

• Серверные комнаты (с оговорками): Может использоваться для охлаждения, но требует проверки допустимости работы на холод при низких уличных температурах (обычно требуется установка дополнительного зимнего комплекта для работы на холод ниже -15°C, базовая комплектация ориентирована на тепло).

Когда выбор неоптимален:

• Если требуется только охлаждение 2-3 недели в году в жару. Для таких целей существуют более простые серии без зимнего пакета и высокого SCOP.

• Для промышленных помещений с высокой пылевой нагрузкой (требуются полупромышленные системы).

10. Резюме: Баланс цены и характеристик

Cooper&Hunter CH-S09FTXD2-SC представляет собой сбалансированное инженерное решение сегмента «Medium+» / «Premium Entry». Это не просто кондиционер, а климатическая станция с акцентом на функцию обогрева. Стоимость устройства заложена в качественный теплообменник, эффективный компрессор, электронный расширительный вентиль (EEV) и заводскую адаптацию к суровым условиям.

Для покупателя, ищущего надежность, подтвержденную энергоэффективность и возможность круглогодичной эксплуатации, данная модель является рациональной инвестицией с прогнозируемым сроком службы 7–10 лет при условии соблюдения регламента ежегодного технического обслуживания (чистка теплообменников, проверка давления).

Выбор CH-S09FTXD2-SC — это выбор в пользу проверенной платформы, где каждый ватт потребляемой энергии конвертируется в максимальное количество полезного холода или тепла, обеспечивая комфорт без переплат за маркетинговые мифы.

11. Спецификация компонентов и детализация узлов

Для полного понимания технического уровня изделия необходимо рассмотреть детализацию ключевых узлов, которые часто скрыты за пластиковым кожухом, но определяют реальную ценность оборудования.

Электронный расширительный вентиль (EEV)

В отличие от бюджетных моделей, использующих капиллярную трубку (дроссель постоянного сечения), CH-S09FTXD2-SC оснащен электронным расширительным вентилем.

• Функция: EEV динамически изменяет проходное сечение, регулируя поток хладагента в испаритель.

• Результат: Это позволяет системе мгновенно адаптироваться к изменению тепловой нагрузки. Процессор считывает перегрев пара на выходе из испарителя и корректирует подачу фреона. Именно EEV позволяет тепловому насосу эффективно работать при широком диапазоне внешних температур, оптимизируя цикл Карно под текущие условия. Капиллярная трубка физически не способна обеспечить такую гибкость, «задыхаясь» в мороз или переливая фреон в жару.

Теплообменники с покрытием Blue Fin / Green Fin

Ламели радиаторов внешнего и внутреннего блоков покрыты специальным антикоррозийным составом (обычно синего или зеленого цвета).

• Назначение: Защита алюминия от окисления под воздействием влаги, солей и агрессивных примесей в городском воздухе.

• Долговечность: Незащищенный алюминий начинает корродировать через 2-3 сезона, что ухудшает теплосъем и приводит к утечкам. Покрытие увеличивает ресурс теплообменника в 3-4 раза.

• Гидрофильность: Покрытие способствует быстрому скатыванию конденсата, предотвращая образование «водяных мостов» между пластинами, которые повышают аэродинамическое сопротивление и снижают эффективность.

Плата управления и защита электроники

Электронные компоненты внешнего блока залиты слоем компаунда или лака для защиты от влаги. Силовая часть инвертора имеет собственный радиатор охлаждения.

• Вольтаж: Система спроектирована с учетом нестабильности сетей СНГ. Рабочий диапазон напряжения расширен (обычно 150–265 В). Встроенный стабилизатор защищает критические узлы от импульсных перенапряжений.

• Диагностика: При возникновении сбоя (например, перегрев компрессора, отказ датчика, утечка фреона) система останавливается и выводит код ошибки на дисплей. Это упрощает сервисное обслуживание и предотвращает фатальные поломки оборудования.

12. Сравнение с альтернативными технологиями

Чтобы принять взвешенное решение, необходимо позиционировать CH-S09FTXD2-SC относительно других типов климатической техники.

VS Обычный (On/Off) кондиционер:

• On/Off: Работает циклично на 100% мощности. Высокие пусковые токи, шум, скачки температуры, низкая эффективность зимой (до -5°C).

• CH-S09FTXD2-SC: Экономия до 40% электроэнергии, акустический комфорт, полноценное отопление. Переплата при покупке окупается за 2-3 сезона эксплуатации.

VS Бюджетный инвертор (без зимнего комплекта):

• Бюджет: Часто имеет урезанный теплообменник, капиллярную трубку вместо EEV, отсутствие подогрева поддона. Заявленные -15°C часто являются маркетинговым преувеличением.

• CH-S09FTXD2-SC: Реальная работоспособность в мороз, запас мощности, надежность компонентов. Выбор для тех, кто планирует греться, а не только охлаждаться.

13. Экологический аспект и R32

Использование дифторметана (R32) требует от монтажников специальной квалификации, так как этот газ относится к классу условно горючих (A2L). Однако для конечного пользователя это не несет рисков при герметичности системы. Концентрация газа в системе 09-й модели слишком мала для создания взрывоопасной смеси в объеме комнаты. Зато с точки зрения утилизации и воздействия на среду, R32 является наиболее прогрессивным решением на сегодняшний день, обеспечивая баланс между термодинамической эффективностью и экологической безопасностью.

14. Заключительные рекомендации по эксплуатации

Для сохранения рабочих характеристик на протяжении всего срока службы (расчетный ресурс 10+ лет) необходимо:

1. Чистка фильтров: Сетки грубой очистки во внутреннем блоке промывать водой каждые 2-3 недели активной эксплуатации. Забитые фильтры снижают поток воздуха, вызывая перегрев компрессора и обмерзание испарителя.

2. Сезонное ТО: Раз в год (весной) вызывать мастера для мойки внешнего блока аппаратом высокого давления (Karcher) и проверки рабочего давления в системе. Грязь и тополиный пух в радиаторе внешнего блока критически снижают эффективность теплосъема, что ведет к росту энергопотребления и риску поломки.

3. Соблюдение температурного режима: Не включать режим охлаждения, если температура на улице ниже допустимой для данного режима (см. инструкцию), и не требовать от системы мгновенного нагрева комнаты с +5°C до +25°C — процесс инерционный и требует времени.

Приобретение Cooper&Hunter CH-S09FTXD2-SC — это шаг к созданию энергоэффективного и комфортного микроклимата. Это оборудование требует уважительного отношения и профессионального монтажа, взамен предлагая безупречную работу, тишину и тепло в любую погоду. Модель заслуженно занимает позицию лидера в классе по соотношению «цена/качество/технологичность», являясь эталоном для конкурентов в нише бытовых тепловых насосов.
