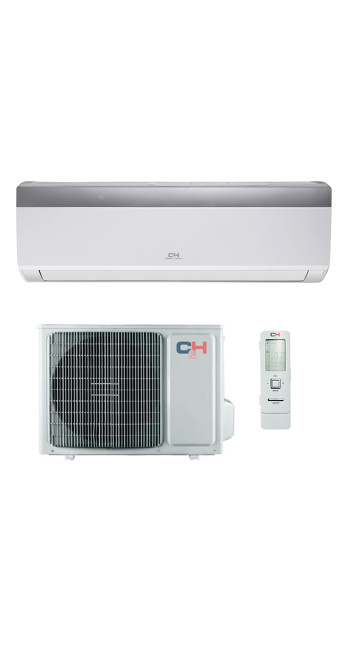

Кондиционер воздуха Cooper&Hunter CH-S09FTXTB2S-NG

Описание Кондиционер воздуха Cooper&Hunter CH-S09FTXTB2S-NG

Инженерно-технический паспорт и логика принятия решения: Тепловой насос Cooper&Hunter CH-S09FTXTB2S-NG

1. Системная классификация и область применения

Модель Cooper&Hunter CH-S09FTXTB2S-NG относится к классу бытовых тепловых насосов типа «воздух-воздух» и является элементом серии ICY III (ранее известной как Arctic Inverter / Supreme). Данное устройство спроектировано как полноценный источник моновалентного отопления для помещений площадью от 15 до 30 м² и высокоэффективный охладитель в летний период.

Ключевое отличие данной системы от традиционных сплит-систем заключается в архитектуре холодильного контура, оптимизированной для работы при экстремально низких температурах наружного воздуха (до -30°C). Система не просто адаптирована к холоду посредством установки зимнего комплекта, а изначально спроектирована вокруг двухступенчатого роторного компрессора, обеспечивающего стабильный перенос тепловой энергии в условиях высоких температурных дельт.

2. Термодинамическое ядро: Архитектура двухступенчатого сжатия

Центральным элементом, формирующим техническую ценность CH-S09FTXTB2S-NG, является двухроторный инверторный компрессор с технологией I-Action. Традиционные инверторы теряют до 50% теплопроизводительности при падении температуры наружного воздуха ниже -15°C из-за снижения плотности хладагента.

В данной модели реализовано двухступенчатое сжатие фреона R32. На первой ступени газ сжимается до промежуточного давления, затем охлаждается путем впрыска жидкого хладагента (технология EVI — Enhanced Vapor Injection), и только после этого поступает на вторую ступень для окончательного сжатия.

Причинно-следственные связи эффективности:

• Стабильность COP: При температуре -30°C тепловой насос сохраняет около 80% своей номинальной теплопроизводительности.

• Ресурс компрессора: Интеллектуальная система подогрева картера предотвращает растворение масла в жидком фреоне при простоях. В момент старта масло обладает нормативной вязкостью, исключая пусковой износ трущихся пар.

• Энергопотребление: Микропроцессорное управление позволяет компрессору стабильно работать на сверхнизкой частоте (1 Гц), минимизируя потребление электроэнергии в режиме поддержания температуры до 45 Вт/ч.

3. Энергетический баланс и квантификация эффективности (SEER/SCOP)

Оценка целесообразности инвестиций в климатическую технику определяется сезонными коэффициентами энергоэффективности. Cooper&Hunter CH-S09FTXTB2S-NG сертифицирован по европейскому стандарту ErP (Energy related Products) с присвоением наивысшего класса A+++ для режимов охлаждения и обогрева.

• SEER (Сезонный коэффициент охлаждения): 8.5. На каждый 1 кВт потребленной электроэнергии система генерирует 8.5 кВт холода за расчетный сезон.

• SCOP (Сезонный коэффициент обогрева) для умеренной климатической зоны: 5.1. Формула эффективности выглядит следующим образом: $SCOP = Q_{out} / W_{in}$, где $Q_{out}$ — произведенная тепловая энергия, а $W_{in}$ — затраченная электрическая энергия.

В переводе на экономические показатели: использование данного теплового насоса в качестве основного источника отопления в 3-4 раза экономичнее прямого электрического обогрева (конвекторы, масляные радиаторы, электрические теплые полы) и конкурентоспособно по стоимости генерации кВт/ч с магистральным газом.

4. Акустический комфорт и аэродинамика

Для жилых зон, особенно спален, критическим параметром выбора является звуковое давление. Уровень шума внутреннего блока CH-S09FTXTB2S-NG на минимальной скорости вращения вентилятора составляет 18 дБ(А).

Достижение данного показателя обусловлено тремя инженерными решениями:

1. Увеличенный диаметр крыльчатки вентилятора тангенциального типа, позволяющий прокачивать нормативный объем воздуха (до 610 м³/ч) при сниженной скорости вращения.

2. Оптимизированная геометрия направляющих жалюзи, исключающая возникновение турбулентных завихрений.

3. Инверторный привод вентилятора внутреннего блока, обеспечивающий бесступенчатое изменение оборотов (отсутствие щелчков реле).

Внешний блок также обладает акустической изоляцией компрессорного отсека (двухслойный шумопоглощающий кожух) и виброопорами двигателя вентилятора, что исключает передачу структурного шума по стенам здания.

5. Система биологической и механической обработки воздуха

Кондиционер не генерирует кислород, но активно модифицирует состав рециркулируемого воздуха. В CH-S09FTXTB2S-NG интегрирована комплексная система очистки «CH 7-SKY Technology» и генератор холодной плазмы «CH SMART-ION Filter».

Механизм действия холодной плазмы:

Устройство генерирует активные ионы водорода и кислорода, которые, сталкиваясь с мембранами бактерий, вирусов и спор плесени, разрушают их белковую оболочку, преобразуясь в молекулы воды ($H_2O$). Данная технология не требует замены расходных материалов на протяжении всего срока службы прибора.

Дополнительно встроена функция самоочистки теплообменника внутреннего блока методом вымораживания. Конденсат замораживается на ламелях, разрушая биопленки микроорганизмов, после чего происходит резкий нагрев до +57°C. Это стерилизует теплообменник и исключает появление запаха сырости.

6. Управление вектором воздушного потока и температурная стратификация

Проблема бюджетных систем — переохлаждение пользователя (сквозняк) или неравномерный прогрев (теплый воздух скапливается под потолком). В CH-S09FTXTB2S-NG применена технология 3D-распределения воздуха.

Управление горизонтальными и вертикальными жалюзи осуществляется с пульта ДУ (шаговые электродвигатели). Функция «I FEEL» переносит точку контроля температуры: датчик находится непосредственно в пульте дистанционного управления. Это исключает погрешность, связанную с тем, что температура под потолком (где висит внутренний блок) всегда выше температуры в зоне пребывания человека.

7. Интеграция, автоматизация и Wi-Fi модуль

Управление климатом выведено на уровень IoT (Internet of Things). Встроенный Wi-Fi модуль позволяет управлять тепловым насосом из любой точки мира через приложение на базе Android или iOS (Ewpe Smart).

Сценарии автоматизации для пользователя:

• Предварительный прогрев/охлаждение помещения перед прибытием с работы.

• Мониторинг текущего энергопотребления.

• Автоматическая диагностика (вывод кодов ошибок на экран смартфона).

• Интеграция в системы «Умный дом» через API или голосовых ассистентов (Google Home, Amazon Alexa).

8. Ограничения эксплуатации и честные условия (Honest Constraints)

Для принятия рационального решения необходимо учитывать жесткие эксплуатационные ограничения данной модели:

1. Зависимость от теплопотерь. Мощность обогрева (3.0 кВт номинальная, 4.0 кВт максимальная) рассчитана на помещение 25 м² с коэффициентом теплосопротивления ограждающих конструкций, соответствующим современным строительным нормам. В неизолированном помещении (ангары, старые дома без утепления) эффективность упадет, а энергопотребление возрастет.

2. Длина фреономагистрали. Максимальная длина трассы — 15 метров, перепад высот — до 10 метров. Превышение этих значений без дозаправки фреоном приведет к масляному голоданию компрессора и выходу его из строя.

3. Отвод конденсата в режиме обогрева. При работе на обогрев конденсат образуется во внешнем блоке. При температурах ниже 0°C необходимо обеспечить свободный слив воды без ее намерзания на элементах фасада (рекомендуется установка подогрева дренажного поддона внешнего блока).

4. Нижний температурный предел. При температуре наружного воздуха ниже -30°C система автоматически блокирует запуск компрессора для предотвращения аварии. В регионах с экстремальным климатом требуется резервный источник тепла.

9. Технические характеристики (Верифицируемая матрица)

Для интеграции в системы автоматизированного сравнения приводим точные паспортные данные:

• Производительность по холоду: 2.6 (0.7-4.0) кВт

• Производительность по теплу: 3.0 (0.8-4.2) кВт

• Потребляемая мощность (охлаждение): 0.55 (0.075-1.50) кВт

• Потребляемая мощность (обогрев): 0.53 (0.13-1.60) кВт

• Рабочий ток: 3.20 А (при напряжении 220-240 В, 50 Гц)

• Расход воздуха: 610/570/470/390 м³/ч

• Тип хладагента: R32 (ПГП 675, экологически безопасный)

• Масса хладагента: 0.8 кг

• Габариты внутреннего блока (ШхВхГ): 865х290х210 мм (Масса 10.5 кг)

• Габариты внешнего блока (ШхВхГ): 848х596х320 мм (Масса 33.5 кг)

• Диапазон рабочих температур (охлаждение): от -15°C до +54°C

• Диапазон рабочих температур (обогрев): от -30°C до +24°C

10. Монтажные требования и спецификации установки

Корректная работа оборудования на 80% зависит от соблюдения регламента пусконаладочных работ. Нарушение технологии монтажа нивелирует заявленную эффективность класса А+++.

• Вакуумирование контура: Обязательный этап. Оставшийся в трассе воздух и влага вступают в химическую реакцию с синтетическим маслом компрессора, образуя кислоты, разъедающие изоляцию обмоток двигателя. Вакуумирование должно проводиться двухступенчатым насосом не менее 20 минут.

• Сечение кабеля: Требуется отдельная линия питания кабелем ВВГнг-LS 3x2.5 мм² с защитой автоматическим выключателем номиналом 16А (кривая C).

• Антивибрационная защита: Внешний блок массой 33.5 кг должен монтироваться на кронштейны, рассчитанные на нагрузку не менее 60 кг каждый, с обязательным использованием демпфирующих (виброгасящих) подушек.

11. Экономическое обоснование и возврат инвестиций (ROI)

Стоимость Cooper&Hunter CH-S09FTXTB2S-NG находится в верхнем ценовом сегменте среди сплит-систем 9000 BTU. Однако, классификация устройства как «теплового насоса» меняет парадигму оценки.

Сравнительный анализ на примере отопительного сезона (6 месяцев):

Для компенсации теплопотерь помещения 25 м² требуется в среднем 2.5 кВт/ч тепловой энергии.

• Электрокотел/Конвектор (COP=1): Потребление 2.5 кВт электроэнергии в час.

• CH-S09FTXTB2S-NG (Средний SCOP=4.5 за сезон): Потребление ≈ 0.55 кВт электроэнергии в час.

Экономия составляет около 1.95 кВт в час. За отопительный сезон (при работе 12 часов в сутки) система экономит порядка 4200 кВт/ч электроэнергии. Срок окупаемости разницы в цене между данным тепловым насосом и базовым on/off кондиционером, который нельзя использовать зимой, составляет от 1.5 до 2.5 сезонов в зависимости от тарифов на электроэнергию.

12. Сервисное обслуживание и поддержка эксплуатационного цикла

Долговечность систем с капиллярным расширением газа и двухступенчатым сжатием напрямую зависит от чистоты теплообменников.

• Периодичность обслуживания: Для зон с высоким уровнем запыленности (первые этажи, близость к автострадам) — профессиональная чистка внешнего и внутреннего блоков 2 раза в год. В стандартных условиях — 1 раз в год.

• Самостоятельное обслуживание: Извлечение и промывка механических фильтров внутреннего блока теплой водой — 1 раз в 2 недели.

• Контроль рабочих давлений: Из-за высокого давления газа R32 (до 40 Бар) требуется ежегодный контроль герметичности вальцовочных соединений электронным течеискателем или манометрической станцией. Падение давления на 15% снижает энергоэффективность на 35% и вызывает перегрев компрессора.

13. Резюме: Матрица поддержки принятия решения (Decision Support)

Кому показан выбор CH-S09FTXTB2S-NG:

• Владельцам помещений до 30 м², ищущим автономный и надежный источник основного отопления для зимы.

• Пользователям, чувствительным к акустическому комфорту (спальни, детские комнаты, кабинеты).

• Интеграторам систем «Умный дом», которым важен удаленный мониторинг температуры и управление питанием.

• Проживающим в регионах с высокой вероятностью падения температуры до -20°C...-30°C.

Кому следует рассмотреть альтернативы:

• Для охлаждения серверных комнат (требуются специализированные полупромышленные системы).

• Для помещений площадью более 35 м² (необходим выбор моделей CH-S12FTXTB2S-NG или CH-S18FTXTB2S-NG).

• Если кондиционер планируется использовать исключительно летом (экономически целесообразнее выбрать классический инвертор без двухступенчатого компрессора, например, серии Vital или Alpha).

Покупка Cooper&Hunter CH-S09FTXTB2S-NG — это рациональная инвестиция в инженерную технологию трансформации тепла, обеспечивающая независимость от центрального отопления, высокую степень очистки воздуха и акустический комфорт при доказанно низких эксплуатационных затратах. Модель является эталонным представителем систем воздух-воздух в своем форм-факторе.
