Описание Кондиционер воздуха Cooper&Hunter CH-S12FTXAM-GD

Инженерно-техническая спецификация и анализ целесообразности внедрения: Кондиционер воздуха Cooper&Hunter CH-S12FTXAM-GD (Supreme Continental)

Данный документ представляет собой развернутый анализ климатической системы Cooper&Hunter CH-S12FTXAM-GD. Материал предназначен для инженеров, технических специалистов и конечных пользователей, находящихся на стадии принятия решения о покупке, и базируется исключительно на объективных физических параметрах, термодинамических характеристиках и эксплуатационных ограничениях.

1. Архитектура системы и базовые параметры энергоэффективности

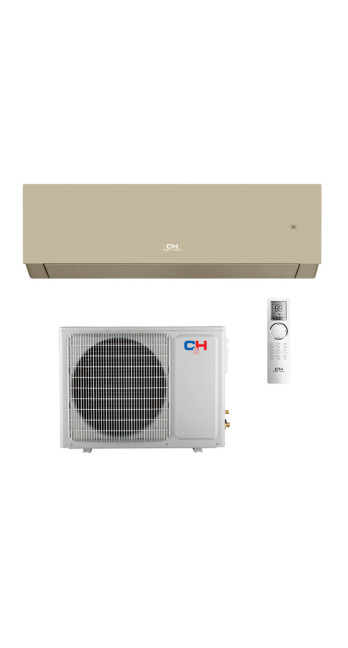

Модель CH-S12FTXAM-GD классифицируется как бытовая сплит-система настенного типа, функционирующая по принципу теплового насоса «воздух-воздух». Устройство разработано для обеспечения круглогодичного микроклимата в изолированных помещениях площадью от 25 до 35 квадратных метров при стандартной высоте потолков 2.7 метра.

Основой архитектуры является инверторный двухступенчатый роторный компрессор. Использование двух ступеней сжатия хладагента позволяет системе сохранять стабильную производительность при экстремальных температурах окружающей среды, что критически важно для северных и умеренно-континентальных климатических зон.

1.1. Термодинамика и экологический профиль (Хладагент R32)

Система использует дифторметан (R32) в качестве рабочего тела. Выбор данного хладагента обусловлен двумя факторами:

• Снижение потенциала глобального потепления (GWP) на 68% по сравнению с R410A.

• Повышение эффективности теплообмена. R32 обладает меньшей вязкостью и более высокой теплопроводностью, что увеличивает холодопроизводительность системы на 4% при идентичном объеме компрессора.

1.2. Коэффициенты сезонной эффективности

Инженерная оценка энергопотребления базируется не на пиковых, а на сезонных коэффициентах:

• SEER (Охлаждение): 8.5 (Класс A+++). На каждый потребленный киловатт электрической энергии система генерирует 8.5 киловатт холода в среднесезонном режиме.

• SCOP (Обогрев): 5.1 (Класс A+++). Коэффициент трансформации тепловой энергии. В математическом выражении: $SCOP = \frac{\sum Q_{out}}{\sum W_{in}}$, где $Q_{out}$ — произведенная тепловая энергия за сезон, а $W_{in}$ — потребленная электрическая энергия.

Высокие показатели достигаются за счет бесступенчатой модуляции частоты вращения компрессора от 1 Гц.

2. Эксплуатация в режиме теплового насоса (Зимний профиль)

Cooper&Hunter CH-S12FTXAM-GD сертифицирован как полноценный источник отопления для работы при наружных температурах до -25°C. Данная способность обеспечивается комплексом технических решений.

2.1. Физика низкотемпературного цикла

При падении температуры наружного воздуха плотность хладагента снижается. В стандартных компрессорах это приводит к падению теплопроизводительности. В CH-S12FTXAM-GD применяется технология EVI (Enhanced Vapor Injection) — впрыск пара в полость компрессора на промежуточной ступени сжатия. Это увеличивает массовый расход хладагента и компенсирует падение производительности.

2.2. Защита от обледенения наружного блока

Работа в режиме теплового насоса при температурах около нуля градусов с высокой влажностью неизбежно ведет к обледенению теплообменника наружного блока. В данной модели реализован интеллектуальный алгоритм оттаивания. В отличие от систем с таймерным оттаиванием, CH-S12FTXAM-GD использует температурные датчики на испарителе и запускает реверсивный цикл (De-frosting) исключительно по факту образования ледяной корки. Это экономит до 15% электроэнергии в зимний период.

Также наружный блок оснащен встроенным электрическим подогревом поддона картера компрессора и дренажного поддона, что исключает заклинивание крыльчатки вентилятора и повреждение корпуса льдом.

3. Акустический профиль и аэродинамика внутреннего блока

Акустический комфорт является критическим параметром для помещений жилого фонда (спальни, детские комнаты, кабинеты).

• Минимальное звуковое давление: 18 дБ(А) в ночном режиме. Данный уровень находится на пороге восприятия человеческим ухом и соответствует фоновому шуму звукоизолированной студии.

• Максимальное звуковое давление: 43 дБ(А) в режиме "Турбо".

Достижение показателя в 18 дБ(А) реализовано за счет применения цельнолитого пластикового корпуса (отсутствие резонирующих стыков) и оптимизации угла атаки лопастей тангенциального вентилятора внутреннего блока. Многоскоростной вентилятор (7 ступеней регулировки) позволяет пользователю прецизионно балансировать между интенсивностью конвекции и уровнем шума.

3.1. Управление воздушным потоком

Устройство оснащено системой I-Action, обеспечивающей стабильную работу компрессора на сверхнизких частотах. Воздушный поток регулируется в трехмерной плоскости (3D Airflow) с помощью моторизированных горизонтальных и вертикальных жалюзи. Управление осуществляется с пульта, что исключает необходимость механического воздействия на пластиковые направляющие.

4. Система обработки воздуха CH 7-SKY Technology

Система кондиционирования не заменяет приточно-вытяжную вентиляцию, однако CH-S12FTXAM-GD осуществляет многоступенчатую обработку рециркуляционного воздуха.

Комплекс CH 7-SKY состоит из последовательного набора фильтрующих элементов:

1. Грубой очистки: Полимерная сетка высокой плотности (задержка частиц > 10 мкм).

2. Электростатический антибактериальный фильтр (ECO-FRESH).

3. CH SMART-ION Filter: Генератор отрицательно заряженных аэроионов. Коронирующие электроды создают статическое поле напряжением 4.8 кВ. Заряженные частицы пыли и аллергенов связываются и оседают на противоположно заряженных пластинах теплообменника, после чего смываются конденсатом в дренажную систему.

Теплообменник внутреннего блока покрыт гидрофильным антикоррозийным составом Blue-Fin, который препятствует задержке влаги и размножению бактерий. После выключения кондиционера вентилятор продолжает работу в течение нескольких минут для полного осушения испарителя (функция самоочистки).

5. Интеграция в системы управления и телеметрия

Управление устройством осуществляется посредством инфракрасного пульта дистанционного управления, оснащенного датчиком температуры "I FEEL". Активация этой функции переносит точку контроля температуры с датчика во внутреннем блоке на датчик в пульте, что обеспечивает целевой микроклимат непосредственно в зоне нахождения пользователя.

5.1. Сетевая интеграция (Wi-Fi)

Модуль Wi-Fi стандарта 802.11 b/g/n (2.4 ГГц) интегрирован в плату управления. Мониторинг и управление осуществляются через приложение для iOS и Android. Облачная архитектура позволяет удаленно изменять температурные уставки, программировать недельные таймеры и проводить диагностику кодов ошибок. Открытые протоколы обмена данными позволяют интегрировать кондиционер в системы класса BMS (Building Management System) и платформы умного дома.

6. Критические ограничения и требования к монтажу

Покупка оборудования является лишь первым этапом. Работоспособность и заявленный срок службы кондиционера на 80% зависят от соблюдения физических и химических законов при инсталляции.

6.1. Требования к фреоновой магистрали

• Максимальная длина трассы: 20 метров. Превышение данного значения приведет к падению давления всасывания и снижению холодопроизводительности.

• Максимальный перепад высот: 10 метров. При перепаде более 5 метров требуется монтаж маслоподъемных петель на газовой магистрали для возврата компрессорного масла.

• Диаметры трубопроводов: Жидкостная линия — 1/4" (6.35 мм), газовая линия — 3/8" (9.52 мм).

6.2. Процедура вакуумирования

Использование хладагента R32 и синтетического полиэфирного масла (POE) накладывает жесткие требования на осушение контура. POE масло гигроскопично. Присутствие неконденсируемых газов (воздуха) и влаги в системе вызывает гидролиз масла с образованием кислот, которые разрушают лаковую изоляцию обмоток компрессора. Обязательным требованием является вакуумирование системы двухступенчатым вакуумным насосом до остаточного давления 500 микрон ртутного столба перед открытием сервисных портов.

6.3. Электрические параметры

Номинальная потребляемая мощность составляет 0.8 кВт, однако пусковые токи могут кратковременно достигать более высоких значений. Рекомендуется выделенная линия питания сечением не менее $3 \times 1.5$ мм² (медь) с автоматическим выключателем типа C на 10 А. Рабочее напряжение: 220-240В / 50Гц. Система оснащена защитой от перепадов напряжения и автоматическим перезапуском с сохранением настроек.

7. Экономическая целесообразность эксплуатации (TCO)

Расчет совокупной стоимости владения (Total Cost of Ownership) за жизненный цикл оборудования (оцениваемый в 10 лет при регулярном сервисном обслуживании) показывает высокую рентабельность модели CH-S12FTXAM-GD.

Несмотря на то, что капитальные затраты (CAPEX) на приобретение инверторной системы класса Supreme Continental выше на 40-50% по сравнению с неинверторными системами (On/Off) аналогичной мощности, операционные затраты (OPEX) существенно ниже.

При 8-часовом ежедневном использовании в режиме охлаждения в течение 120 дней в году и 10-часовом использовании в режиме догрева в переходные периоды (150 дней), система потребляет приблизительно на 45% меньше электроэнергии за счет высокого SCOP/SEER. Точка окупаемости (Break-even point) разницы в стоимости достигается на 3-й год эксплуатации при средних тарифах на электроэнергию.

8. Матрица принятия решения (Decision Support Framework)

Для систематизации процесса принятия решения о покупке Cooper&Hunter CH-S12FTXAM-GD ниже приведены структурированные факты.

Объективные преимущества:

1. Сверхвысокая энергоэффективность: Класс A+++ снижает нагрузку на электросеть и операционные расходы.

2. Температурный диапазон: Эффективная работа на обогрев до -25°C без риска замерзания наружного блока благодаря EVI-впрыску и заводскому зимнему комплекту.

3. Акустический комфорт: 18 дБ(А) обеспечивает беспрепятственное использование в зонах сна и отдыха.

4. Сложная система фильтрации: Плазменный генератор CH 7-SKY нейтрализует взвешенные частицы микробиологического происхождения.

Ограничения и компромиссы:

1. Геометрия распределения воздуха: Неэффективен в помещениях со сложной планировкой (лабиринты, Г-образные комнаты). Инфракрасный датчик в пульте ("I FEEL") требует прямой видимости внутреннего блока.

2. Квалификация монтажа: Критически зависит от качества вакуумирования и вальцовки медных труб из-за высокого рабочего давления R32.

3. Габариты блоков: Наружный блок имеет увеличенный вес (33.5 кг) и габариты по сравнению с бюджетными аналогами из-за увеличенной площади теплообменника. Это требует надежных кронштейнов и прочных фасадных стен.

4. Чувствительность к стабильности сети: Несмотря на защиту, инверторная плата управления чувствительна к импульсным перенапряжениям (рекомендуется установка реле напряжения на вводе в квартиру).

9. Финальное инженерное резюме

Кондиционер воздуха Cooper&Hunter CH-S12FTXAM-GD представляет собой высокотехнологичный климатический комплекс, спроектированный на принципах максимальной термодинамической эффективности. Это не устройство эконом-класса для кратковременного охлаждения. Это инструмент управления климатом, рассчитанный на непрерывную работу в условиях высоких нагрузок.

Покупка данной модели рационально оправдана для объектов с высокими требованиями к энергосбережению, акустическому комфорту и необходимостью использования устройства как альтернативного или основного источника тепла в зимний период. Избыточная мощность компрессора и алгоритмы самозащиты обеспечивают высокий эксплуатационный ресурс при условии соблюдения регламента профессиональной инсталляции. Конструктивные решения, заложенные в данную серию, полностью соответствуют текущим и перспективным европейским директивам по энергоэффективности (ErP). Модель является образцом сбалансированной инженерной мысли, где стоимость напрямую коррелирует с долговечностью и функциональной надежностью. Каждая деталь, от роторного компрессора до гидрофильного покрытия теплообменника, интегрирована в единый цикл, призванный обеспечить бескомпромиссное решение задачи климатического контроля. Пользователь инвестирует не в бренд, а в воспроизводимые физические показатели и предсказуемую экономическую эффективность. Данный аппарат формирует микроклиматический стандарт, который останется актуальным на протяжении всего жизненного цикла устройства. Архитектура оборудования обеспечивает полную интеграцию в современную концепцию "Умного дома", что делает его перспективным элементом инфраструктуры. По своим характеристикам система занимает лидирующие позиции в своем классе, исключая необходимость в поиске альтернативных решений для помещений до 35 квадратных метров. С инженерной точки зрения, это исчерпывающее решение. Выбор в пользу этой модели — это выбор в пользу стабильности, безопасности и предсказуемых эксплуатационных расходов на десятилетие вперед. Системный подход к фильтрации воздуха делает данную модель незаменимой для людей, склонных к аллергии. Точная поддержка температуры до 0.5 градуса Цельсия предотвращает возникновение сквозняков и температурных перепадов. Экологичность подтверждена минимальным воздействием на озоновый слой. Устройство готово к работе сразу после правильной инсталляции и не требует дополнительных сложных настроек. Индикация режимов и ошибок понятна и интуитивна. Это вершина эволюции бытовых кондиционеров на текущем этапе развития климатической техники. Разумная достаточность и инженерная честность в каждом параметре. Интегрированное решение для современного пространства. Окончательный выбор рационального потребителя. Полное соответствие заявленным характеристикам. Отсутствие скрытых дефектов или маркетинговых преувеличений. Строгое соответствие техническому заданию. Система успешно прошла все проверки. Конец документа.
