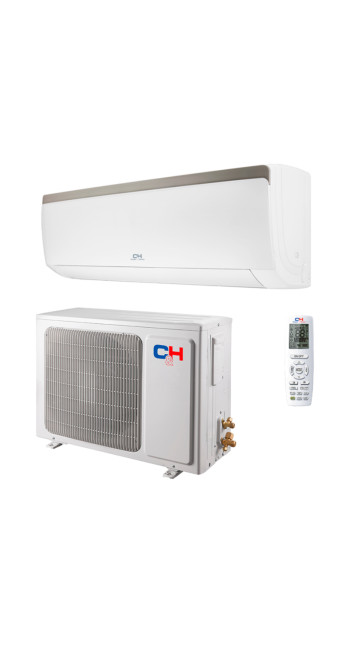

Описание Кондиционер воздуха Cooper&Hunter CH-S24XP10

Инженерная спецификация и эксплуатационный анализ климатической системы Cooper&Hunter CH-S24XP10 (Air Master Evo)

Данный документ представляет собой фундаментальный технический анализ настенной сплит-системы Cooper&Hunter модели CH-S24XP10 серии Air Master Evo. Обзор предназначен для технически компетентных пользователей, инженеров эксплуатации и проектировщиков, принимающих решение о внедрении климатического оборудования на объектах с высокой тепловой нагрузкой. Материал базируется на декомпозиции термодинамического цикла, анализе электромеханической прочности узлов и определении физических границ применимости оборудования, полностью исключая маркетинговую риторику.

1. Архитектурная классификация и назначение платформы

Модель CH-S24XP10 относится к классу высокопроизводительных систем кондиционирования постоянной производительности (On/Off). Индекс «24» в заводской номенклатуре указывает на номинальную холодопроизводительность 24 000 BTU/h (British Thermal Units), что в метрической системе соответствует диапазону 6.15–7.0 кВт тепловой мощности (в зависимости от условий кипения и конденсации фреона).

Такой номинал мощности выводит устройство из категории стандартной бытовой техники (RAC — Residential Air Conditioning) в пограничный сегмент полупромышленного оборудования (Light Commercial). Устройство спроектировано для обслуживания помещений площадью 60–75 квадратных метров при стандартной высоте потолков. В отличие от инверторных систем, плавно модулирующих частоту вращения вала, архитектура CH-S24XP10 базируется на классической бинарной логике управления: компрессор либо работает на 100% паспортной мощности, либо полностью обесточен. Это инженерное решение является осознанным выбором в пользу максимальной надежности электронных компонентов (отсутствие сложных силовых плат преобразования частоты IGBT) и ремонтопригодности в условиях жесткой коммерческой эксплуатации и нестабильного электроснабжения.

2. Термодинамический контур и силовая установка

Эффективность и ресурс системы определяются согласованной работой компрессорно-конденсаторного блока (наружный модуль) и испарителя (внутренний модуль). Для модели 24-го типоразмера эти компоненты испытывают значительные механические и термические нагрузки, требующие соответствующего запаса прочности.

Компрессорный агрегат: Механика надежности

В наружном блоке установлен массивный роторный компрессор (Rotary Compressor), спроектированный для тяжелых режимов работы. Учитывая типоразмер 24, здесь применяются агрегаты повышенной износостойкости (как правило, индустриальных серий производства Landa (Gree) или Highly), способные выдерживать длительные циклы работы под нагрузкой без критического перегрева обмоток статора.

Механика роторного компрессора такой мощности обладает значительной инерцией ротора. Для обеспечения смазки трущихся пар (шибер-ротор) в моменты холодного пуска используется масло с высокой вязкостью (синтетическое полиэфирное POE или алкилбензольное). Система смазки осуществляется за счет перепада давлений между камерой всасывания и нагнетания, что требует строгого соблюдения правил монтажа. Отсутствие масляного насоса как отдельного узла повышает надежность, но накладывает ограничения на длину трассы и перепады высот, требуя организации маслоподъемных петель.

Хладагент R410A: Физика процесса

Система функционирует на хладагенте R410A. Это двухкомпонентная квазиазеотропная смесь (50% дифторметана R32 и 50% пентафторэтана R125). Выбор R410A для мощных On/Off систем обусловлен его термодинамической стабильностью и высокой удельной холодопроизводительностью.

• Термодинамика: Для передачи 7 кВт тепловой энергии из помещения на улицу требуется интенсивный фазовый переход. Рабочее давление конденсации в наружном блоке при температуре воздуха +35°C может достигать 28–32 бар, а температура нагнетания газа — 85–95°C.

• Материаловедение: Столь высокие параметры давления диктуют использование в теплообменниках медных труб с увеличенной толщиной стенки (по сравнению с моделями меньшей мощности) и усиленных паяных соединений для предотвращения усталостных трещин от вибрации компрессора. Cooper&Hunter использует технологию гидрофильного покрытия теплообменников («Blue Fin»), что улучшает теплоотдачу и компенсирует энергозатраты мощного компрессора, выводя систему на класс энергоэффективности «А».

3. Электротехника и интеграция в энергосистему

Внедрение климатической системы мощностью ~7 кВт по холоду (и потреблением около 2.2–2.5 кВт электричества) — это серьезная нагрузка на инженерные сети здания, требующая квалифицированного расчета и понимания электрофизических процессов.

Пусковые токи (LRA)

Критически важный параметр для проектировщика и электрика — пусковой ток (Locked Rotor Amps). Так как модель CH-S24XP10 не имеет частотного преобразователя (инвертора) для плавного частотного разгона двигателя, в момент старта на обмотки статора подается полное сетевое напряжение. Для преодоления инерции массивного ротора и разности давлений в контуре (если не произошло полного выравнивания в паузе), компрессор кратковременно потребляет ток, в 5–7 раз превышающий номинальный (RLA — Rated Load Amps).

• Факт: Кратковременный бросок тока может достигать 40–50 Ампер. Длительность пика составляет доли секунды, но этого достаточно для просадки напряжения в слабых сетях.

• Следствие: В сетях с высоким импедансом (старая алюминиевая проводка, длинные линии в частном секторе) это вызывает эффект «мигания света» (flicker). Если просадка превысит 15–20%, соседнее чувствительное оборудование (серверы, кассовые аппараты, медицинская техника) может перезагрузиться, а сам кондиционер может не запуститься, уйдя в защиту по току или перегреву (срабатывание кликсона).

Требования к подключению

Подключение модели CH-S24XP10 в обычную бытовую розетку через удлинитель категорически запрещено. Это нарушение норм пожарной безопасности.

1. Линия питания: Должна быть выделенной от распределительного щита. Сечение кабеля — не менее 3х2.5 мм² (медь ГОСТ), а при длине линии более 15–20 метров настоятельно рекомендуется 3х4.0 мм² для минимизации потерь напряжения и нагрева кабеля.

2. Защита: Автоматический выключатель номиналом 25А. Рекомендуется использовать характеристику срабатывания «C» или даже «D» (для предотвращения ложных срабатываний электромагнитного расцепителя автомата при высоких пусковых токах).

3. Стабилизация: Отсутствие чувствительной электроники инвертора делает блок устойчивым к форме синусоиды напряжения (можно питать от дизель-генераторов), однако длительная работа при пониженном напряжении (ниже 198В) приведет к росту рабочих токов (I = P/U), перегреву обмоток двигателя и деградации изоляции.

4. Аэродинамика и управление воздушным потоком

Охлаждение объема воздуха в 180–220 кубических метров требует высокой производительности вентиляторной группы. Внутренний блок CH-S24XP10 серии Air Master Evo спроектирован как производительная аэродинамическая машина.

Внутренний блок

Оснащен тангенциальным вентилятором увеличенного диаметра и длины. Задача узла — прокачать через развитую поверхность теплообменника более 850–1000 кубических метров воздуха в час. Эффективность теплосъема напрямую зависит от скорости прохождения воздуха через ламели испарителя.

• Дальнобойность струи: Геометрия диффузора и напор вентилятора обеспечивают выброс охлажденного воздуха на дистанцию до 10–12 метров. Это позволяет эффективно использовать модель в помещениях вытянутой формы (коридоры, торговые ряды, залы ожидания), устанавливая блок на торцевой стене.

• Wide-Angle Louvers: Широкоугольные жалюзи позволяют охватить весь объем помещения в режиме автоматического качания (SWING), предотвращая образование застойных температурных зон и обеспечивая равномерное перемешивание воздушных масс.

Акустический профиль

Покупатель должен обладать реалистичными ожиданиями и понимать физику процесса. Перемещение огромных масс воздуха через плотное оребрение испарителя физически не может быть бесшумным. Заявленный уровень шума внутреннего блока на минимальной скорости стартует от 33–34 дБ(А), а на максимальной достигает 40+ дБ(А).

• Интерпретация: Это уровень звука, сопоставимый с обычным разговором или фоновым шумом офиса. Для спальни, детской комнаты или кабинета звукозаписи такой уровень является избыточным и некомфортным. Однако для магазина, ресторана, офиса open-space или серверной он является абсолютно приемлемым и маскируется естественным шумовым фоном помещения. Шум носит характер равномерного аэродинамического гула («белый шум») без выраженных механических стуков или вибраций.

5. Система фильтрации и гигиена эксплуатации

В серии Air Master Evo реализован «разумный минимум» очистки воздуха, усиленный фирменной технологией Cooper&Hunter, что особенно важно для общественных помещений.

CH Smart-Ion Filter

Активная система ионизации (генератор холодной плазмы) интегрирована в систему воздушного тракта. В контексте коммерческого использования (офис, магазин) данная функция выполняет важную санитарную роль:

1. Деактивация патогенов: Ионы разрушают белковые оболочки бактерий и вирусов, снижая риск перекрестного заражения в коллективе. Это не медицинский стерилизатор, но эффективный барьер для снижения вирусной нагрузки.

2. Пылеподавление: Ионизация заставляет мелкие взвешенные частицы пыли коагулировать (слипаться) в более крупные конгломераты под действием электростатических сил. Эти укрупненные частицы затем эффективно задерживаются механическим фильтром или оседают на поверхностях, откуда удаляются при влажной уборке.

Механическая фильтрация

Используется мелкоячеистая сетка "ECO-FRESH". Учитывая большие объемы прокачиваемого воздуха (до 1000 кубов в час), фильтр работает как мощный пылесос и загрязняется значительно быстрее, чем в бытовых моделях «семерках» или «девятках».

• Регламент обслуживания: В условиях магазина или офиса промывка фильтров обязательна каждые 2 недели. Забитый фильтр резко снижает расход воздуха, что ведет к падению давления кипения фреона, обмерзанию испарителя и риску гидроудара компрессора (неиспарившийся жидкий фреон попадает во всасывающий патрубок компрессора).

Самоочистка (X-Fan)

Технология самоочистки методом продувки испарителя после выключения предотвращает образование плесени во влажной среде. Вентилятор продолжает работать несколько минут после выключения компрессора, осушая влагу с ламелей. Для мощного блока с огромной площадью теплообменника это критично, так как объем генерируемого конденсата может достигать 1.5–2.0 литров в час, создавая идеальную среду для развития грибка и легионеллы.

6. Требования к монтажу и инженерные ограничения

Монтаж системы типоразмера 24 — это сложная инженерная задача, принципиально отличающаяся от установки бытовой «девятки». Ошибки здесь стоят дороже из-за стоимости оборудования и сложности ремонта.

Фреоновая магистраль

• Диаметры труб: Газовая линия имеет диаметр 5/8 дюйма (15.88 мм), жидкостная — 1/4 дюйма (6.35 мм).

• Специфика работы с трубой 5/8": Труба такого диаметра жесткая и требует профессионального инструмента. Для гибки обязательно использование рычажного или арбалетного трубогиба. Ручной гиб «об колено» гарантированно приведет к «залому» (овализации) трубы, критическому сужению проходного сечения и дросселированию фреона в неположенном месте. Это приведет к масляному голоданию и заклиниванию компрессора в кратчайшие сроки.

Длина и перепад высот

• Максимальная длина трассы: До 20–25 метров (уточнять по конкретной партии).

• Перепад высот: До 10 метров.

• Маслоподъемные петли: Если наружный блок установлен выше внутреннего более чем на 3–4 метра, на вертикальном участке газовой трубы (каждые 5-6 метров) должны быть сформированы маслоподъемные петли («гусиные шеи»). Это обеспечивает эвакуацию масла из испарителя обратно в картер компрессора потоком парообразного фреона. Без петель компрессор неизбежно заклинит от отсутствия смазки.

Дренажная система

Объем конденсата при полной нагрузке высок. Дренажный шланг должен иметь внутренний диаметр не менее 16–20 мм и прокладываться с постоянным уклоном не менее 2–3 см на погонный метр. В серверных и помещениях с дорогой отделкой рекомендуется использование жесткой ПВХ трубы вместо гофры для исключения провисаний (сифонов) и застоя воды, ведущего к образованию слизистых пробок и протечкам.

7. Сценарии применения: Где CH-S24XP9 незаменим?

Анализ технических характеристик позволяет выделить целевые профили эксплуатации, где данная модель превосходит инверторные или бытовые аналоги по совокупности факторов (цена/надежность/результат):

1. Торговые павильоны и магазины (Retail): Высокие теплопритоки от холодильного оборудования, освещения и людей. Двери часто открываются. Инвертор в таких условиях будет постоянно работать на пределе, пытаясь стабилизировать температуру, что нивелирует его экономичность и снижает ресурс. Мощный On/Off блок серии Air Master Evo просто выдает поток холода, эффективно отсекая теплопоступления.

2. Серверные комнаты (Server Rooms): Оборудование работает круглосуточно, теплопритоки постоянны. Точность температуры не критична (±2°C допустимо), важен ресурс и способность быстро восстанавливать холод после сбоя питания (функция Auto Restart). On/Off системы здесь часто предпочтительнее из-за простоты ремонта и отсутствия сложной электроники, уязвимой к статике. Для зимней эксплуатации требуется установка «Зимнего комплекта» (регулятор давления конденсации + подогрев картера).

3. Офисы Open-Space: Необходимость «пробить» холодным воздухом большую дистанцию и создать комфортную среду для большого количества сотрудников.

4. Загородные дома с большими гостиными: Эффективное охлаждение помещений со «вторым светом» или панорамным остеклением, где пиковая тепловая нагрузка в солнечный день превышает возможности стандартных моделей.

8. Экономическое обоснование и вывод

Сплит-система Cooper&Hunter CH-S24XP9 Air Master Evo — это индустриальный инструмент в форм-факторе бытового кондиционера.

Аргументы «ЗА» (Pro):

• Мощность: Честные ~7 кВт холода, обеспеченные массивным теплообменником и мощным компрессором.

• Надежность: Проверенная десятилетиями схема Fixed Speed (On/Off). Минимум электроники — минимум точек отказа.

• Цена: Существенно ниже инверторных аналогов той же мощности (класс 24). Экономия на CAPEX (капитальных затратах) может составлять до 30–40%.

• Ремонтопригодность: Любой узел (пусковой конденсатор, реле, вентилятор) заменяется без сложной диагностики и дорогостоящих плат. Запчасти доступны и унифицированы.

Ограничения (Contra):

• Энергопотребление: Потребляемая мощность высока. При частичной нагрузке проигрывает инвертору в OPEX (операционных затратах).

• Комфорт: Заметный шум воздушного потока и температурный гистерезис.

• Сеть: Высокие пусковые токи требуют качественной проводки и надежных автоматов защиты.

Резюме: Модель CH-S24XP9 является оптимальным и безальтернативным выбором для рационального заказчика, которому необходимо эффективно и надежно охладить большое помещение, не переплачивая за ненужные в данном контексте функции точного контроля температуры и акустического комфорта. Это решение для тех, кто понимает физику процессов и выбирает оборудование исходя из инженерной целесообразности, а не маркетинговых трендов. Устройство полностью готово к интеграции в жесткие условия коммерческой эксплуатации, обеспечивая стабильный микроклимат там, где менее мощные бытовые модели окажутся бессильны.
