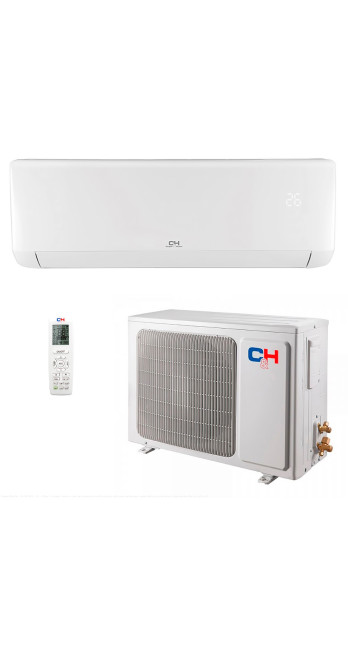

Описание Кондиционер воздуха Cooper&Hunter CH-S12XN7

Инженерный анализ и техническая спецификация системы кондиционирования Cooper&Hunter CH-S12XN7

1. Архитектурная концепция и позиционирование

Модель Cooper&Hunter CH-S12XN7 относится к серии Prima Plus и представляет собой классическую сплит-систему с компрессором постоянной производительности (тип On/Off). В условиях рынка климатической техники 2026 года данное оборудование занимает нишу базовых решений, ориентированных на приоритет ремонтопригодности, устойчивости к нестабильным электросетям и минимизации начальных капиталовложений.

В отличие от инверторных систем, регулирующих мощность изменением частоты вращения двигателя, CH-S12XN7 функционирует по дискретному алгоритму: работа на полной мощности до достижения целевой температуры, отключение компрессора, и повторный запуск при выходе температуры за пределы гистерезиса (обычно 1–2°C). Данная архитектура определяет специфику эксплуатации: система демонстрирует высокую скорость набора температуры, однако создает циклические нагрузки на электросеть и допускает большие температурные колебания в обслуживаемом объеме по сравнению с инверторными аналогами.

Система рассчитана на обслуживание помещений площадью до 35 квадратных метров при стандартной высоте потолков (до 2.7 м) и умеренных теплопритоках. Индекс «12» в маркировке (12000 BTU) указывает на холодопроизводительность номиналом 3.55 кВт. Это значение является критическим параметром при расчете теплового баланса: установка данной модели в помещениях с панорамным остеклением на южной стороне или в серверных комнатах с высокой плотностью оборудования требует введения поправочных коэффициентов запаса мощности.

2. Термодинамический контур и эффективность

Основой холодильного контура выступает хладагент R410A. Это двухкомпонентная смесь гидрофторуглеродов (50% R32 и 50% R125), характеризующаяся нулевым потенциалом разрушения озона. С инженерной точки зрения, использование R410A в данной модели обеспечивает высокую удельную хладопроизводительность, что позволяет уменьшить габариты теплообменников без потери эффективности. Однако, отсутствие температурного глайда (фазового перехода при постоянной температуре) требует строгого соблюдения технологии вакуумирования при монтаже для исключения попадания неконденсируемых примесей.

Энергоэффективность модели классифицируется по стандарту Class A.

• EER (Energy Efficiency Ratio) — 3.21. На каждый затраченный киловатт электроэнергии в режиме охлаждения система генерирует 3.21 кВт холода.

• COP (Coefficient of Performance) — 3.61. В режиме обогрева коэффициент преобразования выше, что обусловлено физикой теплового насоса и добавлением тепла работы сжатия компрессора к переносимой энергии.

Важно отметить, что указанные параметры валидны при номинальных условиях (температура наружного воздуха +35°C для холода и +7°C для тепла). При отклонении внешних условий эффективность системы нелинейно снижается. График падения производительности для неинверторных систем более крутой, чем для инверторов, что делает модель CH-S12XN7 оптимальной для использования преимущественно в диапазоне температур от -7°C до +43°C.

Теплообменники внешнего и внутреннего блоков обработаны покрытием Green-Fin. Это антикоррозийный слой, критически важный для сохранения коэффициента теплопередачи на протяжении жизненного цикла изделия. Окисление алюминиевых ламелей приводит к росту аэродинамического сопротивления и ухудшению теплосъема, что для систем On/Off типа чревато повышением давления конденсации и аварийным отключением по току.

3. Функциональный анализ системы управления

Электронная логика управления CH-S12XN7 построена на базе микропроцессора, обрабатывающего сигналы от группы термисторов. Ключевой особенностью является реализация функции I-FEEL.

Технология I-FEEL

В стандартном режиме сплит-система ориентируется на датчик температуры входящего воздуха, расположенный во внутреннем блоке (под потолком). Учитывая физику конвекции, температура под потолком всегда выше, чем в зоне пребывания человека, что создает погрешность регулирования («стратификация воздуха»). Активация режима I-FEEL переключает управляющий контур на термистор, интегрированный в пульт дистанционного управления. Это позволяет системе регулировать работу компрессора, опираясь на локальную температуру в точке нахождения пользователя, обеспечивая более точный климатический контроль.

Алгоритмы защиты и гигиены

1. Интеллектуальная разморозка. В режиме обогрева при низких температурах на внешнем блоке неизбежно образование инея. Система CH-S12XN7 не использует таймерный метод (разморозка каждые X минут), а анализирует температурную дельту теплообменника. Процесс оттаивания запускается только при реальном снижении теплопередачи, что минимизирует время простоя и экономит энергию.

2. Защита от обдува холодным воздухом. При запуске на обогрев вентилятор внутреннего блока блокируется до тех пор, пока теплообменник не прогреется до рабочей температуры. Это исключает дискомфорт пользователя от потока холодного воздуха.

3. Самоочистка (Double Self-Clean). После выключения системы в режиме охлаждения вентилятор продолжает работу для удаления влаги с испарителя. Это предотвращает создание питательной среды для плесени и бактерий, что является критическим фактором биологической безопасности климатического оборудования.

4. Система фильтрации воздуха: CH SMART-ION

Модель оснащена технологией тотальной очистки воздуха нового поколения. Инженерная реализация включает отдельный генератор ионов (ионизатор), расположенный в потоке нагнетаемого воздуха.

Принцип действия основан на генерации статического напряжения, которое насыщает проходящий воздух отрицательно заряженными ионами. Анионы притягиваются к частицам пыли, бактериям и аллергенам, имеющим, как правило, положительный или нейтральный заряд. В результате микрочастицы утяжеляются и оседают, либо их оболочки разрушаются (в случае микроорганизмов).

Важное ограничение: Данная система является вспомогательной и не заменяет полноценные очистители воздуха с HEPA-фильтрами, особенно в условиях высокой запыленности или аллергологических показаний. Она эффективна для снижения фоновой концентрации взвешенных частиц и нейтрализации запахов, но не является медицинским инструментом стерилизации. Дополнительно установлен электростатический эко-фильтр, требующий регулярной механической очистки (промывки) не реже одного раза в 2-3 недели для поддержания номинального расхода воздуха.

5. Акустические характеристики и аэродинамика

Уровень звукового давления внутреннего блока CH-S12XN7 варьируется в диапазоне 26/29/31/34 дБА. Значение 26 дБА достигается на минимальной скорости вентилятора и является комфортным для дневного пребывания, однако может быть различимым в ночное время в условиях полной тишины (фоновый шум спальни ночью составляет около 20–25 дБА).

Конструкция внутреннего блока использует вентилятор поперечного потока (тангециальный) увеличенного диаметра. Это инженерное решение позволяет снизить угловую скорость вращения при сохранении объемного расхода воздуха (до 550 м³/ч). Снижение оборотов прямо коррелирует с уменьшением аэродинамического шума и вибраций. Корпус выполнен из качественного ABS-пластика, устойчивого к термическим деформациям, что минимизирует появление посторонних звуков (треска) при изменении температуры корпуса во время циклов охлаждения/нагрева.

6. Эксплуатационные ограничения и требования к монтажу

Для обеспечения заявленного срока службы и сохранения гарантийных обязательств необходимо соблюдение строгих инженерных требований при инсталляции.

Фреоновая магистраль

• Максимальная длина трассы: 15 метров. Превышение этого параметра приведет к критическому падению производительности и масляному голоданию компрессора.

• Максимальный перепад высот: 10 метров. При перепаде более 5 метров требуется организация маслоподъемных петель на газовой линии для возврата масла в картер компрессора.

• Дозаправка: Заводская заправка рассчитана на 5 метров трассы. При длине свыше 5 метров требуется дозаправка R410A из расчета 15-20 грамм на каждый дополнительный метр.

Электропитание

Потребляемая мощность системы составляет 1.10 кВт (охлаждение) и 0.99 кВт (нагрев). Однако, являясь системой On/Off, кондиционер характеризуется высокими пусковыми токами (в 5–7 раз превышающими номинал) в момент старта компрессора.

• Требование: Подключение должно производиться к выделенной линии с автоматическим выключателем типа C (для индуктивных нагрузок).

• Риск: Использование в сетях со слабой проводкой или в дачных поселках с просадками напряжения может вызывать кратковременное мерцание освещения или срабатывание защиты чувствительной электроники. Встроенная система стабилизации напряжения и безопасного низковольтного старта частично компенсирует эту проблему, но не устраняет физику процессов асинхронного двигателя.

Температурный диапазон

Нижний предел работы на обогрев составляет -7°C. Эксплуатация при более низких температурах без установки дополнительного «зимнего комплекта» (подогрев картера, замедлитель вентилятора) строго запрещена. Это приведет к значительному повышению вязкости масла, отсутствию смазки при старте и, как следствие, к механическому износу или заклиниванию компрессора. Для полноценного обогрева зимой рекомендуется использовать модели серий Arctic или Nordic.

7. Сценарии использования и целесообразность выбора

Рекомендованные сценарии (Positive Match):

1. Офисные помещения и коммерческая недвижимость. Где приоритетом является быстрое охлаждение и надежность при интенсивной эксплуатации в рабочее время. Шумность внутреннего блока нивелируется офисным фоном.

2. Арендное жилье. Оптимальное соотношение цены, надежности и простоты управления. Низкая стоимость ремонта в случае поломки (отсутствие дорогих силовых плат инвертора).

3. Помещения с нестабильным электроснабжением. Системы On/Off более устойчивы к скачкам напряжения по сравнению со сложной электроникой инверторов, при условии качественной защиты на вводе.

4. Серверные комнаты (с доработкой). Возможность интеграции модулей ротации и работа на полную мощность делает модель пригодной для технологического охлаждения (при установке зимнего комплекта).

Нерекомендованные сценарии (Negative Match):

1. Спальни и детские с высокими требованиями к тишине. Щелчки реле включения компрессора и перепады температуры могут нарушать сон чувствительных пользователей.

2. Основной источник отопления. Ограничение до -7°C делает модель непригодной для использования в качестве единственного источника тепла в климате с холодными зимами.

3. Помещения с жесткими требованиями к стабильности температуры. Гистерезис в 1–2 градуса может быть ощутим.

8. Агрегированные технические данные

Ниже представлены верифицированные параметры, необходимые для инженерного проектирования установки.

9. Диагностика и обслуживание

Модель CH-S12XN7 оснащена системой самодиагностики. При возникновении неисправности процессор блокирует работу устройства и выводит код ошибки на LED-дисплей. Это существенно упрощает коммуникацию с сервисным центром.

Регламент обязательного обслуживания:

1. Фильтры грубой очистки: Промывка каждые 2 недели активной эксплуатации. Забитые фильтры снижают поток воздуха, что ведет к обмерзанию испарителя и риску гидроудара компрессора (попадание жидкого фреона).

2. Теплообменник внешнего блока: Очистка от пуха, пыли и реагентов 1 раз в год (перед сезоном). Загрязнение конденсатора критически повышает давление в системе и потребление электроэнергии.

3. Дренажная система: Проверка пропускной способности 1 раз в год для предотвращения протечек конденсата внутрь помещения.

Заключение

Cooper&Hunter CH-S12XN7 представляет собой инженерно сбалансированное решение класса «Standard». Отказ от инверторной технологии в пользу классической схемы On/Off является осознанным компромиссом, позволяющим достичь высокой надежности, ремонтопригодности и снижения начальной стоимости при сохранении приемлемых показателей энергоэффективности и комфорта. Модель полностью соответствует заявленным характеристикам при условии эксплуатации в рамках специфицированных температурных диапазонов и соблюдения правил монтажа. Это рациональный выбор для пользователей, ищущих долговечный инструмент климат-контроля без переплаты за избыточный функционал. Выбор данной модели должен базироваться на понимании физики её работы и соотнесении с конкретными условиями помещения.
