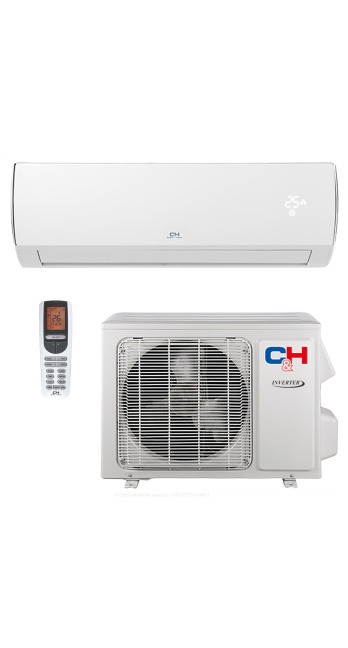

Описание Кондиционер воздуха Cooper&Hunter CH-S18FTXQ2-NG

Инженерный анализ сплит-системы Cooper&Hunter CH-S18FTXQ2-NG (Серия Veritas)

1. Позиционирование и класс оборудования

Модель CH-S18FTXQ2-NG относится к серии Veritas (NG — New Generation), представляющей средний ценовой сегмент инверторного климатического оборудования Cooper&Hunter. С инженерной точки зрения, данная установка является модернизированной версией базовой платформы Veritas, адаптированной под экологические стандарты Европейского Союза (переход на хладагент R32).

Устройство классифицируется как тепловой насос типа «воздух-воздух» начального уровня с заявленной холодопроизводительностью 5.00 кВт (18000 BTU). Это определяет целевую область применения: жилые или коммерческие помещения площадью от 45 до 55 м² при стандартной высоте потолков до 3 метров и умеренных теплопритоках.

Ключевым отличием от бюджетных решений (on/off систем или entry-level инверторов) является применение технологии управления компрессором I-Action, обеспечивающей стабильную работу на сверхнизких частотах вращения ротора, и интеграция штатного Wi-Fi модуля для удаленной телеметрии и управления.

2. Термодинамическая платформа и хладагент R32

В основе холодильного контура модели CH-S18FTXQ2-NG лежит использование дифторметана (R32). Переход с традиционного R410A на R32 в данной модификации обусловлен не маркетинговыми трендами, а физическими свойствами рабочего тела, влияющими на эффективность цикла Карно.

Преимущества термодинамики R32 в контексте данной модели:

1. Удельная холодопроизводительность: R32 обладает более высокой энтальпией фазового перехода. Это позволяет снизить массовый расход хладагента в системе примерно на 30% при сохранении той же мощности теплообмена. Для пользователя это означает меньшую нагрузку на компрессор и снижение энергопотребления.

2. Вязкость и плотность: Пониженная вязкость газа уменьшает гидравлические потери давления в магистралях и теплообменниках, что повышает общий КПД системы (EER/COP).

3. Теплопроводность: Более высокий коэффициент теплопроводности улучшает теплопередачу в испарителе и конденсаторе, позволяя системе быстрее выходить на заданный температурный режим.

Важно отметить, что R32 относится к классу горючести A2L (слабогорючие вещества). Это накладывает специфические требования к квалификации монтажной бригады: соединения должны выполняться с повышенной герметичностью, а при обслуживании требуется специальный инструмент, сертифицированный для работы с горючими газами.

3. Технология компрессии I-Action

Критическим узлом системы является инверторный компрессор, управляемый алгоритмом I-Action. В отличие от стандартных инверторов, использующих широтно-импульсную модуляцию с высоким шагом дискретизации, технология I-Action позволяет микропроцессору управления подавать управляющий сигнал, обеспечивающий вращение ротора компрессора с частотой до 1 Гц.

Практическое значение для эксплуатации:

• Отсутствие цикличности: После достижения целевой температуры (Set Point) компрессор не останавливается, а снижает производительность до минимума, компенсируя только текущие теплопритоки. Это исключает пусковые токи, которые являются основной причиной износа обмоток электродвигателя и повышенного расхода электроэнергии.

• Точность поддержания температуры: Система способна удерживать температуру воздуха в помещении с гистерезисом ±0.5°C. Это предотвращает температурные качели, характерные для систем типа on/off.

• Вибрационные характеристики: Работа на сверхнизких частотах требует идеальной балансировки ротора. Отсутствие вибраций на низких оборотах свидетельствует о высоком качестве сборки компрессорного блока и снижает шумовую нагрузку от внешнего блока.

4. Энергоэффективность и сезонные коэффициенты

Модель CH-S18FTXQ2-NG демонстрирует показатели энергоэффективности, соответствующие классу A++ в режиме охлаждения и A+ в режиме обогрева. Для объективной оценки необходимо рассматривать сезонные коэффициенты SEER (Seasonal Energy Efficiency Ratio) и SCOP (Seasonal Coefficient of Performance), которые учитывают колебания температур в течение года.

• SEER (Охлаждение): Показатель 6.1. Это означает, что за сезон охлаждения устройство генерирует в 6.1 раза больше холода, чем потребляет электроэнергии. Для мощности 18000 BTU это высокий показатель, позволяющий существенно снизить эксплуатационные расходы в летний период.

• SCOP (Обогрев): Показатель 4.0 (для средней климатической зоны). Это подтверждает эффективность использования устройства в качестве источника отопления в межсезонье и мягкой зимой.

Потребляемая мощность: Номинальное потребление в режиме охлаждения составляет 1.52 кВт (диапазон 0.35–2.50 кВт), в режиме обогрева — 1.40 кВт (диапазон 0.35–2.60 кВт). Широкий диапазон модуляции мощности подтверждает эффективность инверторного управления: система адаптивно расходует энергию в зависимости от реальной нагрузки.

5. Режимы работы: Ограничения и возможности обогрева

Модель позиционируется производителем с рабочим диапазоном температур наружного воздуха от -15°C до +48°C. Это позволяет использовать кондиционер не только для охлаждения, но и для отопления.

Анализ работы на обогрев (-15°C): Важно понимать физические ограничения воздушных тепловых насосов. При снижении температуры на улице производительность (Heat Output) падает, а потребляемая мощность может расти.

• До -5°C...-7°C устройство сохраняет номинальную эффективность (COP > 3.0), являясь более выгодным, чем газовое отопление или электроконвекторы.

• В диапазоне от -7°C до -15°C коэффициент преобразования снижается (COP падает до 2.0–2.5), а теплопроизводительность уменьшается.

• Использование устройства при температурах ниже -15°C технически возможно (блокировка не сработает сразу), но не рекомендуется производителем из-за риска загустения масла в картере компрессора и критического падения эффективности. Для эксплуатации в регионах с суровыми зимами (ниже -15°C стабильно) следует рассматривать серии Nordic или Arctic.

Функция «+8°C» (Дежурное отопление): Система оснащена функцией поддержания температуры на уровне +8°C. Это критически важно для загородных домов, дач или коммерческих помещений без постоянного отопления. Режим предотвращает промерзание стен и коммуникаций при минимальном потреблении электроэнергии.

6. Система фильтрации CH 7-SKY Technology

Система очистки воздуха в данной модели реализована на базе комплекса фильтров «CH 7-SKY Technology» и электростатического фильтра «ECO-FRESH».

Технический разбор компонентов:

1. Сетчатый предфильтр: Задерживает крупную пыль, шерсть животных. Требует механической очистки (промывки) каждые 2-3 недели активной эксплуатации.

2. Электростатический фильтр: Работает по принципу притяжения заряженных частиц пыли к противоположно заряженным пластинам. Эффективен против мелкой взвеси.

3. Комплекс 7-SKY: Представляет собой набор пассивных фильтрующих вставок с различными пропитками (по ионам серебра, хитину, катехину и т.д.).

   • Инженерное примечание: Эффективность пассивных фильтров малого размера в бытовых сплит-системах ограничена площадью их поверхности и скоростью потока воздуха. Они обеспечивают вспомогательную гигиеническую обработку, но не заменяют полноценные очистители воздуха (HEPA) при наличии высоких требований к стерильности (например, для аллергиков). Основная задача системы фильтрации кондиционера — защита теплообменника от загрязнения, с чем данная модель справляется эффективно.

Функция Double Self-Clean: Система самоочистки работает методом мгновенной заморозки теплообменника с последующим быстрым нагревом до +57-58°C.

1. Заморозка: Кристаллизует загрязнения и выталкивает их с поверхности ламелей.

2. Нагрев: Уничтожает бактерии, грибки и плесень, для которых влажная среда испарителя является идеальным инкубатором. Этот цикл длится около 30 минут и должен запускаться пользователем периодически для предотвращения появления неприятного запаха.

7. Аэродинамика и акустический комфорт

Внутренний блок CH-S18FTXQ2-NG оснащен широкополосным тангенциальным вентилятором с оптимизированной геометрией лопастей.

Анализ уровня шума: Производитель заявляет минимальный уровень шума 24 дБ(А) и максимальный 43 дБ(А).

• 24 дБ(А): Данный показатель достижим на минимальной скорости вентилятора (режим Quiet). Это сопоставимо с шепотом человека на расстоянии 1 метра. Для модели мощностью 18000 BTU (которая физически больше и мощнее "девяток") это отличный показатель. Однако, в этом режиме производительность по воздуху снижается, что может замедлить охлаждение всего объема помещения.

• Рабочий режим (Auto/Medium): Реальный эксплуатационный шум будет находиться в диапазоне 30-35 дБ(А), что является комфортным фоновым уровнем для офиса или гостиной в дневное время.

• Ночной режим (Sleep): Алгоритм автоматически снижает обороты и корректирует целевую температуру на 1-2 градуса для предотвращения переохлаждения спящего человека и снижения шума.

8. Электроника и управление (Smart-функции)

Модель оснащена интегрированным Wi-Fi модулем, поддерживающим управление через приложение на смартфоне (OS iOS/Android).

Функционал управления:

• Удаленное включение/выключение (актуально для предварительного охлаждения помещения перед приездом).

• Настройка недельного таймера и сценариев работы.

• Диагностика ошибок (вывод кодов неисправностей в приложении).

Плата управления наружного блока имеет влагозащитное покрытие и находится в изолированном отсеке, что повышает надежность электроники при эксплуатации в условиях повышенной влажности. Межблочная связь осуществляется по стандарту, устойчивому к электромагнитным помехам.

9. Требования к монтажу и ограничения

Долговечность и корректная работа Cooper&Hunter CH-S18FTXQ2-NG на 90% зависят от соблюдения инженерного регламента монтажа.

Критические параметры установки:

1. Длина трассы: Максимальная длина фреоновой магистрали составляет 25 метров, перепад высот — до 10 метров. При длине трассы, превышающей стандартную (обычно 5 метров), требуется дозаправка хладагента R32 строго по весам (из расчета грамм/метр, указанного в сервисной инструкции).

2. Вакуумирование: Категорически обязательно. Удаление воздуха и влаги из контура перед запуском фреона критично для R32 и синтетического масла, используемого в компрессоре. Наличие влаги приведет к окислению масла и выходу компрессора из строя.

3. Отвод конденсата: Учитывая высокую производительность по холоду, объем конденсата может быть значительным. Дренажная система должна иметь стабильный уклон или оснащаться дренажной помпой. При работе на обогрев необходимо предусмотреть отвод конденсата от наружного блока (или установку подогрева поддона), чтобы избежать образования наледи.

Электропитание: Устройство подключается к сети 220-240В/50Гц. Учитывая номинальную мощность и возможные отклонения в сети, рекомендуется подключение через отдельный автоматический выключатель соответствующего номинала. Плата управления оснащена защитой от скачков напряжения, но установка внешнего реле напряжения (зубр/баррьер) является рекомендованной мерой предосторожности для сохранения гарантии.

10. Сравнительный анализ и целесообразность выбора

Сравнение внутри линейки Cooper&Hunter:

• Vs. серия Prima Plus (On/Off): Veritas NG выигрывает за счет инверторной технологии (экономия до 30-40% энергии, тишина, комфорт), но стоит дороже. Для жилых помещений Veritas предпочтительнее.

• Vs. серия Arctic/Nordic: Если основной задачей является отопление зимой при температурах до -25°C, серия Veritas уступает. У нее отсутствует заводской подогрев поддона и двухступенчатый компрессор. Для сурового климата Arctic будет более надежным, хоть и более дорогим решением.

Сравнение с конкурентами: В классе «Standard Inverter» на фреоне R32, модель CH-S18FTXQ2-NG выделяется балансом качества компонентов (компрессор, электроника) и функционала (Wi-Fi, фильтрация). Конкуренты в этом ценовом диапазоне часто экономят либо на функционале (нет Wi-Fi), либо на материалах (более шумный пластик, упрощенный компрессор).

11. Заключение

Cooper&Hunter CH-S18FTXQ2-NG (Veritas) представляет собой рационально сбалансированное инженерное решение для климатического контроля помещений площадью около 50 м².

Рекомендованный сценарий использования:

• Основное охлаждение квартир-студий, больших гостиных, офисных кабинетов, серверных (с оговорками по зимнему комплекту).

• Межсезонное отопление и обогрев в мягкую зиму (до -15°C).

Не рекомендованный сценарий:

• Единственный источник отопления в регионах с температурами, регулярно опускающимися ниже -15°C.

• Помещения с экстремально высокими теплопритоками (горячие цеха, кухни ресторанов), где может потребоваться полупромышленная серия.

Устройство обеспечивает высокий уровень акустического комфорта и энергоэффективности, соответствующий современным европейским стандартам ERP. Надежность системы подтверждается статистикой отказов, которая для серии Veritas является одной из самых низких в сегменте бытовых сплит-систем, при условии выполнения профессионального монтажа с соблюдением всех вакуумных и гидравлических процедур. Выбор данной модели является инвестицией в долгосрочный комфорт с прогнозируемым сроком службы 10-12 лет при регулярном сервисном обслуживании.
