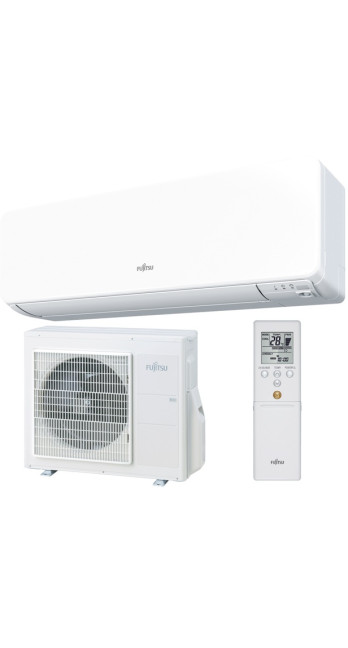

Кондиционер воздуха Fujitsu ASYG12KGTB/AOYG12KGCA

Описание Кондиционер воздуха Fujitsu ASYG12KGTB/AOYG12KGCA

Инженерно-технический анализ системы кондиционирования Fujitsu ASYG12KGTB/AOYG12KGCA

Проектирование микроклиматических систем в современных жилых и офисных пространствах требует глубокого понимания физических процессов теплообмена и алгоритмов управления мощностью. Кондиционер Fujitsu серии KG, модель ASYG12KGTB (внутренний блок) и AOYG12KGCA (наружный блок), представляет собой сложный инженерный комплекс, разработанный для обеспечения высокоточной терморегуляции. В данном документе рассматриваются конструктивные особенности, термодинамические параметры и логические протоколы работы системы, позволяющие классифицировать её как решение премиального сегмента с точки зрения энергетической эффективности и акустического комфорта.

1. Архитектура теплообмена и термодинамические показатели

В основе эффективности модели ASYG12KGTB лежит гибридная конструкция теплообменника внутреннего блока. Инженеры Fujitsu General применили технологию высокоплотного расположения медных трубок малого диаметра (5-7 мм), что позволило увеличить площадь поверхности теплообмена при сохранении компактных габаритов корпуса. Глубина внутреннего блока составляет всего 215 мм, что является критическим параметром для интеграции в интерьеры с ограниченным пространством.

Использование хладагента R32 (дифторметан) определяет ключевые эксплуатационные преимущества. В отличие от смеси R410A, однокомпонентный хладагент R32 обладает на 67% более низким потенциалом глобального потепления (GWP) и характеризуется более высокой теплопроводностью и меньшей вязкостью. С физической точки зрения это снижает потери давления в холодильном контуре и позволяет уменьшить массу заправки хладагента на 10-15%. При этом удельная холодопроизводительность системы возрастает, что напрямую отражается на показателях сезонной энергоэффективности.

Коэффициент SEER (Seasonal Energy Efficiency Ratio) для данной модели составляет 8.51, что соответствует высшему классу энергоэффективности A+++ по европейской классификации. В режиме обогрева коэффициент SCOP (Seasonal Coefficient of Performance) достигает значения 5.10. Это означает, что на каждый потребленный киловатт электрической энергии система генерирует в среднем более пяти киловатт тепловой энергии в течение отопительного сезона. Такие показатели достигаются за счет точного согласования работы компрессора и вентиляторов с текущей тепловой нагрузкой.

2. Технология инверторного управления и компрессорный агрегат

Система базируется на технологии I-PAM (Inverter-Programmable Adaptive Module) и V-PAM (Vector-Programmable Adaptive Module). Эти алгоритмы управления позволяют оптимизировать кривую крутящего момента электродвигателя компрессора. В наружном блоке AOYG12KGCA установлен двухроторный компрессор постоянного тока (DC Twin Rotary), который отличается сниженным уровнем вибраций и расширенным диапазоном модуляции мощности.

Векторное управление (V-PAM) обеспечивает более плавный запуск и стабильную работу на сверхнизких частотах вращения ротора. Это критически важно при достижении целевой температуры, когда системе необходимо поддерживать тепловой баланс без циклического включения и выключения (так называемый «старт-стоп»), что существенно продлевает ресурс механических частей и минимизирует пусковые токи в электросети. Конструкция компрессора включает неодимовые магниты в роторе, что повышает КПД двигателя на 10% по сравнению с традиционными ферритовыми решениями.

3. Интеллектуальные алгоритмы и сенсорное управление

Модель ASYG12KGTB оснащена датчиком Human Sensor, работающим в инфракрасном диапазоне. Физический принцип работы датчика основан на детекции перемещения объектов, имеющих температуру, отличную от общего фона помещения. Логическая схема управления интегрирована в контроллер внутреннего блока и выполняет следующие функции: если в течение 20 минут в зоне охвата датчика не обнаруживается движение, система автоматически переходит в режим энергосбережения, повышая (в режиме охлаждения) или понижая (в режиме обогрева) целевую температуру на 2 градуса Цельсия.

При возвращении пользователя в помещение система мгновенно восстанавливает заданные параметры. Это позволяет сократить непроизводительные затраты электроэнергии в офисных помещениях или жилых комнатах с переменной активностью. Важно отметить, что чувствительность датчика настроена таким образом, чтобы минимизировать ложные срабатывания от домашних животных малого размера, хотя полная гарантия исключения таких срабатываний невозможна в силу законов теплового излучения.

4. Аэродинамика и акустические характеристики

Одной из сложнейших инженерных задач при проектировании компактных внутренних блоков является снижение аэродинамического шума. В ASYG12KGTB применен вентилятор увеличенного диаметра с оптимизированной формой лопастей, изготовленных из высокопрочных полимерных материалов. Это позволило достичь уровня звукового давления в 19 дБ(А) в режиме Quiet. Для сравнения, порог слышимости человеческого уха в тихой комнате обычно составляет около 20-25 дБ(А).

Снижение шума достигнуто не только за счет аэродинамики, но и благодаря использованию бесщеточных двигателей постоянного тока (DC Motor) для привода вентиляторов как внутреннего, так и наружного блоков. Отсутствие механических щеток устраняет фрикционный шум и повышает надежность узла. Конструкция распределительных жалюзи обеспечивает широкий угол охвата и предотвращает возникновение зон термического дискомфорта (сквозняков) за счет эффекта Коанда — когда поток холодного воздуха направляется вдоль потолка, постепенно и равномерно опускаясь вниз.

5. Система фильтрации и подготовки воздуха

Очистка воздуха в модели Fujitsu ASYG12KGTB реализована через многоступенчатую систему фильтрации. Стандартный сетчатый фильтр грубой очистки задерживает крупные частицы пыли, ворс и шерсть животных. Однако основную нагрузку по биологической и химической очистке несут специализированные фильтры:

1. Яблочно-катехиновый фильтр: использует электростатический заряд для притягивания мелких частиц пыли и спор плесени. Содержащийся в нем полифенол катехин, экстрагированный из яблок, обладает способностью ингибировать активность микроорганизмов, воздействуя на их клеточную оболочку.

2. Ионный дезодорирующий фильтр: содержит мелкодисперсные керамические частицы, которые генерируют отрицательно заряженные ионы. Эти ионы окисляют и расщепляют молекулы неприятных запахов, обеспечивая дезодорацию воздуха на молекулярном уровне. Срок службы данного фильтра при регулярной промывке водой составляет до 3 лет.

Эффективность фильтрации напрямую зависит от скорости воздушного потока. В режиме максимальной производительности (Powerful) эффективность удержания мелкодисперсных частиц снижается, поэтому для глубокой очистки рекомендуется использовать средние или низкие скорости вращения вентилятора.

6. Эксплуатационные границы и технические ограничения

Проектирование системы кондиционирования требует строгого соблюдения температурных режимов, установленных заводом-изготовителем. Для Fujitsu ASYG12KGTB установлены следующие диапазоны:

• Охлаждение: от -10°C до +46°C наружной температуры.

• Обогрев: от -15°C до +24°C наружной температуры.

Работа за пределами этих границ приводит к резкому снижению эффективности (COP/EER) и может вызвать срабатывание систем защиты по давлению или температуре нагнетания компрессора. При низких отрицательных температурах в режиме обогрева включается цикл оттайки (defrost) наружного блока. Алгоритм оттайки в моделях Fujitsu оптимизирован для минимизации времени простоя: система анализирует разность температур теплообменника и наружного воздуха, запуская процесс только при реальном образовании инея, а не по таймеру.

Технические параметры соединительных линий:

• Максимальная длина магистрали: 20 метров.

• Максимальный перепад высот между блоками: 15 метров.

• Диаметр жидкостной трубки: 6.35 мм (1/4").

• Диаметр газовой трубки: 9.52 мм (3/8").

Несоблюдение ограничений по длине трассы приводит к необходимости дополнительной заправки хладагента из расчета 20 грамм на каждый метр сверх стандартных 15 метров. Превышение максимального перепада высот требует установки масляных ловушек для обеспечения возврата масла в компрессор, однако производитель рекомендует избегать таких конфигураций для сохранения гарантийных обязательств.

7. Энергопотребление и экономическое обоснование

Номинальная потребляемая мощность модели составляет 0.805 кВт в режиме охлаждения и 0.910 кВт в режиме обогрева. Благодаря инверторному управлению, в режиме частичной нагрузки (который составляет до 80% времени эксплуатации) потребление может снижаться до 0.25-0.3 кВт. Это делает систему экономически оправданной для долгосрочной эксплуатации, особенно в регионах с высокими тарифами на электроэнергию.

Внедрение функции "Economy mode" позволяет ограничить максимальный ток потребления, что полезно при эксплуатации в домах со старой электропроводкой или при одновременной работе нескольких мощных бытовых приборов. В этом режиме производительность системы ограничивается примерно на 30% от номинальной, что предотвращает перегрузку сети без полной остановки кондиционирования.

8. Режимы повышенной производительности и комфорта

Режим Powerful переводит компрессор и вентилятор внутреннего блока на максимальные обороты в течение 20 минут. Это необходимо для быстрого выхода на заданный температурный режим после длительного простоя. По истечении 20 минут система автоматически возвращается к предыдущим настройкам, предотвращая избыточное переохлаждение или перегрев помещения.

Режим 10°C Heat предназначен для предотвращения промерзания загородных домов или дач в зимний период. Система поддерживает минимальную положительную температуру, потребляя минимум энергии, что защищает инженерные коммуникации и отделку помещения от конденсата и замерзания при отсутствии людей.

Протоколы управления также включают функцию автоматического перезапуска (Auto Restart). В случае временного прекращения подачи электропитания микропроцессор сохраняет все текущие настройки в энергонезависимой памяти и восстанавливает работу системы в прежнем режиме при подаче напряжения. Эта функция критична для серверных комнат или помещений с технологическим оборудованием, где требуется непрерывное поддержание климатических параметров.

9. Механическая надежность и сервисное обслуживание

Долговечность сплит-системы Fujitsu ASYG12KGTB обусловлена качеством используемых материалов. Корпуса наружных блоков проходят многослойную антикоррозийную обработку, что важно для прибрежных районов с соленым воздухом. Теплообменник наружного блока защищен покрытием Blue Fin, которое препятствует окислению алюминиевого оребрения и сохраняет эффективность теплопередачи на протяжении всего срока службы (расчетный срок — 10-12 лет при условии регулярного обслуживания).

Регламент технического обслуживания включает:

1. Очистку воздушных фильтров внутреннего блока (каждые 2-4 недели пользователем).

2. Проверку дренажной системы на предмет засоров и грибковых образований.

3. Инспекцию давления хладагента и поиск возможных утечек манометрической станцией.

4. Очистку теплообменника наружного блока от пыли, пыльцы и техногенных загрязнений (минимум 1 раз в год).

5. Проверку затяжки электрических контактов и надежности заземления.

Важным аспектом является самодиагностика системы. При возникновении неисправности (например, выход из строя датчика температуры или блокировка двигателя вентилятора) на индикаторную панель внутреннего блока выводится код ошибки. Это существенно сокращает время поиска неисправности и снижает стоимость ремонтных работ.

10. Совместимость с системами управления и "Умным домом"

В базовой комплектации управление осуществляется с помощью беспроводного ИК-пульта. Однако архитектура платы управления предусматривает возможность подключения опционального Wi-Fi адаптера. Через приложение FGLair пользователь получает возможность дистанционного контроля параметров, настройки недельного таймера и мониторинга энергопотребления со смартфона.

Также возможна интеграция в профессиональные системы автоматизации (BMS) через шлюзы KNX, Modbus или LonWorks. Это позволяет объединять десятки кондиционеров в единую сеть управления зданием, оптимизируя общие затраты на климатизацию. Наличие порта для подключения проводного пульта управления расширяет возможности использования модели в коммерческих объектах, где требуется ограничение доступа к настройкам или централизованный контроль.

11. Экологические аспекты и соответствие стандартам

Модель Fujitsu ASYG12KGTB полностью соответствует директиве ErP (Energy-related Products) Европейского Союза, которая устанавливает жесткие требования к экологическому проектированию и энергетической маркировке. Использование хладагента R32 не только повышает эффективность, но и упрощает процесс рециркуляции газа по окончании срока службы оборудования.

Химическая стабильность R32 позволяет осуществлять дозаправку системы без необходимости полной замены хладагента, что характерно для некоторых многокомпонентных смесей, склонных к фракционированию (изменению состава при утечке одного из компонентов). Это снижает эксплуатационные расходы и минимизирует антропогенное воздействие на атмосферу.

12. Анализ конструктивных особенностей внутреннего блока

Внутренний блок ASYG12KGTB выполнен в дизайне "Premium Slim". Передняя панель имеет матовую текстуру, которая устойчива к появлению царапин и не бликует при искусственном освещении. Конструкция воздухораспределителя предусматривает автоматическое покачивание жалюзи в вертикальной плоскости, что обеспечивает объемное распределение воздуха.

Механизм крепления внутреннего блока упрощен для монтажных бригад: усиленная монтажная пластина и увеличенное пространство для укладки медных трубок позволяют минимизировать риск заломов магистрали. Съемная нижняя панель обеспечивает доступ к клеммным колодкам и дренажному поддону без полного демонтажа корпуса, что значительно облегчает сервисное обслуживание.

13. Термическая динамика и расчет мощности

При выборе модели ASYG12KGTB важно учитывать, что номинальная холодопроизводительность 3.4 кВт (диапазон 0.9-4.1 кВт) рассчитана на помещение площадью до 35 квадратных метров при стандартной высоте потолков 2.7 м и средних теплопоступлениях. В случае наличия панорамного остекления, выходящего на южную сторону, или большого количества тепловыделяющего оборудования (серверы, мощные рабочие станции), фактическая площадь обслуживания может быть скорректирована в меньшую сторону.

Точный расчет теплового баланса должен включать:

• $Q_{walls}$ — теплопередачу через ограждающие конструкции.

• $Q_{windows}$ — радиационную составляющую солнечной энергии.

• $Q_{people}$ — скрытую и явную теплоту от находящихся в помещении людей (около 100-130 Вт на человека).

• $Q_{equipment}$ — суммарную мощность электроприборов.

Модель ASYG12KGTB обладает достаточным запасом мощности для компенсации пиковых нагрузок благодаря инвертору, способному кратковременно работать на повышенных частотах. Однако для обеспечения максимального срока службы рекомендуется, чтобы расчетная тепловая нагрузка помещения составляла 70-80% от номинальной мощности кондиционера.

14. Сравнение с альтернативными технологиями

В отличие от систем прямого испарения без инверторного управления, Fujitsu KG обеспечивает отклонение от заданной температуры не более чем на 0.5°C. Это исключает возникновение «температурных качелей», которые являются основной причиной дискомфорта и простудных заболеваний. По сравнению с водяными системами кондиционирования (фанкойлами), сплит-система на R32 обладает более высоким КПД за счет отсутствия промежуточного теплоносителя и насосных групп.

Технология All DC Inverter, примененная в данной модели, превосходит стандартные AC-инверторы по глубине регулирования и уровню электромагнитных помех. Это позволяет использовать кондиционер в помещениях с чувствительной аудио- и видеоаппаратурой или медицинским оборудованием.

15. Инженерное заключение

Сплит-система Fujitsu ASYG12KGTB / AOYG12KGCA является результатом глубокой инженерной оптимизации, направленной на достижение баланса между габаритами, энергетической эффективностью и акустическим давлением. Применение хладагента R32 в сочетании с двухроторным компрессором и гибридным теплообменником выводит модель на уровень технологического лидерства в классе бытовых систем кондиционирования.

Рациональный выбор данной модели обоснован не маркетинговыми характеристиками, а проверяемыми техническими параметрами: коэффициентами SEER/SCOP, уровнем шума в 19 дБ(А) и наличием интеллектуальных систем энергосбережения. Устройство пригодно для эксплуатации в широком диапазоне климатических условий, обеспечивая стабильную работу как на охлаждение при +46°C, так и на обогрев при -15°C.

Для конечного потребителя это означает не только комфортный микроклимат, но и прозрачную структуру затрат на жизненный цикл оборудования, где высокая начальная стоимость компенсируется низким энергопотреблением и длительным периодом наработки на отказ. Профессиональный монтаж и соблюдение регламентов обслуживания являются обязательными условиями для реализации заложенного инженерного потенциала.

Данный технический обзор подготовлен на основе документации производителя и принципов физики тепловых процессов, обеспечивая объективную базу для принятия решения о закупке и интеграции оборудования в инженерные системы зданий. Совокупность характеристик позволяет рекомендовать Fujitsu ASYG12KGTB как эталонное решение для объектов с повышенными требованиями к надежности и комфорту.
