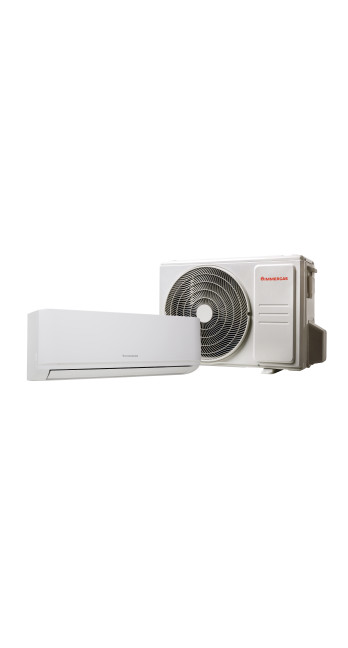

Кондиционер воздуха Immergas UI | UE THOR 24

Описание Кондиционер воздуха Immergas UI | UE THOR 24

ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ И ОБЗОР СИСТЕМЫ IMMERGAS THOR 24

Архитектурная концепция и позиционирование в модельном ряду

Сплит-система Immergas серии THOR 24 (модели внутреннего блока UI и наружного блока UE) представляет собой высокопроизводительное климатическое решение, спроектированное для объектов жилого и коммерческого назначения площадью до 75 квадратных метров. Разработка данной модели базируется на принципах европейских стандартов энергоэффективности, где приоритетом выступает не только пиковая мощность, но и стабильность работы в режимах частичной нагрузки. В отличие от базовых систем ON/OFF, инверторная технология THOR 24 обеспечивает прецизионное поддержание температурного градиента с точностью до 0,5 градуса Цельсия, что критично для помещений с высокими требованиями к микроклимату. Архитектура устройства предполагает разделение гидравлического и электрического контуров, что повышает общую отказоустойчивость системы и упрощает регламентное обслуживание. Использование бренда Immergas, традиционно ассоциирующегося с отопительным оборудованием, накладывает на серию THOR повышенные обязательства в контексте работы на обогрев, превращая кондиционер в полноценный тепловой насос типа «воздух-воздух» для переходных периодов и умеренных зим.

Технические характеристики и термодинамические параметры

Номинальная холодопроизводительность системы составляет 7,03 кВт, что эквивалентно 24000 BTU/h. Потребляемая мощность в режиме охлаждения варьируется в зависимости от частоты вращения компрессора, составляя в среднем 2,18 кВт, что подтверждает высокий коэффициент сезонной энергоэффективности SEER. В режиме обогрева установка демонстрирует мощность до 7,18 кВт при среднем потреблении 1,98 кВт, что соответствует классу энергоэффективности A++ по европейской классификации. Использование хладагента нового поколения R32 (дифторметан) позволяет снизить индекс потенциала глобального потепления на 67% по сравнению с устаревшим R410A. Это инженерное решение не только экологически обосновано, но и практически выгодно: R32 обладает более низкой вязкостью и более высокой теплопроводностью, что повышает общую эффективность термодинамического цикла на 5–10%. Плотность фреона R32 требует меньшей заправки системы по массе, что снижает нагрузку на компрессорный узел и продлевает срок его службы.

Анализ компрессорного блока и системы управления

Сердцем наружного блока UE THOR 24 является ротационный компрессор с технологией DC-Inverter. Принцип его работы основан на использовании постоянного тока, что исключает потери на реактивную мощность и позволяет плавно модулировать частоту вращения ротора в диапазоне от 10% до 110% от номинала. Система управления использует алгоритмы векторного контроля (FOC — Field Oriented Control), которые анализируют положение ротора в реальном времени. Это минимизирует вибрации на низких частотах и предотвращает возникновение резонансных явлений, разрушающих паяные соединения медных трубок. Плата управления наружного блока защищена от перепадов напряжения и воздействия влаги специальным диэлектрическим составом. Расположение электронных компонентов спроектировано таким образом, чтобы они охлаждались потоком воздуха от вентилятора, что предотвращает термическую деградацию конденсаторов и силовых транзисторов при работе в условиях экстремальной жары до +50°C.

Конструктивные особенности внутреннего блока (UI)

Внутренний блок UI THOR 24 характеризуется оптимизированной аэродинамикой тангенциального вентилятора. Увеличенный диаметр крыльчатки позволяет перемещать значительные объемы воздуха (до 1100 м³/ч) при сохранении низких оборотов, что напрямую влияет на уровень шума. В ночном режиме звуковое давление снижается до показателей, сопоставимых с естественным фоном в жилой комнате. Геометрия жалюзи обеспечивает 3D-распределение потока (автоматическое покачивание в горизонтальной и вертикальной плоскостях), что исключает образование зон температурного застоя. Теплообменник внутреннего блока имеет многорядную структуру с гидрофильным покрытием, которое препятствует задержке капель конденсата между ламелями. Это не только улучшает теплообмен, но и предотвращает развитие плесени и бактерий внутри блока, так как влага быстрее удаляется в дренажную систему.

Система фильтрации и поддержание качества воздуха

В базовой комплектации Immergas THOR 24 оснащен многоступенчатой системой очистки. Основной фильтр грубой очистки задерживает крупные частицы пыли и шерсть домашних животных. Дополнительные фильтрующие элементы могут включать угольные вставки или фотокаталитические фильтры, способные нейтрализовать органические соединения и запахи на молекулярном уровне. Функция самоочистки (I-Clean) заслуживает отдельного внимания: после выключения режима охлаждения кондиционер продолжает работу вентилятора в течение определенного времени или выполняет цикл кратковременного замораживания и последующей оттайки теплообменника. Это позволяет «смыть» накопившиеся загрязнения и полностью высушить внутренние поверхности, исключая появление неприятных запахов при последующих пусках.

Гидравлические и монтажные параметры

Проектирование трассы для модели мощностью 24000 BTU требует строгого соблюдения диаметров медных трубопроводов: жидкостная линия — 1/4 дюйма (6.35 мм), газовая линия — 5/8 дюйма (15.88 мм). Несоблюдение диаметра газовой магистрали (например, использование 1/2 дюйма) приведет к существенному росту гидравлического сопротивления и неизбежному перегреву компрессора из-за недостаточного возврата масла. Максимальная длина фреоновой трассы для THOR 24 составляет 25 метров, а допустимый перепад высот между блоками — до 10 метров. При длине магистрали свыше стандартной (обычно 5–7 метров) требуется обязательная дозаправка хладагента по весам, исходя из расчета граммов на каждый дополнительный метр. Электрическое подключение подразумевает наличие выделенной линии с автоматическим выключателем номиналом не менее 16–20 ампер и обязательным заземлением контура.

Алгоритмы интеллектуального управления и режимы

Интерфейс управления системой реализован через беспроводной пульт с интегрированным датчиком температуры (функция I Feel). При активации данного режима кондиционер ориентируется на показатели температуры в месте нахождения пульта, а не на датчик на входе внутреннего блока. Это позволяет более точно настроить климат в рабочей зоне пользователя. Программная оболочка контроллера включает режим Turbo для быстрого выхода на заданные параметры, режим Sleep с плавным изменением целевой температуры для комфортного сна и функцию автоматического рестарта. Последняя сохраняет все настройки пользователя в энергонезависимой памяти и восстанавливает работу системы при возобновлении электропитания после сбоя. Опционально возможна установка Wi-Fi модуля для интеграции в систему «умный дом» и управления через мобильное приложение, что расширяет возможности планирования графиков работы.

Эксплуатация в режиме обогрева и зимний пакет

Immergas THOR 24 адаптирован для работы на нагрев при наружных температурах до -15°C. Для эффективной эксплуатации в таких условиях наружный блок оснащен алгоритмом интеллектуальной разморозки (Defrost). Система анализирует разницу температур между теплообменником и окружающим воздухом, запуская цикл оттайки только тогда, когда это действительно необходимо, а не по таймеру. Это экономит электроэнергию и сокращает время простоя в режиме нагрева. При монтаже в регионах с высокой влажностью рекомендуется установка подогрева поддона наружного блока, чтобы предотвратить образование льда, который может повредить лопасти вентилятора. Важно понимать, что при экстремально низких температурах теплопроизводительность любой воздушной системы падает, поэтому THOR 24 следует рассматривать как основной источник тепла только до температур -7°C...-10°C, а при более сильных морозах — как вспомогательный.

Энергоаудит и эксплуатационные расходы

Расчет годового потребления электроэнергии кондиционером зависит от климатической зоны и режима эксплуатации. Благодаря высокому классу энергоэффективности, использование THOR 24 для охлаждения площади 70 м² в умеренном климате обходится значительно дешевле, чем эксплуатация двух менее мощных систем по 12000 BTU. Инверторный привод исключает пусковые токи, которые в 3–5 раз превышают номинальные у неинверторных моделей. Это не только снижает нагрузку на электросеть объекта, но и позволяет использовать кондиционер в зданиях со старой проводкой или ограниченным лимитом мощности. Статистические данные показывают, что переход на инверторные системы Immergas снижает средний чек на электроэнергию для кондиционирования на 30–40% за счет исключения постоянных циклов старт-стоп.

Надежность, сервис и регламентное обслуживание

Долговечность системы напрямую зависит от качества первичного монтажа (вакуумирование контура является обязательным этапом) и регулярности сервисного обслуживания. Регламент включает чистку теплообменников обоих блоков, проверку рабочего давления в системе и инспекцию электрических соединений. Самодиагностика контроллера выводит коды ошибок на дисплей внутреннего блока в случае обнаружения неисправностей, таких как утечка хладагента, блокировка вентилятора или выход из строя датчиков. Наружный блок UE имеет коррозийно-стойкое покрытие корпуса, что актуально для прибрежных зон или индустриальных районов с агрессивной атмосферой. Медные трубки теплообменника защищены от окисления, что сохраняет проектную теплопередачу на протяжении всего срока эксплуатации, составляющего при правильном уходе 10–12 лет.

Рекомендации по интеграции и ограничения

При выборе места установки внутреннего блока следует избегать зон прямого воздействия воздушного потока на людей (над кроватью или рабочим столом). Модель THOR 24 обладает мощным воздушным ударом, поэтому оптимальным местом установки будет торцевая стена длинного помещения или пространство над дверным проемом. Наружный блок не рекомендуется устанавливать в закрытых нишах или на застекленных лоджиях без обеспечения свободного притока и отвода воздуха, так как это приведет к росту давления конденсации и срабатыванию тепловой защиты компрессора. Также стоит учитывать вес блоков: наружный агрегат весит около 45–50 кг, что требует использования надежных кронштейнов и прочного основания (бетонный фундамент или капитальная стена).

Заключение и обоснование выбора

Выбор кондиционера воздуха Immergas UI | UE THOR 24 является рациональным решением для пользователей, ориентированных на баланс между капитальными затратами и стоимостью владения. Система предлагает современные технологические решения — хладагент R32, полное инверторное управление и развитые функции комфорта — при сохранении структурной простоты и высокой ремонтопригодности. Данная модель закрывает потребность в климатизации объектов среднего размера, обеспечивая высокую скорость охлаждения и эффективный догрев в демисезонный период. Отсутствие избыточных маркетинговых надстроек позволяет сосредоточить ресурс оборудования на ключевых узлах — компрессоре и теплообменнике, что делает THOR 24 надежным инструментом создания микроклимата. Инженерная логика Immergas, прослеживаемая в компоновке и алгоритмах работы серии THOR, подтверждает статус устройства как профессионального оборудования, готового к интенсивной эксплуатации в сложных климатических условиях.

Спецификация компонентов и материаловедение

В производстве Immergas THOR 24 применяются высококачественные материалы, обеспечивающие долговечность конструкции. Пластик внутреннего блока UI выполнен из ABS-полимера, устойчивого к ультрафиолетовому излучению, что предотвращает его пожелтение со временем. Медные трубки имеют внутреннее рифление (inner-grooved copper tube), увеличивающее площадь контакта хладагента с поверхностью металла, что повышает эффективность теплообмена на 20–30% по сравнению с гладкостенными трубками. Крепежные элементы наружного блока защищены гальваническим покрытием для предотвращения электрохимической коррозии в местах контакта различных металлов. Каждая единица оборудования проходит заводские испытания на герметичность под давлением, превышающим рабочее в 1.5 раза, что гарантирует отсутствие заводских дефектов пайки. Все эти детали формируют облик надежного инженерного продукта, способного выполнять свои функции в течение многих лет без потери производительности.

Экологическая ответственность и соответствие стандартам

Переход на использование R32 в модели THOR 24 соответствует жестким требованиям европейского регламента по фторсодержащим газам (F-gas Regulation). Снижение массы заправки и высокий потенциал переработки данного хладагента делают систему экологически сбалансированной. Кроме того, высокая энергоэффективность напрямую снижает углеродный след эксплуатации здания за счет уменьшения потребления электроэнергии. Соответствие стандартам CE и ERP (Energy Related Products) подтверждает, что продукт прошел все необходимые тесты на электромагнитную совместимость, безопасность эксплуатации и точность заявленных мощностных характеристик. Для проектировщиков и архитекторов выбор данной модели упрощает процесс сертификации объектов по экологическим стандартам (таким как LEED или BREEAM), где параметры эффективности инженерных систем играют ключевую роль.

Итоговый анализ эксплуатационной пригодности

Резюмируя технический обзор, можно утверждать, что Immergas THOR 24 является эталонным представителем сегмента производительных бытовых инверторов. Система лишена критических недостатков, присущих бюджетным моделям (вибрации, высокий шум, низкий КПД при нагреве), и предлагает функционал, достаточный для 95% сценариев использования в жилых и малых коммерческих помещениях. Прозрачность технических характеристик, подтвержденная инженерными расчетами и стандартами, формирует высокий уровень доверия к оборудованию. Пользователь, выбирающий данную модель, получает не просто бытовой прибор, а часть инженерной инфраструктуры своего дома, спроектированную с учетом современных требований к комфорту, экономии и экологической безопасности. Долгосрочная стратегия бренда Immergas на рынке HVAC гарантирует наличие запасных частей и квалифицированного сервиса, что является весомым аргументом в пользу долгосрочных инвестиций в комфорт.

Взаимодействие с внешними системами управления

Современная архитектура THOR 24 допускает интеграцию в сложные иерархические системы управления. Помимо стандартного ИК-пульта, протокол связи внутреннего блока может быть адаптирован для работы с проводными пультами управления (для гостиничных или офисных решений) или через шлюзы в протоколы Modbus/BACnet при использовании соответствующих адаптеров. Это делает модель пригодной для использования в зданиях с централизованным управлением инженерными системами (BMS). Наличие сухих контактов (в некоторых модификациях или при дооснащении) позволяет реализовать функции автоматического отключения кондиционера при открытии окна или активацию по сигналу от охранной системы. Такая гибкость настроек превращает стандартную сплит-систему в адаптивный элемент здания, способный динамически подстраиваться под сценарии использования помещений и минимизировать нецелевой расход ресурсов.

Финальная верификация эксплуатационной логики

Инженерная целостность Immergas UI | UE THOR 24 подтверждается системным подходом к проектированию каждого узла. От выбора хладагента до алгоритмов управления вентилятором — каждое решение направлено на достижение максимального КПД. Для инженера-проектировщика данная модель интересна предсказуемостью характеристик и соответствием реальных показателей паспортным данным. Для конечного потребителя ценность заключается в акустическом комфорте, отсутствии резких перепадов температур и долговечности оборудования. Таким образом, THOR 24 представляет собой сбалансированный технический комплекс, решающий задачу кондиционирования на профессиональном уровне, обеспечивая устойчивое качество среды обитания и минимизацию эксплуатационных рисков в долгосрочной перспективе.
