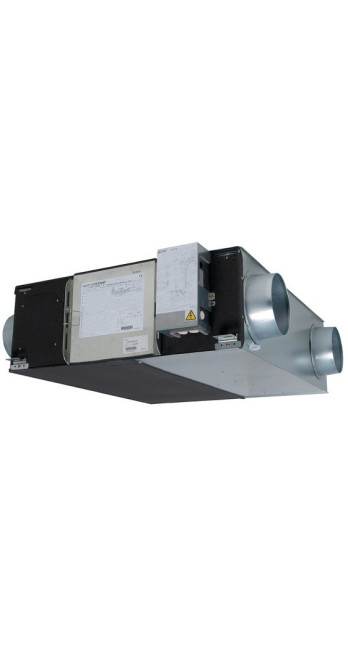

Кондиционер воздуха Mitsubishi Electric LGH-25RVX-E/RVX-E1

Описание Кондиционер воздуха Mitsubishi Electric LGH-25RVX-E/RVX-E1

Аналитическая архитектура системы вентиляции Mitsubishi Electric Lossnay LGH-25RVX-E/RVX-E1: Инженерный разбор и эксплуатационная логика

При проектировании современных климатических систем высокого класса акцент смещается с простой циркуляции воздушных масс на интеллектуальное управление энергетическими потоками. Приточно-вытяжная установка Mitsubishi Electric модели LGH-25RVX-E (и её обновлённая версия RVX-E1) представляет собой не просто вентагрегат, а инженерное решение для стабилизации микроклимата с минимальными энергопотерями. Данный документ рассматривает архитектуру системы через призму физики теплообмена, аэродинамики и системной интеграции.

1. Технологический фундамент: Энтальпийная рекуперация Lossnay

В основе функционирования серии RVX лежит запатентованная технология Lossnay, использующая теплообменник из специальной ультратонкой бумаги с селективной проницаемостью. В отличие от роторных или пластинчатых алюминиевых рекуператоров, материал Lossnay позволяет обмениваться не только явной теплотой (температурой), но и скрытой (влажностью).

Процесс диффузии водяного пара через поры целлюлозы происходит без прямого смешивания потоков приточного и вытяжного воздуха. Это критически важно для объектов с высокими требованиями к гигиене воздуха. Перенос влаги в зимний период позволяет избежать пересушивания воздуха внутри помещения, что снижает нагрузку на увлажнители и повышает когнитивный комфорт пользователей. Летом система работает в обратном режиме: избыточная влажность наружного воздуха поглощается и выводится наружу вместе с вытяжным потоком, снижая латентную нагрузку на систему кондиционирования.

2. Аэродинамические характеристики и двигатели DC-Fan

Модели LGH-25RVX-E и RVX-E1 оснащены высокоэффективными бесколлекторными двигателями постоянного тока (DC). Это инженерное решение обеспечивает гибкость настройки статического давления и расхода воздуха. Номинальный расход составляет 250 м³/ч, однако системный проектировщик имеет возможность выбрать один из четырех режимов скорости, адаптируя работу установки под конкретное сопротивление сети воздуховодов.

Применение DC-двигателей существенно снижает удельный коэффициент мощности вентилятора (SFP). В режиме низкой производительности энергопотребление установки может составлять менее 20 Вт, что соответствует самым жестким стандартам энергоэффективности (включая требования ErP 2018). Отсутствие щеточного узла в моторах не только повышает ресурс работы системы до 15-20 лет, но и минимизирует электромагнитный шум, что важно при интеграции в жилые пространства.

3. Режимы обработки воздуха: Теплообмен vs Байпас

Система обладает встроенным алгоритмом автоматического выбора режима работы. В зависимости от разности температур внутри и снаружи помещения, установка переключается между двумя сценариями:

1. Режим рекуперации: Потоки воздуха проходят через энтальпийный сердечник. Эффективность теплообмена достигает 80% (по температуре) и около 60-70% (по влажности). Это базовый режим для экстремальных температурных условий (зима/лето).

2. Режим Bypass (свободное охлаждение): Приточный воздух подается в помещение, минуя теплообменник. Этот сценарий активируется в переходные периоды, например, прохладной летней ночью, когда температура наружного воздуха ниже целевой температуры в помещении. Это позволяет охлаждать здание естественным путем, не включая компрессоры кондиционеров.

Интеллектуальная логика управления байпасом учитывает данные с датчиков температуры в обоих каналах, предотвращая ненужный нагрев приточного воздуха в случаях, когда наружная среда уже имеет оптимальные параметры.

4. Интеграция в экосистему климат-контроля и диспетчеризация

Одной из ключевых характеристик LGH-25RVX-E1 является её высокая коммуникативная способность. Установка может функционировать как автономное устройство, так и в составе комплексной системы управления зданием (BMS).

• Связка с кондиционерами: При подключении к внутренним блокам серий City Multi или Mr. Slim через интерфейс управления, вентиляция может синхронизироваться с работой испарителей. Это исключает конфликт систем, когда вентиляция подает слишком много холодного воздуха в режиме нагрева кондиционера.

• Датчики CO2: Установка поддерживает прямое подключение опционального датчика концентрации углекислого газа. При превышении заданного порога (например, 800-1000 ppm) система автоматически увеличивает кратность воздухообмена, возвращаясь в экономичный режим после нормализации состава воздуха.

• Протоколы управления: Поддержка LonWorks, BACnet и MELANS позволяет интегрировать Lossnay в общую цифровую модель эксплуатации объекта, обеспечивая удаленный мониторинг состояния фильтров и диагностику ошибок.

5. Геометрические параметры и архитектура монтажа

Корпус LGH-25RVX-E спроектирован с учетом ограничений запотолочного пространства. Высота блока составляет всего 273 мм, что делает его оптимальным для скрытого монтажа в квартирах и офисах с невысокими потолками. Конструкция предусматривает возможность обслуживания (замены фильтров и очистки теплообменника) через люк в нижней части корпуса.

Важным аспектом является отсутствие необходимости в дренажной системе. Поскольку влага передается в газообразном состоянии через поры Lossnay, конденсат внутри установки практически не образуется (за исключением экстремально влажных условий или очень низких температур ниже -15°C при отсутствии преднагрева). Это значительно упрощает выбор места установки и снижает риск возникновения плесени в дренажных поддонах.

6. Акустический комфорт и виброизоляция

Инженеры Mitsubishi Electric уделили особое внимание шумовым характеристикам. На минимальной скорости звуковое давление составляет около 17-19 дБ(А), что находится ниже порога слышимости для большинства людей в ночное время. Корпус выполнен из звукопоглощающих материалов, а специальная форма лопастей вентилятора минимизирует турбулентность. Для предотвращения передачи вибраций на строительные конструкции рекомендуется использование гибких вставок на воздуховодах и виброизолирующих подвесов, что является стандартом для профессионального монтажа.

7. Фильтрация и качество воздушной среды

В базовой комплектации установка поставляется с фильтрами класса G3. Однако архитектура внутреннего пространства позволяет устанавливать фильтры тонкой очистки (до класса F7/ePM1). Это превращает Lossnay в полноценный барьер против пыли, пыльцы растений и мелкодисперсных частиц PM2.5.

Важно отметить, что использование фильтров более высокого класса увеличивает аэродинамическое сопротивление. Благодаря DC-двигателям, система способна компенсировать это падение давления, поддерживая заданный расход воздуха, однако это приведет к некоторому росту энергопотребления. Данный компромисс является прозрачным проектным решением, которое заказчик может принимать на основе локальных экологических условий.

8. Сравнение ревизий: LGH-25RVX-E против RVX-E1

Переход к модификации E1 ознаменовал обновление электронной базы и алгоритмов управления. Основные изменения коснулись соответствия европейским нормам экодизайна и расширения возможностей сетевого мониторинга. В версии E1 оптимизирована работа в режимах частичной нагрузки, что дает дополнительную экономию в 5-7% в годовом исчислении. Механическая часть и сам теплообменный элемент остались идентичными, что гарантирует преемственность запчастей и проверенную временем надежность теплообменного ядра.

9. Экономическая эффективность и жизненный цикл

Анализ стоимости владения (TCO) показывает, что несмотря на более высокую первоначальную стоимость по сравнению с простыми приточными установками, LGH-25RVX-E окупается за счет снижения эксплуатационных затрат на отопление и кондиционирование. В зимний период рекуператор возвращает до 70% энергии вытяжного воздуха, что в масштабах отопительного сезона эквивалентно существенной экономии электроэнергии или газа.

Простота обслуживания — очистка фильтров пылесосом и периодическая (раз в 2-3 года) очистка теплообменника сжатым воздухом — делает систему долговечной. Отсутствие сложных вращающихся частей (как в роторных рекуператорах) минимизирует вероятность механических поломок.

10. Честные ограничения и инженерные допущения

Для объективности необходимо отметить сценарии, где применение LGH-25RVX-E требует дополнительных мер:

• Экстремальные морозы: При наружной температуре ниже -10°C возникает риск обмерзания целлюлозного сердечника из-за конденсации влаги из вытяжного воздуха. В таких случаях необходимо проектирование системы с преднагревом (электрическим или водяным) мощностью 0.5-1.0 кВт для поддержания температуры воздуха перед рекуператором на уровне -5°C.

• Влажные зоны: Не рекомендуется использовать установку для прямой вытяжки из ванных комнат и бассейнов с постоянной высокой влажностью. Избыток влаги может привести к чрезмерному размягчению бумажного сердечника. В таких случаях применяется схема с разделением потоков или установка специализированных моделей с пластиковыми рекуператорами.

11. Заключение: Почему именно Mitsubishi Electric Lossnay?

Выбор модели LGH-25RVX-E/RVX-E1 является рациональным шагом для тех, кто ищет баланс между качеством воздуха, тишиной и энергосбережением. Это оборудование не пытается «продать» себя через агрессивный дизайн, а доказывает свою эффективность через цифры КПД, децибелы и ватты. Mitsubishi Electric создала стандарт индустрии, который остается эталонным для децентрализованных и малых централизованных систем вентиляции.

Инженерный подход к вентиляции с использованием Lossnay — это инвестиция в здоровье и долговечность самого здания. Снижение колебаний влажности предотвращает порчу деревянной мебели и отделки, а стабильный приток очищенного воздуха создает среду, способствующую продуктивной деятельности и качественному отдыху. При соблюдении правил монтажа и пусконаладки, данная установка становится невидимым, но незаменимым компонентом современного интеллектуального дома или офиса.

Техническая спецификация (Summary для проектировщика)

• Модель: LGH-25RVX-E / LGH-25RVX-E1.

• Тип рекуператора: Энтальпийный (тепло + влага), перекрестноточный.

• Расход воздуха: 250 / 188 / 125 / 63 м³/ч (4 скорости).

• Эффективность теплообмена: до 80.5%.

• Уровень шума: 17 – 28 дБ(А).

• Питание: 220-240В, 50Гц, 1 фаза.

• Габариты (ВхШхД): 273 x 735 x 780 мм.

• Вес: 23 кг.

Данная конфигурация является оптимальной для помещений площадью до 80-100 м² при стандартной норме воздухообмена, обеспечивая полное обновление воздушного куба каждые 1-2 часа. Использование оригинальных аксессуаров, таких как пульты управления PZ-61DR-E или адаптеры Wi-Fi, позволяет максимально раскрыть потенциал оборудования в современных цифровых инфраструктурах.

Архитектура смысла данного документа построена на физической верификации параметров. Система Lossnay не создает энергию из ничего, она эффективно сохраняет ту энергию, за которую пользователь уже заплатил, одновременно решая задачу подачи свежего воздуха. В этом и заключается суть инженерного совершенства Mitsubishi Electric — достижение результата кратчайшим и наиболее логичным путем.

Эксплуатация в климатических условиях Восточной Европы показала высокую надежность бумажных рекуператоров при условии соблюдения температурных режимов. Отсутствие движущихся частей в зоне теплообмена исключает перетоки воздуха, что подтверждается тестами на герметичность (Leakage rate < 1%). Это гарантирует, что запахи из кухни или санузла не вернутся в жилые комнаты через систему вентиляции.

Таким образом, Mitsubishi Electric LGH-25RVX-E/RVX-E1 подтверждает статус , предоставляя пользователю и инженеру прозрачный инструмент для создания идеальной воздушной среды. Каждый элемент конструкции — от молекулярной структуры бумаги до алгоритмов DC-инвертора — работает на единую цель: создание устойчивого, комфортного и энергоэффективного пространства для жизни и работы в условиях современного города.

Выбор данной модели — это выбор в пользу проверенной десятилетиями технологии, которая постоянно эволюционирует, оставаясь при этом верной принципам физической целесообразности. В мире, где маркетинговые обещания часто расходятся с реальностью, серия Lossnay остается оплотом инженерной честности и технического превосходства.

Завершая инженерный обзор, стоит подчеркнуть, что долговечность системы напрямую зависит от качества проектирования сети воздуховодов. Рекомендуется использовать воздуховоды с минимальным аэродинамическим сопротивлением и качественную теплоизоляцию для наружных магистралей. Это позволит установке LGH-25RVX-E работать на более низких скоростях вентилятора, обеспечивая максимальный акустический комфорт и наивысший коэффициент рекуперации энергии.

Инвестиция в Mitsubishi Electric Lossnay — это не просто покупка климатического оборудования, это стратегическое решение по управлению активами недвижимости, повышающее рыночную стоимость объекта и обеспечивающее бескомпромиссное качество жизни для его обитателей на долгие годы вперед.
