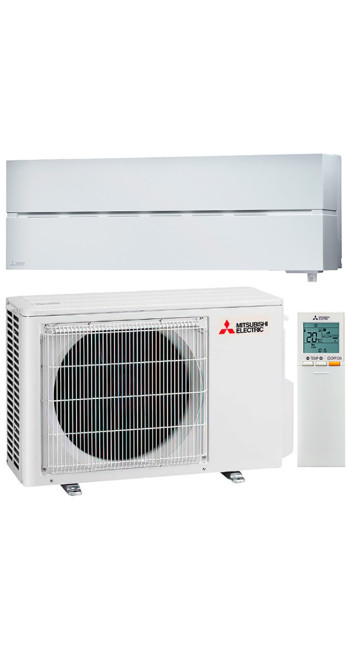

Описание Кондиционер воздуха Mitsubishi Electric MSZ-LN25VG2V/MUZ-LN25VGHZ2

Инженерный обзор и техническая спецификация: Сплит-система Mitsubishi Electric MSZ-LN25VG2V / MUZ-LN25VGHZ2

1. Архитектура системы и назначение

Комплект оборудования, состоящий из внутреннего блока MSZ-LN25VG2V и наружного блока MUZ-LN25VGHZ2, представляет собой тепловой насос «воздух-воздух» инверторного типа. Данная модель относится к серии LN (Premium Inverter), однако ключевым инженерным отличием рассматриваемой комплектации является использование наружного блока с индексом «HZ» (Hyper Heating).

В отличие от стандартных систем кондиционирования, где функция обогрева является вторичной и эффективной лишь в межсезонье, данная система спроектирована как полноценный источник отопления для эксплуатации в регионах с холодным климатом. Техническая база позволяет сохранять номинальную теплопроизводительность при падении температуры наружного воздуха до отрицательных значений, при которых стандартные инверторные модели теряют до 40-50% КПД или отключаются автоматикой.

Целевая область применения:

• Жилые помещения площадью до 25–30 м² с высокими требованиями к акустическому комфорту (спальни, детские).

• Помещения, требующие круглогодичного поддержания климатических параметров (включая работу на обогрев при t° улицы до -25°C).

• Объекты с повышенными санитарно-гигиеническими нормами (аллергики, дети), требующие активной стерилизации воздушной среды.

2. Термодинамика и технология Hyper Heating (MUZ-LN25VGHZ2)

Основой производительности системы является наружный блок MUZ-LN25VGHZ2. Его принципиальное отличие от стандартной версии (VG) заключается в оптимизированном контуре хладагента и алгоритмах работы компрессора.

Инженерная реализация работы при низких температурах:

Технология Hyper Heating решает фундаментальную проблему воздушных тепловых насосов — падение производительности при снижении температуры источника низкопотенциального тепла (уличного воздуха). В стандартном цикле Карно при снижении температуры испарения падает плотность всасываемого газа, что снижает массовый расход хладагента через компрессор.

В модели MUZ-LN25VGHZ2 применен компрессор повышенной производительности с модифицированным картерным подогревом и алгоритмом оттаивания теплообменника. Хотя в данном типоразмере (индекс 25) не всегда применяется полный цикл инжекции пара (как в полупромышленных сериях Zubadan), оптимизация геометрических параметров теплообменника и программное управление перегревом пара позволяют гарантировать:

1. Стабильный обогрев до -25°C. Система не блокируется и продолжает переносить тепловую энергию.

2. Высокий коэффициент сезонной энергоэффективности (SCOP 5.2). На 1 кВт затраченной электроэнергии система генерирует в среднем 5.2 кВт тепловой энергии в течение отопительного сезона. Это делает эксплуатацию экономически целесообразной по сравнению с электрическими конвекторами или котлами, где КПД всегда ниже 1 (менее 100%).

3. Интеллектуальное оттаивание. Микропроцессор анализирует температуру теплообменника и время работы, включая режим разморозки (defrost) только при фактическом образовании наледи, а не по таймеру, что минимизирует провалы в температуре внутри помещения.

3. Аэродинамика и акустические характеристики

Внутренний блок MSZ-LN25VG2V спроектирован с учетом минимизации аэродинамического шума и отсутствия сквозняков.

Шумовые характеристики:

Заявленный производителем минимальный уровень звукового давления составляет 19 дБ(А). Для корректной интерпретации этой величины необходимо понимать, что порог слышимости человеческого уха в условиях абсолютной тишины составляет 0 дБ, а фоновый шум в тихой спальне ночью обычно варьируется в пределах 25–30 дБ. Таким образом, работа внутреннего блока на минимальных оборотах находится ниже порога восприятия на фоне естественного звукового ландшафта жилого помещения. Это достигается за счет:

• Увеличенного диаметра крыльчатки вентилятора (позволяет перемещать тот же объем воздуха при меньшей скорости вращения).

• Оптимизации формы лопастей для снижения турбулентности срыва потока.

Система воздухораспределения Double Flap:

Вместо одной стандартной направляющей заслонки используются две независимые, оснащенные собственными электроприводами. Это инженерное решение позволяет:

• Разделять воздушный поток на две зоны (например, одновременно охлаждать две разные части комнаты).

• Избегать прямого попадания холодного воздуха на пользователя, направляя поток горизонтально вдоль потолка (эффект Коанда) в режиме охлаждения или вертикально вниз в режиме обогрева для прогрева пола.

4. Система очистки воздуха Plasma Quad Plus

В блок MSZ-LN25VG2V интегрирована активная система фильтрации Plasma Quad Plus. Это не пассивный механический фильтр (сетка), а электронное устройство, работающее на принципе ионизации газа.

Принцип действия:

Внутри модуля формируется завеса из низкотемпературной плазмы посредством высоковольтного разряда. Проходящий через эту зону воздух подвергается воздействию электрического поля, которое:

1. Деструктурирует белковые оболочки вирусов и бактерий. Подтверждена эффективность нейтрализации до 99% вирусов гриппа (H3N2) за 72 минуты работы в помещении 25 м².

2. Электризует мелкодисперсные частицы (PM2.5). Пыль, аллергены и микрочастицы получают электрический заряд и притягиваются к осадительным пластинам фильтра, имеющим противоположный потенциал.

3. Удаляет плесень и аллергены. Тесты показывают снижение концентрации грибковых спор на 99% за 135 минут.

Важно для эксплуатации: Система Plasma Quad Plus требует периодического обслуживания (промывки), но не требует регулярной замены расходных материалов, в отличие от HEPA-фильтров. Срок службы плазменного модуля сопоставим со сроком службы кондиционера.

5. Покрытие внутреннего канала Dual Barrier Coating

Одной из проблем эксплуатации климатической техники является накопление загрязнений на внутренних элементах (крыльчатке вентилятора и теплообменнике). Смесь пыли и жировых отложений (гидрофильных и гидрофобных загрязнителей) создает среду для размножения бактерий и снижает энергоэффективность (ухудшается теплосъем и аэродинамика).

Mitsubishi Electric применила в серии LN технологию Dual Barrier Coating. Это гибридное покрытие, содержащее частицы фтора (отталкивают гидрофильные загрязнения, например, пыль с влагой) и гидрофильные частицы (препятствуют адгезии гидрофобных загрязнений, таких как масляные аэрозоли от приготовления пищи или табачный дым).

Практический результат:

• Сохранение проектной энергоэффективности на протяжении длительного времени (до 5-7 лет без глубокой чистки).

• Отсутствие неприятных запахов, возникающих из-за разложения органики внутри блока.

• Снижение нагрузки на электродвигатель вентилятора.

6. Сенсорика и автоматизация: 3D I-SEE Sensor

В нижней части лицевой панели расположен выдвижной инфракрасный датчик 3D I-SEE. В отличие от простых PIR-датчиков движения, этот сенсор является тепловизором низкого разрешения.

Алгоритм работы:

Датчик сканирует объем помещения, разбивая его на трехмерную матрицу. Анализируя тепловую карту, микропроцессор определяет:

1. Положение людей в комнате. Система может автоматически направлять поток воздуха на человека (прямой обдув) или, наоборот, отклонять его (косвенный обдув), в зависимости от настроек пользователя.

2. Температурную неоднородность. Обнаружив, например, холодную зону у окна или открытой двери, кондиционер перенаправит теплый воздух именно туда для выравнивания температурного фона.

3. Отсутствие людей. При фиксации пустого помещения система автоматически переходит в режим энергосбережения (снижает/повышает целевую температуру на 2°C), что дает экономию электроэнергии до 10-20%.

7. Хладагент R32 и Экологическая безопасность

Система работает на дифторметане (R32). Выбор данного хладагента обусловлен инженерными и экологическими факторами:

• Высокая удельная холодопроизводительность. R32 переносит больше тепловой энергии на единицу массы по сравнению с R410A, что позволяет уменьшить диаметры трубопроводов и массу заправки.

• Низкая вязкость. Снижаются гидравлические потери в контуре, что повышает общий КПД системы (EER/COP).

• Низкий потенциал глобального потепления (GWP). GWP R32 составляет 675, что в три раза ниже, чем у R410A (2088). Это соответствует современным европейским регламентам по F-газам.

• Однокомпонентность. В отличие от R410A (смесь R32 и R125), R32 является простым веществом. Это упрощает дозаправку системы в случае утечки: не требуется полная эвакуация фреона, так как его состав не меняется.

8. Цифровая интеграция и управление

Модель штатно оснащена встроенным Wi-Fi адаптером (интерфейс MAC-567IF-E1 или новее, встроен в корпус). Управление осуществляется через облачный сервис MELCloud.

Функциональные возможности MELCloud:

• Удаленное управление климатом со смартфона/ПК.

• Программирование недельных таймеров с расширенной логикой.

• Мониторинг энергопотребления. Пользователь получает доступ к статистике расхода электроэнергии, что позволяет оптимизировать затраты.

• Диагностика ошибок. В случае неисправности код ошибки передается на сервер, что упрощает сервисное обслуживание.

9. Технические характеристики (Сводные данные)

Для принятия рационального решения необходимо опираться на следующие верифицируемые параметры (для комплекта VG2V + VGHZ2):

Примечание: Данные по энергоэффективности приведены в соответствии со стандартом измерения EN14825.

10. Технологические ограничения и требования к монтажу

В целях формирования объективного представления (Honest Constraints) и предотвращения ошибок эксплуатации, необходимо учитывать следующие факторы:

1. Требования к монтажу наружного блока HZ. Поскольку блок работает в режиме теплового насоса при экстремально низких температурах, образуется значительное количество конденсата (до 1-2 литров в час при разморозке).

   • Ограничение: Запрещен монтаж наружного блока без организации системы отвода конденсата (дренажа) с греющим кабелем, либо без обеспечения свободного пролива воды в месте, где образование наледи безопасно. Установка непосредственно на фасад многоквартирного дома над пешеходной зоной без специального поддона запрещена.

2. Минимальная длина трассы. Производитель регламентирует минимальную длину фреонопровода (обычно не менее 3 метров). Нарушение этого требования может привести к передаче вибрации от компрессора на внутренний блок и появлению посторонних шумов.

3. Особенности работы 3D I-SEE. Датчик сканирует тепловое излучение. Наличие плотных штор, мебели или перегородок в зоне прямой видимости датчика ограничивает его функционал. Тепловые помехи (например, домашние животные или нагревательные приборы) могут влиять на логику автоматического наведения потока.

4. Электропитание. Высокая мощность компрессора и наличие инвертора требуют качественного электропитания. Нестабильное напряжение в загородных сетях может вызывать ошибки электроники. Рекомендуется установка стабилизатора напряжения или реле контроля фаз.

11. Заключение и рекомендация к выбору

Сплит-система Mitsubishi Electric MSZ-LN25VG2V / MUZ-LN25VGHZ2 является инженерным продуктом высшего класса точности, ориентированным на пользователей, рассматривающих кондиционирование не как ситуативное охлаждение, а как комплексную систему климат-контроля и отопления.

Рациональное обоснование выбора:

Покупка данной модели оправдана, если:

• Требуется единственный и надежный источник отопления в помещении до 30 м² при температурах до -25°C (экономическая альтернатива электрокотлу).

• Критически важна чистота воздуха без покупки отдельных воздухоочистителей (экономия пространства и розеток).

• В приоритете акустический комфорт и отсутствие сквозняков (спальни, детские).

Контраргументы:

Если задача ограничивается исключительно охлаждением воздуха в летний период в регионе с умеренным климатом, функционал наружного блока HZ (Hyper Heating) будет избыточным. В таком случае рациональнее рассмотреть базовые модели без зимнего комплекта, что снизит бюджет без потери качества охлаждения.

Данный продукт представляет собой баланс между энергоэффективностью, тепловым комфортом и технологиями очистки воздуха, реализованный на базе проверенной японской инженерной платформы. Выбор в пользу MSZ-LN25VG2V/MUZ-LN25VGHZ2 — это инвестиция в долгосрочную надежность и эксплуатационные характеристики, подтвержденные лабораторными испытаниями и реальным опытом эксплуатации в северных широтах.
