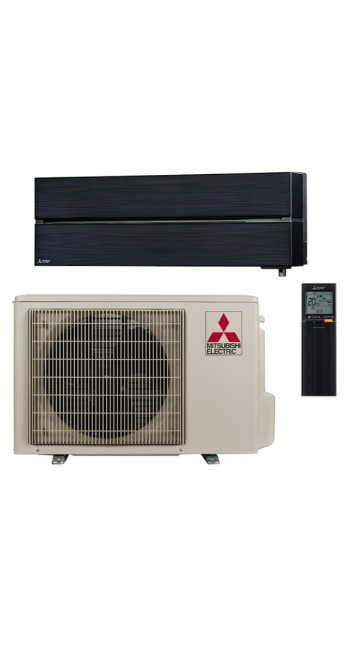

Описание Кондиционер воздуха Mitsubishi Electric MSZ-LN35VG2B/MUZ-LN35VG2

Инженерный анализ сплит-системы Mitsubishi Electric MSZ-LN35VG2B/MUZ-LN35VG2 (Серия Premium Inverter LN, Black Onyx)

Архитектура модели и идентификация ревизии

Климатическая система Mitsubishi Electric MSZ-LN35VG2B/MUZ-LN35VG2 представляет собой настенную сплит-систему инверторного типа, относящуюся к флагманской линейке «Premium Inverter» (серия LN). Данный документ содержит технический разбор характеристик, конструктивных особенностей и эксплуатационных параметров оборудования с целью обеспечения рационального выбора.

Идентификация модели строится на следующей номенклатуре:

• MSZ: Внутренний блок настенного типа (инверторная серия).

• LN: Серия «Luxury/Natural» — флагманская платформа с максимальным набором датчиков и систем фильтрации.

• 35: Индекс холодопроизводительности, соответствующий номинальной мощности 3.5 кВт (класс 12000 BTU). Рассчитан на помещения площадью 25–40 м² в зависимости от теплопритоков.

• VG2: Обозначение второй аппаратной ревизии (Generation 2). Ключевое отличие от первой версии (VG) заключается в оптимизации электронной платы управления и изменении схемы интеграции Wi-Fi адаптера, что упрощает диагностику и сопряжение с системами умного дома.

• B: Индекс цветового исполнения «Black Onyx» (Черный Оникс).

• MUZ: Наружный блок инверторного типа.

1. Термодинамическая платформа и энергоэффективность

Основой производительности системы является холодильный контур, спроектированный под хладагент R32 (дифторметан). Использование R32 вместо устаревающего R410A обусловлено инженерными преимуществами: на 65% меньший потенциал глобального потепления (GWP=675), сниженная вязкость и более высокая удельная хладопроизводительность. Это позволило уменьшить массу заправки фреона при сохранении теплопередачи.

Компрессор и инверторное управление

В наружном блоке MUZ-LN35VG2 применяется компрессор с технологией двойного ротора (Twin Rotary). Механическая балансировка двух эксцентриков, работающих в противофазе, нивелирует вибрации на малых оборотах и снижает механический износ подшипников.

Управление двигателем осуществляется посредством силовой интегральной схемы (IPM) с амплитудно-импульсной модуляцией (PAM — Pulse Amplitude Modulation). В отличие от стандартных инверторов, PAM-контроллер Mitsubishi Electric максимально приближает форму тока в цепи питания к синусоидальной, устраняя высшие гармоники. Это обеспечивает:

1. Коэффициент мощности (Power Factor) близкий к 98%. Электроэнергия расходуется на совершение полезной работы, а не на реактивные потери.

2. Минимизацию паразитных токов в обмотках статора, что снижает нагрев двигателя и повышает общий КПД системы.

Показатели сезонной эффективности

Оборудование демонстрирует один из самых высоких в классе показателей сезонной энергоэффективности:

• SEER (охлаждение): 9.5 (Класс A+++). Это означает, что за весь сезон охлаждения система производит в 9.5 раз больше холода, чем потребляет электроэнергии.

• SCOP (обогрев): 5.1 (Класс A+++).

Важно отметить, что высокий SCOP достигается за счет оптимизации теплообменника наружного блока. Увеличенная площадь оребрения и использование труб с внутренней насечкой (inner grooved pipes) интенсифицируют теплообмен, позволяя эффективно отбирать тепло из уличного воздуха даже при низких температурах.

2. Аэродинамика и акустические характеристики

Одним из критических требований к оборудованию премиум-класса является акустический комфорт. Модель MSZ-LN35VG2B заявляет минимальный уровень звукового давления 19 дБ(А). Достижение данного параметра — результат комплексного аэродинамического расчета.

Конструкция вентилятора внутреннего блока

Вентилятор внутреннего блока имеет увеличенный диаметр, что позволяет перемещать необходимый объем воздуха (до 762 м³/ч) при меньшей угловой скорости вращения. Лопасти вентилятора имеют переменную толщину и оптимизированный угол атаки, предотвращающий срыв потока и образование турбулентных завихрений на кромках, которые являются основным источником аэродинамического шума.

Система распределения воздуха Double Flap

Управление воздушным потоком реализуется системой независимых воздушных заслонок Double Flap. Конструктивно это две автономные направляющие (левая и правая), каждая из которых оснащена собственным приводом.

Инженерная задача Double Flap — решение проблемы неравномерного охлаждения/обогрева помещений сложной формы или с несколькими зонами пребывания людей. Система способна одновременно направлять воздушные потоки в разные векторы, а также перекрывать одну из зон, если датчики фиксируют там отсутствие людей. Это исключает необходимость установки дополнительных дефлекторов или механического вмешательства в работу жалюзи.

3. Система активной фильтрации Plasma Quad Plus

В отличие от пассивных сетчатых фильтров, MSZ-LN35VG2B оснащен активной двухступенчатой плазменной системой очистки воздуха Plasma Quad Plus. Это инженерное решение переводит функцию очистки воздуха из разряда маркетинговых опций в категорию подтвержденных санитарно-гигиенических инструментов.

Физический принцип действия

Система представляет собой генератор низкотемпературной плазмы, интегрированный в воздухозаборную решетку. При подаче высокого напряжения на вольфрамовые разрядные электроды формируется устойчивая завеса ионизированного газа.

1. Бактерицидная обработка: Проходящий через плазменное поле воздух подвергается бомбардировке ионами и активными радикалами (OH-радикалы), которые разрушают белковую оболочку бактерий и вирусов, инактивируя их.

2. Электростатическое осаждение: Частицы пыли и аллергенов, проходя через ионизированное поле, приобретают электрический заряд. Далее они притягиваются к противоположно заряженным пластинам фильтрующего элемента.

Эффективность против мелкодисперсных частиц PM2.5

Модификация «Plus» в названии технологии указывает на способность системы улавливать частицы размером менее 2.5 микрометров (PM2.5). Инженерные тесты подтверждают эффективность удаления до 99% подобных загрязнителей в объеме 25 м³ за 165 минут работы. Это делает устройство релевантным для эксплуатации в городских зонах с высоким уровнем автомобильного трафика и промышленного смога.

4. Интеллектуальная сенсорика: 3D I-SEE Sensor

Для автоматизации управления климатом используется инфракрасный датчик 3D I-SEE, расположенный в выдвижном модуле на нижней панели блока.

Алгоритм термического сканирования

Датчик представляет собой матрицу из 8 термочувствительных элементов, закрепленную на поворотном механизме. В процессе работы датчик совершает возвратно-поступательные движения, сканируя пространство перед собой. Полный цикл сканирования формирует объемную тепловую карту помещения (752 контрольные точки).

Анализируя разницу температур поверхностей (пол, стены, мебель) и движущихся объектов, микропроцессор выполняет следующие вычисления:

1. Определение присутствия людей: По характерному тепловому контуру и динамике перемещения.

2. Локализация положения: Определение координат человека в комнате с точностью до зоны.

3. Анализ вертикального градиента температур: Выявление холодных зон у пола (актуально в режиме обогрева).

На основе этих данных реализуются сценарии «Direct Airflow» (поток на человека для быстрого охлаждения) или «Indirect Airflow» (обход человека потоком для предотвращения сквозняков). Также активируется режим энергосбережения: при отсутствии людей в помещении более 20 минут целевая температура изменяется на 2°C, а через 60–180 минут система может полностью отключиться (настраиваемый параметр).

5. Материаловедение: Покрытие Dual Barrier Coating

Внутренние элементы блока, контактирующие с воздушным потоком (теплообменник, вентилятор, воздуховоды), обработаны запатентованным покрытием Dual Barrier Coating.

Проблема стандартных пластиков и алюминия — накопление загрязнений. Гидрофильная грязь (пыль, волокна ткани) и гидрофобная грязь (масляные аэрозоли, сигаретные смолы) создают питательную среду для плесени и бактерий, что со временем снижает эффективность теплообмена и вызывает неприятный запах.

Покрытие Dual Barrier Coating имеет «шахматную» наноструктуру, сочетающую гидрофильные и гидрофобные участки (по аналогии с поверхностью фторполимеров).

• Гидрофобные зоны отталкивают влагу и липкие загрязнители.

• Гидрофильные зоны предотвращают накопление статической пыли.

  В результате загрязнители не удерживаются на поверхности и удаляются естественным образом или при минимальном профилактическом обслуживании. Инженерное следствие применения покрытия — сохранение аэродинамических характеристик вентилятора и теплопроводности испарителя на протяжении длительного срока эксплуатации (свыше 5–7 лет без глубокой химической чистки).

6. Цифровая интеграция и управление (Wi-Fi)

Модель MSZ-LN35VG2B оснащена встроенным Wi-Fi интерфейсом (адаптер MAC-567IF-E или аналогичный в ревизии VG2), расположенным в специальном слоте корпуса. Это обеспечивает прямую интеграцию с облачным сервисом MELCloud.

Функционал телеметрии и управления

Через приложение или веб-интерфейс пользователь получает доступ не только к управлению (вкл/выкл, температура), но и к инженерной телеметрии:

• Мониторинг энергопотребления: Визуализация расхода электроэнергии в кВт*ч с детализацией по дням.

• Диагностика ошибок: Получение кодов неисправностей при сбоях системы, что ускоряет процесс сервисного обслуживания.

• Сценарное программирование: Настройка недельных таймеров с учетом изменения уставок температуры.

Важно отметить, что протокол связи защищен, а серверы MELCloud расположены в Европе, что обеспечивает соответствие требованиям GDPR и высокую скорость отклика (Latency) при управлении через интернет. Ревизия VG2 отличается оптимизированным процессом сопряжения с роутером (режим WPS и Access Point).

7. Технические характеристики и ограничения эксплуатации

Для принятия инженерно обоснованного решения о покупке необходимо учитывать следующие параметры и ограничения.

Параметры производительности

• Холодопроизводительность (ном.): 3.5 кВт (диапазон 0.8 – 4.0 кВт).

• Теплопроизводительность (ном.): 4.0 кВт (диапазон 1.0 – 6.3 кВт).

  Обратите внимание на широкий диапазон модуляции инвертора. Нижний порог в 0.8 кВт позволяет системе работать без постоянных циклов старт/стоп даже в межсезонье, когда тепловая нагрузка минимальна, что продлевает ресурс компрессора.

Температурные диапазоны

• Охлаждение: от -10°C до +46°C.

• Обогрев: от -15°C до +24°C.

  Гарантированный обогрев до -15°C позволяет использовать систему как основной источник тепла в регионах с умеренным климатом или как эффективное дополнение к центральному отоплению в переходные периоды. При температурах ниже -15°C эффективность (COP) падает, и система блокируется электроникой во избежание гидроудара компрессора, если не установлен дополнительный комплект зимнего оборудования (не входит в заводскую поставку серии LN).

Электрические параметры

• Потребляемая мощность (охлаждение): 0.820 кВт.

• Потребляемая мощность (обогрев): 0.800 кВт.

• Рабочий ток: Максимальный рабочий ток может достигать 9–10 А в моменты пиковой нагрузки, поэтому требуется выделенная линия электропитания с автоматическим выключателем номиналом 16А (характеристика C). Питание подводится к наружному блоку.

Габариты и монтаж

• Внутренний блок (ВxШxГ): 307 x 890 x 233 мм. Вес: 15.5 кг.

• Наружный блок (ВxШxГ): 550 x 800 x 285 мм. Вес: 35 кг.

  Масса внутреннего блока (15.5 кг) значительно выше, чем у бюджетных моделей (обычно 8–9 кг), что обусловлено плотной компоновкой, наличием системы Plasma Quad и тяжелым пластиком корпуса. Монтаж требует надежного крепления монтажной пластины к несущей стене (использование дюбелей для газобетона или анкеров для бетона обязательно).

Фреоновая магистраль

• Максимальная длина трассы: 20 м.

• Максимальный перепад высот: 12 м.

• Диаметры труб: Жидкость 6.35 мм (1/4), Газ 9.52 мм (3/8).

8. Сравнительный анализ и позиционирование

При выборе MSZ-LN35VG2B покупатель часто сравнивает его с соседними сериями Mitsubishi Electric. Рациональные аргументы выбора именно LN35VG2:

Против серии Design (MSZ-EF):

Серия EF также является дизайнерской, но уступает LN в техническом оснащении. В EF отсутствуют датчик 3D I-SEE, система плазменной очистки Plasma Quad и покрытие Dual Barrier Coating (в ранних ревизиях). LN35 — это технологический флагман в дизайнерском корпусе, тогда как EF — это компромисс в пользу дизайна с базовым функционалом.

Против серии Deluxe (MSZ-FH):

Серия FH является предшественником технологических решений LN. FH обладает схожим функционалом (Plasma Quad, 3D I-SEE), но выполнена в классическом (утилитарном) белом корпусе, который может пожелтеть со временем. Также в FH используется фреон R410A (в старых поставках), тогда как LN спроектирован изначально под более эффективный R32.

Против серии Premium (MSZ-RW):

Серия RW (Hyper Heating) ориентирована на экстремальный обогрев (до -25°C). Если задача — полноценное отопление загородного дома зимой без газа, RW будет более рациональным выбором, несмотря на более простой дизайн. LN35VG2B оптимален для квартир и домов с комбинированным отоплением.

9. Эксплуатационные нюансы и сервис

Как и любое сложное инженерное оборудование, MSZ-LN35VG2B требует соблюдения регламента обслуживания для сохранения гарантии и паспортных характеристик.

Очистка фильтров:

Блок Plasma Quad Plus и сетчатые фильтры требуют регулярной промывки. Индикатор загрязнения напомнит о необходимости обслуживания. Плазменный блок не требует замены — он промывается теплой водой с нейтральным моющим средством, сушится и устанавливается обратно. Дезодорирующий фильтр требует периодического восстановления свойств.

Работа заслонок:

Сложная кинематика двойных заслонок требует бережного обращения. Категорически запрещается поворачивать их вручную. Все регулировки должны производиться только через пульт ДУ или приложение, чтобы не повредить шаговые двигатели редукторов.

Цветовое исполнение Black Onyx:

Покрытие корпуса представляет собой слоеный "пирог" из пластика, текстуры "металлик" и прозрачного лака. Это обеспечивает глубину цвета и защиту от царапин, но на глянцевой поверхности заметны отпечатки пальцев и пыль. В комплекте поставляется специальная микрофибровая ткань для ухода за поверхностью. Использование абразивных средств или спиртосодержащих растворителей недопустимо, так как это может вызвать помутнение лакового слоя.

10. Заключение

Сплит-система Mitsubishi Electric MSZ-LN35VG2B/MUZ-LN35VG2 является примером инженерного продукта, где высокая стоимость оправдана сложностью и эффективностью примененных технологий. Это не просто устройство для охлаждения воздуха, а комплексная система управления микроклиматом, объединяющая функции терморегуляции, глубокой очистки воздуха и интеллектуального распределения потоков.

Ключевые факторы рационального выбора:

1. Доказанная гигиеническая эффективность: Наличие Plasma Quad Plus делает прибор заменой отдельному очистителю воздуха.

2. Акустический комфорт: 19 дБ(А) — один из лучших показателей в индустрии, подтвержденный тестами.

3. Энергоэффективность A+++: Максимальная экономия эксплуатационных расходов в долгосрочной перспективе.

4. Сенсорная автоматизация: 3D I-SEE Sensor исключает человеческий фактор в настройке комфорта.

Покупка данной модели рекомендована пользователям, ставящим в приоритет качество воздуха, тишину и технологическую долговечность, и готовым инвестировать в оборудование с жизненным циклом 10–15 лет. Отсутствие компромиссов в компонентной базе (японские компрессоры, качественная электроника, R32) гарантирует соответствие реальных характеристик заявленным в спецификации на протяжении всего срока службы.

Приложение: Сводная таблица технических данных

Примечание: Технические данные приведены в соответствии со стандартом измерений JIS (Japan Industrial Standards) и ISO 5151. Производитель оставляет за собой право вносить конструктивные изменения, не ухудшающие характеристики оборудования (ревизия VG2).
