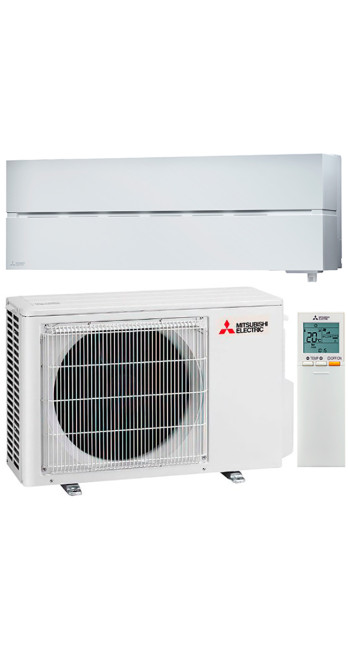

Описание Кондиционер воздуха Mitsubishi Electric MSZ-LN35VG2W/MUZ-LN35VG2

Инженерный анализ климатической системы Mitsubishi Electric MSZ-LN35VG2W / MUZ-LN35VG2 (Premium Inverter)

Данный документ представляет собой технический обзор и спецификацию сплит-системы настенного типа Mitsubishi Electric серии Premium Inverter LN, модель MSZ-LN35VG2W (внутренний блок, исполнение Pearl White) в комплекте с наружным блоком MUZ-LN35VG2. Материал предназначен для рациональной оценки эксплуатационных характеристик, термодинамической эффективности и функциональных возможностей оборудования перед принятием решения о внедрении в жилые или коммерческие помещения.

1. Архитектура и позиционирование в модельном ряду

Модель MSZ-LN35VG2W относится к флагманскому сегменту бытовых тепловых насосов «воздух-воздух» корпорации Mitsubishi Electric. Индекс «35» в номенклатуре указывает на номинальную холодопроизводительность 3.5 кВт, что технически соответствует обслуживанию помещений площадью от 25 до 40 квадратных метров, в зависимости от теплопритоков (инсоляция, количество людей, оргтехника).

Ключевым инженерным отличием версии VG2 (Revision 2) является оптимизация гидравлического контура под хладагент R32 (дифторметан), обладающий низким потенциалом глобального потепления (GWP=675) и высокой удельной хладопроизводительностью. Система спроектирована не просто как устройство охлаждения, а как полноценный климатический комплекс с функциями глубокой очистки воздуха и интеллектуального распределения потоков.

2. Термодинамическая эффективность и компрессорный узел

Основой энергоэффективности системы является инверторный компрессор собственной разработки Mitsubishi Electric, установленный в наружном блоке MUZ-LN35VG2. Используется технология PAM (Pulse Amplitude Modulation) — амплитудно-импульсная модуляция, которая позволяет максимально приблизить ток в цепи питания инвертора к синусоидальной форме. Это устраняет гармоники высших порядков, повышая коэффициент мощности (Power Factor) практически до 98%.

Показатели эффективности (согласно EN14825):

• SEER (Сезонный коэффициент энергоэффективности при охлаждении): 9.5. Класс A+++. Это означает, что за весь сезон охлаждения система производит в 9.5 раз больше холода, чем потребляет электроэнергии.

• SCOP (Сезонный коэффициент энергоэффективности при обогреве): 5.1. Класс A+++. Высокий показатель для средней климатической зоны, подтверждающий эффективность использования прибора в качестве основного источника отопления в межсезонье и альтернативного — зимой.

Компрессор оснащен двигателем постоянного тока (DC Inverter) с редкоземельными магнитами в роторе. Такая конструкция обеспечивает высокий крутящий момент на низких оборотах, что критически важно для поддержания точной температуры без циклов старт-стоп. Электронный расширительный вентиль (LEV) во внешнем блоке точно дозирует подачу фреона R32 в испаритель, адаптируясь к текущей тепловой нагрузке с дискретностью в доли секунды.

3. Система активной фильтрации Plasma Quad Plus

В отличие от пассивных механических фильтров, модель MSZ-LN35VG2W оснащена активной двухступенчатой плазменной системой очистки воздуха Plasma Quad Plus. Это инженерное решение интегрировано непосредственно в воздухозаборную решетку.

Принцип действия: Система генерирует завесу из низкотемпературной плазмы посредством высоковольтного разряда между вольфрамовыми электродами. Проходящий через эту зону воздух подвергается ионизации.

1. Бактерии и вирусы: Электрическое поле разрушает белковые оболочки и ДНК микроорганизмов, инактивируя их способность к репродукции. Эффективность подтверждена тестами на вирусах гриппа H3N2 (уничтожение 99% за 72 минуты в камере 25 м³).

2. Аллергены и плесень: Денатурация белков-аллергенов (пыльца, шерсть животных, споры грибков).

3. Твердые частицы (PM2.5): Частицы размером менее 2.5 микрометров получают электрический заряд и притягиваются к осадительным пластинам фильтра, имеющим противоположный потенциал.

Важно отметить, что Plasma Quad Plus является обслуживаемым элементом. Он не требует замены расходных материалов, но нуждается в периодической промывке водой (согласно регламенту, раз в 3-6 месяцев) для удаления накопленных загрязнителей с электродов.

4. Технология защиты теплообменника Dual Barrier Coating

Одной из главных проблем эксплуатации климатической техники является загрязнение внутренних поверхностей (крыльчатки вентилятора, ламелей теплообменника, пластиковых деталей тракта). Накопление пыли и жира ведет к росту аэродинамического сопротивления, снижению эффективности теплообмена и появлению неприятных запахов.

В MSZ-LN35VG2W применена технология покрытия Dual Barrier Coating. Это гибридное покрытие, содержащее чередующиеся гидрофильные и гидрофобные участки на наноуровне:

• Гидрофильные зоны: Препятствуют налипанию маслянистых аэрозолей (жир, табачные смолы).

• Гидрофобные зоны: Отталкивают гидрофильные загрязнения (бытовая пыль, ворсинки тканей).

Такое покрытие нанесено на теплообменник, вентилятор и внутренние воздуховоды. Инженерный смысл технологии заключается не только в гигиене, но и в сохранении паспортных значений энергоэффективности на протяжении всего срока службы (до 10-15 лет), так как чистый теплообменник требует меньших затрат энергии на продув воздуха и передачу тепла.

5. Интеллектуальная сенсорика: 3D I-See Sensor

Управление воздушными потоками в MSZ-LN35VG2W базируется на данных, получаемых от инфракрасного датчика 3D I-See Sensor. Датчик расположен в выдвижном блоке в нижней части корпуса.

Алгоритм работы: Датчик сканирует объем помещения, разбивая его на 752 контрольные зоны. Он вращается из стороны в сторону, составляя трехмерную тепловую карту комнаты.

1. Определение присутствия: Система фиксирует наличие людей по тепловому излучению.

2. Определение положения: Локализация человека в пространстве с высокой точностью.

3. Анализ активности: Дифференциация состояния (человек спит, сидит, активно двигается).

На основе этих данных контроллер управляет двойными независимыми жалюзи (Double Flap). Каждая из двух створок жалюзи имеет свой независимый электропривод, что позволяет направлять поток воздуха одновременно в две разные зоны или перекрывать поток в определенном секторе.

Режимы реализации:

• Indirect Flow (Обход человека): Поток воздуха направляется в зоны, где людей нет, чтобы исключить риск переохлаждения и сквозняка.

• Direct Flow (На человека): Используется для быстрого согревания или охлаждения входящего пользователя.

• Energy Save: При отсутствии людей в помещении в течение заданного времени система автоматически переходит в режим пониженного энергопотребления или выключается.

6. Акустические характеристики и аэродинамика

Показатель уровня звукового давления внутреннего блока MSZ-LN35VG2W в тихом режиме составляет 19 дБ(А). Это значение находится на пороге слышимости человеческого уха в условиях фонового шума жилого помещения.

Инженерное обеспечение тишины:

• Диаметр вентилятора: Увеличенный диаметр крыльчатки позволяет прокачивать необходимый объем воздуха при меньшей скорости вращения.

• Профиль лопастей: Оптимизированная аэродинамическая форма снижает турбулентность на срыве потока.

• Демпфирование: Крепление двигателя и узлов выполнено через виброгасящие материалы, исключающие передачу резонанса на корпус.

Наружный блок MUZ-LN35VG2 также имеет режим «Ночного снижения шума», который принудительно ограничивает максимальную частоту вращения компрессора и вентилятора, снижая уровень шума на 3-4 дБ(А), что актуально для плотной городской застройки.

7. Системы управления и интеграции (MELCloud)

Модель оснащена встроенным Wi-Fi интерфейсом (адаптер MAC-567IF-E1 интегрирован в корпус на заводе). Управление осуществляется через облачный сервис MELCloud.

Функциональные возможности:

• Удаленный контроль температуры, режимов работы, положения жалюзи.

• Мониторинг энергопотребления (через приложение можно видеть статистику расхода кВт·ч).

• Получение уведомлений об ошибках и аварийных состояниях (коды ошибок передаются на сервер).

• Интеграция в системы Умного дома (Google Home, Amazon Alexa, Apple HomeKit через прослойки).

Важно учитывать зависимость от облачного сервера Mitsubishi Electric. При отсутствии доступа к интернету управление возможно только с комплектного ИК-пульта (который имеет подсветку экрана и недельный таймер). Локального API для прямого управления без облака в стоковой прошивке адаптера не предусмотрено, что следует учитывать при проектировании автономных систем автоматизации.

8. Эксплуатационные ограничения и требования к монтажу

Для обеспечения заявленных характеристик необходимо строгое соблюдение инженерных требований при инсталляции. Нарушение этих норм ведет к деградации производительности и отказу в гарантийном обслуживании.

Ключевые параметры монтажа:

• Длина магистрали: Максимальная длина труб между блоками — 20 метров.

• Перепад высот: Максимальный перепад — 12 метров.

• Дозаправка: Заводская заправка хладагента R32 рассчитана на трассу до 7 метров (требуется проверка по сервисному мануалу конкретной ревизии, обычно до 10м для LN серии не требуется дозаправка, но свыше — 20 г/м).

• Вакуумирование: Обязательная процедура удаления воздуха и влаги из контура двухступенчатым вакуумным насосом. Продувка фреоном строго запрещена.

• Электропитание: Подводится к наружному блоку. Межблочный кабель — 4-жильный (сечение не менее 1.5 мм²). Требуется установка отдельного автомата защиты.

Температурный диапазон работы:

• Охлаждение: от -10°C до +46°C наружного воздуха. Это позволяет использовать кондиционер для серверных комнат круглый год (при установке зимнего комплекта диапазон может быть расширен, но в базе он ограничен -10°C).

• Обогрев: от -15°C до +24°C наружного воздуха. Технология Hyper Heating в данной модели (стандартный VG2) отсутствует (она есть в моделях с индексом VGHZ), поэтому при температурах ниже -15°C эффективность (COP) значительно падает, и система может быть остановлена автоматикой защиты. Для сурового климата требуется модель MUZ-LN35VGHZ2.

9. Сравнительный анализ: Кому подходит данная система

Принятие решения о покупке Mitsubishi Electric MSZ-LN35VG2W должно базироваться на рациональном сопоставлении стоимости и функциональности.

Целевой профиль эксплуатации (Рекомендовано):

1. Спальни и детские комнаты: Критически важен уровень шума 19 дБ(А) и отсутствие прямых сквозняков (датчик 3D I-See + Double Flap).

2. Аллергики и жители мегаполисов: Система Plasma Quad Plus реально снижает концентрацию аллергенов, что может быть альтернативой покупке отдельного очистителя воздуха.

3. Дизайнерские интерьеры: Модель в цвете Pearl White имеет специфическое покрытие, устойчивое к выцветанию и накоплению пыли, сохраняя визуальную эстетику годами.

4. Режим отопления в межсезонье: Высокий SCOP позволяет экономично отапливать помещение до включения центрального отопления.

Профиль, где использование избыточно (Не рекомендовано):

1. Технические помещения, офисы с высокой проходимостью: Здесь функции 3D-сенсора и дорогостоящего дизайна будут не востребованы. Рациональнее использовать серии AP или BT.

2. Арендное жилье: Сложность пульта и наличие тонких настроек могут вызвать затруднения у временных жильцов.

3. Основное отопление в северных регионах: Без индекса VGHZ (Zubadan) данный аппарат не гарантирует эффективную работу при -25°C.

10. Технические спецификации (Сводная таблица параметров)

Для инженерной верификации совместимости приводятся точные паспортные данные модели MSZ-LN35VG2W / MUZ-LN35VG2:

• Производительность (Охлаждение): Номинал 3.5 кВт (диапазон 0.8 – 4.0 кВт).

• Производительность (Обогрев): Номинал 4.0 кВт (диапазон 1.0 – 6.3 кВт).

• Потребляемая мощность (Охлаждение): 0.82 кВт.

• Потребляемая мощность (Обогрев): 0.80 кВт.

• Габариты (Внутренний блок): 890 x 233 x 307 мм. Вес: 15.5 кг.

• Габариты (Наружный блок): 800 x 285 x 550 мм. Вес: 35 кг.

• Диаметр труб: Жидкость 6.35 мм (1/4"), Газ 9.52 мм (3/8").

• Напряжение питания: 220-240 В, 50 Гц.

11. Заключение

Климатическая система Mitsubishi Electric MSZ-LN35VG2W представляет собой инженерный продукт высшей категории сложности, ориентированный на достижение максимального комфорта и энергоэффективности. Высокая стоимость оборудования обусловлена не маркетинговым позиционированием, а применением дорогостоящих компонентов: DC-инвертора, системы плазменной очистки, сложной механики жалюзи и тепловизионного сенсора.

Выбор данной модели рационален в случаях, когда приоритетами являются акустический комфорт, чистота воздуха и интеграция в жилое пространство с повышенными требованиями к дизайну. С технической точки зрения, это сбалансированная система с высоким запасом ресурса, требующая, однако, квалифицированного монтажа и соблюдения регламентов обслуживания фильтрующих элементов. Система обеспечивает полный контроль микроклимата, минимизируя участие пользователя в процессе регулировки благодаря автоматизированным алгоритмам адаптации.

Покупателю следует учитывать отсутствие технологии Zubadan в данной модификации при планировании системы отопления, однако для задач охлаждения и межсезонного обогрева в умеренном климате характеристики MSZ-LN35VG2W являются эталонными для индустрии на текущий момент 2026 года. Инвестиция в данное оборудование окупается за счет снижения эксплуатационных расходов (высокий SEER/SCOP) и длительного жизненного цикла изделия, обеспечиваемого технологией защиты Dual Barrier Coating.
