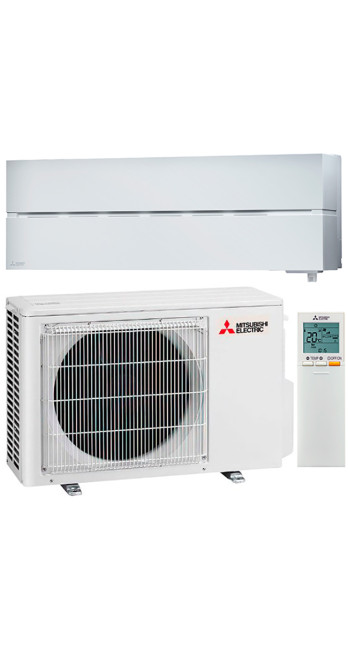

Инженерный анализ и техническая спецификация: Сплит-система Mitsubishi Electric MSZ-LN50VG2W / MUZ-LN50VGHZ

Данный документ представляет собой техническое описание и системный анализ климатического комплекса Mitsubishi Electric серии Premium Inverter (LN). Материал предназначен для принятия рационального решения о внедрении оборудования в жилые или коммерческие помещения, базируясь на физических принципах работы, реальных эксплуатационных характеристиках и архитектуре системы. Рассматривается комплект из внутреннего блока MSZ-LN50VG2W (цвет: натуральный белый) и наружного блока MUZ-LN50VGHZ (технология Hyper Heating).

1. Архитектура системы и назначение

Модель MSZ-LN50VG2W/MUZ-LN50VGHZ относится к классу бытовых тепловых насосов «воздух-воздух» высокой производительности. В отличие от стандартных систем кондиционирования, данный комплекс спроектирован с приоритетом на функцию полноценного отопления в климатических зонах с низкими температурами, сохраняя при этом эталонные показатели эффективности в режиме охлаждения.

Индекс «50» в маркировке указывает на номинальную холодопроизводительность 5.0 кВт и теплопроизводительность 6.0 кВт. Это определяет целевую площадь обслуживания в диапазоне от 40 до 55 квадратных метров при стандартной высоте потолков до 3 метров. Оборудование рассчитано на эксплуатацию в монообъемных помещениях (гостиные, офисные open-space, студии) или зонах со сложной тепловой картой.

Ключевой инженерной особенностью комплекта является использование наружного блока с индексом VGHZ. Наличие суффикса HZ свидетельствует о применении технологии Hyper Heating, которая принципиально меняет термодинамический цикл работы оборудования при отрицательных температурах наружного воздуха, обеспечивая стабильную теплоотдачу там, где стандартные инверторы теряют до 40-50% эффективности.

2. Термодинамика и технология Hyper Heating

Наружный блок MUZ-LN50VGHZ оснащен компрессором, адаптированным для работы по циклу с инжекцией хладагента. Это критически важное отличие от модели MUZ-LN50VG (без суффикса HZ).

Принцип сохранения производительности

В стандартном цикле при снижении температуры на улице падает давление кипения хладагента и уменьшается массовый расход газа, прокачиваемого через компрессор. Это приводит к падению теплопроизводительности именно тогда, когда потребность в тепле максимальна.

В модели MUZ-LN50VGHZ реализован контур инжекции (Flash Injection Circuit). Часть жидкого хладагента ответвляется после конденсатора, дросселируется до промежуточного давления и подается в специальный теплообменник (HIC). Полученная парожидкостная смесь или перегретый пар впрыскивается непосредственно в камеру сжатия спирального компрессора.

Инженерный эффект технологии:

1. Стабилизация давления нагнетания: Инжекция позволяет поддерживать высокий массовый расход хладагента R32 даже при температурах наружного воздуха -15°C и ниже.

2. Гарантированная теплоотдача: Система сохраняет 100% номинальной теплопроизводительности вплоть до -15°C. При дальнейшем понижении температуры до -25°C падение производительности происходит нелинейно и значительно медленнее, чем у стандартных систем.

3. Температура нагнетания: Технология позволяет контролировать температуру компрессора, предотвращая его перегрев и аварийное отключение в экстремальных условиях.

Это переводит устройство из категории «кондиционер с функцией обогрева» в категорию «первичный источник отопления» для многих регионов.

3. Система управления воздушным потоком и аэродинамика

Внутренний блок MSZ-LN50VG2W использует сложную мехатронную систему распределения воздуха, направленную на решение проблемы неравномерного перемешивания воздушных масс в помещениях большой площади.

Раздельное управление жалюзи (Double Flap)

Блок оснащен двумя независимыми группами горизонтальных жалюзи. Каждая группа имеет собственный сервопривод, что позволяет создавать два физически разделенных воздушных потока. В контексте модели мощностью 5.0 кВт это критически важно: мощный поток холодного воздуха может создавать дискомфорт (эффект сквозняка). Разделение потоков позволяет направить часть воздуха горизонтально вдоль потолка (эффект Коанда), а часть — вертикально вниз или в другую зону, обеспечивая равномерное температурное поле без зон локального переохлаждения.

Векторная логика и 3D I-See Sensor

Эффективность аэродинамики базируется на данных, получаемых от встроенного инфракрасного датчика 3D I-See. Сенсор представляет собой тепловизор низкого разрешения, который сканирует объем помещения, вращаясь в горизонтальной плоскости.

Алгоритм работы датчика:

1. Построение тепловой карты: Система делит помещение на 752 дискретные зоны, фиксируя температуру поверхностей (пол, стены, окна), а не только воздуха.

2. Детекция присутствия: Анализируя тепловые сигнатуры, алгоритм определяет наличие людей и их координаты в пространстве.

3. Сценарии реагирования:

   • Прямой поток: При необходимости быстрого нагрева/охлаждения поток направляется на человека (пользовательская настройка).

   • Непрямой поток: Для комфортного поддержания температуры поток отклоняется от людей, предотвращая риск простудных заболеваний.

   • Энергосбережение: При отсутствии тепловых сигнатур людей в течение заданного времени система переходит в режим пониженного энергопотребления.

4. Система очистки воздуха Plasma Quad Plus

В модели реализована активная система фильтрации Plasma Quad Plus, которая является не маркетинговой опцией, а полноценным инженерным модулем очистки, интегрированным в гидравлический контур воздушного тракта.

Физика процесса

Система представляет собой двухступенчатый плазменный генератор. При подаче высокого напряжения на вольфрамовые электроды формируется завеса из низкотемпературной плазмы. Проходящий через эту зону воздух подвергается воздействию ионов и свободных радикалов.

1. Бактерицидное воздействие: Плазменный разряд нарушает целостность клеточных мембран бактерий и белковую структуру вирусов, инактивируя их. Эффективность подтверждена тестами на вирусах гриппа H3N2 и других патогенах.

2. Электростатическое осаждение: Частицы пыли и аллергенов (включая PM2.5) получают электрический заряд. После этого они эффективно притягиваются к осадительным пластинам фильтра, имеющим противоположный потенциал.

3. Деструкция аллергенов: Активные радикалы разрушают структуру белков-аллергенов (пыльца, эпителий животных), нейтрализуя их способность вызывать иммунный ответ.

Важно отметить, что Plasma Quad Plus работает эффективнее пассивных HEPA-фильтров в условиях высокой влажности и не создает значительного аэродинамического сопротивления, что критично для сохранения производительности 5-киловаттной машины.

5. Защитное покрытие Dual Barrier Coating

Одной из главных проблем деградации характеристик кондиционеров во времени является загрязнение внутренних компонентов. В серии LN применена технология Dual Barrier Coating — гибридное покрытие внутренних элементов (теплообменника, вентилятора, воздуховодов).

Покрытие сочетает в себе гидрофильные и гидрофобные участки на наноуровне:

• Гидрофильные зоны: Препятствуют налипанию маслянистых аэрозолей и жиров (актуально для помещений, смежных с кухней).

• Гидрофобные зоны: Отталкивают обычную пыль и ворсинки ткани.

Инженерное значение: Чистота крыльчатки вентилятора и ламелей теплообменника сохраняется значительно дольше. Загрязнение этих элементов на 10-15% приводит к падению энергоэффективности на 20-30% из-за нарушения теплообмена и аэродинамики. Dual Barrier Coating стабилизирует паспортные характеристики (COP/EER) на протяжении длительного периода эксплуатации, снижая частоту необходимого глубокого сервисного обслуживания.

6. Акустические характеристики и виброзащита

Для модели производительностью 5.0 кВт уровень шума является критическим параметром, так как мощный вентилятор неизбежно генерирует аэродинамические шумы.

• Внутренний блок: Минимальный уровень звукового давления составляет 27 дБ(А). Это выше, чем у младших моделей (19 дБ(А) у 2.5 кВт), что обусловлено физикой перемещения больших объемов воздуха (до 900 м³/ч). Однако спектр шума смещен в область низких частот, которые меньше раздражают слух человека, чем высокочастотный свист.

• Наружный блок: В модели VGHZ реализован «Ночной режим», который принудительно снижает частоту вращения компрессора и вентилятора наружного блока, уменьшая уровень шума на 3-4 дБ(А). Это важно для соблюдения нормативов по шуму в жилой застройке, особенно при работе на обогрев ночью.

Компрессор оснащен двигателем с технологией Poki-Poki Core (обмотка сосредоточенного типа), которая снижает электромагнитные вибрации статора, повышая КПД и снижая гул низких частот.

7. Энергоэффективность и хладагент R32

Система работает на дифторметане (R32). С точки зрения термодинамики, R32 обладает более высокой удельной теплотой парообразования по сравнению с R410A. Это позволяет использовать меньшее количество хладагента по массе для переноса того же количества энергии, а также снижает вязкость газа, уменьшая потери давления в магистралях.

Показатели эффективности:

• SEER (охлаждение): Класс A++ (7.6). На каждый затраченный 1 кВт электроэнергии система переносит 7.6 кВт холода в усредненном сезонном цикле.

• SCOP (обогрев): Класс A+++ (в теплом климате) и высокие показатели для средней полосы.

Применение амплитудно-импульсной модуляции (PAM) позволяет максимально приблизить форму тока в цепи питания к синусоидальной (коэффициент мощности близок к 98%), что минимизирует паразитные потери в электросети и гармонические искажения.

8. Технические спецификации (Аналитический разбор)

Для принятия инженерного решения необходимо проанализировать сухие цифры спецификации в контексте реальной эксплуатации:

• Напряжение питания: 220-240 В, 50 Гц. Питание подводится к наружному блоку. Важно учитывать пусковые токи и сечение кабеля, хотя инвертор обеспечивает плавный пуск.

• Потребляемая мощность:

  • Охлаждение: номинал 1.380 кВт.

  • Обогрев: номинал 1.480 кВт.

  • Важно: Максимальное потребление может превышать номинал в режиме форсированного нагрева, что требует автомата защиты с запасом (рекомендуется 16А или 20А в зависимости от длины линии).

• Диапазон рабочих температур:

  • Охлаждение: -10 ~ +46°C. Гарантирует работу серверных или технических помещений даже зимой.

  • Обогрев: -25 ~ +24°C. Нижний предел -25°C является «честным» пределом, обеспеченным технологией Zubadan/Hyper Heating, а не маркетинговой декларацией.

• Габариты внутреннего блока: 890 x 307 x 233 мм. Ширина блока почти 90 см требует наличия соответствующего простенка при монтаже.

• Вес наружного блока: 55 кг. Это значительно тяжелее стандартных блоков (35-40 кг), что требует усиленных кронштейнов и прочного основания стены при монтаже. Увеличенный вес обусловлен мощным компрессором и развитой поверхностью теплообменника.

9. Инженерные ограничения и требования к монтажу

Для обеспечения заявленного уровня надежности () необходимо четко обозначить ограничения, о которых часто умалчивают в рекламных буклетах.

1. Длина трассы: Максимальная длина трубопроводов составляет 20 метров (для версии 50), перепад высот — 12 метров. Превышение этих значений приведет к резкому падению производительности и масляному голоданию компрессора, даже при дозаправке.

2. Вакуумирование: При монтаже систем на R32 критически важно качественное вакуумирование контура. R32 относится к классу слабогорючих веществ (A2L), и наличие воздуха/кислорода в системе недопустимо не только из соображений КПД, но и безопасности.

3. Отвод конденсата в режиме обогрева: При работе MUZ-LN50VGHZ зимой наружный блок выделяет значительное количество конденсата (до 1-2 литров в час при разморозке). Необходима организация подогреваемого дренажа, иначе образование наледи под блоком или на поддоне неизбежно, что может повредить вентилятор или теплообменник. Несмотря на наличие встроенного ТЭНа поддона в модели VGHZ, внешний отвод воды обязателен.

4. Размещение внутреннего блока: Для корректной работы 3D I-See Sensor блок нельзя устанавливать в ниши, слишком близко к боковым стенам (менее 10-15 см) или над высокими шкафами, которые перекрывают обзор датчику. Это приведет к ошибкам в определении температуры и присутствия людей.

10. Сценарии рационального применения

Оптимальное применение:

• Гостиные загородных домов площадью 40-50 м² с высокими требованиями к дизайну и тишине.

• Квартиры-студии, где кондиционер является единственным или основным источником тепла в межсезонье и зимой.

• Помещения с высокими теплопритоками (панорамное остекление, солнечная сторона), требующие быстрого и мощного охлаждения без сквозняков.

Нерациональное применение:

• Маленькие спальни (менее 25 м²). Мощность 5 кВт избыточна, поток воздуха даже на минимальной скорости может быть ощутимым, а частые циклы старт-стоп инвертора на минимальных оборотах снизят общую эффективность. Для таких задач существуют модели с индексами 25 и 35.

• Технические помещения без требований к чистоте воздуха (Plasma Quad будет избыточна).

• Регионы, где температура зимой не опускается ниже -5°C (в этом случае переплата за технологию Hyper Heating (индекс HZ) экономически нецелесообразна, достаточно стандартной версии VG).

11. Заключение и интеграция в экосистему

Mitsubishi Electric MSZ-LN50VG2W/MUZ-LN50VGHZ представляет собой сложный инженерный продукт, сочетающий функции климат-контроля, отопительного прибора и системы очистки воздуха. Встроенный Wi-Fi модуль позволяет интегрировать устройство в систему «Умный дом» через приложение MELCloud, предоставляя доступ к телеметрии, расписанию и удаленному управлению. Также поддерживается интеграция с голосовыми ассистентами.

Выбор данной модели оправдан для пользователей, ищущих бескомпромиссное решение для круглогодичного использования, понимающих физику процессов теплообмена и готовых инвестировать в надежность и технологии энергосбережения. Высокая начальная стоимость компенсируется показателями SCOP/SEER, долговечностью компрессора (благодаря контролируемым режимам работы) и отсутствием необходимости в покупке отдельных очистителей и обогревателей.

Это оборудование класса «установил и забыл», но только при условии квалифицированного монтажа с соблюдением всех требований к гидравлическому и электрическому контурам.
