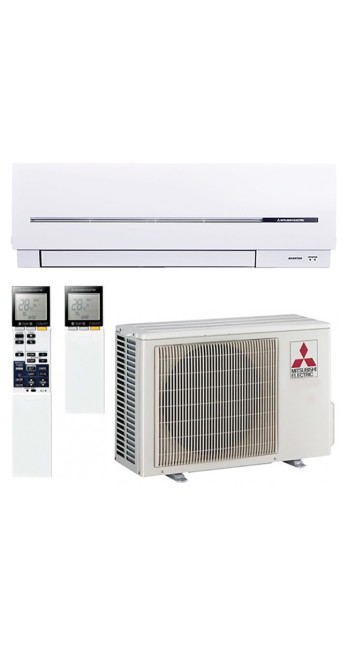

Описание Кондиционер воздуха Mitsubishi Electric MSZ-SF42VE/MUZ-SF42VE

Инженерный анализ системы кондиционирования Mitsubishi Electric MSZ-SF42VE / MUZ-SF42VE

1. Архитектурное позиционирование и класс оборудования

Сплит-система Mitsubishi Electric MSZ-SF42VE (внутренний блок) в комплекте с MUZ-SF42VE (наружный блок) представляет собой климатическое оборудование класса «Стандарт Инвертор» (Standard Inverter). В инженерной иерархии производителя данная серия занимает позицию рационального баланса, располагаясь между базовыми инверторными моделями (серии Classic Inverter / HR) и премиальными флагманскими решениями (серии Deluxe / FH и Premium / LN).

Основное назначение модели с индексом 42 — обслуживание помещений площадью от 35 до 45 квадратных метров при стандартной тепловой нагрузке. Оборудование спроектировано для эксплуатации в жилых и офисных пространствах, где приоритет отдается компактности внутреннего модуля и акустическому комфорту, при сохранении высоких показателей энергоэффективности, свойственных продукции корпорации Mitsubishi Electric. В отличие от младших моделей серии (SF25/35), версия SF42 обладает повышенной производительностью, что накладывает определенные требования на аэродинамику и гидравлический контур, которые были успешно решены инженерами за счет оптимизации теплообменников и алгоритмов управления двигателем.

Система разработана на базе технологий, обеспечивающих стабильность параметров вне зависимости от колебаний внешней среды. Это не просто устройство охлаждения, а климатический комплекс, поддерживающий заданные параметры воздуха (температуру, скорость подвижности, чистоту) с высокой точностью. Концепция серии SF базируется на принципе «разумной достаточности»: исключение избыточных функций, редко используемых в повседневности, в пользу надежности основных узлов и качества исполнения.

2. Термодинамические характеристики и производительность

Ключевым параметром оценки климатической техники является её фактическая холодо- и теплопроизводительность в различных режимах. Модель MSZ-SF42VE демонстрирует следующие показатели, верифицированные по стандартам испытаний:

• Номинальная холодопроизводительность: 4.2 кВт. Диапазон модуляции инвертора варьируется от 1.1 до 4.5 кВт. Это означает, что при достижении целевой температуры компрессор способен снижать обороты, вырабатывая минимум холода для компенсации теплопритоков, исключая цикличные включения/выключения.

• Номинальная теплопроизводительность: 5.4 кВт. Диапазон работы в режиме обогрева составляет от 1.3 до 6.0 кВт. Важно отметить существенный запас по мощности обогрева, что позволяет использовать систему как эффективный источник тепла в межсезонье и в зимний период при температурах до -15°C (при соблюдении условий эксплуатации).

• Потребляемая мощность: При номинальной нагрузке на охлаждение система потребляет 1.34 кВт, на обогрев — 1.58 кВт.

Коэффициенты сезонной энергоэффективности (SEER и SCOP) являются объективными метриками экономичности. Для MSZ-SF42VE/MUZ-SF42VE показатель SEER (охлаждение) достигает значений класса А++, а SCOP (обогрев) соответствует классу А+. Данные цифры достигнуты не только за счет эффективности компрессора, но и благодаря применению передовых алгоритмов управления питанием, минимизирующих паразитные потери энергии в цепях преобразования.

3. Технологии инвертирования и компрессорный узел

В основе наружного блока MUZ-SF42VE лежит компрессор собственной разработки Mitsubishi Electric, управляемый инверторным приводом. Технология инвертирования здесь реализована с применением оригинального метода амплитудно-импульсной модуляции PAM (Pulse Amplitude Modulation).

Векторное управление и PAM

Классические инверторы регулируют только частоту вращения вала. Система PAM, внедренная в данный блок, позволяет управлять амплитудой напряжения и формой тока. Инженеры добились того, чтобы форма тока питания максимально приближалась к синусоидальной. Это решает две критические задачи:

1. Повышение коэффициента мощности: Активная мощность используется практически на 98%, сводя к минимуму реактивные потери.

2. Эффективность на пиковых нагрузках: При старте системы, когда требуется быстро охладить помещение (режим форсирования), PAM-модуляция позволяет компрессору выйти на сверхноминальные обороты быстрее, чем традиционные схемы, сокращая время достижения комфорта.

Электродвигатели вентиляторов

И внутренний, и наружный блоки оснащены бесколлекторными двигателями постоянного тока (DC Fan Motor). Роторы таких двигателей содержат мощные постоянные магниты, что исключает потери на перемагничивание и скольжение, характерные для асинхронных двигателей переменного тока. Это техническое решение напрямую влияет на снижение общего энергопотребления системы и уменьшение уровня вибраций, передаваемых на корпус.

4. Аэродинамика внутреннего блока и акустический профиль

Одной из главных инженерных задач при проектировании модели мощностью 4.2 кВт в компактном корпусе серии SF является борьба с аэродинамическим шумом. Для отвода 4 кВт тепла требуется прокачать значительный объем воздуха.

Система Dual Guide

Уникальной особенностью серии SF является система воздухораспределения Dual Guide. В отличие от стандартных моделей с одной шторкой жалюзи, здесь применяются две независимые заслонки с индивидуальными приводами.

• В режиме охлаждения: Заслонки работают синхронно, направляя поток горизонтально вдоль потолка. Холодный воздух, будучи более плотным, опускается вниз естественным образом, исключая эффект сквозняка в зоне нахождения людей.

• В режиме обогрева: Заслонки формируют узкий, направленный вертикально вниз поток. Теплый воздух подается к полу, откуда поднимается вверх, обеспечивая равномерный прогрев всего объема помещения.

Такая кинематика воздушного потока позволяет эффективно перемешивать воздушные массы без создания зон турбулентности, которые являются основным источником шума.

Акустические показатели

Уровень звукового давления внутреннего блока MSZ-SF42VE на минимальной скорости вентилятора составляет 21 дБ(А). Для оборудования такой мощности это является показателем, близким к физическому пределу слышимости в условиях типовой жилой застройки (фоновый шум городской квартиры редко опускается ниже 25 дБ(А)). На максимальной скорости, необходимой для быстрого охлаждения, уровень шума возрастает, однако спектр шума смещен в область низких частот, которые меньше раздражают человеческий слух.

Важно учитывать, что индекс 42 подразумевает больший расход воздуха по сравнению с моделями 25 и 35, поэтому на средних и высоких оборотах шум потока будет закономерно выше, что является физической неизбежностью при сохранении компактных габаритов корпуса (ширина всего 798 мм).

5. Система фильтрации и качество воздуха

Вопрос качества воздуха в модели MSZ-SF42VE решен с применением нано-платинового фильтра (Nano Platinum). Это не маркетинговое название, а описание структуры фильтрующего элемента. В волокна фильтра внедрены наноразмерные частицы платины-керамики.

Механизм действия

Фильтр выполняет три функции:

1. Механическая очистка: Задержка крупной и средней пыли, шерсти животных и ворса.

2. Антибактериальная обработка: Частицы платины обладают каталитическими свойствами, подавляя активность бактерий и вирусов при контакте с поверхностью фильтра.

3. Дезодорация: Структура фильтра способна разрушать молекулы, вызывающие неприятные запахи, на более простые и безопасные соединения.

Преимуществом данной технологии перед стандартными катехиновыми или энзимными фильтрами является долговечность. Эффективность нано-платинового покрытия не снижается со временем, так как платина выступает катализатором и не расходуется в процессе реакции. Обслуживание сводится к регулярной промывке фильтра водой (рекомендуется каждые 2 недели активной эксплуатации).

Опционально система допускает установку дополнительных антиаллергенных энзимных фильтров, которые приобретаются отдельно. В корпусе предусмотрены специальные слоты для их монтажа.

6. Логика управления и интеллектуальные функции

Электронная система управления MSZ-SF42VE спроектирована с упором на автоматизацию рутинных процессов и возможность гибкого программирования.

Недельный таймер

В стандартную комплектацию входит инфракрасный пульт управления с функцией недельного программирования. Пользователь имеет возможность задать до 4 действий на каждый день недели. Каждое действие включает в себя время срабатывания, режим (включение/выключение) и целевую температуру.

• Сценарий применения: Автоматическое понижение температуры в офисе в нерабочее время для экономии энергии и предварительный прогрев/охлаждение помещения к приходу сотрудников к 9:00 утра. В жилом секторе — снижение температуры во время сна и повышение перед пробуждением.

Режим I-Save

Функция I-Save позволяет сохранить в энергонезависимой памяти предпочтительный набор настроек (температура, скорость вентилятора, направление потока). Переход к этим настройкам осуществляется нажатием одной кнопки.

• Инженерное применение: Функция также используется для реализации режима дежурного отопления. Минимальная поддерживаемая температура может быть установлена на уровне +10°C. Это критически важно для загородных домов, где необходимо предотвратить замерзание коммуникаций в отсутствие жильцов, минимизируя энергозатраты.

Совместимость с MELCloud

Внутренний блок имеет разъем CN105 для подключения Wi-Fi адаптера (опция MAC-567IF-E). Это позволяет интегрировать кондиционер в облачную систему MELCloud. Управление осуществляется через смартфон или веб-интерфейс, предоставляя доступ к полному функционалу, включая мониторинг аварийных кодов и энергопотребления. Это превращает устройство в элемент IoT (Internet of Things), доступный для удаленной диагностики сервисными службами.

7. Монтажные и эксплуатационные ограничения

Для обеспечения паспортных характеристик и долговечности оборудования необходимо строгое соблюдение инженерных требований при монтаже. Игнорирование этих параметров ведет к потере гарантии и снижению КПД системы.

Фреонопровод и хладагент

Система работает на хладагенте R410A. Это двухкомпонентная смесь, требующая заправки исключительно в жидкой фазе для сохранения стехиометрического состава.

• Диаметры труб: Жидкостная линия — 6.35 мм (1/4 дюйма), газовая линия — 9.52 мм (3/8 дюйма). Использование трубы 12.7 мм (1/2 дюйма) на газовой линии недопустимо для данной модели, так как это нарушит скорость возврата масла в компрессор.

• Длина магистрали: Максимальная длина трассы составляет 20 метров. Максимальный перепад высот между блоками — 12 метров.

• Дозаправка: Заводская заправка рассчитана на трассу до 7 метров. При превышении этой длины требуется добавление хладагента из расчета 30 грамм на каждый дополнительный метр. Отсутствие дозаправки приведет к перегреву компрессора и снижению производительности.

Электропитание

Электропитание подается на наружный блок. Требуется отдельная линия с автоматическим выключателем. Межблочный кабель должен быть четырехжильным, с сечением не менее 1.5 мм², чтобы исключить падение напряжения и ошибки в передаче данных цифровой шины управления.

Размещение блоков

Внутренний блок MSZ-SF42VE имеет ширину 798 мм. Для корректного забора воздуха необходимо оставить не менее 60-100 мм свободного пространства от потолка. Наружный блок MUZ-SF42VE должен быть установлен на виброопоры для исключения передачи структурного шума на фасад здания, особенно учитывая вес и мощность компрессора данной модели.

8. Сравнительный анализ и сценарии выбора

При принятии решения о покупке MSZ-SF42VE необходимо понимать его положение относительно альтернатив в линейке Mitsubishi Electric.

Сравнение с серией DM/HJ (Classic Inverter)

Серия SF превосходит бюджетные линейки (DM/HJ) по следующим параметрам:

1. Уровень шума: SF значительно тише благодаря усовершенствованной форме крыльчатки вентилятора.

2. Дизайн и компактность: SF имеет более современный, плоский дизайн и меньшую глубину.

3. Функционал: Наличие недельного таймера и раздельного управления потоками (Dual Guide) в серии SF против простого 24-часового таймера в Classic.

4. Эффективность: Более высокий SEER/SCOP.

Сравнение с серией FH/LN (Deluxe/Premium)

Серия SF уступает флагманам в следующем:

1. Система фильтрации: В SF используется стандартный Nano Platinum, тогда как в FH/LN применяется активная система плазменной очистки Plasma Quad, эффективная против вирусов и аллергенов на более высоком уровне.

2. Сенсоры: В SF отсутствует инфракрасный датчик 3D I-See, который сканирует помещение на наличие людей для перенаправления потока.

3. Разделение потока: Хотя SF имеет Dual Guide, флагманы обладают раздельными воздушными жалюзи левой и правой зоны (Split Vane), что позволяет одновременно дуть в разные стороны.

Вывод по сценариям

MSZ-SF42VE является оптимальным выбором для:

• Гостиных и спален площадью 35-45 м², где важен баланс цены, тишины и качества воздуха.

• Квартир-студий, где один блок должен обслуживать всё пространство.

• Серверных комнат (благодаря функции авторестарта и возможности работы на охлаждение при низких температурах с установкой зимнего комплекта).

Модель не рекомендуется (лучше выбрать FH/LN), если:

• В помещении проживают люди с тяжелыми формами аллергии (требуется Plasma Quad).

• Требуется сложная зональная климатизация в рамках одной комнаты (требуется 3D I-See).

9. Эксплуатационная надежность и ресурс

Инженерная философия Mitsubishi Electric закладывает ресурс работы бытовых сплит-систем на уровне 10-15 лет при соблюдении регламента обслуживания. Модель MSZ-SF42VE не является исключением.

Коррозионная стойкость

Теплообменники наружного блока имеют антикоррозийное покрытие, препятствующее деградации алюминиевых ламелей под воздействием влаги и агрессивной городской среды. Платы управления покрыты защитным лаком, снижающим риск короткого замыкания из-за пыли или насекомых.

Защита от нестабильного напряжения

Электроника блока питания способна выдерживать скачки напряжения в широком диапазоне, однако для полной безопасности электроники в условиях старых сетей настоятельно рекомендуется установка внешнего стабилизатора напряжения.

Самодиагностика

Система непрерывно опрашивает датчики температур и давления. При возникновении отклонения (например, утечка фреона, перегрев компрессора, блокировка вентилятора) контроллер останавливает работу и выводит код ошибки на индикатор (через количество миганий светодиода). Это предотвращает фатальное разрушение узлов, позволяя устранить причину на ранней стадии.

10. Резюме

Кондиционер Mitsubishi Electric MSZ-SF42VE/MUZ-SF42VE представляет собой инженерно выверенный продукт, ориентированный на рационального потребителя. Он не предлагает избыточных маркетинговых функций, но обеспечивает эталонное выполнение базовых задач: эффективное охлаждение, качественный обогрев и акустический комфорт.

Выбор данной модели оправдан технической логикой, если требуется высокая надежность, проверенная временем архитектура серии SF и передовые показатели энергоэффективности без переплаты за функции премиального сегмента. Это «рабочая лошадка» инверторного класса, гарантирующая предсказуемый микроклимат на протяжении всего срока эксплуатации. Инвестиция в данное оборудование является вложением в долгосрочную стабильность инженерных систем жилого пространства.

Покупатель получает не просто устройство, а технологическое решение, интегрирующее векторное управление двигателем, оптимизированную аэродинамику и интеллектуальную логику распределения воздуха. Именно совокупность этих факторов, а не отдельные цифры в каталоге, формирует реальный пользовательский опыт и определяет статус данного оборудования как источника доверия в мире климатической техники. Установка MSZ-SF42VE закрывает вопрос кондиционирования на десятилетие вперед, при условии профессионального монтажа и соблюдения регламентов технического обслуживания. В этом заключается основная ценность предложения Mitsubishi Electric в сегменте Standard Inverter.
