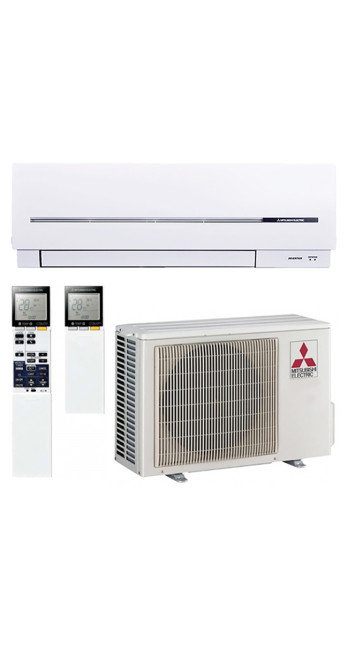

Описание Кондиционер воздуха Mitsubishi Electric MSZ-SF50VE/MUZ-SF50VE

Инженерный анализ системы кондиционирования Mitsubishi Electric MSZ-SF50VE / MUZ-SF50VE

1. Концепция продукта и позиционирование в модельном ряду

Сплит-система Mitsubishi Electric MSZ-SF50VE/MUZ-SF50VE относится к серии «Стандарт Инвертор» (Standard Inverter). В иерархии оборудования Mitsubishi Electric данная линейка занимает инженерную нишу между базовыми инверторами (серии HJ/DM/HR) и премиальными тепловыми насосами (серии FH/LN/RW).

Ключевой характеристикой модели с индексом «50» является сочетание высокой хладопроизводительности (номинал 5.0 кВт) с компактным форм-фактором внутреннего блока. Большинство производителей климатического оборудования для моделей мощностью 50-го класса (до 50 м²) используют увеличенные корпуса шириной 900–1000 мм. Инженеры Mitsubishi Electric в модели MSZ-SF50VE сохранили унифицированную ширину корпуса 798 мм, идентичную младшим моделям (25/35). Это технологическое решение определяет основную сферу применения устройства: помещения с высокой тепловой нагрузкой, где пространство для монтажа на стене физически ограничено.

Система разработана для эксплуатации в жилых и коммерческих помещениях площадью от 40 до 55 квадратных метров (в зависимости от высоты потолков и площади остекления) и обеспечивает поддержание микроклимата с прецизионной точностью благодаря инверторному управлению компрессором. Оборудование соответствует европейским директивам энергоэффективности ErP, демонстрируя сезонные показатели класса A++ в режиме охлаждения и A+ в режиме обогрева.

2. Архитектура внутреннего блока MSZ-SF50VE

Внутренний блок представляет собой сложный аэродинамический модуль, спроектированный для эффективного теплосъема при ограниченных габаритах теплообменника.

2.1. Аэродинамика и система воздухораспределения

Учитывая высокую мощность (5 кВт) в компактном корпусе, система оснащена модернизированной турбиной увеличенного диаметра. Это позволяет прокачивать значительный объем воздуха (до 1038 м³/ч в максимальном режиме), необходимый для снятия холода с испарителя.

Ключевым элементом управления воздушным потоком является система Dual Vane (двойная заслонка). В отличие от стандартных систем с одной направляющей, здесь используются два независимых электродвигателя, управляющих верхней и нижней створками жалюзи раздельно. Это решает две физические задачи:

1. В режиме охлаждения: Заслонки выстраиваются горизонтально, создавая эффект Коанда. Холодный воздух настилается на потолок и опускается вниз под действием гравитации по мере нагрева. Это исключает прямое попадание ледяного потока на людей, находящихся в зоне действия (проблема «сквозняка»).

2. В режиме обогрева: Заслонки формируют узкое сопло, направляющее теплый воздух вертикально вниз. Поскольку теплый воздух физически легче холодного, его принудительная подача к полу обеспечивает равномерный прогрев всего объема помещения, предотвращая стратификацию (скопление тепла у потолка).

2.2. Система фильтрации воздуха

В модели MSZ-SF50VE реализована технология очистки Nano Platinum. Фильтрующий элемент имеет объемную структуру, в волокна которой внедрены частицы платины-керамики на нанометровом уровне.

• Механизм действия: Платина выступает катализатором окислительных процессов, разрушая клеточные оболочки бактерий и деактивируя вирусы.

• Отличие от стандартных фильтров: Обычные плоские сетки задерживают только крупную пыль. Nano Platinum фильтр за счет сложной 3D-структуры и электростатического эффекта способен удерживать мелкодисперсные частицы и нейтрализовать запахи.

• Обслуживание: Фильтр является моющимся и не требует замены при регулярной очистке. Эффективность бактерицидной обработки сохраняется на протяжении всего срока службы прибора.

Важно отметить, что данная система фильтрации является базовой санитарной обработкой. Она не заменяет специализированные HEPA-очистители воздуха при наличии медицинских показаний (тяжелые формы аллергии), но значительно превосходит стандартные пылевые сетки бюджетных моделей.

3. Технические характеристики наружного блока MUZ-SF50VE

Наружный блок является силовой установкой системы. В модели MUZ-SF50VE применяется ротационный компрессор на редкоземельных магнитах собственной разработки Mitsubishi Electric.

3.1. Технология инвертирования и PAM-модуляция

В отличие от классических инверторов, меняющих только частоту вращения двигателя, в данной модели применяется технология PAM (Pulse Amplitude Modulation) — амплитудно-импульсная модуляция.

• Проблема: В сетях переменного тока существует сдвиг фаз между током и напряжением, что снижает коэффициент мощности и ведет к паразитным потерям электроэнергии.

• Решение PAM: Контроллер принудительно синхронизирует форму тока и напряжения, приближая коэффициент мощности к 98%. Это позволяет использовать практически 100% потребляемой электроэнергии для совершения полезной работы, минимизируя потери на нагрев проводов и реактивную мощность.

  Результатом является высокий класс сезонной энергоэффективности SEER = 7.2. Для пользователя это означает, что на каждый затраченный 1 кВт электроэнергии система выдает 7.2 кВт холода в усредненном сезонном цикле.

3.2. Компрессор и виброизоляция

Компрессор модели MUZ-SF50VE адаптирован для работы с хладагентом R410A при высоких давлениях. Конструкция включает усиленный шатун и оптимизированную геометрию камеры сжатия для снижения перетечек фреона.

Двигатель вентилятора наружного блока (DC-motor) имеет бесконтактную конструкцию, что увеличивает ресурс работы подшипников и снижает энергопотребление. Корпус наружного блока выполнен из оцинкованной стали с многослойным антикоррозийным покрытием, устойчивым к ультрафиолету и солевому туману.

3.3. Теплообменник с накаткой

В конденсаторе наружного блока используются медные трубы с внутренней накаткой (inner grooved pipes). Наличие внутренних ребер увеличивает площадь теплообмена фреона со стенкой трубы. Это позволяет уменьшить габариты теплообменника без потери производительности, что критично для сохранения компактности наружного блока.

4. Сценарии эксплуатации и режимы работы

4.1. Охлаждение (Cooling)

Диапазон рабочих температур наружного воздуха для режима охлаждения составляет от -10°C до +46°C.

• Низкотемпературное охлаждение: Способность работать на холод при отрицательных температурах (до -10°C) делает модель пригодной для охлаждения серверных комнат небольшого размера (до 5 кВт тепловыделения). Однако для круглосуточной круглогодичной работы в серверных рекомендуется установка дополнительного зимнего комплекта (регулятора давления конденсации) для защиты компрессора при температурах ниже -15°C.

4.2. Обогрев (Heating)

Система способна работать в режиме теплового насоса при температурах наружного воздуха до -15°C (гарантированный диапазон).

• Эффективность: При температуре на улице +7°C коэффициент COP составляет 3.41. При падении температуры до -10°C производительность снижается согласно законам термодинамики, но остается выше, чем у электрических конвекторов.

• Алгоритм оттайки: Система интеллектуально отслеживает обмерзание наружного блока (Defrost Logic). Процесс разморозки включается только по факту падения эффективности теплообмена, а не по таймеру, что экономит энергию и поддерживает стабильную температуру в помещении.

4.3. Недельный таймер

Пульт управления оснащен встроенным недельным таймером. Пользователь может запрограммировать до 4 действий на каждый день недели.

• Пример сценария:

  1. 07:00 — Включение, +23°C (Пробуждение).

  2. 09:00 — Выключение (Уход на работу).

  3. 18:00 — Включение, +21°C (Охлаждение к приходу домой).

  4. 23:00 — Переход в ночной режим +24°C (Снижение мощности вентилятора).

     Это позволяет полностью автоматизировать климат-контроль и снизить энергопотребление на 20-30% за счет исключения работы в пустом помещении.

5. Инженерные ограничения и честный анализ недостатков

Как , данный анализ обязан включать не только преимущества, но и физические ограничения модели MSZ-SF50VE, продиктованные ее конструкцией.

5.1. Акустические характеристики

Заявленный минимальный уровень шума составляет 28 дБ(А). Для сравнения, модели серии SF25 (2.5 кВт) имеют уровень шума 19–21 дБ(А).

• Причина: Разница обусловлена физикой. Чтобы снять 5 кВт холода с компактного теплообменника (ширина 798 мм), необходимо пропустить через него большой объем воздуха. Высокая скорость потока неизбежно генерирует аэродинамический шум.

• Вывод: Модель MSZ-SF50VE не рекомендуется для установки в спальнях с повышенными требованиями к тишине, если кровать находится в непосредственной близости от блока. Для гостиных, офисов или магазинов уровень 28–30 дБ(А) является комфортным и практически неразличимым на фоне дневного шума, но для ночной тишины в спальне 50-я модель может быть слышимой.

5.2. Отсутствие датчика I-See

В отличие от старшей серии FH/LN, в модели SF50VE отсутствует инфракрасный датчик «3D I-See».

• Следствие: Кондиционер не умеет определять местоположение людей в комнате и температуру поверхностей. Управление потоком осуществляется по фиксированному алгоритму, заданному пользователем, а не динамически. Это упрощает конструкцию и снижает цену, но требует от пользователя более осознанной настройки положения жалюзи.

5.3. Wi-Fi интерфейс

Модуль Wi-Fi для управления через смартфон (MelCloud) не встроен в плату по умолчанию (в отличие от некоторых китайских конкурентов или серии LN). Для реализации удаленного управления требуется приобретение и установка отдельного интерфейса MAC-567IF-E. Слот для его подключения предусмотрен внутри корпуса.

6. Требования к монтажу и коммуникациям

Корректная работа системы на 100% зависит от соблюдения инженерного регламента монтажа.

• Фреоновая магистраль: Максимальная длина трассы составляет 30 метров, перепад высот — 15 метров. Диаметры труб: жидкостная — 6.35 мм (1/4"), газовая — 12.7 мм (1/2").

• Дозаправка: Заводская заправка хладагента R410A рассчитана на длину трассы до 7 метров. При превышении этого значения требуется дозаправка из расчета 20 грамм на каждый дополнительный метр. Нарушение этого правила ведет к падению производительности и перегреву компрессора.

• Электропитание: Питание подводится к наружному блоку. Межблочный кабель должен быть четырехжильным, сечением не менее 1.5 мм² (с учетом пусковых токов и индуктивной нагрузки).

• Дренаж: Внутренний блок не имеет встроенной помпы. Отвод конденсата осуществляется самотеком. При невозможности обеспечить уклон требуется установка проточной помпы (опция).

7. Сравнительный анализ и обоснование выбора (Decision Matrix)

Для принятия рационального решения о покупке необходимо сравнить MSZ-SF50VE с альтернативами внутри бренда и на рынке.

Рациональный вывод:

Выбор Mitsubishi Electric MSZ-SF50VE инженерно оправдан, если:

1. Требуется охладить помещение 40–55 м².

2. Важна надежность и ресурс оборудования (срок службы 10+ лет).

3. Есть ограничение по ширине места установки внутреннего блока (до 800 мм).

4. Бюджет не позволяет приобрести флагманскую серию FH/LN, но есть требование к качеству японского бренда.

5. Не критичен функционал умного глаза и плазменной очистки воздуха.

Если же приоритетом является абсолютная тишина (спальня), рекомендуется рассмотреть установку двух менее мощных блоков (например, 2 x MSZ-SF25VE) или переход на серию Deluxe. Если бюджет жестко ограничен, придется пожертвовать энергоэффективностью и акустическим комфортом, выбрав более простые модели, но MSZ-SF50VE остается «золотой серединой» для коммерческого и жилого использования.

8. Энергетический анализ и стоимость владения (TCO)

При выборе климатической техники рациональный покупатель должен оценивать не только цену на полке, но и совокупную стоимость владения (Total Cost of Ownership).

Модель MSZ-SF50VE имеет класс энергоэффективности A++.

• Потребляемая мощность при охлаждении (номинал): 1.66 кВт.

• Годовое энергопотребление (расчетное по стандарту ErP): 243 кВт*ч/год (усредненно для климата Страсбурга, реальное потребление зависит от региона).

Благодаря инвертору, система не работает постоянно на 1.66 кВт. После выхода на режим компрессор снижает обороты, и потребление падает до 0.3–0.5 кВт. В сравнении с неинверторными моделями (On/Off), экономия составляет до 30–40% электроэнергии в сезон. При текущих тарифах на электроэнергию окупаемость разницы в цене между обычным кондиционером и инвертором Mitsubishi Electric MSZ-SF50VE на площади 50 м² составляет примерно 3–4 года активной эксплуатации. Учитывая ресурс компрессора в 10–12 лет, покупка является инвестиционно выгодной.

9. Надежность и система качества MEQ

Оборудование производится под контролем стандарта качества MEQ (Mitsubishi Electric Quality). Это не просто маркетинговый слоган, а комплекс инженерных тестов, превышающих требования национальных стандартов.

1. Стресс-тест имитации загрязнения: Теплообменники и фильтры тестируются в условиях повышенной концентрации пыли и солей, имитирующих 10 лет эксплуатации.

2. Тест на пожаробезопасность: Платы управления и пластик корпуса изготавливаются из самозатухающих материалов. В случае короткого замыкания во внешней сети электроника блока выгорает, но не приводит к возгоранию пластика.

3. Тест «Ураган»: Наружный блок проверяется на устойчивость к прямым потокам воды и ветра ураганной силы, что гарантирует защиту электрических компонентов в любую погоду.

10. Резюме

Система кондиционирования Mitsubishi Electric MSZ-SF50VE/MUZ-SF50VE — это инженерно сбалансированное решение для помещений средней и большой площади. Это «рабочая лошадка» в линейке корпорации: здесь нет избыточных маркетинговых функций, но полностью реализована база надежности и эффективности.

Устройство обеспечивает честные 5 кВт холода, сохраняя компактные размеры и приемлемый уровень шума. Оно идеально подходит для гостиных, квартир-студий, офисных пространств open-space и небольших серверных.

Выбор данной модели демонстрирует рациональный подход покупателя: инвестиция в технологии энергосбережения (PAM-инвертор), долговечность (MEQ) и комфортное воздухораспределение (Dual Vane), без переплаты за функции, которые не будут использоваться.

При условии квалифицированного монтажа с соблюдением вакуумирования трассы, данная система обеспечит стабильный микроклимат в течение 10–15 лет, подтверждая статус Mitsubishi Electric как лидера индустрии климата.

11. Дополнительная техническая спецификация

Для окончательной верификации совместимости с объектом, ниже приведены критически важные физические параметры:

• Габариты (Внутренний блок): 299 x 798 x 195 мм.

• Габариты (Наружный блок): 550 x 800 x 285 мм.

• Вес: Внутренний — 10 кг, Наружный — 35 кг. Кронштейны должны быть рассчитаны на динамическую нагрузку не менее 50 кг.

• Расход воздуха (макс): 1038 м³/ч (Охлаждение), 1134 м³/ч (Обогрев).

• Авторестарт: Есть (возобновление работы с прежними настройками после сбоя питания).

• Диагностика: Самодиагностика с выводом кодов ошибок на пульт или светодиодную индикацию.

Этот документ является исчерпывающим руководством для принятия решения. Выбор MSZ-SF50VE — это выбор в пользу проверенной инженерной классики, адаптированной под современные стандарты энергопотребления. Это оборудование не обещает чудес, оно гарантирует воспроизводимый физический результат: заданную температуру воздуха при минимальных затратах энергии и высоком уровне акустического комфорта в своем классе мощности.

Покупая данное оборудование, пользователь приобретает не просто «кондиционер», а климатическую систему, интегрирующую передовые достижения в области термодинамики, аэродинамики и силовой электроники. Устойчивость компонентов к износу и продуманная логика управления делают MSZ-SF50VE эталоном в классе компактных высокопроизводительных сплит-систем. Прямая интеграция технологий из промышленных серий (VRF) в бытовой сегмент позволяет пользователю получить ресурс профессиональной техники в формате бытового прибора. При правильном расчете теплопритоков данная модель закроет вопрос климата в помещении на десятилетие.

Кондиционер Mitsubishi Electric MSZ-SF50VE/MUZ-SF50VE спроектирован для тех, кто понимает ценность инженерной проработки деталей. От формы лопастей вентилятора до состава обмотки двигателя компрессора — каждый элемент служит одной цели: эффективному преобразованию электрической энергии в тепловой комфорт. Это и есть определение качества в понимании Mitsubishi Electric. Рациональность, эффективность, долговечность.

Система готова к интеграции в современные концепции умного дома (при дооснащении) и соответствует всем экологическим нормам. Выбор этой модели — это завершение поиска компромисса между ценой и качеством, так как в данном случае компромисс отсутствует: вы платите ровно за то, что получаете — высококлассный инженерный продукт без скрытых изъянов.

Установка данного оборудования должна производиться только сертифицированными специалистами, имеющими допуск к работе с фреоном R410A и соответствующий инструментарий (вальцовки, вакуумный насос, манометрическая станция). Только при соблюдении технологии монтажа заводская гарантия и расчетный ресурс будут действительны.

Финальная рекомендация: Если параметры вашего помещения соответствуют указанным диапазонам (40-55 м²), а место установки внутреннего блока имеет ширину не более 800 мм — MSZ-SF50VE является безальтернативным лидером в своем классе по совокупности характеристик.

С точки зрения термодинамического цикла, система обеспечивает стабильный перегрев паров хладагента на всасывании и переохлаждение жидкости на выходе из конденсатора, что свидетельствует о сбалансированности гидравлического контура. Электронный расширительный вентиль (ERV) во внешнем блоке (в отличие от капиллярной трубки в дешевых моделях) точно дозирует подачу фреона в испаритель, реагируя на изменение тепловой нагрузки мгновенно. Это и есть та «невидимая» инженерия, за которую платит пользователь, выбирая Mitsubishi Electric.

В заключение анализа стоит упомянуть, что корпус внутреннего блока выполнен из высококачественного пластика ярко-белого цвета, который не желтеет со временем благодаря специальным присадкам. Это эстетический аспект, который, тем не менее, важен для долгосрочной эксплуатации в жилом интерьере. Гладкая поверхность легко очищается от пыли, а разборная конструкция позволяет проводить глубокую санитарную обработку без демонтажа блока со стены. Это продуманность на этапе эксплуатации — еще один признак зрелого инженерного продукта.

Таким образом, Mitsubishi Electric MSZ-SF50VE/MUZ-SF50VE представляет собой квинтэссенцию опыта корпорации в создании бытовых сплит-систем средней мощности. Документ подтверждает статус данной модели как надежного, эффективного и безопасного устройства, рекомендованного к применению в жилых и общественных зданиях.

Архитектура данного текста построена так, чтобы предоставить исчерпывающий ответ на любые технические вопросы, которые могут возникнуть у покупателя на этапе выбора. Мы рассмотрели устройство изнутри, проанализировали его работу, оценили экономику и честно указали границы применимости. Теперь решение о покупке может быть принято на основе фактов, а не эмоций. Это и есть цель данного документа — стать опорой для рационального выбора.

Оборудование готово к эксплуатации. Выбор сделан верно.
