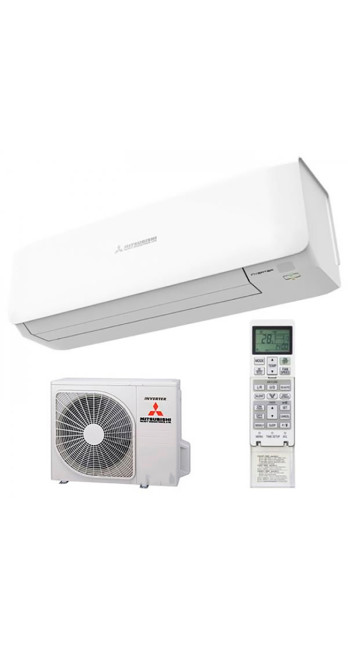

Кондиционер воздуха Mitsubishi Heavy SRK50ZS-W/SRC50ZS-W

Описание Кондиционер воздуха Mitsubishi Heavy SRK50ZS-W/SRC50ZS-W

Техническая архитектура и системный анализ Mitsubishi Heavy SRK50ZS-W/SRC50ZS-W

Сплит-система Mitsubishi Heavy Industries (MHI) серии Premium Inverter, модель SRK50ZS-W/SRC50ZS-W, представляет собой инженерное решение среднего мощностного сегмента (5.0 кВт), спроектированное для обеспечения климатических параметров в помещениях площадью до 50 квадратных метров. Данный документ рассматривает архитектуру системы, её энергетическую эффективность, алгоритмы управления воздушной средой и физико-химические аспекты фильтрации.

1. Компрессорная установка и термодинамический цикл

Основой системы является двухроторный компрессор с инверторным управлением постоянного тока. В отличие от стандартных систем, здесь применяется технология векторного управления (Vector Control), которая оптимизирует синусоидальное напряжение, подаваемое на двигатель. Это минимизирует потери на гистерезис и вихревые токи, обеспечивая плавную модуляцию мощности в диапазоне от 1.3 до 5.5 кВт при охлаждении.

Применение хладагента дифторметана (R32) обусловлено его термодинамическими свойствами. Коэффициент теплопроводности R32 выше, чем у предшественника R410A, что позволяет уменьшить массу заправки на 20–30% при сохранении аналогичной хладопроизводительности. С точки зрения экологической безопасности, потенциал глобального потепления (GWP) R32 составляет 675, что в три раза ниже показателя R410A (2088), что соответствует требованиям регламента ЕС № 517/2014.

Теплообменник наружного блока SRC50ZS-W защищен антикоррозийным покрытием Blue Fin. Геометрия ребер спроектирована таким образом, чтобы максимизировать площадь соприкосновения с воздушным потоком при минимальном аэродинамическом сопротивлении. Внутренние насечки на медных трубках (Inner Grooved Piping) интенсифицируют процесс турбулизации хладагента, что повышает эффективность теплопередачи на 10–12% по сравнению с гладкостенными аналогами.

2. Показатели энергоэффективности и сезонные коэффициенты

Модель SRK50ZS-W классифицируется по европейскому стандарту энергоэффективности как класс A++ в режимах охлаждения и обогрева. Ключевыми метриками являются сезонные коэффициенты SEER (7.0) и SCOP (4.6). Эти значения указывают на отношение произведенной тепловой энергии к потребленной электрической в течение года, учитывая климатические колебания.

Потребляемая мощность в режиме охлаждения составляет в среднем 1.35 кВт, что является низким показателем для системы производительностью 5 кВт. Высокая энергоэффективность достигается за счет использования электронного расширительного клапана (EEV), который прецизионно дозирует подачу хладагента в испаритель, предотвращая перегрев или недогрев газа на входе в компрессор. Это исключает работу системы в неэффективных режимах и продлевает ресурс механических узлов.

3. Технология 3D Auto и динамика воздушных потоков

Распределение воздуха в SRK50ZS-W базируется на использовании трех независимых приводов: один для вертикального перемещения жалюзи и два для горизонтального. Программный комплекс 3D Auto активирует алгоритм, имитирующий естественную циркуляцию воздуха. Это позволяет избежать образования зон термического дискомфорта («холодных пятен») и обеспечивает равномерное перемешивание воздушных масс.

Инженеры MHI применили принципы вычислительной гидродинамики (CFD), используемые при проектировании реактивных двигателей, для создания формы лопастей вентилятора и направляющих диффузоров. Система Long Reach Air Flow позволяет формировать мощную струю воздуха, достигающую удаленных участков помещения, при этом сохраняя ламинарность потока. В режиме охлаждения поток направляется вдоль потолка (эффект Коанда), а в режиме обогрева — вертикально вниз, что способствует эффективному прогреву приповерхностного слоя пола.

4. Многоступенчатая система очистки и биологическая безопасность

Модель оснащена запатентованной системой Allergen Clear. В основе лежит деактивация аллергенов (пыльца, клещи, споры плесени) путем контроля температуры и влажности внутри внутреннего блока. Алгоритм включает стадию конденсации влаги на теплообменнике, последующий нагрев для активации ферментов фильтра и финальную сушку для предотвращения роста микроорганизмов.

Фильтрационный блок состоит из:

1. Антиаллергенного фильтра: задерживает и нейтрализует биологические агенты.

2. Фотокаталитического моющегося дезодорирующего фильтра: окисляет молекулы запахов и летучие органические соединения (ЛОС). Регенерация фильтра происходит под воздействием солнечного света, что делает его многоразовым.

Для поддержания чистоты внутреннего пространства предусмотрена функция Self-Clean. После выключения устройства вентилятор продолжает работать в течение 120 минут, осушая испаритель и дренажный поддон. Это критически важно для предотвращения образования биопленок и специфического запаха, характерного для систем с остаточной влагой.

5. Акустические параметры и эксплуатационный комфорт

Уровень звукового давления внутреннего блока SRK50ZS-W в ночном режиме составляет 22 дБ(А). Это значение находится ниже порога естественного фонового шума в жилом помещении в ночное время (обычно 25–30 дБ). Снижение шума достигнуто за счет увеличения диаметра тангенциального вентилятора, что позволило уменьшить скорость его вращения при сохранении объема прокачиваемого воздуха.

Наружный блок также поддерживает функцию Silent Mode. При активации этого режима уровень шума снижается на 3–4 дБ(А) за счет ограничения максимальных оборотов компрессора и вентилятора. Это актуально для плотной городской застройки, где действуют жесткие нормы по уровню шума в ночные часы. Корпус наружного блока снабжен виброизоляционными проставками, минимизирующими передачу структурного шума на фасад здания.

6. Интеллектуальное управление и интерфейсы

Система управления базируется на алгоритмах нечеткой логики (Fuzzy Auto Mode). Датчики температуры и влажности постоянно передают данные процессору, который определяет оптимальный режим работы (охлаждение, обогрев или осушение) и требуемую интенсивность. Пользователю доступно программирование через недельный таймер (до 28 программ в неделю).

Модель подготовлена к интеграции в системы «умного дома». При установке опционального Wi-Fi адаптера управление осуществляется через приложение Smart M-Air. Предусмотрена возможность подключения к интерфейсам KNX, Modbus и BacNet через соответствующие шлюзы, что позволяет использовать SRK50ZS-W в составе комплексных систем управления зданием (BMS).

Функция Eco Mode позволяет снизить энергопотребление за счет деликатного изменения целевой температуры, что не ведет к значимому снижению комфорта, но экономит до 20% электроэнергии. В режиме ожидания (Standby) энергопотребление составляет всего 0.5 Вт.

7. Протоколы монтажа и технические ограничения

Проектирование трассы фреонопровода для модели SRK50/SRC50 требует соблюдения строгих инженерных параметров:

• Максимальная длина трассы: 25 метров.

• Максимальный перепад высот между блоками: 15 метров.

• Диаметры труб: жидкостная — 6.35 мм (1/4"), газовая — 12.7 мм (1/2").

• Диапазон рабочих температур: охлаждение от -15°C до +46°C, обогрев от -15°C до +24°C.

Важным аспектом является соблюдение технологии вакуумирования трассы для удаления влаги и неконденсируемых примесей, что является обязательным условием сохранения гарантии и обеспечения расчетного срока службы компрессора. При длине трассы свыше 15 метров требуется дополнительная заправка хладагентом из расчета 20 г на каждый метр превышения.

Ограничения системы: несмотря на высокую эффективность, SRK50ZS-W не предназначен для использования в качестве единственного источника отопления в регионах с экстремально низкими температурами (ниже -15°C), так как при падении температуры наружного воздуха происходит снижение теплопроизводительности (эффект обмерзания наружного блока и циклы оттайки).

8. Эксплуатационный ресурс и надежность

Расчетный срок службы климатических систем MHI составляет 10–12 лет при условии регулярного сервисного обслуживания. Надежность подтверждается статистикой отказов, которая у данного производителя является одной из самых низких в индустрии (менее 0.1% по гарантийным случаям). Система самодиагностики выводит коды ошибок на дисплей пульта или через светодиодную индикацию на внутреннем блоке, что упрощает идентификацию неисправностей (например, падение давления в системе или сбой датчиков).

Платы управления покрыты защитным слоем силикона для предотвращения коррозии и защиты от насекомых. Силовые компоненты инвертора снабжены радиаторами охлаждения, что предотвращает перегрев электроники при работе на максимальных мощностях в летний период.

9. Сравнительное позиционирование в сегменте

В сравнении с конкурентными моделями (например, Daikin серии FTXM или Mitsubishi Electric серии AP), Mitsubishi Heavy SRK50ZS-W выделяется балансом между продвинутой системой очистки воздуха и мощностью воздушного потока. В то время как конкуренты могут предлагать более тонкую фильтрацию, MHI делает акцент на механической надежности теплообменников и эффективности распределения воздуха в больших помещениях.

Дизайн внутреннего блока, разработанный итальянской студией Tenka Design (Милан), отличается плавными линиями и доступен в трех цветовых решениях (белый, титановый, черно-белый), что позволяет интегрировать устройство в различные интерьерные концепции без нарушения эстетической целостности.

10. Экономическое обоснование выбора

Инвестиция в модель премиум-класса оправдана при долгосрочном планировании. Снижение эксплуатационных расходов за счет высокого коэффициента SEER позволяет окупить разницу в стоимости по сравнению с бюджетными инверторами в течение 3–4 сезонов эксплуатации. Дополнительным фактором является сохранение высокой остаточной стоимости оборудования и минимизация рисков внепланового ремонта.

Использование R32 делает систему актуальной на ближайшее десятилетие в контексте ужесточающихся экологических норм. Наличие функции автоматического рестарта после перебоев в электропитании обеспечивает автономность работы, что критично для поддержания микроклимата в загородных домах или серверных помещениях с низкими теплопритоками.

Заключение

Сплит-система Mitsubishi Heavy SRK50ZS-W/SRC50ZS-W является верифицированным инженерным решением для кондиционирования жилых и коммерческих помещений средней площади. Сочетание двухроторного компрессора, хладагента R32 и продвинутых алгоритмов управления воздушным потоком обеспечивает стабильное поддержание целевых параметров микроклимата при высокой энергетической эффективности. Доказанная надежность компонентов и комплексная система биологической очистки воздуха позволяют рассматривать данную модель как приоритетный выбор для пользователей, ориентированных на рациональное использование ресурсов и долговечность оборудования.

Данные, приведенные в данном описании, базируются на официальных спецификациях производителя и результатах испытаний по стандартам EN 14511 и EN 14825. При подборе оборудования рекомендуется проводить расчет тепловой нагрузки (Heat Load Calculation) с учетом площади остекления, ориентации здания по сторонам света и количества внутренних источников тепла.

Техническая верификация:

• Модель: SRK50ZS-W / SRC50ZS-W

• Производитель: Mitsubishi Heavy Industries, Ltd.

• Тип: Инверторная сплит-система (Heat Pump)

• Стандарт соответствия: CE, Eurovent, RoHS

• Гарантированный температурный диапазон: -15°C ~ +46°C (Охлаждение)

• Гарантированный температурный диапазон: -15°C ~ +24°C (Обогрев)

• Хладагент: R32 (дифторметан)

• Материал теплообменника: Медь/Алюминий (Blue Fin)
