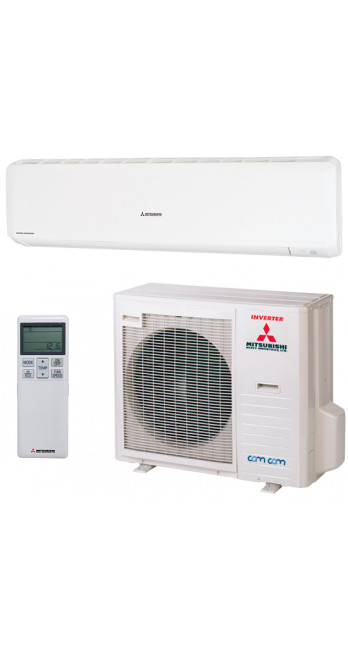

Mitsubishi Heavy SRK71ZR-W/SRC71ZR-W

Описание Mitsubishi Heavy SRK71ZR-W/SRC71ZR-W

Архитектура и инженерный базис Mitsubishi Heavy SRK71ZR-W/SRC71ZR-W

Система кондиционирования Mitsubishi Heavy Industries модели SRK71ZR-W (внутренний блок) и SRC71ZR-W (наружный блок) представляет собой высокопроизводительное инженерное решение класса «сплит-система», предназначенное для поддержания параметров микроклимата в помещениях большой площади. Данная модель относится к серии Power Inverter, что предопределяет её использование в условиях, требующих сочетания высокой мощности с прецизионной точностью управления термодинамическим циклом.

Термодинамические показатели и энергоэффективность

Фундаментальной характеристикой модели SRK71ZR-W является номинальная холодопроизводительность, составляющая 7.1 кВт. При анализе данной величины необходимо учитывать её переменную природу в инверторных системах: диапазон мощности варьируется от 2.3 до 7.7 кВт. Это позволяет системе адаптироваться к текущим теплопоступлениям в помещении, минимизируя количество циклов включения-выключения компрессора, что напрямую влияет на эксплуатационный ресурс.

Энергетическая эффективность системы оценивается через коэффициенты сезонной производительности. В режиме охлаждения показатель SEER составляет 7.4 (класс A++), в режиме обогрева SCOP достигает 4.4 (класс A+). Данные цифры указывают на то, что на каждый потребленный киловатт электрической энергии система способна перенести более семи киловатт тепловой энергии из помещения в окружающую среду. Достижение таких параметров стало возможным благодаря использованию хладагента дифторметана (R32), который обладает повышенной удельной холодопроизводительностью и низким потенциалом глобального потепления (GWP = 675).

Конструкция наружного блока SRC71ZR-W

Наружный блок SRC71ZR-W является основным узлом генерации холода или тепла. Его масса составляет 45 кг, что обусловлено использованием массивного двухрядного теплообменника и усиленной виброизоляции компрессорного отсека.

Компрессорная установка: В основе блока лежит двухроторный инверторный компрессор (Twin Rotary). В отличие от однороторных аналогов, данная конфигурация обеспечивает идеальную механическую балансировку вала. Взаимное расположение роторов в противофазе нивелирует центробежные силы, что радикально снижает уровень вибрации и шума, особенно на низких частотах вращения. Это критически важно для соблюдения акустического комфорта в прилегающих зонах и продления срока службы медных магистралей, подверженных усталостному разрушению от вибрации.

Система управления (DC-PAM Inverter): Инженеры MHI применили технологию амплитудно-импульсной модуляции (PAM). На этапе пуска и быстрого набора температуры система работает с максимальной амплитудой тока, обеспечивая форсированный выход на заданные параметры. После стабилизации температуры управление переключается на широтно-импульсную модуляцию (PWM), поддерживая минимальные обороты компрессора с отклонением не более 0.5 °C от целевого значения.

Гидродинамика и защита теплообменника

Теплообменник наружного блока имеет специальное антикоррозийное покрытие Blue Fin. Слой эпоксидной смолы защищает алюминиевое оребрение от воздействия агрессивных сред (солевой туман, кислотные осадки), что актуально для прибрежных зон и промышленных районов. Гидрофильные свойства покрытия предотвращают образование капельной влаги между ламелями, способствуя эффективному отводу конденсата и снижению аэродинамического сопротивления воздушному потоку.

Инженерные особенности внутреннего блока SRK71ZR-W

Внутренний блок серии ZR выполнен в корпусе увеличенных габаритов (ширина 1197 мм), что продиктовано необходимостью размещения испарителя большой площади и вентилятора увеличенного диаметра.

Аэродинамика Jet Air: При проектировании диффузоров и направляющих лопаток были использованы методы вычислительной гидродинамики (CFD), заимствованные из авиастроения. Система Jet Air позволяет сформировать мощную струю воздуха, способную перемещаться на расстояние до 20 метров. Это обеспечивает равномерное перемешивание воздушных масс в длинных помещениях коридорного типа или залах со сложной геометрией без создания зон «температурного расслоения».

3D Auto и интеллектуальное распределение: Блок оснащен независимыми приводами вертикальных и горизонтальных жалюзи. Программный алгоритм 3D Auto реализует объемное сканирование пространства, направляя поток таким образом, чтобы исключить прямой обдув людей. При работе на обогрев поток направляется вертикально вниз к полу, при охлаждении — параллельно потолку (эффект Коанда), что способствует естественной конвекции.

Система фильтрации и поддержания гигиены

Mitsubishi Heavy SRK71ZR-W реализует комплексный подход к очистке воздуха, выходящий за рамки простого удержания пыли.

1. Allergen Clear Filter: Фильтр содержит энзимы и мочевину, которые деактивируют аллергены (пыльцу, продукты жизнедеятельности клещей домашней пыли) на молекулярном уровне.

2. Photocatalytic Deodorizing Filter: Фотокаталитический фильтр на основе оксида титана разрушает молекулы неприятных запахов. Особенностью является возможность восстановления фильтра путем промывки водой и экспозиции на солнечном свету.

3. Система самоочистки (Self-Clean): После выключения кондиционера внутренний блок продолжает работу вентилятора в течение 2 часов в режиме осушения. Это предотвращает развитие плесени и бактериальных колоний на поверхности испарителя и поддоне для сбора конденсата.

Эксплуатационные ограничения и требования к монтажу

Для обеспечения заявленных характеристик необходимо строгое соблюдение проектных лимитов:

• Максимальная длина трассы: 30 метров. При превышении этого значения существенно возрастают гидравлические потери в газовой магистрали, что ведет к снижению холодопроизводительности на 3–5% на каждые 5 метров.

• Перепад высот: до 20 метров между наружным и внутренним блоками.

• Диаметры труб: Жидкостная линия — 6.35 мм (1/4"), газовая — 15.88 мм (5/8"). Использование труб несоответствующего сечения приведет к нарушению возврата масла в компрессор.

• Температурный диапазон: Работа на охлаждение гарантирована при наружной температуре от -15 °C до +46 °C. Работа на обогрев — от -15 °C до +24 °C.

Анализ надежности и ремонтопригодности

Серия ZR от Mitsubishi Heavy характеризуется высоким показателем среднего времени наработки на отказ (MTBF). Платы управления защищены слоем силиконового компаунда, предотвращающего замыкания при образовании конденсата или проникновении насекомых. Электронный расширительный клапан (EEV) наружного блока имеет сетчатый фильтр на входе, что исключает заклинивание иглы клапана микрочастицами припоя или окалины.

Система самодиагностики выводит коды ошибок через индикацию на внутреннем блоке. Контроллер отслеживает более 40 параметров, включая ток компрессора, температуру нагнетания, давление хладагента (косвенно через температурные датчики) и скорость вращения вентиляторов. При возникновении критических отклонений (например, при утечке хладагента и перегреве компрессора) система мгновенно блокирует работу, предотвращая дорогостоящий ремонт механической части.

Рациональное обоснование выбора

Выбор модели Mitsubishi Heavy SRK71ZR-W/SRC71ZR-W оправдан в случаях, когда приоритетом является долговечность и способность системы работать при экстремальных нагрузках. В отличие от бюджетных моделей с аналогичной мощностью, SRK71ZR-W предлагает:

• Честные показатели мощности, подтвержденные сертификатами Eurovent.

• Низкий уровень шума внутреннего блока (от 25 дБ(А)), что является исключительным достижением для систем мощностью 7 кВт.

• Прецизионное управление воздушным потоком, минимизирующее риск простудных заболеваний.

Данный кондиционер является инструментом создания стабильной климатической среды, обладающим высокой инерционностью надежности и эффективным алгоритмом энергопотребления. Это инвестиция в инфраструктуру комфорта, где стоимость владения (Total Cost of Ownership) снижается за счет отсутствия внеплановых сервисных расходов и экономии электроэнергии.

Техническая спецификация (сводная таблица)

Особенности логики управления

Встроенный процессор анализирует не только текущую температуру, но и уровень влажности, а также скорость изменения этих параметров. Режим «Fuzzy Auto» применяет методы нечеткой логики для автоматического выбора режима (охлаждение/обогрев) и скорости вентилятора. Это позволяет системе действовать превентивно: если в помещении резко увеличилось количество людей, кондиционер увеличит мощность до того, как температура поднимется выше комфортного порога.

Для интеграции в системы «Умный дом» предусмотрена возможность установки опциональных Wi-Fi адаптеров или подключения к шине Superlink через интерфейсные шлюзы. Поддержка протоколов Modbus, LonWorks и BACnet позволяет использовать SRK71ZR-W в составе централизованных систем управления зданием (BMS).

Экологический аспект и утилизация

Использование R32 снижает объем заправки хладагента на 20% по сравнению с R410A при идентичной мощности. Все пластиковые компоненты корпуса промаркированы согласно международным стандартам для упрощения последующей вторичной переработки. Завод Mitsubishi Heavy Industries в Таиланде (MACO), где производится данная модель, сертифицирован по стандарту ISO 14001, что гарантирует минимизацию углеродного следа в процессе производства.

Заключение по инженерному аудиту

Mitsubishi Heavy SRK71ZR-W/SRC71ZR-W не является маркетинговым продуктом. Это результат последовательной эволюции климатического оборудования, где каждый конструктивный элемент обоснован физикой процессов и опытом эксплуатации в различных климатических зонах. Высокая плотность медного оребрения, точность калибровки EEV, аэродинамическая чистота крыльчатки вентилятора — все эти факторы делают систему устойчивой к деградации характеристик в течение 10–12 лет эксплуатации.

Для пользователя это означает уверенность в том, что выбранная мощность будет доступна в самый жаркий день, а уровень комфорта не будет принесен в жертву экономии на компонентах. Рациональная поддержка принятия решения в данном случае опирается на неоспоримое техническое превосходство и репутацию Mitsubishi Heavy как производителя оборудования для тяжелой промышленности и энергетики.
