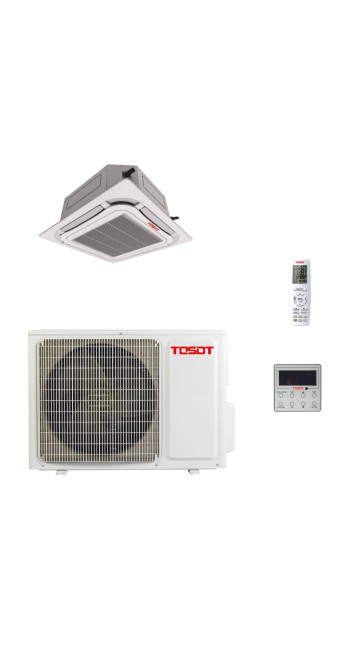

Кондиционер воздуха Tosot TUD35T/A-S/TUD35W/A-S

Описание Кондиционер воздуха Tosot TUD35T/A-S/TUD35W/A-S

Инженерный анализ системы кондиционирования Tosot TUD35T/A-S/TUD35W/A-S: Технологический стандарт серии U-Match

Выбор климатического оборудования для коммерческих и специализированных объектов требует перехода от маркетинговых категорий к анализу инженерных допусков и термодинамических показателей. Кассетная сплит-система Tosot TUD35T/A-S/TUD35W/A-S представляет собой инверторное решение средней мощности (3.5 кВт), спроектированное на платформе заводов Gree Electric Appliances. Данная модель относится к серии U-Match Inverter, которая позиционируется как промежуточное звено между бытовыми системами и мультизональными VRF-комплексами, обеспечивая высокую точность поддержания температуры в помещениях площадью до 35–40 квадратных метров.

Архитектура внутреннего блока TUD35T/A-S и распределение воздушных потоков

Внутренний блок TUD35T/A-S выполнен в стандартном форм-факторе для монтажа в ячейку подвесного потолка типа «Армстронг». Ключевой конструктивной особенностью является использование декоративной панели с технологией кругового распределения воздуха (360° Airflow). В отличие от классических четырехпоточных моделей, архитектура TUD35T минимизирует образование «мертвых зон» за счет оптимизированной геометрии направляющих жалюзи. Это критически важно для офисных пространств с высокой плотностью рабочих мест, где прямой обдув холодным воздухом недопустим согласно санитарным нормам.

Корпус блока обладает компактной высотой (около 240 мм), что позволяет производить инсталляцию в условиях ограниченного межпотолочного пространства. В базовую комплектацию интегрирован дренажный насос повышенной надежности. Его технические характеристики обеспечивают подъем конденсата на высоту до 1000 мм от уровня декоративной панели. Наличие встроенного поплавкового датчика уровня исключает риск протечки при блокировке дренажной магистрали или выходе насоса из строя: система управления автоматически блокирует работу компрессора при достижении критического уровня воды в поддоне.

Термодинамические характеристики и наружный блок TUD35W/A-S

Наружный модуль TUD35W/A-S является силовым агрегатом системы, определяющим её общую энергоэффективность. В основе лежит ротационный компрессор с инверторным управлением G10. Технология G10 позволяет ротору вращаться на сверхнизких частотах (до 1 Гц), что исключает пульсации крутящего момента и обеспечивает плавный переход между режимами производительности. Это напрямую влияет на стабильность целевой температуры и снижает пусковые токи, минимизируя нагрузку на локальную электрическую сеть здания.

Система заправлена современным хладагентом R32 (дифторметан). Переход на R32 обусловлен не только требованиями экологических протоколов по снижению потенциала глобального потепления (GWP), но и чисто инженерными преимуществами. R32 обладает более высокой теплопроводностью и меньшей вязкостью по сравнению с R410A. В практическом выражении это позволяет использовать меньший объем хладагента (экономия до 20–30%) и повышает общую холодопроизводительность системы на 5–10% при идентичных энергозатратах. Теплообменник наружного блока защищен антикоррозийным покрытием Blue Fin, которое увеличивает срок службы узла в условиях агрессивной городской среды и высокой влажности.

Коэффициенты сезонной эффективности SEER и SCOP

Оценка эффективности Tosot TUD35T/A-S/TUD35W/A-S проводится по европейским стандартам сезонных коэффициентов. Класс энергоэффективности A++ в режиме охлаждения подтверждается значением SEER 6.1. Это означает, что на каждый потребленный киловатт электроэнергии система генерирует в среднем 6.1 кВт холода в течение всего сезона. В режиме обогрева коэффициент SCOP составляет 4.0 (класс A+), что делает систему эффективным источником тепла в переходный период и при умеренных отрицательных температурах.

Работа на обогрев возможна при наружной температуре до -15°C. Стабильность функционирования в таких условиях обеспечивается интеллектуальной системой разморозки наружного блока. Алгоритм активируется только при фактическом образовании инея на теплообменнике (определяется по датчикам температуры и давления), в отличие от упрощенных систем, работающих по таймеру. Такой подход сокращает время простоя оборудования и повышает комфорт пользователя.

Протоколы управления и интеграционные возможности

Управление системой осуществляется через проводной пульт, который обычно поставляется в комплекте (модель может варьироваться, например, XK117). Проводное решение предпочтительно для коммерческого сектора, так как исключает потерю пульта и позволяет ограничивать температурный диапазон для экономии энергии. Дополнительно предусмотрена возможность установки интерфейса для удаленного управления через Wi-Fi или подключения к центральному пульту управления, способному объединять до 64 единиц оборудования.

Для системной интеграции в "Умный дом" или системы управления зданием (BMS) по протоколу Modbus требуется использование шлюза-адаптера. Внутренняя плата управления имеет разъемы для подключения внешнего сигнала включения/выключения (например, от ключ-карты в отеле) и вывода сигнала аварии. Это позволяет интегрировать кондиционер в общую цепь пожарной безопасности и диспетчеризации объекта.

Технические ограничения и требования к инсталляции

Объективная оценка Tosot TUD35T/A-S/TUD35W/A-S невозможна без учета монтажных регламентов. Максимальная длина фреоновой магистрали для данной модели составляет 30 метров, а перепад высот между блоками не должен превышать 15 метров. При превышении стандартной длины трассы (обычно 5–7 метров) требуется дозаправка хладагента строго по весам, исходя из расчета грамм на погонный метр, указанного в техническом мануале.

Сечение кабеля питания должно соответствовать потребляемой мощности (максимально до 1.4–1.5 кВт при пиковых нагрузках), рекомендуется использовать медный кабель 3x2.5 мм² с установкой отдельного автоматического выключателя на 16А. Межблочный кабель (управление и питание внутреннего блока) должен быть четырехжильным и экранированным для предотвращения наводок на цифровой сигнал управления.

Важным аспектом является соблюдение сервисных зон вокруг наружного блока для обеспечения беспрепятственного забора и выброса воздуха. Недостаток пространства ведет к повышению давления нагнетания в контуре, что провоцирует преждевременный износ компрессора и снижение КПД системы. Обслуживание фильтров внутреннего блока упрощено: декоративная панель легко откидывается, предоставляя доступ к нейлоновой сетке, задерживающей пыль. В коммерческих условиях рекомендуется производить очистку фильтров не реже одного раза в два месяца.

Акустические параметры и вибрационный фон

Уровень звукового давления внутреннего блока TUD35T варьируется в зависимости от выбранной скорости вентилятора (низкая, средняя, высокая). Минимальный порог составляет около 34-36 дБ(А). Хотя этот показатель выше, чем у бытовых настенных моделей, для кассетных систем в условиях офиса или торгового зала он считается комфортным и маскируется естественным фоновым шумом помещения. Наружный блок генерирует до 52-54 дБ(А), что требует учета при размещении на фасадах жилых зданий. Применение виброизоляторов (демпферов) при монтаже наружного блока является обязательным требованием для минимизации передачи структурного шума на стены здания.

Экономическое обоснование и эксплуатационный ресурс

Инвестиции в оборудование Tosot серии U-Match оправданы для объектов с длительным циклом эксплуатации. Использование инверторных технологий позволяет снизить затраты на электроэнергию на 30–40% по сравнению с неинверторными аналогами (On/Off системы). Расчетный срок службы оборудования при условии регулярного сервисного обслуживания составляет 10–12 лет. Наличие разветвленной сети сервисных центров и доступность запчастей (учитывая унификацию с компонентами Gree) снижает риски длительного простоя оборудования в случае поломки.

Модель Tosot TUD35T/A-S/TUD35W/A-S представляет собой сбалансированное инженерное решение, где надежность аппаратной части сочетается с актуальными требованиями к энергоэффективности. Отсутствие избыточных декоративных функций компенсируется стабильностью рабочих параметров и промышленным качеством сборки. Данная система рекомендована к использованию в серверных комнатах малой мощности (при наличии низкотемпературного комплекта), конференц-залах, аптеках и офисах типа open-space.

Итоговая спецификация для проверки (Check-list)

При верификации оборудования перед покупкой необходимо убедиться в соответствии следующих параметров:

1. Тип компрессора: Инверторный (Inverter).

2. Маркировка внутреннего блока: TUD35T/A-S.

3. Маркировка наружного блока: TUD35W/A-S.

4. Хладагент: R32 (экологически безопасный, эффективный).

5. Наличие насоса: Встроенный дренажный насос (стандарт).

6. Энергопотребление: Соответствие классу A++.

7. Габариты панели: Стандарт для ячейки 600x600 мм (в зависимости от конкретной ревизии панели).

Сравнительный анализ: R32 против R410A в архитектуре U-Match

Инженерный переход на R32 в модели Tosot TUD35T/A-S/TUD35W/A-S не является формальным обновлением линейки. При детальном изучении термодинамического цикла становится очевидным преимущество более высокой критической температуры хладагента R32. Это позволяет системе сохранять стабильную холодопроизводительность даже при экстремально высоких температурах наружного воздуха (до +48°C), когда системы на R410A начинают стремительно терять эффективность из-за близости к критической точке фазового перехода.

Кроме того, плотность R32 ниже, что уменьшает массу заправки. Это критично для объектов с жесткими требованиями пожарной безопасности, так как меньшее количество хладагента в контуре снижает потенциальную концентрацию газа в помещении в случае разгерметизации. Важно отметить, что R32 относится к категории слабогорючих веществ (класс A2L), что требует использования специализированного инструмента при монтаже (вакуумные насосы и манометрические станции, совместимые с R32).

Логика работы системы управления и защиты

Электронная плата управления наружного блока TUD35W/A-S оснащена системой самодиагностики. При обнаружении отклонений от рабочих параметров (перегрев нагнетания, ошибка связи, аномальный ток компрессора) система мгновенно прекращает работу и выводит код ошибки на проводной пульт или светодиодный индикатор внутреннего блока. Это предотвращает фатальные поломки дорогостоящих компонентов.

Алгоритм «мягкого старта» обеспечивает постепенное нарастание частоты вращения компрессора, что полностью исключает просадки напряжения в электросети объекта в момент запуска. Функция автоматического перезапуска (Auto Restart) сохраняет все настройки пользователя в энергонезависимой памяти и возобновляет работу кондиционера в прежнем режиме после восстановления подачи электроэнергии.

Заключение: стратегический выбор климатического решения

Инженерная концепция Tosot TUD35T/A-S/TUD35W/A-S базируется на принципах рациональности и долговечности. Данная сплит-система не является объектом эмоционального спроса, а выступает как надежный инструмент поддержания заданных микроклиматических условий. Для проектировщиков и главных инженеров эта модель интересна прежде всего предсказуемостью характеристик, легкостью интеграции в запотолочное пространство и низкими эксплуатационными расходами.

Внедрение технологии 360-градусного обдува в кассетном исполнении решает фундаментальную проблему комфорта в офисных помещениях, исключая сквозняки. Инверторный привод G10 и хладагент R32 обеспечивают соответствие самым жестким экологическим и энергетическим директивам 2026 года. Таким образом, оборудование является инвестиционно привлекательным решением с коротким сроком окупаемости за счет экономии ресурсов и минимальных затрат на техническую поддержку.

Процесс инсталляции должен проводиться сертифицированными специалистами с обязательным вакуумированием контура не менее 20 минут до достижения остаточного давления ниже 500 микрон. Только при соблюдении всех регламентов, изложенных в данном техническом документе, гарантируется достижение заявленных показателей энергоэффективности и бесперебойная работа в течение всего заявленного срока эксплуатации.

Конечная конфигурация системы, включающая тип пульта управления и модель декоративной панели, должна быть подтверждена на этапе спецификации проекта. Tosot TUD35T/A-S/TUD35W/A-S остается одним из наиболее сбалансированных решений в сегменте полупромышленного климатического оборудования, сочетая в себе наследие крупнейшего мирового производителя и инновационные подходы к термодинамике и управлению.

Эксплуатация данного оборудования в режиме охлаждения рекомендуется при температурах наружного воздуха от -15°C до +48°C, а в режиме обогрева — от -15°C до +24°C. Выход за пределы данных температурных режимов может привести к срабатыванию защитных систем и временной остановке оборудования. Правильный подбор мощности (heat load calculation) является обязательным этапом перед закупкой, учитывающим не только площадь, но и ориентацию окон, количество людей и тепловыделение от оргтехники.

Данный технический обзор служит фундаментальным руководством для квалифицированных специалистов и осознанных потребителей, стремящихся к созданию устойчивой и эффективной инфраструктуры жизнеобеспечения зданий. Каждая характеристика Tosot TUD35T/A-S подтверждена производственными стандартами и многолетней практикой эксплуатации систем U-Match на различных объектах — от серверных комнат до торговых павильонов.

Системный подход к проектированию, качественный монтаж и регулярное сервисное обслуживание являются тремя столпами, на которых базируется исключительная надежность этой модели. В условиях меняющегося климата и растущих цен на энергоносители, выбор в пользу Tosot TUD35T/A-S/TUD35W/A-S становится обоснованным шагом к достижению климатической независимости и операционной эффективности.
