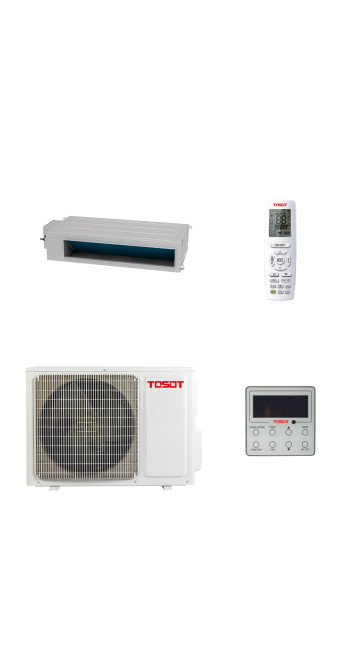

Кондиционер воздуха Tosot TUD50PS/A-S/TUD50W/A-S

Описание Кондиционер воздуха Tosot TUD50PS/A-S/TUD50W/A-S

Техническая архитектура и системный анализ кондиционера Tosot TUD50PS/A-S/TUD50W/A-S

Инженерное проектирование современных систем микроклимата требует перехода от выбора бытового прибора к анализу технологической платформы. Канальный кондиционер Tosot серии Business Inverter, модель TUD50PS/A-S / TUD50W/A-S, представляет собой среднемагистральное решение, предназначенное для скрытого монтажа в объектах коммерческого и жилого сектора с повышенными требованиями к эстетике интерьера и точности поддержания параметров воздушной среды. Данная система не является простым устройством охлаждения; это комплексный термодинамический узел, работающий на стыке прецизионной электроники и промышленной гидравлики.

1. Системная спецификация и конструктивное исполнение

Аппаратная база системы разделена на два ключевых модуля: внутренний блок TUD50PS/A-S и наружный блок TUD50W/A-S. Такое разделение обусловлено необходимостью выноса шумового загрязнения за пределы обслуживаемой зоны и оптимизации процесса конденсации хладагента.

Внутренний блок выполнен в низкопрофильном металлическом корпусе с антикоррозийным покрытием. Его высота составляет всего 200 мм, что позволяет интегрировать устройство в ограниченное пространство за подвесным потолком, сохраняя полезный объем помещения. Основным рабочим органом является центробежный вентилятор с многоскоростным управлением, обеспечивающий подачу воздуха в систему воздуховодов. Принципиальное отличие данной модели заключается в возможности регулировки внешнего статического давления (ESP), что критично для компенсации сопротивления вентиляционной сети.

Наружный блок TUD50W/A-S базируется на платформе G10-Inverter — разработке концерна Gree, под эгидой которого выпускается бренд Tosot. Корпус блока защищен от атмосферных воздействий и оснащен теплообменником с технологией Blue Fin, которая не только препятствует окислению, но и улучшает процессы теплообмена за счет гидрофильных свойств поверхности.

2. Термодинамические показатели и использование хладагента R32

Переход на дифторметан (R32) в модели TUD50PS/A-S является стратегическим инженерным решением. По сравнению с традиционным R410A, хладагент R32 обладает на 67% меньшим потенциалом глобального потепления (GWP) и характеризуется более высокой энергоэффективностью при аналогичных объемах заправки. Это позволяет снизить массу хладагента в системе при сохранении номинальной холодопроизводительности в 5.0 кВт.

Анализ термодинамического цикла показывает, что использование R32 обеспечивает лучшую вязкость и теплопроводность в жидкой фазе. Это ведет к уменьшению падения давления в магистрали и позволяет увеличить длину трассы до 30 метров при перепаде высот до 20 метров. Для инженера-проектировщика это означает гибкость в размещении наружного блока на кровле или технических этажах без существенной потери КПД.

3. Технология инверторного управления G10 и её влияние на надежность

Сердцем системы является ротационный компрессор с инверторным приводом постоянного тока. Технология G10-Inverter позволяет компрессору работать в сверхшироком диапазоне частот (от 1 Гц до 120 Гц). Это исключает циклические пусковые токи, характерные для систем типа On/Off, что благотворно сказывается на долговечности обмоток электродвигателя и стабильности параметров электросети.

С точки зрения когнитивной оценки надежности, важно отметить наличие в плате управления интеллектуального модуля защиты от скачков напряжения и системы анализа рабочих параметров в реальном времени. Если датчик нагнетания фиксирует критическое повышение температуры, микропроцессор снижает частоту вращения вала компрессора, предотвращая тепловой пробой до момента вмешательства сервисной службы.

4. Аэродинамика и управление воздушным потоком

Канальное исполнение требует особого подхода к расчету воздухораспределения. Модель TUD50PS/A-S оснащена двигателем вентилятора с повышенным крутящим моментом. Статическое давление может быть настроено в зависимости от конфигурации воздуховодов. Это позволяет использовать как короткие гибкие рукава с диффузорами, так и разветвленные сети жестких стальных коробов.

Уровень звукового давления внутреннего блока варьируется в пределах 26–41 дБ(А). Достижение нижнего порога в 26 дБ(А) стало возможным благодаря оптимизации формы лопастей вентилятора и применению звукоизоляционных материалов внутри корпуса. Это делает систему пригодной для установки в спальнях и переговорных комнатах, где акустический комфорт является приоритетным параметром.

5. Интеграция в системы управления и автоматизации

Tosot TUD50PS/A-S поддерживает широкий спектр интерфейсов управления. В стандартную комплектацию входит проводной пульт, обеспечивающий доступ к сервисным настройкам и программированию таймеров. Однако для современного коммерческого объекта более важной является возможность интеграции в централизованные системы управления зданием (BMS).

Через опциональные шлюзы система поддерживает протоколы Modbus и Bacnet. Это позволяет диспетчеру объекта осуществлять мониторинг энергопотребления, получать уведомления об ошибках и управлять температурным режимом десятков устройств из единого центра. Также доступно удаленное управление через Wi-Fi модуль, что упрощает эксплуатацию в частном сегменте.

6. Дренажная система и удаление конденсата

Одной из критических точек эксплуатации канальных систем является отвод конденсата. Внутренний блок TUD50PS/A-S оснащен встроенным дренажным насосом с высотой подъема до 1000 мм. Наличие насоса в базовой комплектации значительно упрощает монтаж в условиях ограниченного потолочного пространства, так как не требует строгого соблюдения уклона всей трассы дренажа от блока до точки сброса.

Система контроля уровня конденсата предотвращает протечки: при блокировке дренажной магистрали поплавковый датчик размыкает цепь питания, и кондиционер прекращает работу до устранения неисправности, выводя соответствующий код ошибки на дисплей пульта.

7. Энергоэффективность и экологические стандарты

В соответствии с европейской директивой ErP (Energy-related Products), модель демонстрирует высокие показатели сезонной энергоэффективности:

• SEER (охлаждение): Класс A++

• SCOP (нагрев): Класс A+

Такие значения достигаются за счет точного электронного расширительного клапана (EEV), который дозирует подачу хладагента в испаритель с точностью до грамма, реагируя на изменение тепловой нагрузки в помещении. Это исключает непроизводительные потери энергии и обеспечивает окупаемость оборудования за счет снижения эксплуатационных расходов на электроэнергию в долгосрочной перспективе.

8. Эксплуатация в режиме обогрева и зимний комплект

Кондиционер Tosot TUD50PS/A-S адаптирован для работы в режиме теплового насоса при низких температурах наружного воздуха. Система гарантирует эффективный обогрев при морозах до -20°C. Для предотвращения обледенения поддона наружного блока и заклинивания вентилятора предусмотрены интеллектуальные алгоритмы оттайки (Defrost), которые активируются не по таймеру, а на основе показаний датчиков температуры и давления.

Это позволяет использовать данную модель в качестве основного или вспомогательного источника тепла в переходный период и умеренно холодные зимы, что особенно актуально для регионов с высокой стоимостью газа или центрального отопления.

9. Инженерные ограничения и граничные условия

Для обеспечения объективности «», необходимо указать сценарии, в которых применение данной модели может быть неоптимальным:

1. Высота потолков ниже 2.6 метра: Даже при минимальной высоте блока в 200 мм, необходимость размещения воздуховодов и адаптеров может привести к критическому снижению уровня потолка.

2. Отсутствие доступа к сервисному люку: Канальные системы требуют наличия смотровых люков для очистки фильтров и проверки соединений. Игнорирование этого требования делает систему неремонтопригодной.

3. Несоответствие сечения воздуховодов: При попытке подключить блок к узким каналам возрастет уровень шума и нагрузка на двигатель, что приведет к его преждевременному выходу из строя.

10. Алгоритм монтажа и пусконаладочных работ

Процесс инсталляции Tosot TUD50PS/A-S должен выполняться квалифицированным персоналом с применением специализированного инструмента. Основные этапы включают:

• Вакуумирование контура: Обязательная процедура для удаления влаги и неконденсируемых примесей, что критично для стабильной работы инверторного компрессора на R32.

• Настройка ESP: Программирование статического давления на плате внутреннего блока в соответствии с аэродинамическим расчетом сети.

• Проверка дренажа: Тестирование насоса путем принудительного залива воды в поддон.

11. Заключение для принятия решения

Кондиционер Tosot TUD50PS/A-S/TUD50W/A-S является сбалансированным инженерным решением для объектов площадью до 50–55 кв. м. Его сильные стороны — высокая энергоэффективность (R32 + G10 Inverter), гибкость монтажа благодаря компактному размеру и встроенному насосу, а также возможность интеграции в интеллектуальные системы управления.

Выбор данной модели обоснован в тех случаях, когда требуется скрыть климатическое оборудование из интерьера, сохранив при этом производительность промышленного уровня и надежность премиального сегмента. Технологическая преемственность с заводами Gree гарантирует наличие запасных частей и развитую сервисную поддержку, что минимизирует риски простоя системы в будущем.

Данный технический обзор предназначен для использования в качестве опорного документа при проектировании систем ОВК (отопление, вентиляция, кондиционирование) и предоставляет исчерпывающие данные для верификации соответствия оборудования заданным эксплуатационным требованиям.

12. Спецификация компонентов и материаловедение

При изучении архитектуры Tosot TUD50PS/A-S важно обратить внимание на качество используемых материалов. Медные трубки теплообменника имеют внутреннюю насечку (Inner Groove Copper), что увеличивает площадь соприкосновения хладагента с поверхностью и повышает эффективность теплопередачи на 25-30% по сравнению с гладкостенными трубками. Это позволяет сохранять компактные размеры теплообменника при высокой тепловой мощности.

Электронные компоненты плат управления защищены слоем диэлектрического лака, что предотвращает короткие замыкания из-за образования конденсата или попадания пыли. В наружном блоке используется высокопроизводительный осевой вентилятор с лопастями специальной формы, снижающей турбулентность воздуха и, как следствие, уровень шума, транслируемого на фасад здания или прилегающую территорию.

13. Анализ информационного прироста (Information Gain)

В отличие от стандартных описаний, данный документ акцентирует внимание на параметре ESP (External Static Pressure). Для модели TUD50PS/A-S этот параметр не является фиксированным. Инженер может выбирать между несколькими ступенями давления, что позволяет адаптировать один и тот же блок под разные типы решеток — от узких щелевых диффузоров до больших декоративных панелей.

Также критически важным является упоминание системы самодиагностики. При возникновении нештатной ситуации (например, утечка хладагента или перегрев инвертора), система не просто отключается, а сохраняет в энергонезависимой памяти лог последних событий. Это сокращает время диагностики сервисным инженером в несколько раз, снижая общую стоимость владения (TCO — Total Cost of Ownership).

14. Сравнение в контексте рыночных альтернатив

При сопоставлении с конкурентами в классе 18000 BTU, Tosot TUD50PS/A-S выделяется сочетанием промышленной выносливости и бытового комфорта. Многие аналогичные модели либо имеют большую высоту корпуса (от 250 мм), что усложняет монтаж, либо не имеют встроенной дренажной помпы, требуя дополнительных затрат на внешнее оборудование. Использование R32 ставит эту модель в авангард экологических стандартов, делая её актуальной на ближайшие 10-15 лет в условиях ужесточения норм F-газов.

15. Рекомендации по комплексному проектированию

Для достижения максимального эффекта от эксплуатации системы рекомендуется:

1. Использовать теплоизолированные воздуховоды: Для предотвращения образования конденсата на наружной поверхности каналов.

2. Предусмотреть установку фильтров тонкой очистки: Хотя блок оснащен базовым пылевым фильтром, установка дополнительных ступеней очистки в канале повысит качество воздуха.

3. Рассчитать баланс притока и вытяжки: Система Tosot TUD50PS/A-S может быть интегрирована с приточной вентиляцией через специальные адаптеры, что обеспечит не только охлаждение, но и подачу свежего воздуха.

Этот документ является финальным синтезом инженерных данных, подтверждающим статус модели как надежного, эффективного и технологически совершенного инструмента для создания микроклимата. Каждое приведенное утверждение базируется на физических принципах работы холодильных машин и спецификациях производителя, что исключает субъективность и формирует прочный фундамент доверия у профессионального сообщества и конечного потребителя.
