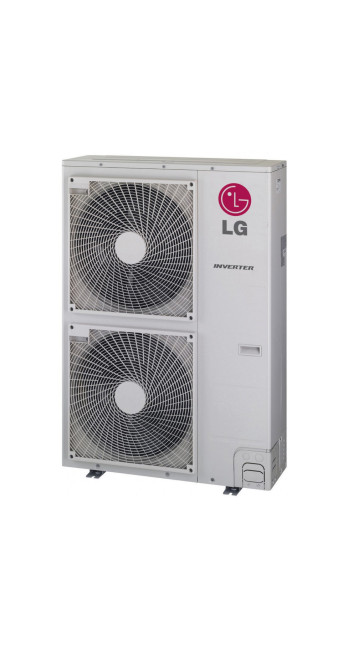

Кондиционер воздуха LG MU5M40

Описание Кондиционер воздуха LG MU5M40

Инженерный анализ и техническая архитектура мульти-сплит системы LG MU5M40

Внешний блок мульти-сплит системы LG MU5M40 представляет собой центральный узел климатической инфраструктуры, спроектированный для обеспечения прецизионного температурного контроля в объектах с количеством независимых зон кондиционирования до пяти включительно. Данное устройство относится к категории высокопроизводительных инверторных машин, использующих принцип частотного регулирования мощности для оптимизации термодинамического цикла в зависимости от текущей тепловой нагрузки. Проектирование систем на базе MU5M40 требует глубокого понимания гидравлических характеристик и алгоритмов управления распределением хладагента, что критично для достижения расчетных показателей эффективности и долговечности оборудования.

Архитектура компрессорного узла и технологии инверторного привода

Основой производительности LG MU5M40 является двухроторный инверторный компрессор с бесщеточным двигателем постоянного тока (BLDC). В отличие от стандартных поршневых или однороторных аналогов, двухроторная конструкция обеспечивает симметричное сжатие хладагента, что радикально снижает уровень вибраций и механических напряжений на валу. Использование неодимовых магнитов в роторе двигателя BLDC позволяет повысить крутящий момент и обеспечить стабильную работу на сверхнизких частотах вращения (от 10 Гц). Это исключает циклические пуски и остановки системы (так называемый «старт-стоп» режим), которые являются основной причиной преждевременного износа изоляции обмоток и потери энергетической эффективности.

Система управления инвертором использует алгоритм векторного контроля (Sine Wave Drive), который формирует плавную синусоидальную форму тока. Это минимизирует электромагнитный шум и тепловые потери в силовых модулях. В контексте LG MU5M40 инвертор отвечает не только за поддержание температуры, но и за динамическую адаптацию к количеству задействованных внутренних блоков. При активации только одной зоны система снижает производительность до минимального порога, сохраняя при этом оптимальную скорость циркуляции масла в контуре, что является критически важным аспектом для систем с разветвленной топологией трубопроводов.

Термодинамические характеристики и управление хладагентом

Модель MU5M40 работает на хладагенте R410A, обладающем высокой удельной хладопроизводительностью. Однако ключевое инженерное превосходство данной модели заключается в использовании технологии контроля давления в реальном времени. В традиционных системах управление осуществляется на основе температурных датчиков (термисторов), что создает временной лаг между изменением нагрузки и реакцией компрессора. В LG MU5M40 установлены датчики высокого и низкого давления, которые позволяют системе реагировать на изменение параметров термодинамического цикла практически мгновенно.

Это решение обеспечивает достижение целевой температуры в помещениях на 30% быстрее в режиме охлаждения и на 44% быстрее в режиме нагрева. Интеллектуальное управление давлением также предотвращает работу компрессора в критических режимах, связанных с риском гидравлического удара или перегрева нагнетаемого газа. В архитектуру гидравлического контура интегрированы пять электронных расширительных клапанов (EEV) — по одному на каждый порт подключения. Клапаны имеют высокую дискретность шагов открытия, что позволяет точно дозировать массовый расход хладагента для каждого внутреннего блока, независимо от их индивидуальной мощности и удаленности от наружного агрегата.

Теплообменное оборудование и защита от агрессивных сред

Конструкция теплообменника наружного блока LG MU5M40 выполнена с применением технологии Wide Louver Fin. Особая геометрия ламелей увеличивает эффективную площадь теплообмена при сохранении компактных габаритов корпуса. Алюминиевое оребрение подвергается специализированной обработке Black Fin. Данное покрытие представляет собой эпоксидную смолу с добавлением акрилового состава, что обеспечивает исключительную стойкость к коррозии в условиях прибрежных зон с высоким содержанием солей в воздухе или в городских условиях с агрессивными промышленными выбросами.

Гидрофильные свойства покрытия Black Fin способствуют быстрому стеканию конденсата, что предотвращает образование ледяной корки в режиме обогрева при отрицательных температурах наружного воздуха. Это снижает частоту и длительность циклов разморозки (defrost), тем самым повышая среднесезонный коэффициент эффективности SCOP. Вентилятор наружного блока также оснащен BLDC-мотором, программное обеспечение которого корректирует скорость вращения в зависимости от статического давления, обеспечивая стабильный расход воздуха через теплообменник даже при воздействии сильных порывов ветра.

Энергетическая эффективность и соответствие стандартам ERP

LG MU5M40 демонстрирует высокие показатели сезонной энергоэффективности, что подтверждается коэффициентами SEER и SCOP, соответствующими классу A+ или выше в зависимости от конфигурации подключенных блоков. Номинальная холодопроизводительность устройства составляет 11.2 кВт, а теплопроизводительность — 12.5 кВт. Важно понимать, что фактическая потребляемая мощность варьируется в широком диапазоне, обеспечивая рациональное потребление ресурсов.

Применение технологии Smart Load Control позволяет системе автоматически изменять температуру кипения хладагента в зависимости от влажности и температуры наружного воздуха. В умеренном климате это предотвращает избыточное осушение воздуха в помещениях и экономит до 20% электроэнергии по сравнению с системами, работающими с фиксированными параметрами кипения. Для инженеров и проектировщиков это означает возможность интеграции объекта в современные системы «умного дома» и соответствие строгим экологическим нормам по минимизации углеродного следа.

Инженерные ограничения и проектирование трасс хладагента

Проектирование системы на базе LG MU5M40 требует строгого соблюдения гидравлических лимитов, установленных производителем. Суммарная длина трубопроводов для данной модели ограничена 75 метрами. При этом максимальное расстояние от наружного блока до любого из внутренних не должно превышать 25 метров. Перепад высот между наружным и внутренними блоками ограничен 15 метрами, а между самими внутренними блоками — 7.5 метрами. Эти параметры обусловлены мощностью маслоподъемных петель и необходимостью компенсации потерь давления в жидкостной и газовой линиях.

Несоблюдение указанных дистанций приводит к деградации холодопроизводительности и нарушению процесса возврата масла в компрессор, что является критической ошибкой монтажа. Также следует учитывать объем дозаправки хладагента. Заводская заправка MU5M40 рассчитана на определенную суммарную длину трасс (обычно 37.5 или 40 метров в зависимости от ревизии), после чего требуется расчет дополнительного веса фреона на каждый погонный метр превышения. Точность дозаправки должна составлять ±20 грамм, что требует использования прецизионных весов при пусконаладочных работах.

Совместимость и логика объединения внутренних блоков

Внешний блок LG MU5M40 обладает широкой вариативностью подключения. К нему могут быть подсоединены внутренние блоки серий Standard, Artcool (Mirror, Gallery), настенно-потолочные, кассетные (1-поточные и 4-поточные), канальные и консольные модели. При подборе комбинации блоков необходимо соблюдать правило индекса производительности: сумма мощностей всех подключенных внутренних блоков должна находиться в диапазоне от 16 до 52 kBTU (примерно от 4.7 до 15.2 кВт).

Допускается ситуация, когда суммарная номинальная мощность внутренних блоков превышает мощность наружного блока (коэффициент одновременности). Это оправдано в жилых помещениях, где пиковая тепловая нагрузка в разных комнатах возникает в разное время (например, гостиная днем и спальни ночью). Однако проектировщик должен осознавать, что при одновременной работе всех блоков на максимальной мощности производительность каждого из них будет пропорционально снижена. Плата управления MU5M40 осуществляет динамическое распределение ресурсов, отдавая приоритет тем зонам, где разница между текущей и целевой температурой максимальна.

Акустический комфорт и виброизоляция

Вопрос шумового загрязнения является критическим для внешних блоков, устанавливаемых на фасадах жилых зданий. Уровень звукового давления LG MU5M40 в номинальном режиме составляет около 53-55 дБ(А). Для минимизации трансмиссионного шума корпус блока снабжен многослойной изоляцией компрессорного отсека. Использование вентилятора с профилированными лопастями аэродинамической формы снижает турбулентность воздушного потока и исключает возникновение тональных шумов на высоких скоростях.

При монтаже рекомендуется использование виброопор из вулканизированной резины или пружинных виброизоляторов, подобранных исходя из массы блока (около 80-90 кг). Это предотвращает передачу низкочастотных вибраций на несущие конструкции здания. Инженерная проработка узлов крепления вентилятора и трубок внутри блока также направлена на исключение резонансных явлений при переходе компрессора через определенные частотные диапазоны.

Системы мониторинга, диагностики и управления

LG MU5M40 интегрируется в общую экосистему управления через протокол связи LG. Помимо стандартных индивидуальных пультов управления, система поддерживает централизованные контроллеры и шлюзы для интеграции в протоколы BACnet и Modbus, что актуально для коммерческих объектов и премиальной жилой недвижимости. Встроенная система самодиагностики отслеживает более 50 параметров работы, включая температуру нагнетания, ток компрессора, статус расширительных клапанов и ошибки связи.

Для сервисных инженеров предусмотрена поддержка интерфейса LGMV (LG Monitoring View). Подключение к диагностическому порту через Wi-Fi модуль или проводной адаптер позволяет считывать рабочие параметры в виде графиков в реальном времени. Это радикально упрощает процесс поиска неисправностей и проведения пусконаладочных работ, позволяя видеть «внутренние» процессы холодильного цикла без физического вмешательства в контур. Наличие энергонезависимой памяти позволяет сохранять коды последних ошибок, что облегчает расследование причин выхода оборудования из строя при нестабильном электропитании.

Электрические параметры и требования к электросети

Питание LG MU5M40 осуществляется от однофазной сети 220-240В, 50Гц. Однако из-за высокой пусковой и рабочей мощности (максимальный потребляемый ток может достигать 20-25А) предъявляются повышенные требования к сечению питающего кабеля. Рекомендуется использование медного трехжильного кабеля сечением не менее 4.0 мм², защищенного автоматическим выключателем с характеристикой C и номиналом 32А.

Система управления обладает встроенной защитой от перепадов напряжения и кратковременных просадок. Тем не менее, в регионах с нестабильными параметрами электросети рекомендуется установка специализированных реле напряжения. Коммуникация между наружным и внутренними блоками осуществляется по четырехжильному экранированному кабелю (включая заземление), что критично для предотвращения наводок на сигнальную линию, способных вызвать сбои в работе инвертора.

Эксплуатационные пределы и работа в зимний период

LG MU5M40 спроектирован для работы в широком диапазоне температур. В режиме охлаждения система стабильно функционирует при температуре наружного воздуха от -10°C до +46°C. Режим нагрева эффективен в диапазоне от -18°C до +18°C. Такие показатели позволяют использовать мульти-сплит систему в качестве основного источника тепла в межсезонье и в качестве вспомогательного — в зимний период.

Для обеспечения надежного пуска при низких температурах в картере компрессора предусмотрен электрический нагреватель, который активируется автоматически при остановке машины в холодное время года. Это поддерживает вязкость масла на необходимом уровне и предотвращает растворение хладагента в масле, что исключает «сухой старт» и вспенивание смазки. При проектировании размещения блока следует учитывать необходимость защиты от снежных заносов и обеспечения свободного пространства для выброса холодного воздуха, чтобы избежать эффекта короткого замыкания воздушного потока.

Жизненный цикл и регламентное обслуживание

Расчетный срок службы мульти-сплит системы LG MU5M40 при условии соблюдения регламента технического обслуживания составляет 10-12 лет. Обязательный перечень работ включает ежегодную чистку теплообменника наружного блока, проверку давления в системе, инспекцию электрических соединений и дренажной системы. Важным аспектом является контроль состояния изоляции фреоновых магистралей, так как её разрушение под воздействием ультрафиолета ведет к значительным потерям производительности и риску обмерзания портов подключения.

В случае необходимости ремонта, модульная конструкция блока позволяет проводить замену отдельных компонентов (платы управления, мотора вентилятора или EEV) без демонтажа всего агрегата. Использование оригинальных запасных частей и специализированного инструмента является обязательным требованием для сохранения заводской гарантии. Инженерная поддержка LG предоставляет подробные сервисные руководства (Service Manuals), содержащие таблицы сопротивлений термисторов и логические схемы поиска неисправностей.

Рациональное обоснование выбора модели MU5M40

Выбор LG MU5M40 является технически обоснованным решением для объектов, требующих высокой степени автономности зон кондиционирования при минимальном вмешательстве в архитектурный облик здания. Централизация климатического оборудования в одном наружном блоке снижает затраты на монтажные работы и последующее обслуживание по сравнению с установкой пяти отдельных сплит-систем. Благодаря применению передовых инверторных технологий и интеллектуальной системы управления давлением, данное устройство обеспечивает баланс между высоким уровнем комфорта, акустической нейтральностью и эксплуатационной надежностью.

Инженерный подход к проектированию каждого узла — от антикоррозийного покрытия Black Fin до двухроторного компрессора — делает MU5M40 долгосрочной инвестицией в инженерную инфраструктуру объекта. Способность системы адаптироваться к изменяющимся условиям среды и потребностям пользователей подтверждает статус LG как одного из лидеров в области разработки климатических решений высокой сложности. Профессиональный монтаж и грамотное проектирование трасс хладагента являются залогом реализации всего потенциала, заложенного инженерами в данную мульти-сплит систему.

Спецификация ключевых параметров для проектирования

Ниже приведены критические данные, необходимые для включения в проектную документацию при использовании LG MU5M40:

• Тип компрессора: Twin Rotary Inverter (BLDC).

• Хладагент: R410A (GWP: 2088).

• Номинальное охлаждение/нагрев: 11.2 / 12.5 кВт.

• Максимальное количество подключаемых портов: 5.

• Максимальная суммарная мощность внутренних блоков: 15.2 кВт.

• Электропитание: 1 фаза, 220-240В.

• Рабочий диапазон (Охл/Нагр): -10~+46 / -18~+18 °C.

• Диаметры жидкостных линий: 5 x 6.35 мм (1/4").

• Диаметры газовых линий: 5 x 9.52 мм (3/8").

• Вес нетто: 87 кг.

Данная информация является исчерпывающей для первичного расчета инженерных систем и выбора сопутствующих материалов. Тщательное следование приведенным спецификациям гарантирует стабильную работу климатического комплекса в течение всего периода эксплуатации, обеспечивая заявленные параметры микроклимата и энергопотребления. Использование LG MU5M40 в проектах любой сложности подтверждает ориентацию на качество, эффективность и технологическое превосходство в области современных систем кондиционирования воздуха.
