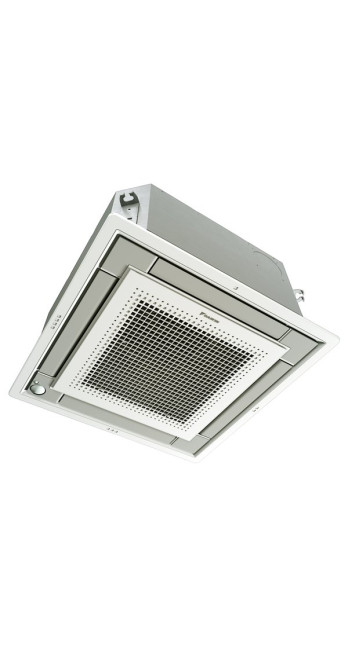

Кондиционер воздуха Daikin FXZQ15A

Описание Кондиционер воздуха Daikin FXZQ15A

Инженерный анализ и техническая спецификация Daikin FXZQ15A: Системный подход к микроклимату

Кондиционер воздуха Daikin FXZQ15A представляет собой высокотехнологичный внутренний блок кассетного типа, спроектированный для интеграции в мультизональные системы VRV и полупромышленные системы SkyAir. Данная модель относится к классу Fully Flat Cassette, что определяет её архитектурное и функциональное превосходство в сегменте компактных климатических решений. Проектирование устройства велось с учётом строгих требований к эстетике интерьера, энергоэффективности и точности управления параметрами воздушной среды. В данном документе представлен детальный разбор инженерных решений, реализованных в FXZQ15A, который служит доказательной базой для профессионального выбора климатического оборудования.

Архитектурная интеграция и физические параметры

Ключевой особенностью Daikin FXZQ15A является её полное соответствие европейскому стандарту потолочных ячеек 600x600 мм. В отличие от традиционных кассетных блоков, которые выступают за плоскость потолка и перекрывают часть смежных панелей, серия FXZQ полностью интегрируется в уровень подвесного потолка (Armstrong или аналогичные системы). Это достигается за счёт уникальной конструкции декоративной панели BYFQ60C, доступной в белом цвете или в сочетании серебристого и белого.

Габариты корпуса составляют 214 мм в высоту, 575 мм в ширину и 575 мм в глубину. Малая высота блока (всего 21,4 см) позволяет монтировать систему в помещениях с ограниченным межпотолочным пространством, что критично для современных офисных центров и реконструируемых объектов. Вес блока в 16 кг оптимизирует нагрузку на несущие конструкции и упрощает процесс монтажа. Инженерное решение корпуса предусматривает быстрый доступ к плате управления и гидравлическим компонентам через центральную решетку, что сокращает время регламентного обслуживания.

Термодинамические характеристики и производительность

Модель FXZQ15A обладает номинальной холодопроизводительностью 1,7 кВт и теплопроизводительностью 1,9 кВт. Эти показатели рассчитаны при стандартных условиях эксплуатации: 27°C по сухому термометру внутри помещения для охлаждения и 20°C для нагрева. Использование инверторного управления компрессором внешнего блока в связке с электронным расширительным клапаном (EEV) внутри FXZQ15A обеспечивает прецизионное поддержание заданной температуры с отклонением не более 0,5°C.

Теплообменник блока выполнен из медных трубок с внутренним оребрением, что увеличивает площадь теплообмена при сохранении компактных размеров. Алюминиевые ребра имеют специальное антикоррозийное и гидрофильное покрытие, предотвращающее застой конденсата и образование биологического налета. Это не только продлевает срок службы оборудования, но и поддерживает стабильный коэффициент теплопередачи в течение всего цикла эксплуатации. В качестве хладагента в актуальных ревизиях системы используется R-32, который обладает низким потенциалом глобального потепления (GWP) и более высокой термодинамической эффективностью по сравнению с R-410A.

Технологии распределения воздушных масс: Эффект Коанда

Одной из главных проблем кассетных кондиционеров является риск возникновения сквозняков и зон локального переохлаждения. В Daikin FXZQ15A эта проблема решена на уровне аэродинамики. Устройство поддерживает индивидуальное управление каждой из четырех заслонок. Через проводной пульт управления пользователь или сервисный инженер может настроить угол наклона каждой лопасти независимо, адаптируя воздушный поток под конкретную конфигурацию помещения (например, закрыв одну заслонку при близости к стене).

Реализация «эффекта Коанда» позволяет направлять холодный воздух вдоль потолка. Это создает условия для постепенного опускания охлажденных масс вниз под действием гравитации, исключая прямой обдув людей. Равномерное перемешивание воздуха достигается за счет оптимизированной формы выходных отверстий и турбовентилятора с малым аэродинамическим сопротивлением. В режиме нагрева заслонки автоматически перенаправляют поток вертикально вниз, обеспечивая прогрев зоны пола и предотвращая расслоение температуры по высоте помещения.

Интеллектуальные системы сенсорики и автоматизации

Модель FXZQ15A поддерживает установку опционального комплекта датчиков BRYQ60A, который радикально меняет логику работы системы. Комплект включает в себя два ключевых компонента:

1. Инфракрасный датчик присутствия: Он отслеживает наличие людей в помещении. Если система фиксирует отсутствие активности, кондиционер автоматически переходит в режим энергосбережения или полностью отключается (в зависимости от настроек). При появлении человека блок возобновляет работу согласно заданным параметрам. Кроме того, датчик позволяет отводить воздушный поток в сторону от людей, минимизируя дискомфорт.

2. Инфракрасный датчик температуры пола: Обычные кондиционеры измеряют температуру воздуха на уровне внутреннего блока (под потолком), что часто приводит к неверной интерпретации комфорта, так как теплый воздух стремится вверх. Датчик Daikin сканирует температуру поверхности пола и вычисляет средний показатель. Это позволяет системе корректировать мощность нагрева или охлаждения таким образом, чтобы температура в рабочей зоне (на уровне 1-1.5 метра от пола) строго соответствовала заданному значению.

Данные технологии в совокупности позволяют снизить энергопотребление на 20-30% в годовом исчислении, обеспечивая возврат инвестиций в оборудование за счет операционных расходов.

Акустическая инженерия и комфорт

Уровень звукового давления Daikin FXZQ15A при работе на низкой скорости вентилятора составляет всего 25,5 дБ(А). Для сравнения, это тише, чем шепот человека на расстоянии метра. Достижение таких параметров стало возможным благодаря применению вентилятора с несимметричными лопастями и высокоэффективного DC-двигателя (постоянного тока). Двигатель постоянного тока обеспечивает плавное регулирование скорости вращения, что исключает резкие акустические перепады при переключении режимов. Звуковая мощность устройства, характеризующая общий объем излучаемого шума, также находится в пределах строгих норм, что позволяет устанавливать данные блоки в спальнях, переговорных комнатах и тихих зонах библиотек.

Дренажная система и эксплуатационная надежность

В каждый блок FXZQ15A по умолчанию встроен дренажный насос с высотой подъема конденсата до 675 мм от уровня нижней поверхности блока. Это инженерное решение дает проектировщикам свободу в трассировке дренажных трубопроводов, позволяя обходить препятствия и прокладывать трубы за фальшпотолком с необходимым уклоном. Насос оснащен поплавковым датчиком уровня: в случае возникновения засора в системе отвода конденсата и риска перелива, датчик автоматически остановит работу кондиционера и выведет код ошибки на пульт управления.

Использование прозрачных вставок в дренажном патрубке позволяет визуально контролировать состояние системы при сервисном осмотре. Также в блоке предусмотрена возможность забора свежего воздуха (до 10-15% от общего объема рециркуляции) через специальное подготовленное отверстие. Это требует установки дополнительного вентилятора и системы фильтрации, но позволяет частично решить вопрос вентиляции помещения.

Интеграция в системы управления (BMS) и сетевые возможности

Daikin FXZQ15A полностью совместим с протоколом связи DIII-Net, который является стандартным для всех систем Daikin VRV. Это позволяет включать блок в общую сеть управления зданием под контролем центральных контроллеров (например, Intelligent Touch Manager). Блок может управляться как с индивидуальных пультов (проводных BRC1E53, BRC1H52 или инфракрасных BRC7F63), так и удаленно через облачные сервисы Daikin Online Controller при наличии соответствующего адаптера.

Для интеграции в сторонние системы автоматизации (BACnet, Modbus, KNX) используются специализированные шлюзы. Программное обеспечение блока поддерживает функции самодиагностики, сохраняя историю ошибок, что упрощает поиск неисправностей. Логика управления включает в себя режимы «Ночной режим», «Автоматический выбор режима», «Программа сушки» и возможность установки таймеров на неделю.

Энергоэффективность и экологический профиль

В рамках европейских директив ErP, оборудование Daikin демонстрирует высокие показатели сезонной энергоэффективности. Несмотря на то, что FXZQ15A является лишь частью системы, её вклад в общую эффективность SEER (в режиме охлаждения) и SCOP (в режиме нагрева) значителен. Использование DC-вентилятора и оптимизированного теплообменника снижает внутреннее потребление электроэнергии самим блоком до минимальных значений (порядка 20-40 Вт в зависимости от скорости вентилятора).

Переход на хладагент R-32 позволил не только уменьшить заправку системы на 10-15%, но и повысить общую производительность при экстремальных температурах наружного воздуха. Хладагент R-32 является однокомпонентным веществом, что облегчает его рекуперацию и повторную переработку по истечении срока службы оборудования.

Процесс монтажа и пусконаладки

Установка Daikin FXZQ15A требует соблюдения определенных технических условий. Минимальное расстояние от пола до блока должно составлять не менее 2,5 метров для обеспечения оптимального распределения воздуха. При монтаже необходимо обеспечить технологические зазоры для обслуживания фильтров и доступа к электрическому блоку. Подключение фреоновых магистралей (жидкостная линия — 6,4 мм, газовая линия — 12,7 мм) осуществляется методом развальцовки.

Пусконаладка включает в себя обязательную процедуру вакуумирования контура и проверку системы дренажа путем залива воды в поддон. Настройка конфигурации блока (адресация в системе VRV, установка статического давления, если применимо, и параметров датчиков) производится через меню пульта управления или с помощью сервисного программного обеспечения Daikin Service Checker.

Эксплуатационные ограничения и рекомендации

Для обеспечения заявленного срока службы (который при должном уходе составляет 12-15 лет) необходимо соблюдать график сервисного обслуживания. Стандартный воздушный фильтр блока требует очистки каждые 3-6 месяцев в зависимости от запыленности помещения. При эксплуатации в режиме охлаждения важно следить за тем, чтобы температура внутри помещения не опускалась ниже +18°C, а относительная влажность не превышала 80%, во избежание образования конденсата на поверхности корпуса и заслонок.

Модель FXZQ15A не предназначена для работы в серверных комнатах с экстремально низкой влажностью или в производственных цехах с высоким содержанием масляного аэрозоля в воздухе. Для таких задач следует рассматривать специализированные серии оборудования. В бытовых и офисных условиях данный блок является эталонным решением, сочетающим бесшумность и эффективность.

Заключение: Рациональные аргументы в пользу Daikin FXZQ15A

Выбор Daikin FXZQ15A — это инвестиция в надежность и комфорт, обоснованная следующими факторами:

1. Геометрическое совершенство: Полная интеграция в потолок 600x600 без нарушения дизайна интерьера.

2. Технологическая плотность: Наличие интеллектуальных сенсоров температуры пола и присутствия, которые не просто повышают комфорт, но и реально экономят ресурсы.

3. Акустическая экология: Уровни шума, соответствующие самым строгим мировым стандартам для жилых и рабочих зон.

4. Управляемость: Глубокая интеграция в современные системы умного дома и управления зданиями через проприетарные и открытые протоколы.

5. Долговечность: Использование качественных материалов теплообменника и надежных компонентов дренажной системы.

Daikin FXZQ15A остается одним из самых востребованных решений для объектов, где качество воздуха и эстетика пространства стоят на первом месте. Инженерная проработка каждого узла гарантирует стабильную работу системы в течение многих лет, обеспечивая пользователям идеальный микроклимат вне зависимости от внешних погодных условий. Данное устройство представляет собой пример сбалансированного промышленного дизайна, где форма полностью следует за функцией, обеспечивая высочайший уровень потребительской удовлетворенности и эксплуатационной надежности.

Каждый элемент конструкции, от формы крыльчатки вентилятора до алгоритма работы инфракрасного сенсора, направлен на решение конкретной задачи: создание невидимого, бесшумного и эффективного климатического щита. При выборе оборудования для современных зданий с высокими требованиями к энергосбережению (стандарты LEED, BREEAM), Daikin FXZQ15A является обоснованным и проверенным выбором, подтвержденным десятилетиями лидерства компании на мировом рынке HVAC-систем.
