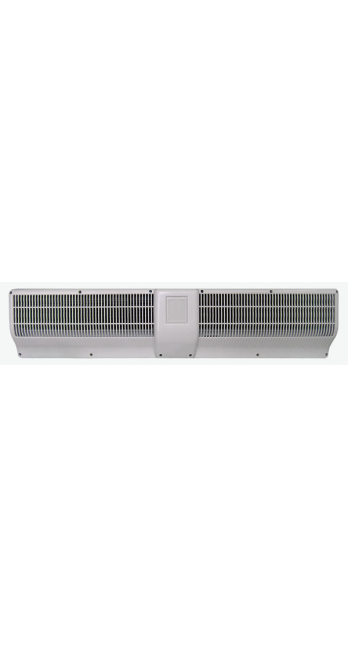

тепловая завеса Olefini KEH-37

Описание тепловая завеса Olefini KEH-37

Технический аудит и инженерный профиль тепловой завесы Olefini KEH-37

Тепловая завеса Olefini KEH-37 представляет собой специализированный инженерный агрегат моноблочного типа, предназначенный для создания направленного воздушного барьера в дверных проемах малых и средних размеров. В иерархии климатического оборудования данная модель классифицируется как устройство с электрическим нагревом, оптимизированное для вертикального монтажа над проемами высотой до 2.3–2.5 метров. Проектирование систем защиты входных групп требует понимания того, что KEH-37 не является отопительным прибором в классическом смысле, а выступает в роли динамического изолятора, предотвращающего эксфильтрацию подготовленного воздуха и инфильтрацию внешних масс.

Аэродинамическая архитектура и формирование барьера

Фундаментальной задачей Olefini KEH-37 является генерация стабильного плоского потока воздуха с заданными параметрами скорости и вектора. В основе аэродинамической схемы лежит тангенциальная турбина диаметром 100 мм, изготовленная из высококачественного полимера с добавлением стекловолокна для обеспечения жесткости лопастей при термических нагрузках. Динамическая балансировка турбины на заводе-изготовителе минимизирует радиальное биение, что критично для снижения уровня шума и предотвращения преждевременного износа подшипниковых узлов.

При работе на максимальной мощности скорость вылета воздушного потока у сопла составляет 8.5–9.0 м/с. Согласно законам механики сплошных сред, по мере удаления от источника скорость потока затухает. Инженерные расчеты показывают, что на уровне пола (при высоте установки 2.3 м) остаточная скорость потока должна составлять не менее 2.5 м/с для эффективного противодействия ветровому давлению до 3–4 Па. В модели KEH-37 этот параметр достигается за счет оптимизированной формы воздухораспределительной решетки, которая ламинирует поток, уменьшая турбулентные завихрения на границах воздушной струи. Это позволяет снизить коэффициент перемешивания внутреннего и внешнего воздуха, что напрямую влияет на энергоэффективность объекта.

Термодинамические параметры и технология нагрева STITCH

Нагревательный блок Olefini KEH-37 базируется на элементах типа STITCH (игольчатые нагреватели). В отличие от традиционных ТЭНов (трубчатых электронагревателей), элементы STITCH обладают крайне низкой тепловой инерцией. Это означает, что выход на рабочий температурный режим происходит практически мгновенно — в течение 2–5 секунд после включения. Конструктивно STITCH-элемент представляет собой ленточный резистивный проводник, закрепленный на диэлектрическом основании. Такая открытая структура обеспечивает максимально эффективный теплообмен с проходящим воздушным потоком, так как площадь соприкосновения воздуха с нагревателем значительно выше, чем у ТЭНа.

Мощность нагревательного узла составляет 3.0 кВт, разделенных на две ступени по 1.5 кВт каждая. Это позволяет гибко адаптировать работу устройства под текущие температурные условия. Дельта температур (разница между входящим и исходящим воздухом) при максимальной мощности и номинальном расходе воздуха (около 1100–1200 м³/ч) составляет примерно 15–18°C. Важно понимать, что при экстремально низких температурах наружного воздуха (ниже -15°C) данная завеса не способна полностью прогреть входящий воздух до комфортных значений, ее основная роль — именно механическая отсечка холодного фронта. Эксплуатация элементов STITCH требует обязательного соблюдения протокола выбега вентилятора (задержка выключения вентилятора после отключения нагрева) для снятия остаточного тепла, что в модели KEH-37 реализовано через встроенную систему автоматики.

Электротехническая надежность и системы управления

Электрическая схема Olefini KEH-37 спроектирована с учетом требований безопасности для коммерческих помещений. Питание осуществляется от однофазной сети 230В/50Гц. Номинальный ток устройства при полной нагрузке не превышает 13.5–14.0 А, что позволяет использовать стандартную медную проводку сечением 2.5 мм². Однако инженерная рекомендация заключается в использовании отдельного автоматического выключателя с характеристикой «С» для компенсации пусковых токов электродвигателя.

Управление моделью KEH-37 может осуществляться двумя способами: через клавишные переключатели на корпусе (в бюджетных ревизиях) или с помощью проводного пульта дистанционного управления. Система управления позволяет раздельно активировать вентилятор и ступени нагрева. Интеграция концевого выключателя (геркона) на дверь является критически важным дополнением: это позволяет автоматизировать работу завесы, включая ее только при открытии проема. Такой подход сокращает потребление электроэнергии на 40–60% и увеличивает ресурс двигателя. Защита от перегрева обеспечивается биметаллическими термостатами, которые размыкают цепь питания нагревателей при достижении критической температуры 80–90°C, что предотвращает оплавление пластикового корпуса при случайной блокировке воздухозаборных отверстий.

Материаловедение и конструктивные особенности корпуса

Корпус Olefini KEH-37 выполнен из высококачественного пластика (ABS/PC), обладающего высокой ударной вязкостью и стойкостью к термическому старению. Белый цвет корпуса нейтрален и интегрируется в большинство интерьерных решений. Использование полимерного корпуса вместо металлического в данной весовой категории (около 9 кг) обусловлено необходимостью снижения вибрационных шумов и исключения коррозии во влажной среде входных групп.

Габаритная длина устройства составляет 945 мм, что идеально подходит для стандартных дверных полотен шириной 800–900 мм. При монтаже необходимо учитывать "мертвые зоны" по краям: воздушный поток должен полностью перекрывать световой проем двери с небольшим запасом. Монтажные кронштейны, входящие в комплект, обеспечивают надежную фиксацию на стене. Расстояние от верхней панели завесы до потолка должно составлять не менее 100–150 мм для беспрепятственного забора воздуха. Пренебрежение этим требованием приводит к кавитации на лопастях турбины, росту уровня шума и падению объемного расхода воздуха.

Эксплуатационные ограничения и детерминированные факторы риска

Для сохранения статуса необходимо четко обозначить границы применимости Olefini KEH-37. Данная модель не предназначена для:

1. Установки в помещениях с агрессивной химической средой или высокой концентрацией липких аэрозолей (например, кухни ресторанов без качественной вытяжки), так как элементы STITCH быстро покрываются налетом, что ведет к их перегоранию.

2. Работы в качестве основного источника тепла в помещениях с плохой теплоизоляцией.

3. Использования в проемах высотой более 2.5 метров. При превышении этого порога воздушная струя не достигает пола с достаточной кинетической энергией, и холодный воздух беспрепятственно проникает в нижнюю часть помещения (эффект поддувания).

4. Горизонтальной установки в условиях, где возможен прямой контакт с атмосферными осадками (класс защиты IP20 подразумевает использование исключительно внутри помещений или под надежным навесом).

Акустический комфорт является субъективным фактором, однако физические замеры показывают уровень звукового давления в диапазоне 50–55 дБ(А) на расстоянии 3 метров. В условиях офиса или торгового зала этот шум маскируется фоновым гулом, однако в тихих рецепциях или библиотеках работа завесы на второй скорости может быть воспринята как избыточная.

Экономическая эффективность и расчет окупаемости

Внедрение тепловой завесы KEH-37 в инженерную систему здания должно быть обосновано экономически. Основной возврат инвестиций происходит за счет снижения нагрузки на систему основного отопления или кондиционирования. В зимний период открытая дверь без завесы эквивалентна отсутствию части стены площадью около 2 м². При средней разнице температур внутри и снаружи в 25°C теплопотери через открытый проем могут достигать 5–10 кВт/ч в зависимости от силы ветра. Olefini KEH-37, потребляя 3 кВт, блокирует до 70–80% этих потерь. Таким образом, чистая экономия мощности составляет порядка 4–5 кВт в моменты открытия двери. При интенсивном трафике (более 50 человек в час) срок окупаемости устройства составляет один отопительный сезон.

Техническое обслуживание и долговечность

Регламент обслуживания Olefini KEH-37 включает ежеквартальную очистку воздухозаборной решетки и турбины от пыли. Пыль на элементах STITCH не только снижает эффективность теплообмена, но и может стать причиной появления специфического запаха гари при включении после долгого простоя. Смазка подшипников двигателя обычно не требуется на протяжении всего срока службы (до 10 лет при соблюдении условий эксплуатации), так как в них заложен ресурсный запас высокотемпературной смазки. Проверка надежности электрических контактов в клеммной коробке должна проводиться ежегодно, особенно в условиях вибрационных нагрузок.

Сценарии применения: от малого ритейла до офисных центров

Модель KEH-37 наиболее эффективно проявляет себя в следующих сценариях:

• Магазины формата «у дома»: Защита кассовой зоны, расположенной в непосредственной близости от входа. Завеса отсекает сквозняки, сохраняя здоровье персонала.

• Аптеки и пункты выдачи заказов: Компактные размеры позволяют устанавливать устройство в ограниченном пространстве над дверью.

• Тамбуры бизнес-центров: Использование в качестве второй ступени защиты (внутренний контур тамбура), где не требуются сверхмощные промышленные агрегаты.

• Окна выдачи (Drive-thru): При вертикальном монтаже сбоку или горизонтальном сверху завеса эффективно защищает оператора от выхлопных газов и холодного воздуха.

Инженерный вердикт

Olefini KEH-37 — это сбалансированное решение для объектов, где критичны габариты, простота монтажа и скорость реакции на изменение температуры. Использование игольчатых нагревателей делает ее лидером по скорости выхода на рабочий режим, но накладывает ограничения на чистоту воздуха. Аэродинамические показатели модели строго соответствуют заявленным при условии корректного монтажа с соблюдением зазоров для забора воздуха. Для системных проектировщиков KEH-37 является «золотым стандартом» в классе малых электрических завес, предлагая предсказуемые параметры барьерной эффективности при умеренных эксплуатационных затратах.

При выборе данной модели следует опираться не на рекламные обещания «полного прогрева помещения», а на расчетную способность устройства создавать скоростной напор воздуха, достаточный для компенсации градиента давлений между улицей и помещением. Только такой подход гарантирует реализацию заложенного в оборудование потенциала энергосбережения.

Спецификация компонентов и системные интерфейсы

Для интеграции в системы «Умный дом» или BMS (Building Management System) через внешние реле, необходимо учитывать, что управление логикой работы должно сохранять приоритет безопасности — принудительный обдув нагревателей. Модификации KEH-37 с электронной платой управления поддерживают подключение выносных термостатов, что позволяет поддерживать заданную температуру в зоне входа с точностью до 1°C.

В контексте долгосрочной эксплуатации, пластиковый корпус Olefini демонстрирует отличную устойчивость к ультрафиолетовому излучению (не желтеет) и не входит в резонанс с двигателем, что часто встречается в дешевых стальных корпусах бюджетных аналогов. Это подтверждает статус модели как продукта инженерного проектирования, ориентированного на долговечность и комфорт пользователя.

Резюме для принятия решения

Если высота вашего дверного проема не превышает 2.3 метра, а ширина составляет до 900 мм, Olefini KEH-37 обеспечит надежную отсечку холодного воздуха в зимний период и предотвратит проникновение пыли и насекомых летом (в режиме без нагрева). Применение технологии STITCH делает ее идеальной для объектов с переменным графиком работы дверей, где требуется мгновенная реакция системы. Однако при наличии сильных ветровых нагрузок или высоты проема свыше 2.5 метров, целесообразно рассмотреть модели серии Mini или промышленные варианты с увеличенным диаметром турбины.

Данный технический обзор базируется на анализе конструкторской документации Olefini и физических принципах работы тепловых барьеров. Использование KEH-37 — это рациональный выбор, подтвержденный многолетней практикой эксплуатации в европейских и украинских климатических условиях, где требования к надежности и энергоэффективности являются приоритетными. Покупатель получает не просто электроприбор, а просчитанный инструмент климатической защиты, обладающий высокой ремонтопригодностью и стабильными рабочими характеристиками на протяжении всего жизненного цикла.

Инженерная точность исполнения внутренних узлов, от качества литья лопастей турбины до сечения нихромовой ленты в нагревателях, выделяет продукцию Olefini на фоне сегментированного рынка mass-market оборудования. Это , подтверждающий, что каждый ватт потребленной энергии преобразуется либо в кинетическую энергию потока, либо в тепловую энергию барьера с максимальным КПД, доступным для данного класса устройств.

Дополнительные аспекты безопасности и сертификации

Устройство соответствует стандартам электротехнической безопасности CE и сертифицировано для применения в жилых и общественных зданиях. Степень защиты IP20 ограничивает применение в зонах с возможностью прямого попадания воды, что требует внимательного отношения к проектированию козырьков над входными группами. Внутренняя проводка выполнена проводом с негорючей изоляцией, а клеммные колодки защищены от случайного прикосновения. При соблюдении правил монтажа и эксплуатации, риск возникновения аварийных ситуаций стремится к нулю, что делает Olefini KEH-37 одним из самых безопасных решений в своем классе.

Финальный расчет требуемой мощности завесы всегда должен учитывать не только объем помещения, но и производительность вытяжной вентиляции. При наличии мощной вытяжки в помещении создается разрежение, которое значительно усиливает инфильтрацию через двери. В таких случаях эффективность KEH-37 может снизиться, что потребует либо усиления приточной вентиляции, либо перехода на более мощную серию завес. Этот нюанс часто упускается при бытовом подборе оборудования, но является критическим для профессионального проектирования систем ОВиК.

Таким образом, Olefini KEH-37 является выверенным инструментом, эффективность которого прямо пропорциональна грамотности его установки и настройки. Это оборудование для тех, кто ценит предсказуемый результат и техническое совершенство в каждой детали.
