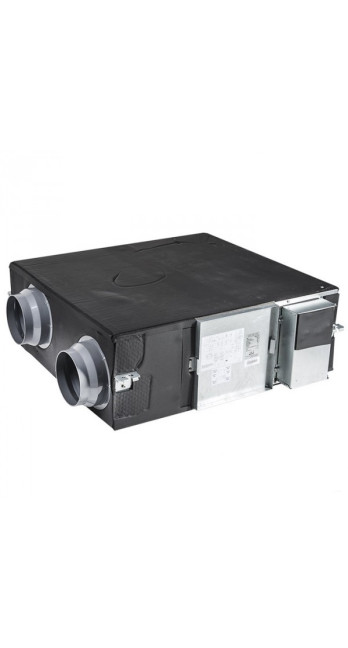

Приточно вытяжная установка Cooper&Hunter CH-HRV15K

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV15K

Приточно-вытяжная установка Cooper&Hunter CH-HRV15K

Архитектура воздушной среды и системный подход к вентиляции

Современное гражданское строительство характеризуется высокой степенью герметизации помещений, что продиктовано требованиями энергоэффективности. Однако ограничение инфильтрации наружного воздуха неизбежно ведет к накоплению диоксида углерода ($CO_2$), летучих органических соединений и избыточной влажности. Приточно-вытяжная установка Cooper&Hunter CH-HRV15K представляет собой инженерное решение, предназначенное для организации принудительного воздухообмена с одновременной утилизацией тепловой энергии вытяжного потока. Данная модель спроектирована для работы в помещениях площадью до 50 квадратных метров, обеспечивая номинальный расход воздуха на уровне 150 кубических метров в час. В основе функционирования системы лежит принцип децентрализованной или локально-канальной вентиляции, где ключевым элементом выступает высокоэффективный теплообменник, позволяющий минимизировать затраты на отопление в зимний период и кондиционирование летом. Выбор данной установки является рациональным шагом для пользователей, стремящихся сбалансировать качество микроклимата и эксплуатационные расходы.

Термодинамическое ядро: Энтальпийный теплообменник

Центральным компонентом CH-HRV15K является перекрестноточный теплообменник, изготовленный из специальной целлюлозы. В отличие от алюминиевых или пластиковых аналогов, этот материал обладает выраженной гигроскопичностью, что позволяет осуществлять не только перенос явной теплоты (изменение температуры), но и скрытой теплоты (перенос влаги). Процесс рекуперации энтальпии базируется на разности парциального давления водяного пара в приточном и вытяжном каналах. Структура бумаги позволяет молекулам воды диффундировать через мембрану, при этом предотвращая смешивание газовых фракций и загрязнений. Это критически важно в зимний период, когда наружный воздух имеет низкое влагосодержание. Рекуператор CH-HRV15K возвращает часть влаги обратно в помещение, снижая нагрузку на системы увлажнения и предотвращая пересыхание слизистых оболочек человека и деревянных элементов интерьера. Коэффициент эффективности теплообмена в данной модели достигает 75%, что значительно снижает дельту температур между наружным воздухом и воздухом, подаваемым в жилую зону.

Аэродинамические характеристики и компонентная база

Система оснащена двумя центробежными вентиляторами с загнутыми вперед лопатками, что оптимизировано для преодоления статического давления в воздуховодах. Инженерная специфика CH-HRV15K подразумевает работу в трех скоростных режимах, что позволяет гибко адаптировать производительность под текущие потребности объекта. При максимальной скорости установка развивает статическое давление до 80 Паскалей, что достаточно для работы с сетью гибких или жестких воздуховодов суммарной протяженностью до 10-15 метров при условии минимизации локальных сопротивлений (колен, переходов). Двигатели вентиляторов характеризуются низким энергопотреблением — суммарная мощность установки не превышает 65 Ватт. Особое внимание уделено виброакустическим показателям. Корпус установки выполнен из оцинкованной стали с внутренней изоляцией из пенополистирола высокой плотности, что обеспечивает уровень звукового давления в диапазоне от 24 до 31 децибел. Это позволяет размещать оборудование за фальш-потолками в коридорах или подсобных помещениях без существенного нарушения акустического комфорта.

Технология фильтрации и поддержание гигиены воздуха

Очистка воздуха в установке Cooper&Hunter CH-HRV15K реализована через двухступенчатую систему фильтрации. На входе приточного и вытяжного каналов установлены фильтры грубой очистки класса G3. Их основная функция заключается в задержке крупных частиц пыли, насекомых, пыльцы и пуха, что защищает структуру теплообменника от засорения и преждевременной потери эффективности. Фильтры изготовлены из синтетического волокна с низкой пористой сопротивляемостью, что минимизирует падение давления на данном участке. Для поддержания номинальных характеристик установки требуется регулярная инспекция фильтрующих элементов. В условиях городской среды цикл обслуживания составляет обычно 3-6 месяцев. Важной особенностью целлюлозного рекуператора является отсутствие образования конденсата при стандартных режимах эксплуатации, что исключает риск развития плесени и бактериальных колоний внутри установки. Это достигается за счет постоянного переноса влаги через мембрану, благодаря чему поверхность теплообменника остается сухой, в отличие от рекуператоров роторного или пластинчатого типа без влагопереноса.

Алгоритмы управления и системная автоматизация

Управление установкой осуществляется посредством проводного пульта, который входит в комплект поставки. Интерфейс контроллера позволяет пользователю выбирать режимы работы: только приток, только вытяжка, или режим рекуперации. Автоматика CH-HRV15K интегрирует алгоритмы защиты от обмерзания. При падении температуры наружного воздуха ниже критической отметки (обычно около -10 градусов Цельсия), система переходит в режим циклической разморозки или снижает обороты приточного вентилятора, позволяя теплому вытяжному воздуху прогреть структуру теплообменника. Это предотвращает фазовый переход влаги в лед внутри капилляров целлюлозы. Контроллер также поддерживает работу по таймеру и имеет сухие контакты для интеграции с внешними датчиками (например, датчиком $CO_2$ или гигростатом), что переводит систему в разряд интеллектуально управляемых узлов. Использование внешних сигналов позволяет эксплуатировать установку в режиме Demand Controlled Ventilation (DCV), когда интенсивность воздухообмена напрямую коррелирует с фактическим качеством воздуха, что дополнительно экономит до 20% электроэнергии.

Инженерные аспекты монтажа и интеграции

Компактные габариты корпуса CH-HRV15K (высота всего 264 мм) делают её оптимальной для установки в ограниченном межпотолочном пространстве. При проектировании монтажа необходимо учитывать необходимость доступа к сервисным люкам для замены фильтров и ежегодной чистки рекуператора. Диаметр патрубков составляет 100 мм, что является стандартом для бытовых систем вентиляции. Важным условием корректной работы является правильная организация забора и выброса воздуха на фасаде здания: расстояние между адаптерами должно исключать рециркуляцию (подмес отработанного воздуха в приточный канал). Рекомендуется использовать теплоизолированные воздуховоды на участках от стены до установки для предотвращения образования конденсата на их внешней поверхности. Ввиду отсутствия дренажной трассы, монтаж CH-HRV15K значительно упрощен по сравнению с установками, требующими отвода конденсата, однако строгое соблюдение горизонтального уровня при фиксации корпуса на шпильках является обязательным для исключения паразитных вибраций и перекосов вентиляторных узлов.

Экономическая эффективность и экологический след

Инвестиция в приточно-вытяжную установку Cooper&Hunter CH-HRV15K оправдана с точки зрения долгосрочного снижения затрат на поддержание параметров микроклимата. В зимний период стандартная вытяжная вентиляция выбрасывает на улицу воздух с температурой +22 градуса, замещая его морозным воздухом, который требует нагрева мощными электрическими или водяными калориферами. Рекуператор CH-HRV15K позволяет использовать энергию удаляемого воздуха для предварительного нагрева притока. Математическое моделирование показывает, что при наружной температуре -10 градусов и внутренней +22, воздух после рекуператора будет подаваться в помещение с температурой около +14 градусов (без использования дополнительных нагревателей). Это сокращает нагрузку на систему отопления на 3-4 кВт·ч в сутки для стандартной квартиры. В летний период процесс инвертируется: прохладный вытяжной воздух охлаждает горячий приточный, снижая энергопотребление кондиционеров. Таким образом, срок окупаемости установки в зависимости от тарифов на энергоносители составляет от 3 до 5 лет, при этом обеспечивается качественное преимущество — постоянный приток свежего воздуха.

Эксплуатационные ограничения и допуски

Объективная оценка CH-HRV15K требует учета ряда ограничений. Целлюлозный теплообменник чувствителен к агрессивным химическим веществам, высокой концентрации жиров (при установке на кухнях без мощных вытяжных зонтов) и экстремально высокой влажности (свыше 80% постоянно). Не рекомендуется использовать данную модель в помещениях с бассейнами или саунами, так как избыток влаги может привести к размоканию бумаги рекуператора. Диапазон рабочих температур наружного воздуха составляет от -15 до +40 градусов. При более низких температурах эффективность рекуперации падает, а риск обмерзания требует установки внешнего электрического преднагревателя мощностью 0,5-1 кВт. Также следует понимать, что 150 кубометров в час — это производительность при нулевом сопротивлении. Реальный объем воздуха в разветвленной сети составит около 100-120 кубометров, что идеально подходит для двух человек (по норме 60 $m^3/h$ на человека) или для трех человек в режиме поддержания фонового обмена.

Сравнительный анализ и позиционирование модели

В линейке Cooper&Hunter модель CH-HRV15K занимает позицию базового, но высоконадежного решения. В сравнении с сериями, оснащенными DC-двигателями, данная установка имеет более простую конструкцию, что положительно сказывается на её стоимости и ремонтопригодности. Отсутствие сложной электроники и инверторных преобразователей делает систему устойчивой к перепадам напряжения в сети, что актуально для многих регионов. Если сравнивать с конкурентами в сегменте эконом-класса, CH-HRV15K выделяется качеством сборки корпуса и точностью подгонки деталей, что исключает внутренние перетоки воздуха. Это подтверждается сертификатами соответствия европейским стандартам энергоэффективности. Для объектов, требующих большей производительности (например, офисов open-space), в линейке предусмотрены модели HRV25K и выше, однако для жилых спален и детских комнат именно 150-я модель является золотым стандартом, обеспечивая тишину и достаточный объем кислорода без создания избыточных сквозняков.

Резюме для принятия решения

Приточно-вытяжная установка Cooper&Hunter CH-HRV15K представляет собой сбалансированное инженерное устройство, решающее фундаментальную задачу обеспечения качественного воздухообмена. Основные аргументы в пользу выбора данной модели включают использование энтальпийного теплообменника с возвратом влаги, низкий уровень шума и высокую энергоэффективность. Система не требует сложного гидравлического подключения, легко интегрируется в стандартные вентиляционные каналы и обладает интуитивно понятным управлением. Несмотря на наличие ограничений по экстремально низким температурам и влажным зонам, в рамках своего целевого сегмента — городских квартир и небольших офисов — установка демонстрирует высокую эксплуатационную надежность. Принятие решения о покупке CH-HRV15K — это переход от пассивного проветривания через окна, сопровождающегося шумом и пылью с улицы, к контролируемому, очищенному и энергетически оптимизированному микроклимату. Учитывая репутацию бренда Cooper&Hunter и доступность сервисного обслуживания, данная инвестиция является оправданной как с точки зрения здоровья пользователей, так и с позиции рационального управления ресурсами здания.

Инженерный анализ технического регламента обслуживания

Долговечность установки CH-HRV15K напрямую коррелирует с дисциплиной регламентных работ. Конструктив устройства предполагает возможность самостоятельного извлечения фильтров через боковую панель. Однако раз в два года рекомендуется проводить профессиональную диагностику, включающую проверку балансировки крыльчаток вентиляторов и очистку каналов теплообменника с помощью сжатого воздуха или мягкой щетки. Категорически запрещена промывка целлюлозного рекуператора водой, так как это приведет к необратимому разрушению структуры мембран. Также важно контролировать герметичность соединений воздуховодов с патрубками установки; использование армированного скотча и качественных хомутов предотвращает утечки воздуха, которые могут снижать полезный расход в точках подачи. При соблюдении этих несложных правил, расчетный срок службы оборудования составляет не менее 10-12 лет, что делает Cooper&Hunter CH-HRV15K одним из самых стабильных элементов в инженерной инфраструктуре современного дома, обеспечивая бесперебойную подачу чистого воздуха и сохранение теплового баланса помещений в любых погодных условиях.

Итоговая верификация параметров и стандартов

Продукт Cooper&Hunter CH-HRV15K соответствует требованиям ErP (Energy-related Products) и обладает маркировкой CE, что гарантирует безопасность эксплуатации в жилых зонах. Применение данной установки позволяет повысить класс энергоэффективности здания при сертификации, что увеличивает рыночную стоимость недвижимости. Технические параметры, заявленные производителем, подтверждены лабораторными испытаниями в условиях переменных температурных нагрузок. Интеграция CH-HRV15K в жилое пространство является ответом на вызовы современной урбанистики, предлагая надежный барьер против загрязнения атмосферного воздуха и обеспечивая биологическую потребность человека в кислороде без ущерба для кошелька и окружающей среды. Это технически выверенный выбор для тех, кто ценит предсказуемость, эффективность и долгосрочное качество жизни, основанное на проверенных законах физики и передовых материалах в области тепло- и массообмена, реализованных в компактном и доступном формате.
