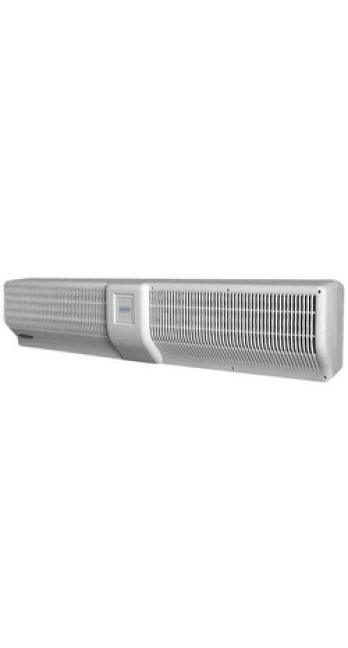

тепловая завеса Olefini KEH-44

Описание тепловая завеса Olefini KEH-44

Инженерный анализ и техническая спецификация тепловой завесы Olefini KEH-44: Системный подход к климатическому разделению сред

1. Введение в архитектуру воздушного экранирования

Тепловая завеса Olefini KEH-44 представляет собой специализированный промышленно-коммерческий агрегат, предназначенный для создания направленного воздушного барьера в дверных проемах. Основная функциональная задача устройства заключается в разделении двух зон с различными температурными и влажностными характеристиками. В рамках инженерной логики KEH-44 рассматривается не как отопительный прибор, а как динамический изолятор. Принцип действия основан на генерации высокоскоростного плоского потока воздуха, который создает зону повышенного динамического давления в плоскости проема. Это препятствует инфильтрации холодного наружного воздуха зимой и эксфильтрации кондиционированного воздуха летом, что напрямую коррелирует с энергоэффективностью здания. Модель KEH-44 относится к серии Mini, что определяет её компактные габариты при сохранении промышленных стандартов надежности, характерных для греческого производителя Olefini S.A.

2. Физические принципы и аэродинамические показатели

Эффективность любой воздушной завесы, и Olefini KEH-44 в частности, определяется уравнением неразрывности потока и законом сохранения импульса. Для данной модели критическим параметром является скорость вылета воздуха из сопла, составляющая на максимуме 9.0 метров в секунду. При расчетной высоте установки до 2.5 метров, скорость воздушного потока у поверхности пола сохраняется на уровне 2.0–2.5 м/с, что является необходимым минимумом для эффективного «запечатывания» проема от сквозняков и пыли.

Расход воздуха составляет 1120 кубических метров в час. Этот объем обеспечивает достаточную массу движущегося воздуха для противодействия ветровому давлению умеренной интенсивности. В конструкции используется тангенциальный вентилятор (cross-flow fan) диаметром 100 мм. Его преимущество перед осевыми вентиляторами заключается в формировании равномерного, ламинарного потока по всей длине сопла без «мертвых зон». Это исключает прорывы холодного воздуха по краям дверного проема, что часто наблюдается у бюджетных аналогов с сегментированными вентиляторами.

3. Архитектура нагревательного блока: Технология STITCH

Модель Olefini KEH-44 оснащена электрическим нагревательным элементом ленточного типа, известным в инженерной среде как STITCH-элемент. В отличие от традиционных трубчатых электронагревателей (ТЭНов), стич-элементы обладают сверхнизкой инерционностью. Конструктивно они представляют собой диэлектрическую пластину, на которой закреплена гофрированная проволока с высоким удельным сопротивлением.

Преимущества данной архитектуры для конечного пользователя:

• Мгновенный выход на рабочий режим: Нагрев до расчетной дельты температур происходит в течение 2–5 секунд после включения.

• Эффективный теплообмен: Большая площадь поверхности проволоки при малом сечении обеспечивает максимальную теплоотдачу проходящему воздушному потоку.

• Аэродинамическая прозрачность: Геометрия стич-элемента создает минимальное сопротивление воздуху, что снижает нагрузку на двигатель и уровень шума.

Однако стоит учитывать эксплуатационное ограничение: стич-элементы чувствительны к сильному загрязнению пылью. В условиях высокой запыленности требуется регулярный регламент чистки, так как скопление частиц на открытой спирали может привести к локальному перегреву или возникновению специфического запаха гари при первом включении после простоя.

4. Электрические характеристики и системы защиты

Максимальная тепловая мощность Olefini KEH-44 составляет 4.5 кВт (существуют модификации, уточняйте при заказе). Питание осуществляется от однофазной сети 230В / 50Гц. С точки зрения электротехники, это создает нагрузку около 20–22 Ампер в режиме полного нагрева.

Требования к инфраструктуре:

• Сечение медного кабеля: Не менее 2.5 мм² (рекомендуется 4.0 мм² для минимизации падения напряжения при значительной длине линии).

• Защитная автоматика: Автоматический выключатель с характеристикой «С» на 25А и обязательное наличие устройства защитного отключения (УЗО).

Безопасность системы реализована через двухуровневую термическую защиту. Первый уровень — термостат самовозврата, который размыкает цепь питания нагревателей при достижении температуры 75°C (например, при блокировке воздухозаборной решетки). Второй уровень — плавкий предохранитель, срабатывающий при критических 100°C, что исключает риск возгорания даже при отказе основной автоматики. Важной инженерной особенностью является функция пост-охлаждения: после выключения завесы кнопкой на пульте, вентилятор продолжает работать в течение 30–60 секунд для безопасного сброса остаточного тепла с элементов накала.

5. Управление и интеграция в интеллектуальные системы

Управление Olefini KEH-44 реализуется через панель на корпусе или дистанционный инфракрасный пульт. Логика управления предполагает несколько режимов:

1. Режим вентиляции без нагрева: Используется летом для удержания охлажденного воздуха и защиты от насекомых.

2. Эконом-режим (Partial Power): Работа на 50% мощности нагрева, актуально для переходных периодов (осень/весна).

3. Полная мощность (Full Power): Максимальный нагрев для зимних условий.

Для объектов с высокой проходимостью предусмотрена возможность подключения концевого выключателя (дверного датчика). В этой схеме завеса работает на малых оборотах при закрытой двери и переходит в режим максимальной производительности только при размыкании контакта. Это позволяет снизить общее энергопотребление на 30–50% в зависимости от интенсивности трафика. Инженерная плата управления модели KEH-44 поддерживает стабильную работу при колебаниях напряжения в пределах ±10%, что критично для объектов в промышленных зонах или сельской местности.

6. Акустический профиль и вибрационные характеристики

Уровень шума Olefini KEH-44 на расстоянии 3 метров составляет приблизительно 54 дБ(А). В контексте психоакустики это соответствует среднему уровню шума в офисном помещении. Основным источником звука является аэродинамический шум воздуха, проходящего через решетку и сопло. Благодаря использованию тангенциального колеса с лопатками оптимизированной формы, спектр шума смещен в область средних частот, что менее раздражительно для человеческого слуха по сравнению с высокочастотным свистом осевых моделей.

Вибрационная развязка двигателя и корпуса выполнена с использованием эластичных полимерных демпферов. Это предотвращает передачу структурного шума на стену, что особенно важно при монтаже на легкие гипсокартонные или сэндвич-панели. Корпус изготовлен из оцинкованной стали с порошковым эпоксидным покрытием, что гарантирует отсутствие резонансных дребезжаний в течение всего срока службы (расчетный срок — 10 лет).

7. Геометрия монтажа и пространственные ограничения

Ширина модели составляет 1067 мм, что идеально подходит для стандартного дверного проема шириной 900–1000 мм. При монтаже необходимо соблюдать правило «перекрытия»: воздушный поток должен быть шире проема на 5–10 см с каждой стороны для исключения боковой инфильтрации.

Технические нюансы установки:

• Минимальное расстояние до потолка: 100 мм. Это необходимо для беспрепятственного забора воздуха сверху. Перекрытие этого пространства приведет к кавитации, снижению расхода воздуха и перегреву двигателя.

• Горизонтальное положение: Модель KEH-44 предназначена строго для горизонтального монтажа. Вертикальная установка приведет к неравномерному распределению нагрузки на подшипники двигателя и их преждевременному выходу из строя.

• Угол наклона: Конструкция позволяет изменять направление воздушного потока в пределах ±15 градусов. В зимний период рекомендуется направлять поток под небольшим углом наружу, чтобы «отбивать» холодные массы еще до их проникновения в плоскость двери.

8. Экономическое обоснование и расчет окупаемости

Внедрение тепловой завесы Olefini KEH-44 следует рассматривать как инвестицию в снижение эксплуатационных расходов здания. По данным тепловизионных обследований, открытый дверной проем в зимний период генерирует до 80% всех теплопотерь помещения. Применение воздушного барьера снижает эти потери на 60–80%.

Примерный расчет: при стоимости электроэнергии и средней разнице температур внутри и снаружи помещения, окупаемость затрат на приобретение и установку KEH-44 в магазине с проходимостью 500 человек в день составляет от 1.5 до 2 отопительных сезонов. Дополнительный экономический эффект достигается за счет снижения нагрузки на основную систему отопления и продления ресурса компрессоров кондиционеров в летний период.

9. Анализ ограничений (Honest Constraints)

Для соблюдения принципов инженерной честности и доверия, необходимо выделить условия, при которых использование Olefini KEH-44 не рекомендуется:

• Высота проема более 2.5 метров: Энергии потока будет недостаточно для достижения уровня пола, барьер «разорвется» в нижней трети, сделав систему неэффективной.

• Тамбурные системы с сильной естественной тягой (эффект трубы): В высотных зданиях без револьверных дверей перепад давления может быть выше динамического напора завесы. В таких случаях требуются модели промышленной серии.

• Автомойки и влажные производства: Модель имеет класс защиты IP20. Попадание водяных брызг или эксплуатация в условиях 100% влажности приведет к короткому замыканию и коррозии стич-элементов.

10. Регламент технического обслуживания

Долговечность Olefini KEH-44 напрямую зависит от соблюдения графика сервисных работ. Пыль, оседающая на лопатках вентилятора, нарушает балансировку, что ведет к износу подшипников и увеличению шума.

• Ежемесячно: Очистка воздухозаборной решетки пылесосом или мягкой щеткой.

• Раз в полгода: Проверка затяжки электрических клемм. Из-за циклического нагрева и охлаждения винтовые соединения могут ослабевать, что чревато подгоранием контактов.

• Ежегодно: Полная чистка внутреннего пространства, проверка балансировки тангенциального колеса и контроль состояния диэлектрических держателей нагревательных элементов.

11. Заключение: Почему Olefini KEH-44 является рациональным выбором?

Выбор данной модели обоснован балансом между стоимостью владения и надежностью инженерных решений. Использование европейских комплектующих, прецизионная сборка и выверенная аэродинамика выделяют KEH-44 на фоне бюджетных решений. Это устройство для тех, кто ценит предсказуемый результат: стабильную температуру в помещении, отсутствие сквозняков и подтвержденную пожарную безопасность.

Инженерная концепция Olefini базируется на принципе «установил и забыл», что реализуется через избыточный ресурс двигателя и многоступенчатую систему защиты. В условиях современной коммерческой недвижимости, где стоимость энергоресурсов постоянно растет, тепловая завеса KEH-44 становится обязательным элементом инфраструктуры, обеспечивающим комфорт персонала и посетителей при минимальных операционных затратах.

Техническая спецификация

• Производитель: Olefini S.A. (Греция)

• Тип нагрева: Электрический (STITCH)

• Расход воздуха: 1100-1120 м³/ч

• Максимальная высота установки: 2.5 м

• Ширина корпуса: 1067 мм

• Напряжение питания: 230 В / 1 фаза

• Мощность нагрева: 4.5 кВт (в базовой конфигурации)

• Скорость воздуха у сопла: 9.0 м/с

• Уровень шума: 54 дБ(А)
