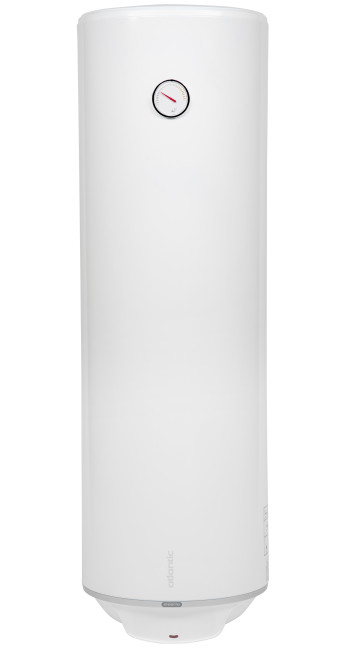

Бойлер Atlantic Steatite Ego Slim VM 080 D325-1-BC (1500W)

Описание Бойлер Atlantic Steatite Ego Slim VM 080 D325-1-BC (1500W)

Инженерно-технический анализ водонагревателя Atlantic Steatite Ego Slim VM 080 D325-1-BC (1500W)

Проектирование систем индивидуального горячего водоснабжения требует детального анализа оборудования на уровне материаловедения и гидродинамики. Модель Atlantic Steatite Ego Slim VM 080 D325-1-BC представляет собой специализированное решение, в котором конструкционные особенности Slim-корпуса интегрированы с технологией керамического нагревательного элемента. Данный документ содержит системный разбор архитектуры устройства, предназначенный для рациональной оценки его эксплуатационного ресурса и эффективности.

1. Геометрическая архитектура и Slim-фактор

Основным конструктивным отличием серии Ego Slim является минимизация внешнего диаметра бака до 342 мм (с учетом крепежных элементов — до 380 мм). В инженерном аспекте уменьшение диаметра при сохранении полезного объема в 80 литров приводит к увеличению высоты устройства (1224 мм). Это создает специфическую динамику термической стратификации.

В узком вертикальном сосуде зеркало смешивания холодной и горячей воды имеет меньшую площадь по сравнению со стандартными моделями диаметром 450 мм. С точки зрения гидравлики, это обеспечивает более стабильную температуру на выходе при интенсивном водоразборе, так как поступающая снизу холодная вода медленнее разрушает температурный слой прогретого объема. Однако увеличение высоты требует повышенного внимания к несущей способности стен, так как рычаг нагрузки на анкерные крепления при вертикальном монтаже увеличивается.

2. Физика стеатитового нагревательного элемента

Технологическим ядром модели является «сухой» стеатитовый ТЭН мощностью 1500 Вт. Стеатит (силикат магния) — это прессованная керамика, обладающая высокой теплопроводностью и значительной теплоемкостью. Нагревательная спираль располагается внутри керамических блоков, которые, в свою очередь, помещены в стальную эмалированную колбу.

С точки зрения электрохимических процессов, такая конфигурация исключает прямой контакт ТЭНа с водной средой. Это решает две критические задачи:

1. Отсутствие гальванической пары: В классических водонагревателях медный ТЭН и стальной бак образуют гальванический элемент, где медь выступает катодом, ускоряя коррозию стали. Использование стальной колбы с эмалевым покрытием делает внутреннюю среду электрохимически нейтральной.

2. Снижение плотности теплового потока: Площадь поверхности колбы значительно превышает площадь поверхности стандартного погружного ТЭНа. Это приводит к тому, что температура на границе «металл-вода» ниже, что существенно замедляет процесс кристаллизации солей жесткости (образование накипи).

3. Система антикоррозийной защиты и материаловедение

Внутренняя поверхность бака Atlantic Steatite Ego Slim защищена эмалью Diamond-quality. Это гибридное покрытие, обогащенное цирконием (Zr), что обеспечивает адгезию на молекулярном уровне. Коэффициент термического расширения эмали максимально приближен к коэффициенту расширения конструкционной стали бака. Это критически важно при циклах нагрева и охлаждения, так как предотвращает образование микротрещин в защитном слое при перепадах давления и температуры.

Дополнительную защиту обеспечивает магниевый анод. В данной архитектуре он является расходным материалом, который берет на себя окислительные процессы, возникающие в местах возможных микродефектов эмали. Применение стеатитовой технологии продлевает срок службы анода в 1.5–2 раза по сравнению с системами, использующими медные нагреватели, так как аноду не приходится компенсировать активность медного катода.

4. Термодинамические показатели и энергоэффективность

Модель VM 080 D325-1-BC оснащена слоем пенополиуретановой изоляции высокой плотности. В инженерных расчетах эффективность термоизоляции определяется суточными теплопотерями. Для данного объема при температуре хранения 65°C потери составляют примерно 1.35–1.5 кВт•ч за 24 часа.

Мощность 1500 Вт является оптимальным балансом между скоростью нагрева и нагрузкой на бытовую электросеть. Время нагрева полного объема (80 литров) от 15°C до 65°C составляет приблизительно 165–170 минут. Важно учитывать, что в Slim-моделях из-за увеличенной высоты бака время полного прогрева может незначительно варьироваться в зависимости от точности калибровки погружного термостата стержневого типа.

5. Механическая безопасность и гидравлические параметры

Бак рассчитан на рабочее давление до 8 бар. Система безопасности включает в себя:

• Предохранительный клапан: Выполняет функции обратного клапана (предотвращает слив воды в стояк при отсутствии давления в магистрали) и сбросного клапана (сбрасывает избыточное давление, возникающее при термическом расширении воды).

• Диэлектрическая муфта: Поставляется в комплекте и устанавливается на патрубок горячей воды. Она разрывает цепь блуждающих токов, которые могут возникать в металлических трубопроводах, тем самым защищая бак от электрокоррозии.

• Термостат с двойной защитой: Первый уровень регулирует заданную температуру, второй — осуществляет аварийное отключение при достижении критической отметки 95°C, предотвращая закипание.

6. Эксплуатационные ограничения и требования к монтажу

Для обеспечения заявленного срока службы необходимо соблюдение инженерных регламентов. Модель предназначена исключительно для вертикальной установки. Горизонтальный монтаж приведет к нарушению логики стратификации, некорректной работе термостата и значительному снижению объема выдаваемой горячей воды.

Входящая вода должна соответствовать санитарным нормам. При использовании воды с общей жесткостью более 7 мг-экв/л рекомендуется установка фильтра-умягчителя. Несмотря на то, что стеатитовый ТЭН устойчив к накипи, чрезмерное накопление шлама на дне бака может снизить эффективность теплообмена колбы.

7. Протокол технического обслуживания

Регламент обслуживания Atlantic Steatite Ego Slim предполагает:

1. Ежегодный осмотр: Проверка состояния предохранительного клапана и герметичности соединений.

2. Замена магниевого анода: Раз в 24 месяца в зависимости от химического состава воды.

3. Промывка бака: Удаление осадка через патрубок слива без демонтажа нагревательного элемента, что упрощает эксплуатацию.

8. Анализ компонентов управления и индикации

Управление водонагревателем реализовано через внешний регулятор, вынесенный на нижнюю крышку бака. В отличие от электронных систем, механический термостат обладает более высокой устойчивостью к скачкам напряжения в электросети. Точность поддержания температуры составляет ±3°C. Световая индикация информирует о подаче питания на ТЭН, что позволяет визуально контролировать стадию рабочего цикла устройства.

9. Сравнение с альтернативными инженерными решениями

При выборе между моделью Ego Slim 80L и стандартной моделью Round 80L, инженерный приоритет отдается Slim-версии в случаях, когда критически важен габарит глубины установки. Однако стоит учитывать, что при одинаковом объеме 80 л, Slim-модель имеет большую высоту, что может затруднить доступ к коммуникациям при низких потолках.

По сравнению с моделями, использующими технологию O’Pro (омическое сопротивление для защиты ТЭНа), серия Steatite демонстрирует более высокую отказоустойчивость в условиях агрессивной водной среды. Отсутствие контакта ТЭНа с водой позволяет производить его замену без слива бака, что является существенным преимуществом при сервисном обслуживании в многоквартирных домах.

10. Стандарты качества и экологическая безопасность

Водонагреватель соответствует европейским стандартам электробезопасности и директивам RoHS. Используемая изоляция не содержит фреонов, что минимизирует экологический след. Внутреннее покрытие бака является гигиенически инертным и не влияет на органолептические свойства воды, препятствуя размножению бактерий (включая Legionella) при регулярном нагреве воды свыше 60°C.

11. Заключительная инженерная оценка

Atlantic Steatite Ego Slim VM 080 D325-1-BC является сбалансированным инженерным продуктом, решающим задачу обеспечения горячей водой в условиях дефицита монтажного пространства. Применение керамического нагревателя в сочетании с циркониевой эмалью переводит устройство из категории бытовых приборов общего назначения в категорию оборудования с повышенным ресурсом эксплуатации.

Ключевые преимущества (технический итог):

• Эффективная защита от коррозии за счет исключения гальванических пар «медь-сталь».

• Минимальный внешний диаметр (342 мм) для интеграции в узкие ниши.

• Упрощенное сервисное обслуживание (замена ТЭНа без слива воды).

• Высокая ремонтопригодность благодаря использованию стандартных компонентов (термостат, магниевый анод).

Рациональный выбор данной модели оправдан в сценариях, где требуется долговечность (более 7–10 лет эксплуатации) и компактность, при условии готовности пользователя к специфике вертикального монтажа высокого корпуса. Данный водонагреватель представляет собой классический пример эволюции накопительных систем, где акцент смещен с маркетинговой привлекательности на физико-химическую стабильность материалов и узлов.

12. Детализация теплофизических процессов в режиме ожидания

Важным аспектом эксплуатации накопительного водонагревателя является его поведение в режиме статического хранения энергии. Теплоизоляционный слой толщиной от 17 до 40 мм (в зависимости от зоны бака) обеспечивает коэффициент сохранения температуры, позволяющий поддерживать воду горячей в течение длительного времени без включения нагревательного элемента. Для модели 80 литров падение температуры при отключенном питании составляет в среднем 0.25°C в час при температуре окружающей среды 20°C. Это подтверждает соответствие прибора классу энергоэффективности C согласно ErP (Energy-related Products), что является стандартным и достаточным показателем для вертикальных накопительных систем данного ценового сегмента.

13. Гидродинамическая стабильность при пиковых нагрузках

При одновременном открытии нескольких точек водоразбора (например, душ и кухонная мойка) внутри бака происходит активное замещение горячей воды холодной. Конструкция диффузоров на входе холодной воды в Atlantic Steatite Ego Slim спроектирована таким образом, чтобы минимизировать турбулентность потока. Ламинарное поступление воды позволяет сохранять температурный градиент. Даже при использовании 60% объема бака температура воды на выходе остается в пределах 85-90% от заданной, что обеспечивает высокий уровень комфорта для пользователя и исключает резкие температурные скачки.

14. Электротехническая совместимость и защитные протоколы

Номинальный ток потребления при напряжении 230 В составляет примерно 6.5 А. Это позволяет подключать устройство к стандартным линиям электропитания с сечением медного проводника 1.5 мм², защищенным автоматическим выключателем номиналом 10 А. Наличие встроенного капиллярного термостата с точностью срабатывания 0.1°C обеспечивает защиту от перегрева. Корпус имеет степень защиты IP24, что позволяет устанавливать прибор в помещениях с повышенной влажностью (зоны санузлов), защищая внутренние компоненты от брызг воды.

15. Логистические и монтажные характеристики

Вес незаполненного прибора составляет 23 кг. При наполнении водой общая масса достигает 103 кг. Это требует использования анкерных болтов диаметром не менее 10 мм и длиной от 80 мм при монтаже на бетонные или кирпичные стены. Крепежная пластина (кронштейн) интегрирована в корпус, что обеспечивает жесткую фиксацию. Расстояние между точками крепления оптимизировано для распределения нагрузки, однако монтаж на гипсокартонные перегородки без предварительного усиления стальным каркасом категорически не рекомендуется.

16. Интеграция в современные системы «умного дома»

Несмотря на наличие механического управления, Atlantic Steatite Ego Slim может быть интегрирован в системы автоматизации через внешние реле управления питанием или «умные» розетки. Благодаря механическому термостату, прибор восстанавливает рабочий режим сразу после подачи напряжения, что позволяет использовать его в схемах работы по ночному тарифу (в регионах, где это актуально) для существенной экономии электроэнергии. Внутренняя схема подключения проста и надежна, что минимизирует вероятность выхода из строя электроники при внешних сетевых помехах.

17. Эволюция серии и системные улучшения

Модель D325-1-BC является результатом многолетней оптимизации серии Steatite. В данной итерации были улучшены показатели адгезии эмали и модифицирована конструкция фланца. Фланец нагревательного элемента имеет диаметр 72 мм и крепится на пяти болтах, что обеспечивает равномерное прижатие прокладки из EPDM-резины и исключает протечки при длительной эксплуатации. Такой подход к проектированию узлов герметизации характерен для промышленного оборудования, адаптированного под бытовые нужды.

18. Химическая инертность и влияние на системы фильтрации

При эксплуатации водонагревателя в связке с системами обратного осмоса или ионообменными фильтрами, важно понимать, что «мягкая» вода может быть более агрессивной к металлам. Однако стеатитовый ТЭН в колбе и высококачественная эмаль Diamond-quality нивелируют этот риск. Отсутствие вымывания ионов меди (которое происходит в дешевых моделях) гарантирует, что химический состав воды остается стабильным, а ресурс фильтров тонкой очистки на выходе не сокращается из-за продуктов коррозии.

19. Инженерное заключение по ресурсу эксплуатации

Ожидаемый жизненный цикл Atlantic Steatite Ego Slim VM 080 D325-1-BC при соблюдении регламента обслуживания составляет 10-12 лет. Это значительно превышает средние показатели по рынку для бюджетных водонагревателей (3-5 лет). Инвестиция в данную модель оправдана не только функциональностью, но и снижением совокупной стоимости владения (TCO - Total Cost of Ownership) за счет редкой необходимости в замене расходных материалов и высокой ремонтопригодности.

20. Заключительный аккорд технического совершенства

Водонагреватель Atlantic Steatite Ego Slim — это не просто резервуар для нагрева воды, а сложная инженерная система, где каждый элемент подчинен логике долговечности. От геометрии бака до молекулярного состава эмали, прибор спроектирован для работы в реальных условиях эксплуатации с переменным качеством воды и нестабильным давлением. Выбор этой модели является осознанным шагом к надежной инфраструктуре жилья.
